Тип счетчика воды

№ Г осреестра

Тип преобразователя расхода, счетчика

№ Г осреестра

ВСХ, ВСХд

51794-12

ВМГ, ВМХ

18312-03

ВСГ, ВСГд

51794-12

ВСТ

48921-12

Тип термопреобразователя сопротивления

№ Г осреестра

Тип термопреобразователя сопротивления

№ Г осреестра

ТСП-Н

38959-12

КТСМ, КТСП

38790-13

КТСП-Н

38878-12

ТСПТК

21839-12

КТПТР

46156-10

КТСП-0193

33010-12

ТПТ

46155-10

ТСП, ТСМ

50071-12

КТС-Б

43096-15

КСТВ

47133-11

ТСПА-К

32088-06

-

-

Преобразователь давления

№ Госреест-ра

Тип датчика давления

№ Госреест-ра

Тип датчика давления

№ Госреест-ра

МИДА-15

50730-12

Метран-55

18375-08

МС20

27229-11

ИД

26818-15

НТ

26817-08

40

20730-12

МТ100М

46325-10

КОРУНД

47336-11

СДВ

28313-11

Наименование

Количество, шт.

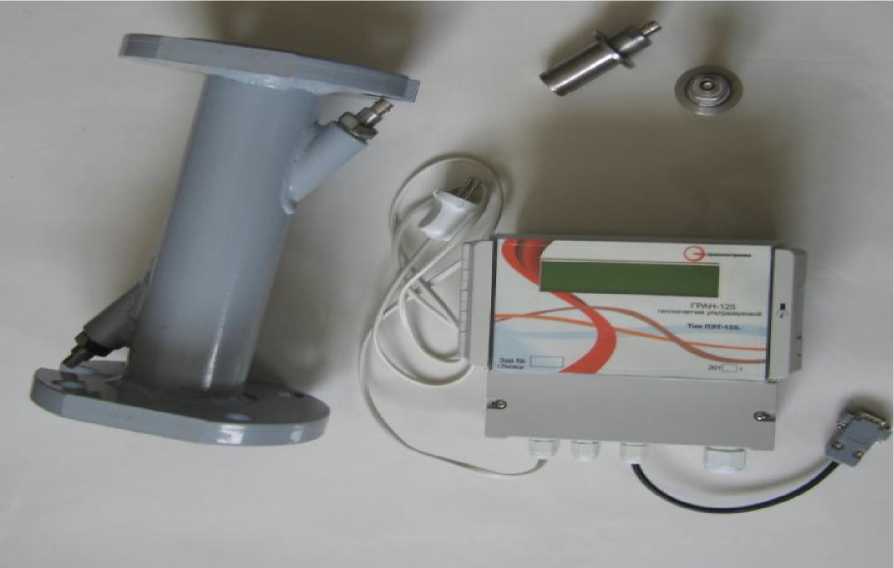

Теплосчетчик ГРАН-125 в составе: -преобразователь измерительный (ПИ), -преобразователь расхода ультразвуковой (ПРУ), -счетчик воды с импульсным выходом, -термопреобразователей сопротивления, -преобразователь избыточного давления

1

их количество определяется условиями договора поставки

до 2

до 2

до 2

до 3

Упаковка

1

Теплосчетчики ГРАН-125. Паспорт-формуляр. ПЭТ. 125.00 РЭ

1

Методика поверки РТ-МП-2257-449-2015

1

Комплект эксплуатационной документации на все СИ входящие в состав теплосчетчика

1

DN,

мм

Минимальный объемный расход в зависимости от динамического диапазона (q_max/q_min), м³/ч

Максимальный объемный расход qmax, м³/ч

^qmax^/qmin

10

^qmax^/qmin  ²⁰

^qmax^/qmin  ⁵⁰

20

0,565

0,282

0,113

5,654

25

0,883

0,441

0,176

8,835

32

1,447

0,723

0,289

14,476

40

2,261

1,130

0,452

22,619

50

3,534

1,767

0,706

35,342

65

5,972

2,986

1,194

59,729

70

6,927

3,463

1,385

69,272

80

9,047

4,523

1,809

90,477

100

14,137

7,068

2,827

141,371

125

22,089

11,0446

4,417

220,893

150

31,808

15,904

6,361

318,086

200

56,548

28,274

11,309

565,486

Наименование параметра

Значение

Т еплоноситель

Вода

Диапазон измерения расхода теплоносителя, м³/ч

от 0,1 до 60000

Пределы допускаемой относительной погрешности измерительного канала количества теплоты в рабочих условиях эксплуатации (по ГОСТ Р 51649-2000):

для класса С, %

± 6 % - 1 °C £ At < 10 °C; ± 5 % - 10 °C £ At < 20 °C;

± 4 % - 20 °C £ At £ 150 °C. где At - измеренное значение разности температур прямого и обратного потоков теплоносителя

Пределы допускаемой относительной погрешности при измерении объема и объемного расхода теплоносителя в рабочих условиях эксплуатации:

- для каналов с ультразвуковыми преобразователями расхода (ПРУ), %

при 1 £ qmax/q £ 10

при 10< qmax/q £ 20

при 20 < qmax/q £ 50

± 1,0

± 1,5

± 2,0

Диапазоны измерений температур:

- теплоносителя в водяных системах, °С

от плюс 1 до плюс 150

Диапазон измерений разности температур теплоносителя в подающем и обратном трубопроводах, °С

от 1 до 149

Диапазон измерения избыточного давления, МПа

0 - 2,4

Пределы допускаемой абсолютной погрешности измерения температуры теплоносителя, °C

±(0,6+ 0,004-t)

Пределы допускаемой абсолютной погрешности измерения разности температур теплоносителя, °C

± (0,5 + 3-Dtmin/At)

Наименование параметра

Значение

Пределы допускаемой относительной погрешности при измерении давления:

• - без учета погрешности ПД, %

• - с учетом погрешности ПД, %

± 0,75

± 2,0

Пределы допускаемой абсолютной погрешности при измерении времени наработки, мин

± 1,0

Условия эксплуатации:

• - температура теплоносителя, °С

• - температура окружающего воздуха, °С

• - относительная влажность, %

• - атмосферное давление, кПа

до 150

от плюс 5 до плюс 50 от 30 до 93 от 86,0 до 106,0

Электропитание от сети переменного тока:

• - напряжение, В

• - частота, Гц

• - потребляемая мощность, В-А, не более

от 187 до 242 от 49 до 51 20,0

Масса блоков теплосчетчика, кг

• - расходомерное устройство (РУ), не более

• - преобразователь измерительный (ПИ), не более

зависит от DN РУ (см. таблицу 5) 1,0

Габаритные размеры блоков счетчика, мм

• - расходомерное устройство (РУ)

• - преобразователь измерительный (ПИ)

зависит от DN РУ (см. таблицу 5) 200x200x150

Средняя наработка на отказ (при доверительной вероятности 0,95), ч

Средний срок службы, лет

не менее 50000

не менее 12
