Номер по Госреестру СИ: 62882-15
62882-15 Анализаторы нефтепродуктов спектрофотометрические
(PCM/HSS, PIONIR, Diamond)
Назначение средства измерений:
Анализаторы нефтепродуктов спектрофотометрические PCM/HSS (модели HSS, PCM 1000, PCM 5000), PIONIR (модели PIONIR 1024, PIONIR MVP+), Diamond (модели Diamond 20, Diamond MX), далее «анализаторы», предназначены для измерения содержания ароматических углеводородов (в т.ч. бензола) в бензинах, определения детонационной стойкости бензинов (октанового числа по моторному и исследовательскому методам), самовоспламеняемости (цетанового числа) дизельных топлив, расчета физико-химических показателей нефтепродуктов в лаборатории или технологическом потоке.
Внешний вид.
Анализаторы нефтепродуктов спектрофотометрические
Рисунок № 1
Внешний вид.
Анализаторы нефтепродуктов спектрофотометрические
Рисунок № 2
Внешний вид.
Анализаторы нефтепродуктов спектрофотометрические
Рисунок № 3
Внешний вид.
Анализаторы нефтепродуктов спектрофотометрические
Рисунок № 4
Внешний вид.
Анализаторы нефтепродуктов спектрофотометрические
Рисунок № 5
Внешний вид.
Анализаторы нефтепродуктов спектрофотометрические
Рисунок № 6
Программное обеспечение
ПО «SpectraRTS» (для лабораторных моделей имеется дополнительная оболочка «SpectraQ») является внешним и выполняет функции внешнего управления анализатором с удаленного или встроенного в анализатор компьютера. Функции ПО: задание рабочих режимов выполнения измерений и их контроль; запись сигнала детектора и обработка результатов измерений; градуировка анализатора; аварийные сигналы. Данное программное обеспечение разработано изготовителем специально для решения задач измерения, перечисленных в Таблице 3.
Конструктивно анализатор имеет защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты от чтения и записи.
Идентификация программного обеспечения осуществляется при каждом запуске анализатора путем вывода названия и текущей версии ПО. Цифровой идентификатор вычисляется по исполняемым файлам «SpectraRTS.exe».
Идентификационные данные программного обеспечения приведены в таблице 3.
Таблица 3
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«SpectraRTS» |
Номер версии (идентификационный номер) ПО |
v.1.3 |
Цифровой идентификатор ПО* |
d6586a2884ef7a5defc4bb53b13472c6 |
Другие идентификационные данные (если имеются) |
-- |
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам нефтепродуктов спектрофотометрические PCM/HSS, PIONIR, Diamond
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП 242-1881-2015 «Анализаторы нефтепродуктовспектрофотометрические PCM/HSS, PIONIR, Diamond. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» в июне 2015 г.
СО состава бензола ГСО 7141-95, СО массовой доли ароматических углеводородов в нефтепродуктах №8718-2005, 8720-2005 и 8722-2005, топлива для двигателей, аттестованные по ГОСТ Р 52947-2008, ГОСТ 32339-2013 (исследовательский метод), по ГОСТ Р 52946-2008, ГОСТ 32340-2013 (моторный метод), дизельные топлива, аттестованные по ГОСТ Р 52709, ГОСТ 32508, СО состава и свойств бензина автомобильного ГСО 9495-2009, СО состава и свойств дизельного топлива ГСО 9493-2009.
Изготовитель
Фирма «Applied Instrument Technologies, Inc.», США Адрес: 2121 Aviation Drive, Upland, 91786, CA, USA Телефон/Факс: +1 909 204-3700 /+1 909 204-3701
Заявитель
ООО "СокТрейд"
Адрес: 196105, г. Санкт-Петербург, Витебский пр. д.11, корп.2, лит.Я
Телефон: (812) 600 07 32
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812)713-01-14
E-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия анализаторов основан на измерении интенсивности инфракрасного излучения, прошедшего через исследуемый образец и дальнейшем расчете содержания определяемых компонентов, на основе полученных спектральных данных.
Анализаторы представляют собой инфракрасные спектрометры, работающие в диапазонах длин волн от 800 до 1080 нм (модели PIONIR MVP+, PIONIR 1024), от 830 до 8300 нм (модели Diamond MX, PCM 1000) и от 1430 до 22200 нм (модели Diamond 20, HSS, PCM 5000).
Потоки инфракрасного излучения от источника, расположенного в оптическом блоке, подаются по оптическому тракту или оптоволоконному кабелю в ячейку с пробой, после прохождения которой возвращаются обратно в аналитический блок и регистрируются приемником оптического излучения. Полученные спектры обрабатываются и сравниваются со спектрами образцов из библиотеки, хранящейся в памяти управляющего компьютера. Результаты измерений отображаются на жидкокристаллическом дисплее компьютера или распечатываются на принтере. Все результаты сохраняются в памяти компьютера.
Анализаторы выпускают в модификациях: для измерений в лаборатории: модели PIONIR MVP+, Diamond 20, Diamond MX (Таблица 1); в промышленном исполнении (промышленные анализаторы) для измерений в технологических потоках: модели PIONIR 1024, HSS, PCM 1000, PCM 5000 (Таблица 2).
Конструктивно лабораторные анализаторы состоят из основного аналитического блока, и выносного управляющего компьютера, промышленные анализаторы состоят из основного аналитического блока (включающего оптический и электронный блоки и встроенного управляющего компьютера), также анализаторы комплектуются проточными или стационарными ячейками пробы, которые соединяются с основным блоком оптоволоконными кабелями что позволяет проводить измерение проб и потоков, удаленных от основного блока анализатора. Проточные ячейки встраиваются в байпассные линии технологических трубопроводов. В моделях Diamond 20, HSS, PCM 5000 оптоволоконные кабели не применяются, проба подводится по подводящим линиям непосредственно к измерительной ячейке, которая располагается в аналитическом блоке прибора. Конструкционные особенности моделей представлены в Таблицах 1, 2.
Таблица 1 - Технические характеристики лабораторных моделей
Модель |
Диапазон длин волн |
Возможность подключения оптоволоконного сенсора |
Способ спектральной развертки |
PIONIR MVP+ |
от 800 до 1080 нм |
есть |
оптический |
Diamond MX (*) |
от 830 до 8300 нм |
есть |
с помощью преобразования Фурье |
Diamond 20 (*) |
от 1430 до 22200 нм |
нет |
Таблица 2 - Технические характеристики поточных моделей
Модель |
Диапазон длин волн |
Возможность подключения оптоволоконного сенсора |
Способ спектральной развертки |
PIONIR 1024 |
от 800 до 1080 нм |
есть |
оптический |
PCM 1000 (*) |
от 830 до 8300 нм |
есть |
с помощью преобразования Фурье |
PCM 5000 HSS (Hydrocarbon Smart System *) |
от 1430 до 22200 нм |
нет |
(*) Модели PCM 1000, PCM 5000, HSS, Diamond 20, Diamond MX выпускаются под общей торговой маркой ANALECT.
Основной аналитический блок промышленных анализаторов располагается в специальном взрывобезопасном корпусе, оборудованном промышленным кондиционером.
Промышленные анализаторы имеют маркировку взрывозащиты 1 Exdibpx[ib]IIC Т4Х (модели PCM/HSS), 1ExdibpxDBT4/H2X или 2ExdibpznBT4/H2X (модель PIONIR 1024). Внешний вид лабораторных и промышленных версий анализаторов приведен на рисунках 1-6.
Место для нанесения знака поверки находится на корпусе анализатора (в случае, если условия эксплуатации прибора не обеспечивают сохранность знака поверки в течение всего межповерочного интервала допускается наносить знак поверки на свидетельство о поверке).
Место для нанесения знака поверки

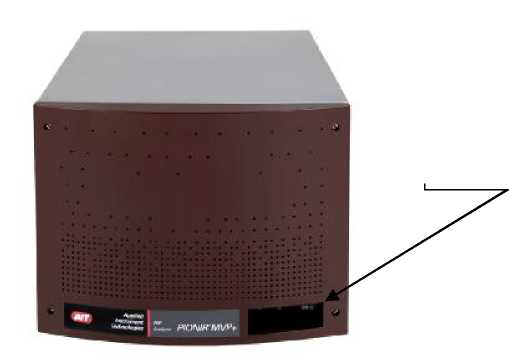

Рисунок 1 - Внешний вид анализатора модели PIONIR MVP+
Место для нанесения знака поверки
Рисунок 2 - Внешний вид анализатора модели PIONIR 1024

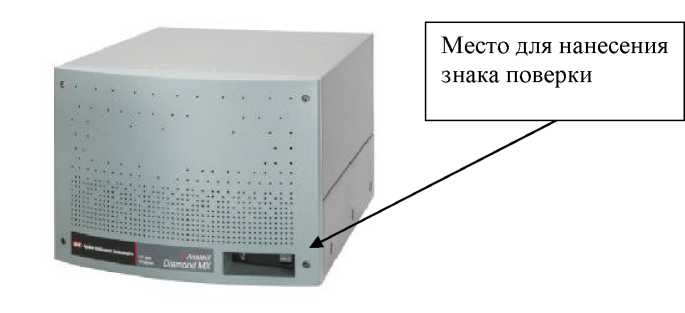

Рисунок 3 - Внешний вид анализаторов модели Diamond МХ

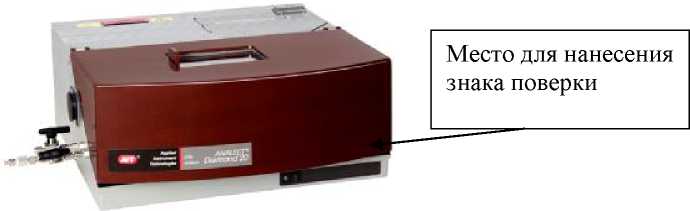

Рисунок 4 - Внешний вид анализаторов модели Diamond 20
Место для нанесения знака поверки

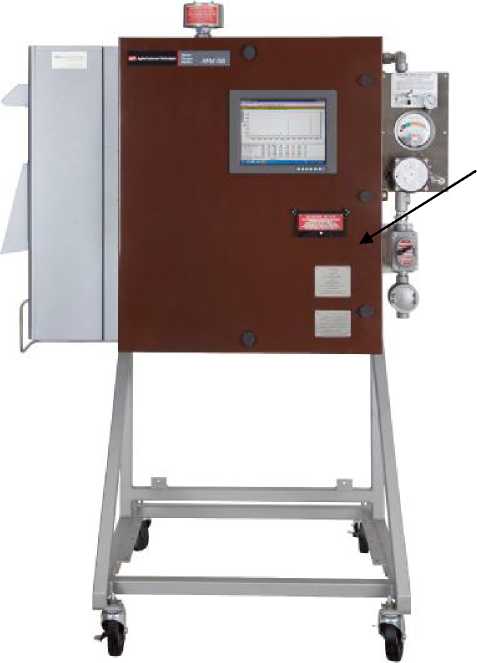

Рисунок 5 - Внешний вид анализатора модели PCM 1000 и PCM 5000
Место для нанесения знака поверки
Рисунок 6 - Внешний вид анализатора модели HSS
-
- анализатор;
-
- руководство по эксплуатации (книга и электронная версия на компакт-диске);
-
- методика поверки МП-242-1881 -2015.
Таблица 4
Наименование характеристики |
Значение характеристики |
Диапазон измерений массовой/объемной доли ароматических углеводородов, % |
от 0,1 до 40 |
Пределы допускаемой относительной погрешности измерения массовой доли ароматических углеводородов, % |
±10 |
Диапазон измерений октанового числа:
|
от 74 до 96 от 86 до 110 |
Пределы допускаемой абсолютной погрешности при измерении октанового числа |
± 1,5 |
Диапазон измерений цетанового числа дизельных топлив |
от 35 до 65 |
Пределы допускаемой абсолютной погрешности при измерении цетанового числа |
± 2 |
Напряжение питания от сети переменного тока частотой (50± 1) Гц, В |
220 ± 10% |
Потребляемая мощность, Вт
|
1500 300 |
Наименование характеристики |
Значение характеристики |
Габаритные размеры (длина х ширина х высота), мм: - поточные анализаторы РСМ/HSS |
970 х 460 х 2200 |
- поточный анализатор PIONIR 1024 |
1090 х 740 х 1730 |
- лабораторные анализаторы Diamond MX и PIONIR MVP+ |
480 х 340 х 610 |
- лабораторные анализатор Diamond 20 |
480 х 340 х 510 |
Масса, кг: - поточные анализаторы РСМ/HSS |
270 |
- поточный анализатор PIONIR 1024 |
204 |
- лабораторные анализаторы |
27 |
Условия эксплуатации: о - диапазон температур окружающей среды, С | |
поточные анализаторы РСМ/HSS |
от 0 до +40 °С |
поточный анализатор PIONIR 1024 |
от 0 до +50 °С |
лабораторные анализаторы |
от +10 до +30 °С |
- относительная влажность воздуха , % |
не более 80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Срок службы, лет |
10 |
Наработка на отказ, ч |
25 000 |
Анализаторы PCM/HSS, PIONIR, Diamond также позволяют рассчитывать дополнительные физико-химические параметры нефтепродуктов. Для этого используется пакет расчетного хемометрического ПО «SpectraQuant».
Перечень и диапазоны показаний расчетных физико-химических параметров приведены в таблице 5.
Таблица 5
Определяемый компонент |
Диапазон показаний |
Массовая доля МТБЭ, % |
От 0,1 до 20 |
Массовая доля олефинов, % |
От 15 до 250 |
Температура начала кипения, оС |
От 0 до 250 |
Температура кипения от % отгона , оС |
От 0 до 360 |
Температура конца кипения, оС |
От 20 до 380 |
Температура помутнения, оС |
От 0 до -40 |
Температура текучести, оС |
От 10 до -65 |
Температура кристаллизации, оС |
От 0 до -68 |
Предельная температура фильтруемости, оС |
От 10 до -40 |
Температура вспышки в закрытом тигле, оС |
От 0 до 300 |
Температура вспышки в открытом тигле, оС |
От 50 до 400 |
Давление насыщенных паров продукта, кПа |
От 2 до 200 |
Плотность, кг/м3 |
От 0,8 до 1,0 |
Вязкость кинематическая, мм2/с |
От 1,0 до 100,0 |
