Номер по Госреестру СИ: 62810-15
62810-15 Система измерительная устройства верхнего налива нефтепродуктов в автоцистерны нефтебазы Стеклянная
(Нет данных)
Назначение средства измерений:
Система измерительная устройства верхнего налива нефтепродуктов в автоцистерны нефтебазы Стеклянная (далее - система) предназначена для измерений массы и объема светлых нефтепродуктов с вязкостью от 0,55 до 150 сСт (далее - нефтепродуктов).
Внешний вид.
Система измерительная устройства верхнего налива нефтепродуктов в автоцистерны нефтебазы Стеклянная
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 153960
ID в реестре СИ - 376360
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, -,
Производитель
Изготовитель - ООО "Аргоси Аналитика"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 23
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1634 от 2015.12.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Система измерительная устройства верхнего налива нефтепродуктов в автоцистерны нефтебазы Стеклянная (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Аргоси Аналитика"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60937-15 17.06.2021 |
Счетчики-расходомеры массовые, СКАТ ООО "Аргоси Аналитика" (РОССИЯ г.Москва) |
ОТ МП |
4 года |
|
61017-15 30.06.2021 |
Контроллеры измерительные, R-AT-MM ООО "Аргоси Аналитика" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
61018-15 30.06.2021 |
Контроллеры измерительные, АТ-8000 ООО "Аргоси Аналитика" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
61329-15 11.08.2021 |
Установки измерительные, АТ ООО "Аргоси Аналитика" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
62810-15 |
Система измерительная устройства верхнего налива нефтепродуктов в автоцистерны нефтебазы Стеклянная, Нет данных ООО "Аргоси Аналитика" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
62863-15 24.12.2020 |
Влагомеры поточные, ВСН-АТ ООО "Аргоси Аналитика" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
63575-16 30.03.2021 |
Системы измерений количества жидкости и газа, R-AT-MM ООО "Аргоси Аналитика" (РОССИЯ г.Москва) |
ОТ МП |
4 года |
|
63993-16 18.05.2021 |
Установки измерительные, Сатурн ООО "Аргоси Аналитика" (РОССИЯ г.Москва) |
ОТ МП |
4 года |
|
64186-16 06.06.2021 |
Установки измерительные, ССМ-ВВ ООО "Аргоси Аналитика" (РОССИЯ г.Москва) |
ОТ МП |
4 года |
|
64230-16 16.06.2021 |
Системы измерительные блочно-модульные, Крон ООО "Аргоси Аналитика" (РОССИЯ г.Москва) |
ОТ МП |
4 года |
|
64231-16 16.06.2021 |
Установки измерительные, ССМ ООО "Аргоси Аналитика" (РОССИЯ г.Москва) |
ОТ МП |
4 года |
|
68581-17 07.09.2022 |
Установки поверочные универсальные, УПУ-АТ ООО "Аргоси Аналитика" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
70370-18 |
Система измерений количества и параметров нефти сырой на ДНС-5 с УПСВ Малобалыкского месторождения нефти, Нет данных ООО "Аргоси Аналитика" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Кто поверяет Система измерительная устройства верхнего налива нефтепродуктов в автоцистерны нефтебазы Стеклянная (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИРИС" (RA.RU.313991) | 22 | 0 | 22 | 0 | 22 | 0 | 22 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Система измерительная устройства верхнего налива нефтепродуктов в автоцистерны нефтебазы Стеклянная (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Система использует программное обеспечение комплекса аппаратно-программного из-мерительно-управляющего «Петроникс».
После включения питания программное обеспечение проводит ряд самодиагностиче-ских проверок, во время работы осуществляет сбор и обработку поступающих данных.
Программное обеспечение системы предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, и вывода результатов измерений на устройства индикации, обеспечивает:
- вычисление объема и массы нефтепродукта в резервуаре до и после отпуска;
- вычисление объема и массы слитого в резервуар нефтепродукта;
- вычисление объема и массы нефтепродукта в автоцистернах.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
ИСУ НПО Petronics. Модуль управления нефтебазой (Корпоративная АСУ НБ). |
|
Номер версии (идентификационный номер) ПО |
Не ниже 002 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью системы.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений описана в разделе «Устройство и принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе измерительной устройства верхнего налива нефтепродуктов в автоцистерны нефтебазы Стеклянная
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
2 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 2550-0269-2015 «Система измерительная устройства верхнего налива нефтепродуктов в автоцистерны нефтебазы Стеклянная», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 9 декабря 2015 г.
Основные средства поверки:
- установка поверочная УПМ 2000, пределы допускаемой относительной погрешности при измерении массы ± 0,04%, при измерении объема ± 0,05 %;
- весы электронные по ГОСТ Р 53228-2008 высокого класса точности;
- мерник эталонный 2-го разряда номинальной вместимостью 2000 дм3;
- термометры лабораторные с диапазоном измерения от минус 40 оС до плюс 50 °C и погрешностью ± 0,1 °C; 3
- портативный плотномер с погрешностью, не более ± 0,3 кг/м3.
Знак поверки в виде голографической наклейки наносится на шильдик установки, закрепленный на одну из стоек металлоконструкции.
Изготовитель
ООО «Аргоси Аналитика»ИНН 7702606130
Адрес: 115054, Москва, Стремянный пер., д. 38;
тел. (495) 544-11-35, факс 544-11-36
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский проспект, 19
E-mail: info@vniim.ru
Тел. (812) 251-76-01, факс (812) 713-01-14
Принцип работы системы основан на прямом методе динамических измерений массы и объема светлых нефтепродуктов в потоке массовым счетчиком-расходомером при выдаче нефтепродуктов в автомобильные цистерны, а также для управления процессом налива при проведении учетно-расчетных операций.
Система состоит из 4 одинаковых постов налива, способных работать как одновременно, так и независимо, неисправность одного из постов не влияет на метрологические характеристики остальных.
Каждый пост налива состоит из следующих функциональных блоков: технологического, устройства налива и управления (АРМ оператора на базе программного обеспечения «ИСУ НПО Petronics. Модуль управления нефтебазой»).
Измеряемая среда по входному трубопроводу поступает в технологический блок, в качестве которого применяется установка измерительная АТ, в состав которой входят: обратный клапан, массовый расходомер MicroMotion ELITE (CMF300), термопреобразователь сопротивления TR66, запорные и регулирующие устройства, фильтр, газоотделитель, насос.
Система состоит из измерительных, связующих, вычислительных и вспомогательных компонентов, образующих следующие измерительные каналы (ИК) в каждом из постов налива: сового расходомера, измерение температуры - термопреобразователем.
-ИК температуры нефтепродуктов при отпуске;
-ИК плотности нефтепродуктов при отпуске;
-ИК массы нефтепродуктов при отпуске;
-ИК объема нефтепродуктов при отпуске.
Измерение плотности нефтепродуктов осуществляется соответствующим каналом мас-
Блок устройства налива представляет собой систему раздаточных рукавов трубопроводов с запорной арматурой.
Блок управления состоит из контроллера, устройства индикации, силовых модулей, устройств согласования (сигналов и протоколов), блоков питания. Система комплектуется устройством заземления и контроля. На дисплее ПК оператора отображается информация о массе и (или) объеме, температуре и плотности жидкости, выданной дозе, ее стоимости и цене.
Блок управления обеспечивает: сбор данных при измерениях; управление режимами
налива/слива, запорной арматурой; архивирование и хранение данных; передачу результатов измерений в систему верхнего уровня, контроль показаний приборов безопасности (наличие заземления, наличие продукта на входе установки и т.д.); аварийное отключение процесса налива в случае возникновения нештатной ситуации.
Измерительная информация с установок измерительных АТ поступает на контроллер и далее на автоматизированное рабочее место оператора (АРМ).
Система обеспечивает ведение журналов отказов и неисправностей, пропаданий напряжения и других нештатных ситуаций в работе оборудования и программного обеспечения и действиях персонала.

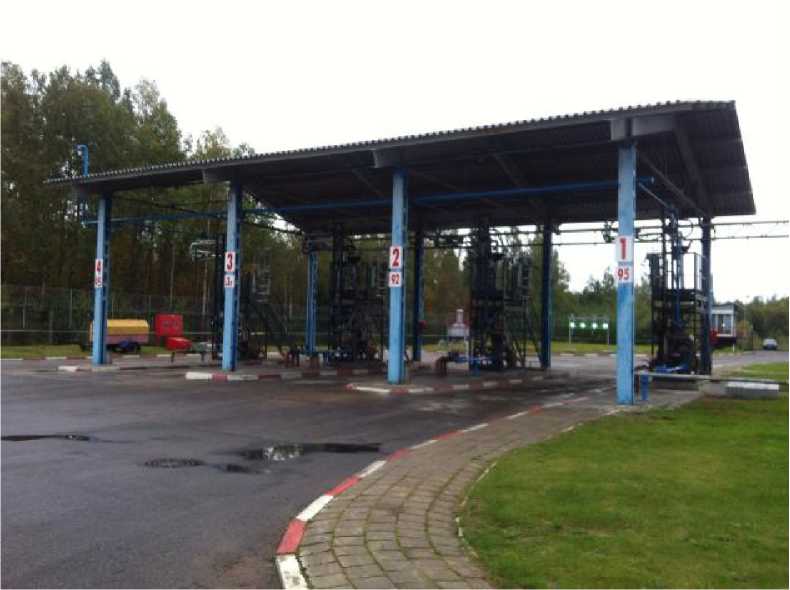

Рисунок 1 - Внешний вид системы
Пломбирование СИ, входящих в систему, выполняется в соответствии с их технической документацией.
-
- Система измерительная устройства верхнего налива нефтепродуктов в автоцистерны нефтебазы Стеклянная - 1 шт.;
-
- Руководство по эксплуатации - 1 экз.;
-
- Методика поверки МП 2550-0269-2015 «Система измерительная устройства верхнего налива нефтепродуктов в автоцистерны нефтебазы Стеклянная»- 1 экз.;
-
- Эксплуатационная документация на составные части установки - 1 комплект.
|
Наименование характеристики |
Значение характеристики |
|
Наименьшая измеряемая масса (объем) кг ( дм3) |
1400 (2000) |
|
Пределы допускаемой относительной погрешности системы при измерении массы и объема, % |
± 0,15 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
± 1,0 |
|
Диапазон измерений температуры, °С |
от минус 50 до плюс 50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 0,2 |
|
Диапазон расхода*, т/ч (м3/ч) |
от 15 до 80 |
|
Характеристика рабочей среды: | |
|
Рабочее давление, МПа |
от 0,1 до 1,6 |
|
Диапазон вязкости, сСт |
от 0,55 до 150 |
|
Рабочий диапазон температур нефтепродуктов, °С |
от минус 30 до плюс 50 |
|
Условия эксплуатации: | |
|
Рабочий диапазон температур окружающего воздуха, °С |
от минус 40 до плюс 40 |
|
Потребляемая мощность системы, кВт, не более |
100 |
|
Напряжение электропитания от сети частотой 50 ± 1 Гц, В |
380+38-57 |
|
Габаритные размеры (один пост), мм, (ширина, длина, высота) не более |
1300; 5200; 5400 |
|
Масса (один пост), кг, не более |
2700 |
|
Средняя наработка на отказ, ч |
80000 |
|
Срок службы, лет |
10 |
*при работе с системой расход должен поддерживаться оператором в данном диапазоне.
