Сведения о средстве измерений: 62755-15 Клещи электроизмерительные

Номер по Госреестру СИ: 62755-15
62755-15 Клещи электроизмерительные
(серии MULTI)

Назначение средства измерений:
Клещи электроизмерительные, серии MULTI (далее клещи) предназначены в зависимости от модификации для измерения силы постоянного и переменного токов без разрыва силовой цепи, напряжения постоянного и переменного токов, электрического сопротивления постоянному току с помощью выносных щупов.

Внешний вид. Клещи электроизмерительные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Клещи электроизмерительные
Рисунок № 1

Внешний вид. Клещи электроизмерительные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Клещи электроизмерительные
Рисунок № 2

Внешний вид. Клещи электроизмерительные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Клещи электроизмерительные
Рисунок № 3

Внешний вид. Клещи электроизмерительные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Клещи электроизмерительные
Рисунок № 4

Внешний вид. Клещи электроизмерительные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Клещи электроизмерительные
Рисунок № 5

Внешний вид. Клещи электроизмерительные, http://oei-analitika.ru рисунок № 6

Внешний вид.
Клещи электроизмерительные
Рисунок № 6

Внешний вид. Клещи электроизмерительные, http://oei-analitika.ru рисунок № 7

Внешний вид.
Клещи электроизмерительные
Рисунок № 7

Внешний вид. Клещи электроизмерительные, http://oei-analitika.ru рисунок № 8

Внешний вид.
Клещи электроизмерительные
Рисунок № 8

Внешний вид. Клещи электроизмерительные, http://oei-analitika.ru рисунок № 9

Внешний вид.
Клещи электроизмерительные
Рисунок № 9

Внешний вид. Клещи электроизмерительные, http://oei-analitika.ru рисунок № 10

Внешний вид.
Клещи электроизмерительные
Рисунок № 10

Общие сведения

Дата публикации -
Срок свидетельства - 12.11.2025
Номер записи -
ID в реестре СИ - 376298
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

MULTI 230, MULTI 225, MULTI 200, Multi 140, MULTI 102, MULTI , мод. MULTI 270, MULTI, Model 270, Model 2100, MCL-800D, MCL-350, MCL-1100D, M-600, M-290RMS, 310, 270, 260, 225, -,

Производитель

Изготовитель - Фирма "Multi Measuring Instruments Co., Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

V_14 Поверка по производителям в динамике по годам

Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.

Для справки в шапке отчета приводится усредненная статистика по запросу:

максимальное количество поверок за год
среднее количество поверок в месяц
среднее количество поверок в год
количество месяцев (в выбранном временном интервале)
количество годов (в выбранном временном интервале)
общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 184
Выдано извещений - 4
Кол-во периодических поверок - 68
Кол-во средств измерений - 49
Кол-во владельцев - 42
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 689 дн.

Приказы РСТ, где упоминается данный тип СИ

№1636 от 2015.12.24 Об утверждении типов средств измерений

№1816 от 2020.11.11 о продлении срока действия утвержденных типов средств измерений

№838 от 2019.04.19 О внесении изменения в приказ от 28 февраля 2018 г. №383 "Об организации деятельности технического комитета по стандартизации "Аддитивные технологии" (ТК 182)

Наличие аналогов СИ: Клещи электроизмерительные (серии MULTI)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Multi Measuring Instruments Co., Ltd."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
62755-15 12.11.2025	Клещи электроизмерительные, серии MULTI Фирма "Multi Measuring Instruments Co., Ltd." (ЯПОНИЯ )	ОТ МП	2 года

OW_6 С кем еще сотрудничают владельцы средств измерений (контрагенты)

Стоимость 200 руб. или по подписке

Кто поверяет Клещи электроизмерительные (серии MULTI)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "МИРУАР" (RA.RU.320061)		Клещи электроизмерительные MULTI Model 2100 Клещи электроизмерительные MULTI M-730 Клещи электроизмерительные MULTI Model 2100 Клещи токоизмерительные MULTI Model 3000 MULTI 102 MULTI M-730	14	2	13	0	0	13	13	0
ФБУ "Брянский ЦСМ" (RA.RU.311364)	РСТ	Model 2100	2		0	2	0	2	0	2
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	MULTI , мод. MULTI 270 MULTI	2		0	0	0	0	0	0
АО "ПРИСТ" (RA.RU.312058)		MULTI M-2020 MULTI Model 260 MULTI Model 3000 MULTI Model 270 MULTI 230 MULTI Model 2100 MULTI M-290RMS MULTI M-730 MULTI 200 MULTI M-1800	23		15	1	0	20	12	1
ООО "СОНЭЛ" (1201)		MULTI M-2020	1		0	0	0	0	0	0
АО "ГОСНИИП" (РОСС СОБ 3.00208.2014)		НЕТ	2		0	0	0	0	0	0
ООО "НМОП" (RA.RU.311359)		мод. MODEL 270	2		0	2	0	2	0	2
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	MCL-800D	1		0	1	0	1	0	1
АО "ПРИСТ" (RA.RU.312058)		MULTI M-600 MULTI Model 270 MULTI 140 MULTI MCL-350 MULTI M-2020 MULTI Model 3000	9		0	0	0	0	0	0
ООО «МетрЛифтСервис» (RA.RU.314115)		MULTI Model 2100 MULTI 240 MULTI Model 3000	7	3	7	0	0	7	7	0
АО "ГОСНИИП" (РОСС СОБ 3.00208.2014)		M-600 -	2		0	2	0	2	0	2
АО "НПО ЭЛЕКТРОМЕХАНИКИ" (RA.RU.311321)		Multi 140	3	1	0	3	0	3	0	3
ООО "МИРУАР" (RA.RU.320061)		Клещи электроизмерительные MULTI MODEL 270 Клещи электроизмерительные MULTI Model 2100 Клещи электроизмерительные MULTI Model M-290RMS	3		0	0	0	0	0	0
ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192)		310 M-600	2		0	2	0	0	0	0
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ	MULTI мод. Model 3000	5	1	0	5	0	5	0	5
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	MULTI мод. М-730	1		0	0	0	0	0	0
ООО "ЦМ" (RA.RU.310581)		MCL-350 мод. MCL-3000D	5		0	4	0	4	0	4
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		нет модификации MULTI M-740 MULTI Model 2100 MULTI Model 270 MULTI Model 3000 М-1800 MULTI M-2002 MULTI M-290RMS MULTI M-730	29		26	3	0	29	26	3
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	мод.М-730 мод. 310	2		0	2	1	2	0	2
АО "РИМР" (RA.RU.311661)		M-600	1		0	1	0	1	0	1
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	MULTI MODEL 270	6	2	0	6	1	6	0	6
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	Model 270 мод. 250 мод. M-210 мод. Model 270 MULTI 250	5		0	5	0	5	0	5
ФБУ "Краснодарский ЦСМ" (RA.RU.311441)	РСТ	Нет данных	1		0	0	0	1	0	0
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	MULTI 270 Model 2100	5	1	0	5	1	3	0	3
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312)	РСТ	MODEL 270 MULTI model270	3		0	3	0	3	0	3
ФБУ "Волгоградский ЦСМ" (RA.RU.311474)	РСТ	MULTI, мод. Model 3000	1		0	1	0	1	0	1
ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710)		Клещи электроизмерительные MCL-1100D	4		0	3	0	1	0	1
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	модель 2100 Model 2100 M-600 MCL-1100D MULTI 230 225	10	2	1	9	0	1	0	1
АО "ПриСТ" (RA.RU.312058)		MULTI Model 260 MULTI M-600 MULTI Model 270 MULTI M-740 MULTI M-730	8		0	0	0	0	0	0
ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504)		модель М-600	1		0	0	0	0	0	0
ФБУ "УРАЛТЕСТ" (RA.RU.311249)	РСТ		1		0	0	0	0	0	0
ФБУ "Краснодарский ЦСМ" (RA.RU.311388)	РСТ	MULTI, мод. 100, 102, 104, 110, 140, M-140HC, M-20	2		0	0	0	0	0	0
ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710)		Клещи электроизмерительные MCL-1100D	1		0	0	0	0	0	0
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406)	РСТ		1		0	0	0	0	0	0
ФБУ "Волгоградский ЦСМ" (RA.RU.311474)	РСТ	MULTI, мод. Model 2010	3		0	0	0	0	0	0
ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.310630)		модификация 310	1		0	0	0	0	0	0
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12)	РСТ		1		0	0	0	0	0	0
ФБУ «ЦСМ Московской области» (RA.RU.311341)	РСТ	MULTI	1		0	0	0	0	0	0
ФБУ "Брянский ЦСМ" (RA.RU.311364)	РСТ		2		0	0	0	0	0	0
ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232)	РСТ	MULTI	2		0	0	0	0	0	0
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406)	РСТ	MULTI	1		0	0	0	0	0	0
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488)	РСТ	MULTI Model 2100	3		0	3	0	3	0	3
ФБУ "Краснодарский ЦСМ" (RA.RU.311441)	РСТ	MULTI, мод.260 260	2		0	2	1	2	0	2
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	MULTI M-730	1		0	1	0	0	0	0
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	MCL-800D	1		0	1	0	1	0	1
Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642)		M-290RMS	1	1	0	1	0	0	0	0

Стоимость поверки Клещи электроизмерительные (серии MULTI)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Волгоградский ЦСМ Волгоградская область	2445	2027
ФБУ Краснодарский ЦСМ Краснодарский край	720	2027
ФБУ Пермский ЦСМ Пермский край	1087	2027
ФБУ ЦСМ Татарстан Республика Татарстан	1965	2027
ФБУ Тест-С.-Петербург Санкт-Петербург	2060	2027

Знак утверждения типа

наносится на клещи методом наклейки и на титульный лист руководства по эксплуатации методом печати.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методики (методы) измерений приведены в руководствах по эксплуатации клещей.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным, серии MULTI

1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10^-16 до 30 А.
2. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10^-2 до 2-10⁹ Гц.
4. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
5. ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от V10^-8 до 100 А в диапазоне частот от 1-10"¹до Г10⁶ Гц.
6. Техническая документация фирмы изготовителя.

Поверка

Поверка осуществляется по документам МИ 1202-86 ГСИ. Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки, МИ 2159-91 ГСИ. Амперметры непосредственного включения и клещи электроизмерительные переменного тока свыше 25 А. Методика поверки, ГОСТ 8.366-79 ГСИ. Омметры цифровые. Методы и средства поверки.

Основные средства поверки:

- калибратор универсальный 9100 с опцией 200 (ГР № 25985-09), диапазон U_=(0-1050) В, погрешность ±(0,00006^/Л_вых + 4,16 мкВ) — ±(0,00006^и_вых + 19,95 мВ); диапазон U~=(0 -1050) В, погрешность ±(0,0004^/Л_вых + 384 мкВ) — ±(0,0012^и_вых + 315 мВ); диапазон 1= =(0-20) А, погрешность ±(0,00014^_вых +11 нА) — ±(0,00055^_вых + 4,5 мА), с токовыми катушками (3,2-1000) А, погрешность ±(0,0006^_вых + 1,18 мА) — ±(0,00055^1_вых + 225 мА); диапазон I~ =(0-20) А, от 10 Гц до 30 кГц до 320 мА, от 10 Гц до 10 кГц до 20 А, погрешность ±(0,0007-1_вых + 900 нА) — ±(0,005^_вых + 23 мА), с токовыми катушками (3,2-1000) А, от 10 до 440 Гц до 200 А, от 10 до 100 Гц до 1000 А, погрешность ±(0,002^1_вых + 5,5 мА) — ±(0,0021 •1_вых + 450 мА); диапазон R=(0-40) МОм, погрешность ±(0,00025^_вых + 10 мОм) — ±(0,0015<И_Вых + 2 кОм);

- трансформатор тока эталонный двух ступенчатый ИТТ-3000.5 (ГР № 19457-00) диапазон первичных токов (1-3000) А, погрешность ±0,05 %;

- амперметр Д5079 (ГР № 10197-85) 2,5/5 А, класс точности 0,2.

Изготовитель

Multi Measuring Instruments Co., Ltd., Япония.
Akihabara Murai-Bldg.7F, 1-26 Kanda Sakuma-cho. Chiyoda-ku, Tokyo 101-0025, Japan.
Тел. 81-3-3251-7016, факс 81-3-3251-4433, вебсайт http://www.multimic.com.

Заявитель

Закрытое акционерное общество «Приборы, Сервис, Торговля» (ЗАО «ПриСТ»).
109444, г. Москва, ул. Ташкентская, д. 9.
Тел. (495) 777-55-91, факс (495) 633-85-02.
Электронная почта prist@prist.ru.

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»
(ФБУ «ЦСМ Московской области»).
141570, Московская обл., Солнечногорский р-н, рп Менделеево.
Тел./факс (495) 781-86-82.
Электронная почта welcome@mosoblcsm.ru.

Принцип действия клещей основан на бесконтактном методе измерения силы постоянного и переменного токов с применением датчика Холла с последующим аналогоцифровым преобразованием входного сигнала. В режимах измерения напряжения, сопротивления происходит прямое измерение сигнала аналого-цифровым измерительным преобразователем.

Клещи представляют собой портативный электроизмерительный прибор с питанием от батареи, выполненный в пластмассовом корпусе. На передней панели имеется цифровой жидкокристаллический индикатор (для моделей MCL-350, Model 3000 - стрелочный), переключатель режимов измерений, кнопки управления и гнезда для подключения измерительных проводов (для моделей с возможностью измерений с помощью выносных щупов). На задней панели клещей находится крышка для установки батарей питания. Клещи M700, M-730, M-740, MCL-4000F состоят из измерительного блока и выносного токового датчика. Клещи M-2002 имеют дополнительный токовый датчик (помимо основного).

Клещи электроизмерительные, серии MULTI имеют 36 модификаций (моделей): 100, 102, 104, 110, 140, M-140HC, M-2002, 310, 340, MCL-350, MCL-400D, MCL-500RMS, MCL-800D, MCL-1100D, M-1800, MCL-3000D, MCL-4000F, 200, M-210, 220, 225, M-2020, Model 3000, Model 2010, Model 2100, 230, 240, 250, MODEL 260, MODEL 270, M-280, M-290RMS, M-600, M-700, M-730, M-740. Модификации клещей различаются набором измеряемых величин, диапазонами и погрешностями измерений.

Фотографии общего вида клещей представлены на рисунке 1. Схемы пломбировки от несанкционированного доступа и места нанесения знака поверки изображены на рисунке 2.

Внешний вид. Клещи электроизмерительные (серии MULTI), http://oei-analitika.ru

104

100

102

110 140, 220 М-140НС

200, 310 М-210 225

230 240 250

MODEL 260

MODEL 270 M-280

M-290RMS

340

MCL-350

MCL-400D

M-600

M-700

M-730, M-740

MCL-800D

MCL-1100D

M-1800 M-2002

Model 2010

M-2020 Model 2100

MCL-3000D

Model 3000

MCL-4000F

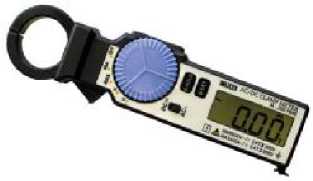

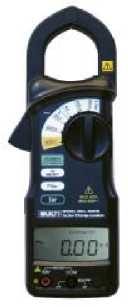

Рисунок 1 - Фотографии общего вида клещей

100, 102, 104, 110, 140, M-140HC, 200, M-210, 220, 225, 230, 240, 250, MODEL 260, MODEL 270,

M-280, M-290RMS, 310, 340, MCL-350, MCL-400D, MCL-500RMS, M-600, MCL-800D, MCL-1100D, M-1800, M-2002, Model 2010, M-2020, Model 2100, MCL-3000D, Model 3000

(измерительный блок)

M-700, M-730, M-740, MCL-4000F

Рисунок 2 - Схемы пломбировки и места нанесения знака поверки

1. Клещи .........................................................................................................................1 шт.
2. Измерительные провода (для моделей MODEL 260, MODEL 270, М-280, 290RMS,

MCL-350, MCL-400D, MCL-500RMS, Model 2010, Model 2100, M-2020, Model 3000)..........2 шт.

3. Батареи питания................................................................................................. 1 компл.
4. Руководство по эксплуатации ................................................................................1 экз.
5. Сумка транспортировочная .................................................................................... 1 шт.

Таблица 1 - Режим измерения силы постоянного тока

Модель	Верхний предел измерений, А	Значение единицы младшего разряда, А	Пределы допускаемой основной абсолютной погрешности, мА, А
230	20	0,01	±(0,01-1х+3-к)
230	200	0,1	±(0,015-1х+3-к) до 150 А; ±(0,025-1х+3-к) от 150,1 до 199,9 А
240	19,99	0,01	±(0,0154х+3-к)
240	199,9	0,1	±(0,024х+3-к) до 150 А; ±(0,034х+3-к) от 150,0 до 199,9 А
250	199,9	0,1	±(0,0154х+5-к)
250	1000	1	±(0,0154х+5-к)
MODEL 260, MODEL 270	40	0,01	±(0,024х+8-к)
	400	0,1	±(0,0154х+8-к)
	2000	1	±(0,0154х+8-к)
M-280	1000	0,1	±(0,0154х+8-к) до 600 А; ±(0,03-Т_х+8-к) от 600,1 до 999,9 А
M-290RMS	40	0,01	±(0,0154х+3-к)
M-290RMS	400	0,1	±(0,015-!х+5-к)
M-600	200 мА	0,1 мА	±(0,01-V3-к)
	2000 мА	1 мА	±(0,01-V3-к)
	10	0,01	±(0,014х+10-к)
M-700, M-730, M-740	100 мА	0,01 мА	±(0,015 4х+10-к)
M-700, M-730, M-740	1000 мА	0,1 мА	±(0,01 -Ix+10-к) до 300 мА; ±(0,02^_х+10ж) от 300,1 до 700 мА; ±(0,03-!х+10-к) от 700,1 до 999,9 мА

1_х - измеренное значение силы постоянного тока, к - значение единицы младшего разряда.

Таблица 2 - Режим измерения силы переменного тока (среднеквадратичного значения)

Модель	Верхний предел измерений, А	Значение единицы младшего разряда, А	Пределы допускаемой основной абсолютной погрешности, мА, А	Частота, Гц
100	200 мА	0,1 мА	±(0,0Ых+5-к)	50, 60
	20	0,01
102	200 мА	0,1 мА	±(0,02-!х+5-к)	50, 60
	100	0,1
104	200 мА	0,1 мА	±(0,02-!х+5-к)	50, 60
	150	0,1
110	2 мА	0,001 мА	±(0,0Ых+5-к)	50, 60
	20 мА	0,01 мА
	60	0,1	±(0,0Ых+5-к) до 50 А; ±(0,05-!_х+5-к) от 50 до 60 А
140	30 мА	0,01 мА	±(0,0154х+5-к)	50, 60
	300 мА	0,1 мА
	30	0,01	±(0,015 -V5•к) до 200 А; ±(0,03 ^х+5 ж) от 200 до 250 А; ±(0,05-!_х+5-к) от 250 до 300 А
	300	0,1

M-140HC	30 мА	0,01 мА	±(0,012-1х+5-к)	50, 60
	300 мА	0,1 мА	±(0,012-1х+5-к)
	30	0,01	±(0,015-Ix+5-к) до 200 А; ±(0,03-I_x+5-k) от 200 до 250 А; ±(0,05-V5-k) от 250 до 300 А
	300	0,1
200	20	0,01	±(0,015-V5-k) (закрытый вход)	50, 60
200	200	0,1	±(0,015-I_x+5•к) (закрытый вход) ±0,05-I_x (открытый вход)	50, 60
М-210, 220	20	0,01	±(0,015-Ix+-5-k)	50, 60
М-210, 220	200	0,1	±(0,015-Ix+-5-k)	50, 60
225	200	0,1	±(0,015 -Ix+10-к)	50, 60
225	600	1	±(0,015-Ix+8-k)	50, 60
230	20	0,01	±(0,01-Ix+5-k) для (50-60) Гц; ±(0,015-Ix+5-k) для (20-50) и (60-500) Гц	20-500
230	200	0,1	для (50-60) Гц ±(0,015-Ix+5-k) до 150 А; ±(0,025-Ix+5-k) от 150,1 до 199,9 А; для (20-50) и (60-500) Гц ±(0,02-Ix+5-k) до 150 А; ±(0,035-Ix+5-k) от 150,1 до 199,9 А	20-500
240	19,99	0,01	±(0,015-Ix+5•к) для (50-60) Гц; ±(0,02-Ix+5-k) для (20-50) и (60-500) Гц	20-500
240	199,9	0,1	для (50-60) Гц ±(0,02-Ix+5-k) до 150 А; ±(0,03-Ix+5-k) от 150,1 до 199,9 А; для (20-50) и (60-500) Гц ±(0,025-Ix+5-k) до 150 А; ±(0,04-Ix+5-k) от 150,1 до 199,9 А	20-500
250	199,9	0,1	±(0,015-Ix+5-k)	50, 60
250	1000	1	±(0,015-Ix+5-k)	50, 60
MODEL 260, MODEL 270	40	0,01	±(0,02-Ix+8-k)	50, 60
	400	0,1	±(0,015-Ix+8-k)
	2000	1	±(0,015-Ix+8-k)
M-280	1000	0,1	±(0,015 -Ix+8-k) до 600 А; ±(0,03-I_x+8-k) от 600,1 до 999,9 А	50, 60
M-290RMS	40	0,01	±(0,015-Ix+5-k)	50, 60
M-290RMS	400	0,1	±(0,015-Ix+8-k)	50, 60

310	закрытый вход	30 мА	0,01 мА	±(0,015-1_х+5-к)	50, 60
		300 мА	0,1 мА
		30	0,01
		300	0,1	±(0,015-Ix+5-к) до 200 А; ±(0,03-1_х+5-к) от 200 до 250 А; ±(0,05-1_х+5-к) от 250 до 300 А
	открытый вход	300	0,1	±0,05-I_x
340		2 мА	0,001 мА	±(0,01-1х+5-к)	50, 60
		20 мА	0,01 мА	±(0,01-1х+5-к)
		60	0,1	±(0,021_х+5ж) до 50 А; ±(0,05-1_х+5-к) свыше 50 до 60 А
MCL-350		10 мА		±0,03 <1к	50, 60
		50 мА
		500 мА
		1
		5
		50
		500
MCL-400D		200 мА	0,1 мА	±(0,015-1х+8-к)	50, 60
		2000 мА	1 мА
		20	0,01
		200	0,1
		400	1	±(0,1-1х+10-к)
MCL-500RMS		50 мА	0,01 мА	±(0,01-1х+5-к)	50, 60
		500 мА	0,1 мА
		50	0,01
		500	0,1
M-600		200 мА	0,1 мА	±(0,01-1х+5-к)	50, 60
		2000 мА	1 мА	±(0,01-1х+5-к)
		10	0,01	±(0,01-1х+10-к)
M-700, M-730, M-740		99,9 мА	0,01 мА	±(0,01-1х+10-к)	50, 60
		999,9 мА	0,1 мА
		9,999	0,001
MCL-800D		200 мА	0,1 мА	±(0,02-1х+5-к)	50, 60
		2	0,001
		20	0,01
		200	0,1
		1000	1
MCL-1100D		300 мА	0,1 мА	±(0,015-1х+8-к)	50, 60
		3	0,001
		30	0,01
		300	0,1
		3000	1	±(0,1-1х+5-к)

М-1800		20	0,01	±(0,03-1х+5-к)	50, 60
		200	0,1
		1800	1
М 2002	дополнительный датчик	1000 мА	0,1 мА	±(0,01-1х+10-к)	50, 60
	дополнительный датчик	10	0,001	±(0,01-1х+10-к)
	основной датчик	1000 мА	0,1 мА	±(0,01-1х+10-к)
		10	0,001
		20	0,01
		200	0,1	±(0,0Ы_х+10-к) до 100 А; ±(0,03-1х+10-к) от 101 до 150 А; ±(0,06-1_х+10-к) от 151 до 200 А
Model 2010		20	0,01	±(0,015 -Ix+10-к)	50, 60
		200	0,1	±(0,015 -Ix+10-к)
		600	1	±(0,01-1х+8-к)
M-2020		30	0,01	±(0,03-1х+15-к)	50, 60
M-2020		300	0,1	±(0,04-1х+15-к)	50, 60
Model 2100		20	0,01	±(0,015 -1_х+10-к)	50, 60
		200	0,1	±(0,015 -1_х+10-к)
		2000	1	±(0,0154х+8-к)
Model 3000		6		±0,03 <!к	50, 60
		15
		50
		150
		600
MCL-3000D		30	0,01	±(0,0154х+8-к)	50, 60
		300	0,1	±(0,0154х+8-к)
		3000	1	±(0,Ых+5ж)
MCL-4000F		200 мА	0,1 мА	±(0,0Ых+5-к)	45-65
		2000 мА	1 мА
		800	1

1_х - измеренное значение силы переменного тока, 1_к - верхний предел измерений, к - значение единицы младшего разряда.

Таблица 3 - Режим измерения напряжения постоянного тока

Модель	Верхний предел измерений, В	Значение единицы младшего разряда, В	Пределы допускаемой основной абсолютной погрешности, мВ, В
MODEL 260, MODEL 270	400 мВ	0,1 мВ	±(0,015Ч..\-8ч<)
	4	0,001
	40	0,01
	400	0,1
	600	1
M-280	500	0,1	±(0,01 •Ux+6^)
M-290RMS	60	0,01	±(0,01 •Ux+6^)
M-290RMS	600	0,1	±(0,01 •Ux+6^)

Model 2010, Model 2100	2	0,001	±(0,02^х+5ж)
	20	0,01	±(0,02^х+5ж)
	200	0,1	±(0,015^х+5ж)
	600	1	±(0,015^х+5ж)
M-2020	300 мВ	0,1 мВ	±(0,015^х+5ж)
	3	0,001
	30	0,01
	300	0,1
	500	1
Model 3000	60	-	±0,03 •ик

U_x - измеренное значение напряжения постоянного тока, U_K - верхний предел

измерений, к - значение единицы младшего разряда.

Таблица 4 - Режим измерения напряжения переменного тока (среднеквадратичного значения)

Модель	Верхний предел измерений, В	Значение единицы младшего разряда, В	Пределы допускаемой основной абсолютной погрешности, мВ, В	Частота, Гц
MODEL 260, MODEL 270	400 мВ	0,1 мВ	±(0,015^/Ц_х+8ж)	50, 60
	4	0,001
	40	0,01
	400	0,1
	600	1
М-280	500	0,1	±(0,01-^+8^)	50, 60
M-290RMS	60	0,01	±(0,01-^+8^)	50, 60
M-290RMS	600	0,1	±(0,01-^+8^)	50, 60
MCL-350	500	-	±0,03 U	50, 60
MCL-400D	600	1	±(0,01^/Пх+5ж)	50, 60
MCL-500RMS	500	1	±(0,01^/Пх+5ж)	50, 60
Model 2010, Model 2100	2	0,001	±(0,01^/Пх+5ж)	50, 60
	20	0,01	±(0,015^/Ц_х+5ж)
	200	0,1
	600	1
M-2020	3	0,001	±(0,025^/Ц_х+6ж)	50, 60
	30	0,01
	300	0,1
	500	1
Model 3000	300	-	±0,03 U	50, 60
Model 3000	600	-	±0,03 U	50, 60

и_х - измеренное значение напряжения переменного тока, и_к - верхний предел измерений, к - значение единицы младшего разряда.

Таблица 5 - Режим измерения электрического сопротивления постоянному току

Модель	Верхний предел измерений, Ом	Значение единицы младшего разряда, Ом	Пределы допускаемой основной абсолютной погрешности, Ом, кОм, МОм
MODEL 260, MODEL 270	400	0,1	±(0,015<И_х+8-к)
	4 кОм	0,001 кОм
	40 кОм	0,01 кОм
	400 кОм	0,1 кОм
	4000 кОм	1 кОм
	40 МОм	0,01 МОм	1(0,03 • R_х 11Ок) до 36 МОм
М-280	600	0,1	±(0,015-Rx+8-k)
М-290КМ^	1000	0,1	±(0,015-Rx+8-k)
MCL-350	1 кОм	-	±0,03 •Rk
MCL-500RMS	2 кОм	0,001 кОм	±(0,01-Rx+5-k)
MCL-400D	2 кОм	0,001 кОм	±(0,01-Rx+0,03-Rk)
MCL-400D	2000 кОм	1 кОм	±(0,01-Rx+0,03-Rk)
Model 2010, Model 2100	200	0,1	±(0,015-Rx+5-k)
	2 кОм	0,001 кОм
	20 кОм	0,01 кОм
	200 кОм	0,1 кОм	±(0,03-Rx+10-k)
	2000 кОм	1 кОм	±(0,03-Rx+10-k)
	20 МОм	0,01 МОм	1(0,03 • R_х 11Ок) до 18 МОм
М-2020	300	0,1	±(0,02<И_х+8ж)
М-2020	3000	1	±(0,02<И_х+8ж)
Model 3000	1 кОм	-	±0,03 •Rk
Model 3000	100 кОм	-	±0,03 •Rk

R_x - измеренное значение электрического сопротивления постоянному току, R_k -верхний предел измерений, к - значение единицы младшего разряда.

Пределы дополнительной погрешности измерений от изменения температуры окружающего воздуха на 1 °С в диапазоне температур от 0 до 18 °С и от 28 до 40 °С не более 0,2 от пределов основной погрешности.

Таблица 6 - Общие технические характеристики

Параметры	100	102	104	110
Индикатор	ЖКИ максимальный отсчет 1999
Диаметр охвата, мм	18	23	33	30
Питание	1,55 В 2 шт. типа SR-44 или LR-44
Г абаритные размеры, мм (длинахширинахвысота)	140х45х20	146х48х20	155х54х20	158х59х23
Масса (с батареей), г	80	80	85	120

Параметры	140	М-140НС	200	M-210
Индикатор	ЖКИ максимальный отсчет 3200	ЖКИ максимальный отсчет 3199	ЖКИ максимальный отсчет 1999
Диаметр охвата, мм	40	40	33 (закрытый вход) 20 (открытый вход)	23
Питание	1,55 В 2 шт. типа SR-44 или LR-44	1,5 В 3 шт. типа ААА	1,55 В 2 шт. типа SR-44 или LR-44
Г абаритные размеры, мм (длинахширинахвысота)	162х64х23	195х45х32	170х54х21	146х48х20
Масса (с батареей), г	125	190	100	84

Параметры	220	225	230	240
Индикатор	ЖКИ максимальный отсчет 1999
Диаметр охвата, мм	33	40	23	30
Питание	1,55 В 2 шт. типа SR-44 или LR-44
Г абаритные размеры, мм (длинахширинахвысота)	167х54х23	175х64х23	146х48х20	146х44х20
Масса (с батареей), г	100	115	100	80

Параметры	250	MODEL 260 \| MODEL 270	M-280
Индикатор	ЖКИ максимальный отсчет 1999	ЖКИ максимальный отсчет 3999	ЖКИ максимальный отсчет 9999
Диаметр охвата, мм	40	55	33
Питание	1,55 В 2 шт. типа SR-44 или LR-44	1,5 В 2 шт. типа ААА или AM-4, LR03	1,55 В 2 шт. типа SR-44 или LR-44
Г абаритные размеры, мм (длинахширинахвысота)	175х69х23	248х85х42	177х45х32
Масса (с батареей), г	170	350	95

Параметры	М-290ДМЗ	310	340	MCL-350
Индикатор	ЖКИ максимальный отсчет 3999	ЖКИ максимальный отсчет 3200	ЖКИ максимальный отсчет 1999	Стрелочный индикатор
Диаметр охвата, мм	30	40 (закрытый вход) 20 (открытый вход)	40	40
Питание	1,5 В 3 шт. типа ААА	1,55 В 2 шт. типа SR-44 или LR-44	1,55 В 2 шт. типа SR-44 или LR-44	1,5 В 2 шт. типа ААА или AM-4, LR03
Г абаритные размеры, мм (длинахширинахвысота)	180х45х32	180х64х24	175х69х23	210х65х34
Масса (с батареей), г	150	140	145	400

Параметры	MCL-400D	MCL-500RMS	М-600	М-700
Индикатор	ЖКИ максимальный отсчет 4000	ЖКИ максимальный отсчет 3200	ЖКИ максимальный отсчет 1999	ЖКИ максимальный отсчет 2000
Диаметр охвата, мм	40	40	20	5
Питание	1,5 В 3 шт. типа ААА	1,55 В 2 шт. типа SR-44 или LR-44	1,5 В 2 шт. типа АА или LR6, AM-3	1,5 В 4 шт. типа АА или LR6, AM-3
Габаритные размеры, мм (длинахширинахвысота)	197х69х32	180х64х21	194х76х30	158х78х32 (133х19х28 датчик)
Масса (с батареей), г	370	135	340	280 (100 датчик)

Параметры	М-730	М-740	MCL-800D	MCL-1100D
Индикатор	ЖКИ максимальный отсчет 2000	ЖКИ максимальный отсчет 2000	ЖКИ максимальный отсчет 1999	ЖКИ максимальный отсчет 3200
Диаметр охвата, мм	30	40	80	108х128
Питание	1,5 В 4 шт. типа АА или LR6, AM-3	1,5 В 4 шт. типа АА или LR6, AM-3	1,5 В 2 шт. типа ААА или AM-4, LR03	1,5 В 2 шт. типа ААА или AM-4, LR03
Габаритные размеры, мм (длинахширинахвысота)	158х78х32 (170х60х32 датчик)	158х78х32 (122х64х32 датчик)	225х138х37	342х194х52
Масса (с батареей), г	280 (165 датчик)	280 (165 датчик)	500	1900

Параметры	М-1800	М-2002	Model 2010	М-2020
Индикатор	ЖКИ максимальный отсчет 1999	ЖКИ максимальный отсчет 9999	ЖКИ максимальный отсчет 1999	ЖКИ максимальный отсчет 3200
Диаметр охвата, мм	80	40 (основной датчик) 5 (датчик СТР05-2)	40	40
Питание	1,5 В 2 шт. типа ААА или AM-4, LR03	1,5 В 3 шт. типа ААА или AM-4, LR03	1,5 В 2 шт. типа ААА или AM-4, LR03	1,55 В 2 шт. типа SR-44 или LR-44
Габаритные размеры, мм (длинахширинахвысота)	225х138х37	195х64х34 (114х30х25 СТР -05-2)	223х70х34	193х64х24
Масса (с батареей), г	500	190	425	100

Параметры	Model 2100	Model 3000	MCL-3000D	MCL-4000F
Индикатор	ЖКИ максимальный отсчет 1999	Стрелочный индикатор	ЖКИ максимальный отсчет 3200	ЖКИ максимальный отсчет 1999
Диаметр охвата, мм	55	40	108х128	36
Питание	1,5 В 2 шт. типа ААА или AM-4, LR03	1,5 В 2 шт. типа ААА или AM-4, LR03	1,5 В 2 шт. типа ААА или AM-4, LR03	1,5 В 2 шт. типа ААА или AM-4, LR03
Габаритные размеры, мм (длинахширинахвысота)	248х85х42	210х69х34	342х194х52	200х130х38 (130х100х44 датчики)
Масса (с батареей), г	350	400	1800	500 (520 датчики)

Нормальные условия:

- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более Рабочие условия эксплуатации:

18-28;

80 при 25 °С.

- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более

0-40;

80 при 25 °С.

Техническая поддержка
