Номер по Госреестру СИ: 62737-15
62737-15 Анализатор жидкости
(A15/79)
Назначение средства измерений:
Анализатор жидкости А15/79 (далее - анализатор) предназначен для непрерывных измерений массовой концентрации общего активного остаточного хлора в воде.
Внешний вид.
Анализатор жидкости
Рисунок № 1
Внешний вид.

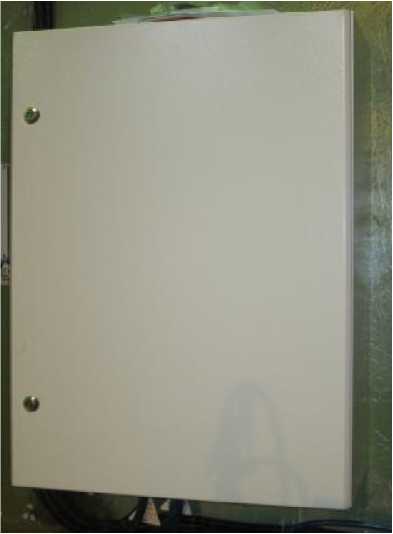

Анализатор жидкости
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
C12/A15 |
Номер версии (идентификационный номер) ПО |
R2.21 |
Цифровой идентификатор ПО |
Недоступен |
Другие идентификационные признаки, если имеются |
- |
Встроенное программное обеспечение не имеет средств программирования, доступных пользователю. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.
Уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится непосредственно на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору жидкости А15/79
Техническая документация фирмы-изготовителя «Analytical Technology, Inc.», США
Поверка
Поверка осуществляется по документу МП 62737-15 «Анализатор жидкости А15/79. Методика поверки», утвержденному ФГУП «ВНИИМС » 25 марта 2015 г.Основные средства поверки:
- ГСО № 10138-2012,
- вода дистиллированная по ГОСТ 6709-72.
Изготовитель
Фирма «Analytical Technology, Inc.», США
Адрес: 6 Iron Bridge Drive Collegeville, PA 19426, USA
Тел.: 610/917-0991, факс: 610/917-0992
E-mail: sales@analyticaltechnology.com
Заявитель
Общество с ограниченной ответственностью «Универсал - Электрик»
(ООО «Универсал - Электрик»)
ИНН 7816136866
Юрид. адрес: 192241, г. Санкт-Петербург, ул. Софийская., д.52
Факт. адрес: 194064, г. Санкт-Петербург, Тихорецкий просп. д.14 корпус 1, литер «А»
Телефон/факс: (812) 702-17-30, 702-17-32,702-17-33, 702-17-34
E-mail: universal@sp.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Анализатор жидкости А15/79 представляет собой стационарный автоматический прибор циклического действия.
Конструктивно анализатор представляет собой металлический корпус (шкаф) с дверью, внутри которого установлены проточная камера для пробы, бутыли с реагентами (растворы уксусной кислоты и иодида калия), аналитический модуль и электронный блок с жидкокристаллическим экраном (Рис. 1). Знак поверки наносят на внутреннюю поверхность двери шкафа.

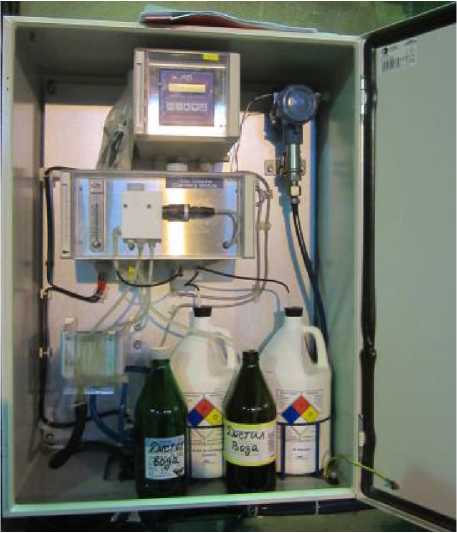

Рисунок 1 - Фотографии общего вида анализатора жидкости А15/79
Внутри аналитического блока расположены реакционная ячейка с мембранным электрохимическим датчиком, два насоса для подачи в ячейку пробы и реагентов. Проба из проточной камеры по пластиковым трубкам поступает в реакционную камеру аналитического блока, туда же поступают реагенты, далее в кислой среде происходит химическая реакция активного хлора с иодидом калия с выделением эквивалентного количества свободного иода.
HOCl + 2 KI + C hOOI I > I2 + KCl + CH3OOK+H2O
Иод через мембрану поступает в электрохимический датчик, где окисляется на поверхности катализатора, изменяя электрические характеристики сенсора. Сила тока, возникающего в датчике вследствие этого процесса пропорциональна количеству выделившегося иода, и, следовательно, концентрации активного остаточного хлора в измеряемой воде.
Электронный блок представляет собой корпус с прозрачной дверцей, закрывающейся на защелку. На передней панели блока расположены жидкокристаллический экран и кнопки управления. Внутри находится электрическая схема и электронные платы микропроцессора. Сигнал от датчика поступает в электронный блок, где происходит его усиление и обработка. Результаты измерений отображаются на жидкокристаллическом экране блока. Электронный блок имеет также изолированный аналоговый выход 4 - 20 мА, независимое программируемое реле сигнала тревоги 5 А, 220 В переменного тока и два реле управления 5 А, 220 В переменного тока.
Управление работой анализаторов осуществляется с помощью встроенного программного обеспечения.
Анализатор жидкости А15/79 зав. № 134076.
Руководство по эксплуатации. Методика поверки.
Диапазон измерений массовой концентрации общего актив-
ного остаточного хлора, мг/дм3 от 0,10 до 2,0
Пределы допускаемой относительной погрешности измере
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более 1000*826*300
Условия эксплуатации:
о
от плюс 10 до плюс 25
от плюс 1 до плюс 20 до 95 (без конденсации)
220 50/60
-
- температура окружающей среды, С
о
-
- температура анализируемой воды, С
-
- относительная влажность воздуха, %
-
- электропитание
напряжение, В частота переменного тока, Гц
