Номер по Госреестру СИ: 62590-15
62590-15 Измерители сопротивления изоляции
(МИС100)
Назначение средства измерений:
Измерители сопротивления изоляции МИС100 (далее - измерители) имеет два исполнения. Измерители сопротивления изоляции МИС100, исполнения 000-018.0385-00, предназначены для измерения сопротивления изоляции электрической цепи изделий и вывода полученного результата измерения на цифровое табло.
Измерители сопротивления изоляции МИС100 исполнения 000-018.0385-00-01 предназначены для измерения сопротивления изоляции электрической цепи изделия, вывода результатов измерения на цифровое табло, преобразования полученного значения в цифровой код и передачи информации через последовательный интерфейс RS-485 к другому оборудованию.

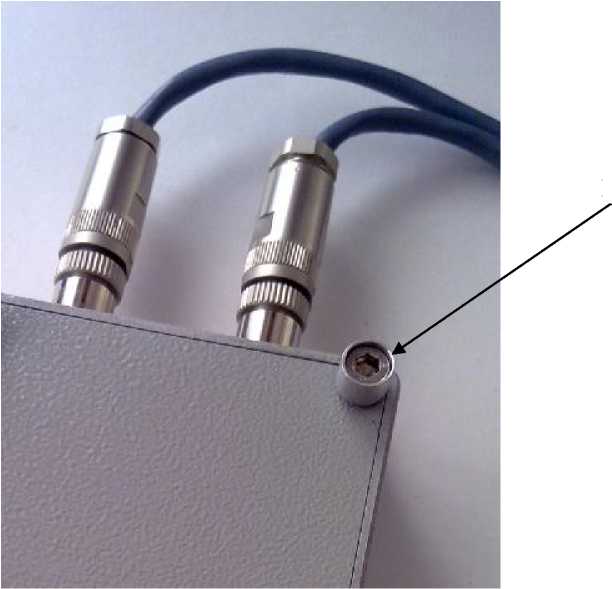

Внешний вид.
Измерители сопротивления изоляции
Рисунок № 1

Внешний вид.
Измерители сопротивления изоляции
Рисунок № 2

Внешний вид.
Измерители сопротивления изоляции
Рисунок № 3
Программное обеспечение
Работа измерителей во всех режимах осуществляется под управлением встроенного программного обеспечения (далее - ПО) «Программа МИС100». Возможность доступа к встроенному программному обеспечению, после установки аппаратной защиты в процессе изготовления прибора, отсутствует. ПО измерителя исполнения 000-018.0385-00-01 может работать с контроллерами, имеющими интерфейсный выход RS485 и поддерживающими протокол MODBUS RTU, и с ПЭВМ с операционной системой Windows XP или Windows 7, имеющими интерфейсный выход RS232 или USB.
Передача результатов измерения от измерителей исполнения 000-018.0385-00-01 на компьютер осуществляется с использованием вспомогательной программы «Конфигуратор МИС30,100», с помощью которой задаются параметры связи измерителя с компьютером. На экране монитора в окне конфигуратора отображаются результаты измерения, которые дублируют показания цифрового табло, а также, в зоне «Идентификация», идентификационное наименование и номер версии программного обеспечения измерителя.
Программа «Конфигуратор МИС30,100» на метрологические характеристики измерителей не влияет.
Программа и параметры настройки модулей ввода сигналов хранятся в перепрограммируемом программном запоминающем устройстве (ППЗУ), не может изменяться без применения специальных средств (пользователю не поставляются).
Идентификационные данные программного обеспечения представлены в таблице 3.
Таблица 3
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
018.385 |
Номер версии (идентификационный номер) ПО |
385.001 |
Цифровой идентификатор ПО, Б |
отсутствует |
Программное обеспечение на метрологические характеристики измерителей влияния не оказывает и имеет уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
наносится фотоспособом в правом верхнем углу фирменной таблички слева от знака Ех, закрепленной на корпусе измерителя сопротивления изоляции МИС100, и методом штемпелевания на титульный лист руководства по эксплуатации «Измеритель сопротивления изоляции МИС100» 000-018.0385-00РЭ. Методика (метод измерений) содержится в пункте 1.4 руководства по эксплуатации «Измеритель сопротивления изоляции МИС100» 000-018.0385-00РЭ. 1 Технические условия «Измерители сопротивления изоляции МИС100» 000-018.0385-00ТУ. 2 Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности". осуществляется по документу 000-018.0385-00Д1 «Методика поверки. «Измеритель сопротивления изоляции МИС100», утвержденному ПАО «Машиностроительный завод» 21 сентября 2015 года. Основное поверочное оборудование: - магазин сопротивлений типа Р40102, диапазон воспроизведения электрического сопротивления от 10 кОм до 100 МОм, пределы допускаемой относительной погрешности 0,02 %. 1 Принцип действия измерителей. Контролируемая цепь подключается к измерителям с помощью щупов, при этом через измеряемое сопротивление протекает ток. Входной сигнал поступает на преобразователь тока в напряжение, которое преобразуется в цифровую форму с помощью АЦП. Цифровой сигнал обрабатывается микроконтроллером и полученное значение сопротивления отображается на цифровом табло. В измерителях исполнения 000-018.0385-00-01 результат измерения может также передаваться по интерфейсу RS-485 к другому оборудованию по поступающему на измерители запросу. 2 Измерители сопротивления изоляции МИС100 представляют собой корпус, разделенный глухой перегородкой на два отсека: отсек печатной платы и отсек питания. В отсеке печатной платы размещена плата с цифровым индикатором, микропроцессорным устройством и аналого-цифровым преобразователем. Там же размещены токоограничивающие резисторы, обеспечивающие ограничение мощности в измерительной цепи до уровня ниже 60 мВт. Отсек печатной платы залит компаундом. Пространство между цифровым индикатором и защитным стеклом смотрового окна заливается силиконовым каучуком. Герметичность отсека питания обеспечивается уплотнительной прокладкой. В отсеке питания измерителей исполнения 000-018.0385-00 установлена литиевая батарея питания. Измерители сопротивления изоляции МИС100 исполнения 000-018.0385-00-01 отличается от измерителей исполнения 000-018.0385-00 тем, что в отсеке питания размещена плата, на которой установлены импульсный преобразователь напряжения и приёмо-передатчик интерфейса RS-485. Измерители сопротивления изоляции МИС100 относятся к взрывозащищённому оборудованию. Маркировка взрывозащиты измерителя приведена в таблице 1. Таблица 1 Вариант исполнения МИС100 Маркировка взрывозащиты 000-018.0385-00 0ExiallCT6 Ex iaD 21 IP67 60 °C 000-018.0385-00-01 2Exem[ia]llCT6 X Ex tD iaD A21 IP67 60 °C Знак "Х", стоящий после маркировки взрывозащиты измерителя исполнения 000-018.0385-00-01, означает, что измеритель выпускается с постоянно подключенным кабелем. Присоединение свободного конца кабеля к другому оборудованию выполняется во взрывобезопасном помещении, либо с использованием взрывозащищенных соединительных устройств. В состав измерителей входят конструктивные элементы в соответствии с таблицей 2. Таблица 2 Обозначение Наименование Вариант исполнения МИС100 000-018.0385-00 000-018.0385-00-01 100-018.0385-00 Плата 1 + + 200-018.0378-00 Плата 2 + - 700-018.0378-00 Плата 3 - + 000-018.0357-00 Корпус + - 000-018.0357-00-01 Корпус - + 500-018.0378-00 Щуп 1 + + 600-018.0378-00 Щуп 2 + + Внешний вид измерителей исполнения 000-018.0385-00 и исполнения 000-018.0385-00-01 представлены на рисунке 1 и рисунке 2. Место установки оттиска поверительного клейма указано на рисунке 3. Рисунок 1 - Общий вид измерителя сопротивления изоляции МИС100 исполнения 000-018.0385-00 Рисунок 2 - Общий вид измерителя сопротивления изоляции МИС100 исполнения 000-018.0385-00-01 Рисунок 3 - Вид отсека печатной платы измерителей сопротивления изоляции МИС100 с указанием места установки мастичной пломбы Место установки мастичной пломбы с оттиском поверительного клейма Для предотвращения несанкционированного доступа к внутренним частям прибора внутрь чашки крепежных винтов крышки отсека печатной платы устанавливается мастичная пломба, на которую наносится оттиск поверительного клейма (рис.3). ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ КОЛИЧЕСТВО, ШТ Измеритель сопротивления изоляции МИС100 1 Комплект эксплуатационных документов РЭ «Измеритель сопротивления изоляции МИС100». Руководство по эксплуатации 000-018.0385-00РЭ 1 МП «Измеритель сопротивления изоляции МИС100». Методика поверки 000-018.0385-00Д1 1 ФО «Измеритель сопротивления изоляции МИС100». Формуляр 000-018.0385-00ФО 1 Диапазон измерения электрического сопротивления изоляции, МОм |
10,0.100,0 |
Пределы допускаемой относительной погрешности измерения сопротивления в рабочих условиях, % ± 5
Время установления показаний, с, не более 5
Питание устройства:
Номинальное напряжение питания измерителя 000-018.0385-00, В Напряжение питания измерителя 000-018.0385-00-01, В Напряжение на разомкнутых контактах измерительной цепи , В, не более Потребляемая мощность измерителя 000-018.0385-00, Вт, не более Потребляемая мощность измерителя 000-018.0383-00-01, Вт, не более |
3 5 ± 0,5 100 0,1 3 |
Условия эксплуатации: - температура окружающей среды, ◦С |
+5...+40 |
- относительная влажность воздуха при 35 С и более низких температурах без конденсации влаги, %, не более 80
- атмосферное давление, кПа 66.. .107
Срок службы, лет, не менее 10
Габаритные размеры (без учета длины кабеля)
|
165x95x37 185x95x37 |
|
1,0 1,2 |
