Номер по Госреестру СИ: 62527-15
62527-15 Омметры цифровые
(7556)
Назначение средства измерений:
Омметры цифровые серии 7556, (модели 755601, 755611), (далее - омметры) предназначены для измерения электрического сопротивления постоянному току.
Программное обеспечение
Омметры цифровые серии 7556 имеют встроенное программное обеспечение (ВПО), которое выполняет функции сбора, обработки, хранения и передачи измеренных данных.
Идентификационные данные ВПО приведены в таблице 1.

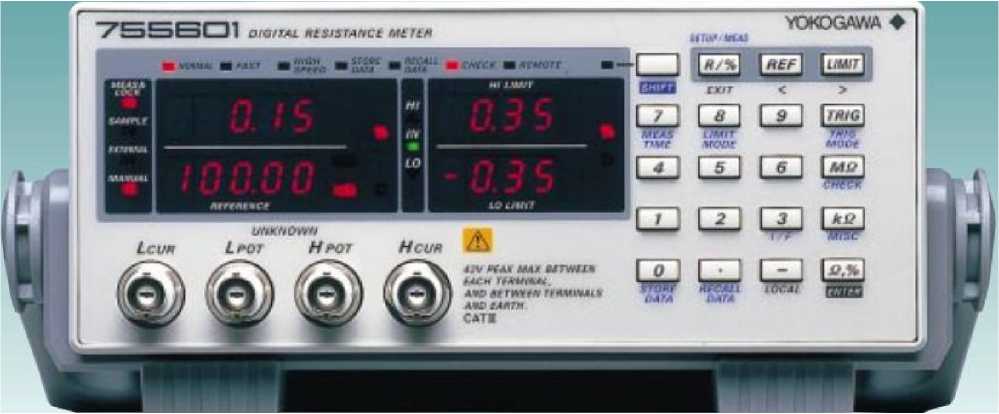

Рисунок 1 - Фотография общего вида омметров, модель 755601
Таблица 1 - Идентификационные данные ПО омметров цифровых 7556
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ВПО |
В9936ВА |
Номер версии (идентификационный номер ВПО) |
Не ниже 1.07 |
Цифровой идентификатор ВПО |
- |
Защита омметров от преднамеренного изменения ВПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.
Защита ВПО омметров от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

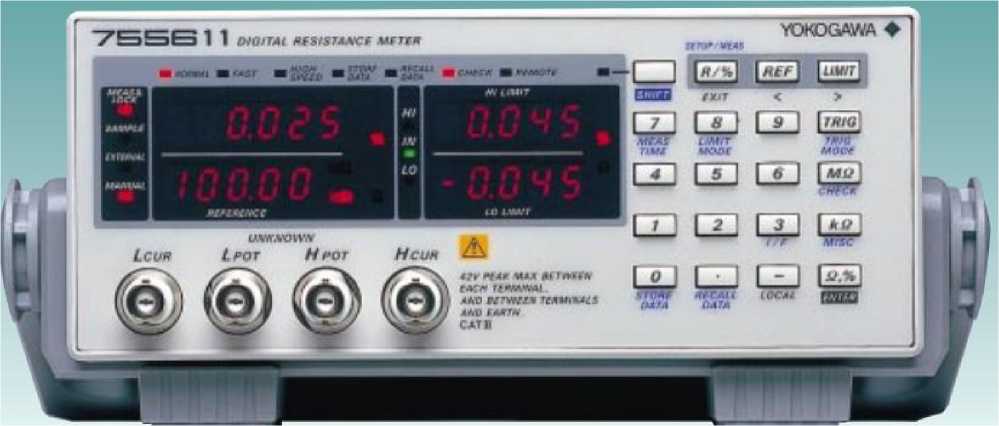

Рисунок 2 - Фотография общего вида омметров, модель 755611
Знак утверждения типа
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к омметрам цифровым серии 7556ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»
Изготовитель
Yokogawa Meters & Instruments Corporation
Адрес: 9-32, Nakacho 2-chome, Musashino-shi, Tokyo 180-8750, Япония
Завод-изготовитель
Yokogawa Manufacturing Corporation Kofu factory
Адрес: 155 Takamurocho, Kofu-shi, Yamanashi-ken, 400-8558, Япония
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»)
Адрес: Россия, г. Москва, Грохольский пер., д.13, строение 2, 129090.
Тел.: (495) 737-78-68/71, Факс: (495) 737-78-69; e-mail: info@ru.yokogawa.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы омметров основан на измерении напряжения на участке цепи при протекании через него силы постоянного электрического тока (метод амперметра-вольтметра). Измерения осуществляют по четырехпроводной схеме.
Омметры обладают следующими функциями: компаратора, проверки контакта, печати при подключении внешнего печатающего устройства по интерфейсу Centronics, подключения персонального компьютера по интерфейсам RS-232, удаленного режима работы при использовании интерфейса GB-IP (опционально), возможно хранение до 2000 результатов измерений в памяти прибора.
Омметры обеспечивают работу в режиме разбраковки изделий электронной техники по отклонению результата измерений электрического сопротивлений (в диапазоне, устанавливаемом пользователем) от установленного номинального значения.
Модификации омметров отличаются точностью измерений и разрядностью индикации. Для модели 755601 - 6 разрядов индикации, для модели 755611 - 7 разрядов индикации.
Каждая модификация оснащена четырьмя жидкокристаллическими дисплеями: установочным дисплеем, базовым дисплеем, дисплеями верхнего и нижнего пределов.
Фотографии общего вида омметров приведены на рисунках 1, 2.
Руководство по эксплуатации на русском языке (в соответствии с заказом),
