Номер по Госреестру СИ: 62525-15
62525-15 Комплексы измерительно-вычислительные и управляющие
(Valmet DNA)
Назначение средства измерений:
Комплексы измерительно-вычислительные и управляющие Valmet DNA (далее -комплексы) предназначены для измерения и измерительных преобразований стандартизованных аналоговых сигналов напряжения и силы постоянного тока, электрического сопротивления, сигналов от термопар и термопреобразователей сопротивления, частоты периодических сигналов; регистрации и хранения измеренных значений; приема и обработки дискретных сигналов; формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов.
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 2
Программное обеспечение
В состав программного обеспечения (ПО) комплексов входят:
-
- встроенное ПО модулей ввода/вывода серий CIO, M80, M120 и Embedded I/O;
-
- ПО контроллеров управления технологическими процессами и управления технологическим оборудованием;
-
- ПО конфигурирования и сопровождения комплексов.
Все метрологически значимые вычисления выполняются встроенным ПО модулей, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО. Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
ПО контроля за технологическими процессами и управления агрегатами и механизмами реализовано на технологических языках программирования с применением функциональных блоков в среде разработки Engineering Server SW, в которой создаются мнемосхемы, определяются и привязываются к аппаратным средствам входные и выходные сигналы и параметры, разрабатываются алгоритмы и контура управления для контроллеров, конфигурируется сервер архивирования, определяются параметры модулей ввода-вывода и назначаются права операторов.
Для защиты накопленной и текущей информации, конфигурированных параметров измерительных каналов от несанкционированного доступа в комплексах предусмотрен многоступенчатый физический контроль доступа (запираемые шкафы) и программный контроль доступа (система ограничения доступа к настройкам BIOS на АРМ; программное средство защиты логических дисков от записи на компьютерах АРМ; системы безопасности операционной системы WINDOWS, операторского интерфейса, сервера архивирования; программные механизмы контроля целостности программ). В комплексах реализована защита изменений прикладных программ с помощью паролей на уровне контуров управления.
Доступ к ПО контроля за технологическими процессами и управления технологическим оборудованием осуществляется с выделенной инженерной станции верхнего уровня , доступ к которой защищен как административными мерами (установка в отдельном помещении), так и многоуровневой защитой по паролю.
Определение версии ПО модулей производится с инженерной станции с помощью служебной программы Отладчик набором команды : print from fbc io version <fbcid>.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1а - 1и.
Таблица 1а - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения | |||||
Идентификационное наименование ПО |
AIU4I |
AIU8 |
AIU8H |
AIH8 |
AOU4 |
AOH4 |
Номер версии (идентификационный номер) ПО |
2.6 |
5.2 |
5.2 |
5.2 |
2.2 |
2.3 |
Цифровой идентификатор ПО |
По номеру версии |
Таблица 1б - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения | |||||
Идентификационное наименование ПО |
TIU61 |
FIU1 |
TCU41 |
TCU42 |
ACU |
AIE2 |
Номер версии (идентификационный номер) ПО |
4.0 |
4.0 |
4.1 |
2.2 |
0.4 |
5.2 |
Цифровой идентификатор ПО |
По номеру версии |
Таблица 1в - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения | |||||
Идентификационное наименование ПО |
AOE2 |
AI8C |
AI8V |
AI8CN |
AI2B |
AI8H |
Номер версии (идентификационный номер) ПО |
5.2 |
1.1 |
1.1 |
1.1 |
2.2 |
2.2 |
Цифровой идентификатор ПО |
П |
о номеру версии |
Таблица 1г - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения | |||||
Идентификационное наименование ПО |
AO4C |
AO4V |
AO4DV |
AO4H |
FI4V |
FI4S5 |
Номер версии (идентификационный номер) ПО |
2.3 |
2.4 |
2.4 |
0.19 |
0.19 |
0.34 |
Цифровой идентификатор ПО |
По номеру версии |
Таблица 1д - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения | |||||
Идентификационное наименование ПО |
FI4S24 |
TI4W3 |
TI4W4 |
AII8CN |
AII8C |
AII8V |
Номер версии (идентификационный номер) ПО |
0.34 |
2.0 |
2.1 |
1.1 |
1.1 |
1.1 |
Цифровой идентификатор ПО |
По номеру версии |
Таблица 1е - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения | |||||
Идентификационное наименование ПО |
AII4H |
AOI4C |
AOI4H |
FII4 |
TCI8 |
TII4W3 |
Номер версии (идентификационный номер) ПО |
2.2 |
2.2 |
2.2 |
2.3 |
2.4 |
2.4 |
Цифровой идентификатор ПО |
По номеру версии |
Таблица 1ж - Идентификационные данные п |
рограммного обеспечения | |||||
Идентификационные данные (признаки) |
Значения | |||||
Идентификационное наименование ПО |
TII4W4 |
AIF8V |
AIF4E |
AIF4V |
AIT4C |
AIT4L |
Номер версии (идентификационный номер) ПО |
2.4 |
0.19 |
0.34 |
0.34 |
2.0 |
2.1 |
Цифровой идентификатор ПО |
По номеру версии |
Таблица 1з - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения | |||||
Идентификационное наименование ПО |
AOI3S |
AIR8C |
AIR8V |
AIR8H |
AOR4C |
AOR4V 5V |
Номер версии (идентификационный номер) ПО |
1.11 |
3.2 |
3.2 |
3.2 |
3.1 |
3.1 |
Цифровой идентификатор ПО |
По номеру версии |
Таблица 1и - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения | |||
Идентификационное наименование ПО |
AOR4V 10V |
TIR61 |
TIR62 |
Engineering Server SW |
Номер версии (идентификационный номер) ПО |
3.1 |
3.1 |
3.1 |
15.1.6 |
Цифровой идентификатор ПО |
По номеру версии |
Знак утверждения типа
Знак утверждения типананосится типографским методом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений приведён в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексам измерительновычислительным и управляющим Valmet DNA
ГОСТ Р 52931-2008 |
Приборы контроля и регулирования технологических процессов. Общие технические условия |
ГОСТ 22261-94 |
Средства измерений электрических и магнитных величин. Общие технические условия |
Поверка
Поверка осуществляется в соответствии с документом МИ 2539-99 "ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки" с изменением № 1, утвержденным ФГУП «ВНИИМС» 28.11.2011 г.Основное оборудование для поверки:
- калибраторы процессов прецизионные Fluke 7526A. Пределы допускаемой основной погрешности воспроизведения сопротивления в диапазоне от 5 до 400 Ом: ± 0,015 Ом. Пределы допускаемой основной погрешности воспроизведения силы постоянного тока в диапазоне от 0 до 100 мА: ± (0,00005 I + 1 мкА), где I - задаваемая сила тока.
-
- мультиметры цифровые прецезионные Fluke 8508A. Пределы допускаемой основной погрешности измерения силы постоянного тока в диапазоне ± 200 мА: ± (0,0048 % показаний + 0,0004 % предела измерений). Пределы допускаемой основной погрешности измерения силы постоянного тока в диапазоне ± 20 А: ± (0,04 % показаний + 0,002 % предела измерений). Пределы допускаемой основной погрешности измерения напряжения постоянного тока в диапазоне ± 20 В: (0,00035 % показаний + 0,00002 % предела измерений);
-
- генератор сигналов Г5-60. Погрешность установки длительности
Д = ± (10-6t + 10 нс), где t - задаваемая длительность;
-
- калибратор универсальный Н4-7. Пределы допускаемой основной погрешности: (± (0,002 % U+ 0,00025 % Un) в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 200 мВ; ± (0,002 % U+ 0,00015 % ип) в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 10 В, ± (0,004 % I+ 0,0004 % 1п) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 20 мА);
-
- мера электрического сопротивления постоянного тока многозначная Р 3026-1 (кл.т. 0,002/1,5-10-6).
Изготовитель
Valmet Automation Inc, ФинляндияKeilasatama 5, 02150 Espoo, Finland
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия комплексов основан на принципе действия модулей, входящих в их состав. Комплексы состоят из измерительных модулей ввода/вывода, а также контроллеров, осуществляющих вычисление параметров технологических процессов, регистрацию и хранение измеренных значений, прием и обработку дискретных сигналов, обработку измерительной информации, формирование управляющих и аварийных аналоговых и дискретных сигналов.
Модули ввода/вывода сопрягаются с шиной FB Foundation и шиной Profibus DP и обеспечивают восприятие измерительной информации, представленной следующими сигналами:
-
- силы постоянного тока в диапазонах 0/4-20 мА, 0/10-50 мА;
-
- напряжения постоянного тока в диапазонах ± 576 мВ, 0/1-5 В, 0/2-10 В;
-
- термопар и термопреобразователей сопротивления различных градуировок;
-
- импульсными последовательностями.
Также измерительные модули обеспечивают цифроаналоговое преобразование в следующие сигналы:
-
- силы постоянного тока в диапазонах 0/4-20 мА, 0/10-50 мА;
-
- напряжения постоянного тока в диапазонах 0/1-5 В, 0/2-10 В, ± 10 В, ± 24 В.
В состав каналов аналогового ввода/вывода могут входить барьеры искрозащиты (измерительные преобразователи аналог-аналог).
Комплексы применяются для создания автоматизированных систем управления технологическими процессами, систем противоаварийной защиты, применяются для контроля и управления производством в различных отраслях промышленности: целлюлозно-бумажной, нефтехимической, нефте- и газоперекачивающей, металлургической, энергетической.
Общий вид комплексов представлен на рисунках 1 и 2.

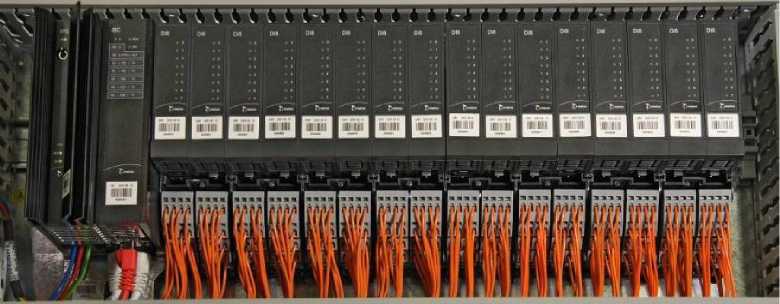

Рисунок 1 - Фото общего вида комплексов

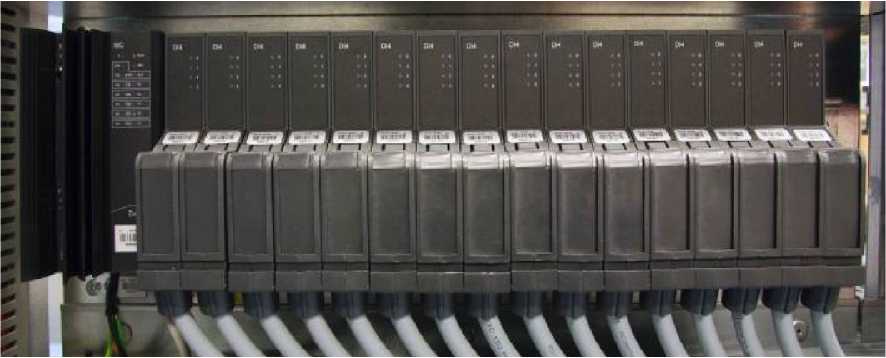

Рисунок 2 - Фото общего вида комплексов в электротехническом шкафу
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Комплектность комплексов определяется кодом заказа. В комплект поставки также входят:
-комплект технической документации;
-комплект общесистемного программного обеспечения;
-ЗИП.
Основные метрологические характеристики комплексов приведены в таблицах 2 - 4. Таблица 2 - Характеристики аналого-цифровых и цифро-аналоговых модулей
Модуль |
Вход |
Выход |
Пределы допускаемой основной погрешности* |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды* |
1 |
2 |
3 |
4 |
5 |
AIU 8, 8 ан. вхо дов |
от 0/4 до 20 мА от 0/10 до 50 мА от 0/1 до 5 В от 0/2 до 10 В |
12 бит |
|
Y = ± 0,05 % /10 °С |
AIU 4I, 4 ан. вхо да |
от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В |
12 бит |
|
темпер. коэф. ± 50 млн -1/°С |
AIE2, 2 ан. входа |
от 4 до 20 мА |
12 бит |
Y = ± 0,2 % |
темпер. коэф. ± 50 млн -1 /°С |
AI8C, 8 ан. вхо дов |
от 0/4 до 20 мА |
16 бит |
Y = ± 0,1 % |
Y = ± 0,05 % /10 °С |
AI8V, 8 ан. вхо дов |
от 0/2 до 10 B | |||
AI8H, 8 ан. вхо дов |
от 0/4 до 20 мА | |||
FIU1, 1 вход период следов. имп.; счет импульсов |
Гми — 2,5 мкс ^лед.имп от 0,97 мГц до 10 кГц, ^ч.имп. £ 200 кГц |
24 бит |
Пределы допускаемой абсолютной погрешности: Д = ± 0,125 мкс, при 1/£след.имп < 2 мс Д = ± 2 мкс, при 1/£след.имп — 2 мс | |
* используемые в графах 4 и 5 обозначения: Д - абсолютная погрешность; 6 - относительная погрешность; Y - приведенная к диапазону измерений погрешность. |
1 |
2 |
3 |
4 |
5 |
TIU 61, 6 вхо дов ТС |
Pt100: от минус 50 до 400 °С 4-х провод. соедин. 3-х провод. соедин. |
12 бит |
|
темпер. коэф. ± 20 млн -1 /°С |
TI4W3, TI4W4 4 входа ТС |
Pt100: от минус 50 до 400 °С 4-х провод. соедин. 3-х провод. соедин. |
16 бит |
Y = ± 0,02 % |
Y = ± 0,02 % /10 °С |
TCU41, 4 входа ТП 1 вх. комп. температуры хол. спая ТП (без термодатчика) |
J: от 0 до 700 °С; L: от 0 до 700 °С; K: от 0 до 1000 °С; от 4 до 20 мА или от 1 до 5 В |
14 бит 10 бит |
± (0,1% диап. + 0,05мВ) ± (0,3 % диап. + 0,2 °С) |
темпер. коэф. ± 50 млн -1 /°С ± 30 млн -1 /°С |
TCU42, 4 входа ТП 1 вх. комп. температуры хол. спая ТП (без термодатчика) |
S: от 0 до 1300 °С; от 4 до 20 мА или от 1 до 5 В |
14 бит 10 бит |
± (0,1 % диап. + 0,025 мВ) ± (0,1 % диап. + 0,2 °С) |
темпер. коэф. ± 50 млн -1 /°С ± 30 млн -1 /°С |
AOU4, 4 ан. выхода |
10 бит |
от 0/4 до 20 мА от 0/10 до 50 мА от 0/1 до 5 В от 0/2 до 10 В |
|
Y = ± 0,05 % /10 °С |
AOE2, 2 ан. вы хода |
12 бит |
от 4 до 20 мА |
Y = ± 0,2 % |
темпер. коэф. ± 50 млн-1/°С |
ACU (ан-лог. контроллер), 2 ан. входа 1 ан. выход (также 2 дискр. вых) |
от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В |
12 бит |
Y = ± 0,15 % |
темпер. коэф. ± 50 млн-1/°С |
12 бит |
от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В |
Y = ± 0,15 % |
темпер. коэф. ± 50 млн -1 /°С | |
АОН4, 4 ан. выхода |
12 бит |
от 0/4 до 20 мА |
Y = ± 0,1 % |
Y = ± 0,05 % /10 °С |
AO4C, 4 ан. вы хода |
14 бит |
от 0/4 до 20 мА |
Y = ± 0,1 % |
Y = ± 0,05 % /10 °С |
1 |
2 |
3 |
4 |
5 |
AO4V, 4 ан. вы хода |
14 бит |
от 0/2 до 10 В |
Y = ± 0,1 % |
y = ± 0,05 % /10 °С |
AO4H, 4 ан. вы хода |
14 бит |
от 0/4 до 20 мА |
Y = ± 0,1 % |
y = ± 0,05 % /10 °С |
AIU8H, 8 ан. входов |
от 4 до 20 мА |
12 бит |
Y = ± 0,15 % |
y = ± 0,05 % /10 °С |
AIH 8, 8 ан. входов |
от 0/4 до 20 мА |
12 бит |
Y = ± 0,1 % |
y = ± 0,05 % /10 °С |
AIR 8C, 8 ан. входов |
от 0/4 до 20 мА |
12 бит |
Y = ± 0,15 % |
y = ± 0,05 % /10 °С |
AIR 8H, 8 ан. входов |
от 4 до 20 мА |
12 бит |
Y = ± 0,15 % |
y = ± 0,05 % /10 °С |
AIR 8V, 8 ан. входов |
от 0/1 до 5 В |
12 бит |
Y = ± 0,25 % |
y = ± 0,05 % /10 °С |
TIR 61, 6 входов ТС |
Pt100: от минус 50 до 400 °С 3-х провод. соедин. |
14 бит |
Y = ± 0,02 % |
y = ± 0,002 %/°С |
TIR 62, 6 входов ТС |
Pt100:-50...400 °С 4-х провод. соедин. |
14 бит |
Y = ± 0,02 % |
y = ± 0,002 %/°С |
AOR4C |
12 бит |
от 0/4 до 20 мА |
в диапазоне от 0 до 0,5 мА y = ± 0,2 % в диапазоне от 0,5 до 20 мА y = ± 0,1 % |
y = ± 0,05 % /10 °С |
AOR4V5V |
12 бит |
от 0/1 до 5 В |
в диапазоне от 0 до 0,125 В y = ± 0,4 % в диапазоне от 0,125 до 5 В y = ± 0,2 % |
y = ± 0,05 % /10 °С |
AOR4V10V |
12 бит |
от 0/2 до 10 В |
в диапазоне от 0 до 0,25 В y = ± 0,4 % в диапазоне от 0,25 до 10 В y = ± 0,2 % |
y = ± 0,05 % /10 °С |
AI2B, 2 ан. входа |
± 40 мВ |
16 бит |
Y = ± 0,04 % |
y = ± 0,05 % /10 °С |
AI8CN, 8 ан. вхо дов |
от 0/4 до 20 мА |
16 бит |
y = ± 0,1 % |
y = ± 0,05 % /10 °С |
AII4H, 4 ан.входа |
от 0/4 до 20 мА |
16 бит |
y = ± 0,05 % |
y = ± 0,01 % /10 °С |
AII8CN, 8 ан. входов |
от 0/4 до 20 мА |
16 бит |
y = ± 0,05 % |
y = ± 0,01 % /10 °С |
AII8C, 8 ан. вхо дов |
от 0/4 до 20 мА |
16 бит |
y = ± 0,05 % |
y = ± 0,01 % /10 °С |
AII8V, 8 ан. вхо дов |
от 0/1 до 5 В |
16 бит |
y = ± 0,05 % |
y = ± 0,01 % /10 °С |
AO4DV, 4 ан. выхода |
14 бит |
± 10 В |
y = ± 0,1 % |
y = ± 0,05 % /10 °С |
1 |
2 |
3 |
4 |
5 | |
AOI4C, 4 ан. выхода |
14 бит |
от 0/4 до 20 мА |
Y = ± 0,1 % |
Y = ± 0,01 % /10 °С | |
AOI4H, 4 ан. выхода |
14 бит |
от 0/4 до 20 мА |
Y = ± 0,1 % |
Y = ± 0,01 % /10 °С | |
TCI8, 8 входов, мВ или термопары* |
± 72 мВ ± 144 мВ ± 288 мВ ± 576 мВ ТП: J от минус 210 до 1200 oC K от минус 200 до 1372 oC T от минус 200 до 400 oC E от минус 200 до 1000 oC S от минус 50 до 1768 oC R от минус 50 до 1768 oC B от 250 до 1820 oC N от минус 200 до 1300 oC G от 4,4 до 2316 oC C от 4,4 до 2316 oC D от минус 17,7 до 2316 oC Platinel II от 0..1300 oC |
16 бит |
Д = ± 0,76 oC** Д = ± 0,88 oC** Д = ± 0,86 oC** Д = ± 0,81 oC** Д = ± 4,8 oC** Д = ± 4,8 oC** Д = ± 4,8 oC** Д = ± 1,44 oC** Д = ± 1,7 oC** Д = ± 1,8 oC** Д = ± 1,7 oC** Д = ± 0,72 oC** | ||
TII4W3, TII4W4, 4 входа термо-преобр. сопротивления (3х и 4-х проводное подключение соответственно) |
Термопреобразователи сопротивления Cu-50 от минус 100 до 260 oC Pt-100 от минус 17,77 до 99,999 oC Cu-100 от минус 190 до 150 oC Ni-100 от минус 40 до 140 oC Cu-100 от минус 100 до 260 oC Ni-100 от минус 60 до 180 oC Pt-100 от минус 200 до 850 oC Ni-1000 от минус 100 до 204 oC Pt-1000 от минус 200 до 500 oC |
16 бит |
Д = ± 0,16 oC Д = ± 0,10 oC Д = ± 0,09 oC Д = ± 0,09 oC Д = ± 0,08 oC Д = ± 0,06 oC Д = ± 0,40 oC Д = ± 0,12 oC Д = ± 0,15 oC |
Д = ± 0,08 oC** Д = ± 0,05 oC** Д = ± 0,04 oC** Д = ± 0,05 oC** Д = ± 0,04 oC** Д = ± 0,03 oC** Д = ± 0,20 oC** Д = ± 0,06 oC** Д = ± 0,08 oC** | |
* канал компенсации температуры холодного спая отсутствует. Точностные характеристики модуля даны для случая температуры холодного спая равной 0 °С. ** в рабочих условиях. |
1 |
2 |
3 |
4 |
5 |
FI4V, 4 входа период следов. имп.; счет импульсов |
Гп||| — 5 мкс ^лед.имп от 1 мГц до 100 кГц |
24 бит |
6 = ± 0,015 %** | |
FI4S5, 4 входа период следов. имп.; счет импульсов |
Гми — 1 мкс ^лед.имп от 1 мГц до 400 кГц |
24 бит |
6 = ± 0,015 %** | |
FI4S24, 4 входа период следов. имп.; счет импульсов |
Гми — 1 мкс ^лед.имп от 1 МГЦ до 400 кГц |
24 бит |
6 = ± 0,015 %** | |
AIF4E, 4 входа и 4 выхода |
от минус 24 до 0 В |
16 бит |
Y = ± 0,1 % |
Y = ± 0,01 % /10 °С |
16 бит |
от 4 до 20 мА |
Y = ± 0,2 % |
Y = ± 0,02 % /10 °С | |
AIF4V, 4 входа и 4 выхода |
от 0 до 24 В |
16 бит |
Y = ± 0,1 % |
Y = ± 0,01 % /10 °С |
16 бит |
от 4 до 20 мА |
Y = ± 0,2 % |
Y = ± 0,02 % /10 °С | |
AIF8V, 8 входов |
от 0 до 24 В ± 5 В |
16 бит |
Y = ± 0,05 % |
Y = ± 0,01 % /10 °С |
AIT4C, 4 входа |
от 0/4 до 20 мА от 0/2 до 10 В |
16 бит |
Y = ± 0,05 % |
Y = ± 0,01 % /10 °С |
AIT4L, 4 входа |
от минус 10 до 10 В |
16 бит |
Y = ± 0,5 % |
темпер. коэф. ± 300 млн -1/10 °С |
AOI3S, 3 выхода |
14 битл |
± 100 мА* от 0/4 до 20 мА |
Y = ± 0,1 % |
Y = ± 0,01 % /10 °С |
FII4, 4 входа период следов. имп.; счет импульсов |
Гп||| — 5 мкс Гслед.ими £ 100 кГц |
24 бит |
6 = ± 0,015 %** |
* диапазон выходного сигнала при работе в комплекте с усилителем AO-AMPL. Без усилителя диапазон выходного сигнала: ± 40 мА.
** в рабочих условиях.
Таблица 3 - Характеристики измерительных преобразователей (усилителей тока)
Тип измерительного преобразователя |
Вход |
Выход |
Пределы допускаемой приведенной погрешности в рабочих условиях |
AO-AMPL |
± 25 мА |
± 2,5 А |
± 1 % |
Таблица 4 - Характеристики измерительных преобразователей (барьеров искрозащиты)
Тип измерительного преобразователя (изготовитель) |
Вход |
Выход |
Пределы допускаемой основной приведенной погрешности |
Допускаемый температурный коэффициент |
IPAQ-21LX, IPAQ-22LX (Inor Process AB, Shweden) |
от минус 10 до 500 мВ, ТС: Pt100, Pt1000, Ni100 3-х и 4-х пров. соед.; ТП: B, E, J, K, L, N, R, S, T, U |
от 4 до 20 мА |
± 0,1 % диапазо на |
± 0,01 %/°С |
KFD2-STC4-Ex1 (Pepperl+Fuchs Gmbh, Германия) |
от 0/4 до 20 мА |
от 0/4 до 20 мА |
± 0,1 % от верхнего предела диапазона |
± 0,4 мкА/°С |
MTL5074 (MEASUREMEENT TECHNOLOGY Ltd, Великобритания) |
± 75 мВ, от 3 до 150 мВ от 0 до 400 Ом ТС: Pt100, Pt1000, Ni100 2-х, 3-х и 4-х пров. соед.; ТП: B, E, J, K, N, R, S, T |
от 4 до 20 мА |
± 0,1 % диапазо на |
± 0,01 %/°С |
mD321, mD323 (Pepperl+Fuchs El-con s.r.l., Италия) |
от 4 до 20 мА |
от 4 до 20 мА или от 1 до 5 В |
± 0,1 % диапазо на |
± 0,01 %/ °С |
Примечания. 1 Дискретные модули, пассивные барьеры искрозащиты, источники питания, процессоры, входящие в состав комплекса, не являются измерительными компонентами и не требуют свидетельства об утверждении типа.
упомянутых изготовителей, внесенные в Г осударственный реестр средств измерений. |
Рабочие условия эксплуатации:
-
- температура окружающего воздуха: комплексов - от 15 до 30 °С; модулей аналогового ввода/вывода и барьеров - от 0 до 55 °С (нормальная температура 25 °С);
-
- относительная влажность от 5 до 95 % без конденсации;
-
- напряжение питания 220 В ± 10 % частотой (47 - 63) Гц; (18 - 32) В пост. тока.
Потребляемая мощность, габаритные размеры и масса зависят от конфигурации комплексов.
