Сведения о средстве измерений: 62133-15 Газоанализатор

Номер по Госреестру СИ: 62133-15
62133-15 Газоанализатор
(АМА i60 R2-EGR)

Назначение средства измерений:
Газоанализатор АМА i60 R2-EGR (далее - газоанализатор) предназначен для определения содержания оксида и диоксида углерода, суммы углеводородов, оксидов азота, углеводородов (метана), кислорода в газовых средах.

Внешний вид. Газоанализатор, http://oei-analitika.ru рисунок № 1

Внешний вид.
Газоанализатор
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 153206
ID в реестре СИ - 375606
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации,

Производитель

Изготовитель - Фирма "AVL Emission Test Systems"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

MV_4 Бытовые счетчики воды (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№1249 от 2015.10.30 Об утверждении типов средств измерений

№198 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Аккумуляторы и батареи" (ТК 044)

№3546 от 2010.09.13 Об утверждении Перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 27 декабря 2009 г.№347-ФЗ"Технический регламент о безопасности низковольтного оборудования"

№1199 от 2019.05.30 Об утверждении перечней правовых актов и их отдельных частей (положений), содержащих обязательные требования, соблюдение которых оценивается при проведении мероприятий по контролю в рамках осуществления федерального государственного метрологического надзора и государственного контроля (надзора) за соблюдением обязательных требований национальных стандартов и технических регламентов

Наличие аналогов СИ: Газоанализатор (АМА i60 R2-EGR)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "AVL Emission Test Systems"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
61954-15	Газоанализатор, AMA i60 D1-CD Фирма "AVL Emission Test Systems" (ГЕРМАНИЯ )	ОТ МП	1 год
62133-15	Газоанализатор, АМА i60 R2-EGR Фирма "AVL Emission Test Systems" (ГЕРМАНИЯ )	ОТ МП	1 год
62969-15	Газоанализатор, AMA i60 R1-EGR Фирма "AVL Emission Test Systems" (ГЕРМАНИЯ )	ОТ МП	1 год

P_2 Дерево связей производителей СИ и поверителей по годам

Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр (задается фильтром).

В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
   - MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
   - MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
   - год - период анализа данных в годах (от 2010 до н.д.).

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализатор (АМА i60 R2-EGR)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	Без модификации	4		0	4	0	3	0	3

Стоимость поверки Газоанализатор (АМА i60 R2-EGR)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение газоанализатора разделяется на две группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей анализаторов на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует высокому уровню.

Метрологические характеристики анализатора, указанные в таблице 2, нормированы с учетом ВПО.

Внешнее программное обеспечение IGEM AMA, идентификационные данные которого приведены в таблице 1, не оказывает влияния на метрологические характеристики, не даёт доступа к ВПО и не позволяет вносить в него изменения.

Таблица 1

Идентификационные данные (признаки)	IGEM AMA
Идентификационное наименование ПО	Platform V2.2.3.1566
Номер версии (идентификационный номер ПО)	V1.5
Цифровой идентификатор ПО	-

Знак утверждения типа

наносится на титульный лист руководства пользователя и (или) на лицевую панель газоанализатора.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в руководстве пользователя.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к газоанализатору АМА i60 R2-EGR

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Правила ЕЭК ООН № 49 Единообразные предписания, касающиеся подлежащих принятию мер по ограничению выбросов загрязняющих газообразных веществ и твердых частиц из двигателей с воспламенением от сжатия, предназначенных для использования на транспортных средствах, а также выбросов загрязняющих газообразных веществ из двигателей с принудительным зажиганием, работающих на природном газе или сжиженном нефтяном газе и предназначенных для использования на транспортных средствах.

Правила ЕЭК ООН № 96 Единообразные предписания, касающиеся официального утверждения двигателей с воспламенением от сжатия для установки на сельскохозяйственных и лесных тракторах и внедорожной подвижной технике в отношении выброса загрязняющих веществ этими двигателями.

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

Поверка

«Газоанализатор

директора ФБУ

осуществляется в соответствии с документом МП 62133-15 АМА i60 R2-EGR. Методика поверки», утвержденной зам. «Нижегородский ЦСМ" 14 июля 2015 г.

Основные средства поверки:

ГСО-ПГС в баллонах под давлением по ТУ 2114-014-20810646-2014.

Азот особой частоты по ГОСТ 9293-74 в баллонах под давлением

Изготовитель

«AVL Emission Test Systems», Германия
Graf-Landsberg-Strasse 1C, D-41460 Neuss
тел. +49 213 15 12 40

Заявитель

ООО «Объединенный инженерный центр» (ООО «ОИЦ») Группа «ГАЗ»
пр. Ленина, 88, г.Нижний Новгород, 603004
тел. (831) 290-91-00 тел./факс (831) 290-84-10

Испытательный центр

ФБУ «Нижегородский ЦСМ"
Россия, 603950 г.Нижний Новгород, ул. Республиканская, д.1
Тел./факс (831)428-78-78
E-mail: ncsmnnov@sinn.ru

Газоанализатор представляет собой стационарный, автоматический прибор непрерывного действия. В состав газоанализатора входят: пламенно-ионизационный анализатор углеводородов (FID), хемилюминесцентный анализатор оксидов азота (CLD), инфракрасный анализатор оксида и диоксида углерода (IRD). В состав газоанализатора входит также микропроцессор, контролирующий режимные параметры измерений и обрабатывающий результаты калибровки и данные измерений. Программное обеспечение позволяет задавать и контролировать режимные параметры, обрабатывать данные, рассчитывать коэффициент избытка воздуха и концентрацию токсичных компонентов в отработавших газах.

Проба газа , проходит последовательно через фильтр очистки от механических примесей, фильтр-влагоотделитель и фильтр тонкой очистки от аэрозолей. Одновременно анализируемая проба газа охлаждается до нужной температуры и поступает в зависимости от измеряемых компонентов в соответствующий анализатор.

Принцип действия анализатора углеводородов основан на свойстве атомов углерода ионизироваться в водородном пламени. Ионизированный поток газа пробы вызывает электрический ток между двумя электродами с разностью потенциалов. Значение этого тока прямо пропорционально значению количества атомов углерода.

Принцип действия анализатора оксида и диоксида углерода основан на избирательном поглощении инфракрасного излучения молекулами, имеющими ковалентную связь. Поток инфракрасного света проходит через оптические фильтры, пропускающие для каждого из измеряемых веществ излучение с определенной длиной волны, после чего поступает в измерительную ячейку с анализируемой газовой смесью. В измерительной ячейке поток инфракрасного излучения ослабляется пропорционально концентрации измеряемых веществ за счет поглощения его молекулами измеряемых газов.

Для измерений содержания кислорода используется парамагнитный сенсор. Принцип его действия основан на парамагнитных свойствах газообразного кислорода.

Для определения оксидов азота используется хемилюминесцентный анализатор, основанный на эмиссии света молекулами диоксида азота при переходе из возбужденного состояния на нижний энергетический уровень.

место нанесения клейма

Внешний вид. Газоанализатор (АМА i60 R2-EGR), http://oei-analitika.ru

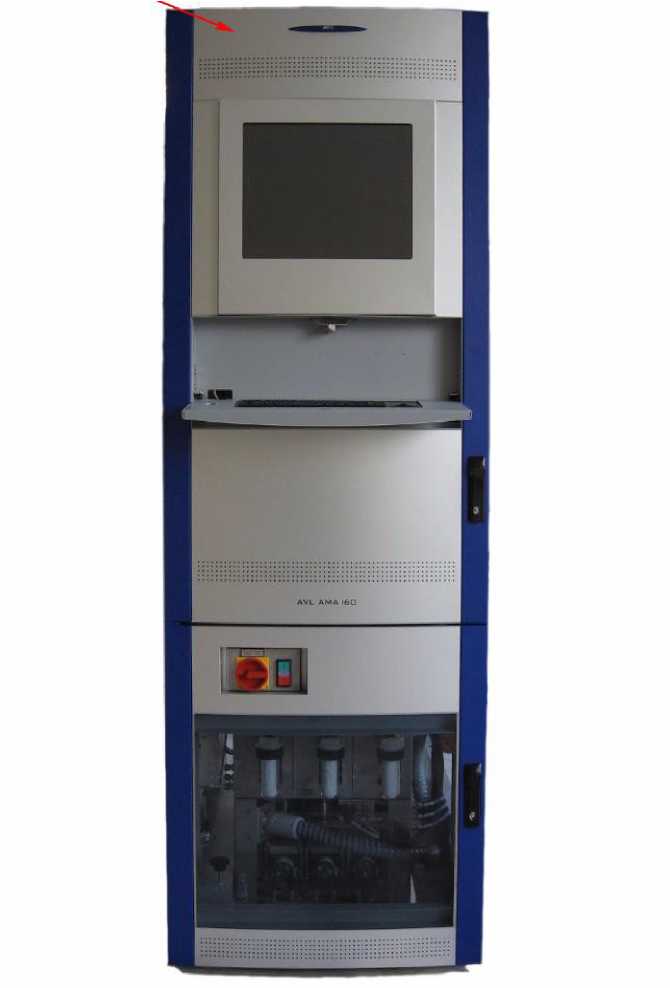

Рисунок 1 - Внешний вид газоанализатора

Газоанализатор АМА i60 R2-EGR Пробоотборник

Руководство пользователя

Методика поверки

Таблица 2 - Метрологические характеристики первого канала

Измеряемый компонент	Диапазон измерений объемной доли	Поддиапазон измерений	Пределы допускаемой погрешности
Измеряемый компонент	Диапазон измерений объемной доли	Поддиапазон измерений	приведенной	относительной
СО Н	(0 - 4,7) %	(0 - 0,47) %	±2 %	-
СО Н	(0 - 4,7) %	(0,47 - 4,7) %	-	±2 %
СО L	(0 - 750) млн^-1	(0 -75) млн^-1	±2 %	-
СО L	(0 - 750) млн^-1	(75 -750) млн^-1	-	±2 %
СО₂	(0 - 3,3) %	(0 - 0,33) %	±2 %	-
СО₂	(0 - 3,3) %	(0,33 - 3,3) %	-	±2 %
THC в пересчете на С₃Н₈	(0 600) млн	(0 - 60) млн^-1	±2 %	-
THC в пересчете на С₃Н₈	(0 600) млн	(60 - 600) млн^-1	-	±2 %
CH4	(0 - 600) млн	(0 - 60) млн^-1	±2 %	-
CH4	(0 - 600) млн	(60 - 600) млн^-1	-	±2 %
NO_X	(0 - 1250) млн	(0 - 125) млн^-1	±2 %	-
NO_X	(0 - 1250) млн	(125 - 1250) млн^-1	-	±2 %

Таблица 3 - Метрологические характеристики второго канала

Измеряемый компонент	Диапазон измерений объемной доли	Поддиапазон измерений	Пределы допускаемой погрешности
Измеряемый компонент	Диапазон измерений объемной доли	Поддиапазон измерений	приведенной	относительной
СО Н	(0 - 10) %	(0 - 1) %	±2 %	-
СО Н	(0 - 10) %	(1 - 10) %	-	±2 %
СО L	(0 - 5000) млн^-1	(0 - 500) млн^-1	±2 %	-
СО L	(0 - 5000) млн^-1	(500 - 5000) млн^-1	-	±2 %
СО2	(0 - 20) %	(0 - 2) %	±2 %	-
СО2	(0 - 20) %	(2 - 20) %	-	±2 %
THC в пересчете на С₃Н₈	(0-12500) млн^-1	(0-1250) млн^-1	±2 %	-
THC в пересчете на С₃Н₈	(0-12500) млн^-1	(1250-12500) млн^-1	-	±2 %
ИОх	(0 - 5000) млн	(0 - 500) млн^-1	±2 %	-
ИОх	(0 - 5000) млн	(500 - 5000) млн^-1	-	±2 %
O2	(0 - 25)%	(0 - 2,5) %	±2 %	-
O2	(0 - 25)%	(2,5 - 25) %	-	±2 %

-время прогрева, мин, не более

- время установления показаний, с, не более

- напряжение питания

- частота сети, Гц

- средняя наработка на отказ, час, не менее

380 В ±10%

50/60

5200

Условия эксплуатации:

- температура окружающего воздуха, С

- атмосферное давление, кПа

- относительная влажность, %

от плюс 10 до плюс 40

91 - 105

10 - 80

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

MV_4 Бытовые счетчики воды (эталоны организаций по областям измерений)

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Газоанализатор (АМА i60 R2-EGR)

Все средства измерений Фирма "AVL Emission Test Systems"

P_2 Дерево связей производителей СИ и поверителей по годам

Кто поверяет Газоанализатор (АМА i60 R2-EGR)

Стоимость поверки Газоанализатор (АМА i60 R2-EGR)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Заявитель

Испытательный центр

Описание средства измерений Газоанализатор (АМА i60 R2-EGR)

Комплектность средства измерений Газоанализатор (АМА i60 R2-EGR)

Метрологические и технические характеристики Газоанализатор (АМА i60 R2-EGR)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !
