Номер по Госреестру СИ: 62110-15
62110-15 Яркомеры
(BM-9, BM-9A)
Назначение средства измерений:
Яркомеры BM-9, BM-9A (далее по тексту - яркомеры) предназначены для измерения яркости источников света и отражающих поверхностей как в лабораторных, так и в производственных условиях.
Внешний вид.
Яркомеры
Рисунок № 1
Внешний вид.
Яркомеры
Рисунок № 2
Программное обеспечение
Яркомеры функционируют под управлением специального программного обеспечения MT-100, установленного на встроенный микропроцессор прибора и внешний компьютер, которые соединены между собой посредством USB-кабеля.
Управление измерениями может осуществляться как от микропроцессора яркомера, так и с внешнего компьютера.
ПО осуществляет контроль и управление всеми этапами измерений:
-
- выбор режима измерений (автоматический или ручной);
-
- выбор диапазона измерений;
-
- ввод и настройка справочных данных;
-
- ввод значения корректировки фактора цвета;
-
- обработка результатов измерений;
-
- вывод результатов измерений на экран ПК;
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MT-100 |
Номер версии (идентификационный номер) ПО |
1.11 и выше |
Цифровой идентификатор ПО |
05d02dc98d01 f0026d38c3f7cd0391976722644 |
Другие идентификационные данные, если имеются |
MD5 |
Программное обеспечение записано энергонезависимой памяти микропроцессора и в
энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён наличием пароля.
Установка обновленных версий ПО допускается только представителями предприятия
- изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом, а также на поверхность яркомеров, используя технологию трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений «Яркомеры TOPCON TECHNOHOUSE BM-9, BM-9A. Руководство по эксплуатации» раздел 2.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к яркомерам BM-9, BM-9A
ГОСТ 8.023-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений.
Поверка
Поверкаосуществляется по документу МП 023.М4-15 «ГСИ. Яркомеры BM-9, BM-9A. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 26 января 2015 года.
Основные средства поверки:
1 Источник яркости (эталонный образец) из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009.
Основные метрологические характеристики: диапазон измерения яркости 100 - 10000 кд/м2; пределы допускаемой относительной погрешности измерений яркости ± 0,5 •Ю-2.
2 Нейтральный светофильтр НС-10 из состава Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики: спектральный диапазон 380 — 780 нм коэффициент ослабления 100
Изготовитель
Фирма «TOPCON TECHNOHOUSE CORPORATION», Япония 75-1 Hasunuma-cho, Itabashi-ku, Tokyo 174-8580 Japan Телефон: +81-3(3558)2666; Факс: +81-3(3558)4661
E-mail:tairiku@tairiku-trading.co.jp
Заявитель
Представительство "Тайрику Трейдинг Ко, Лтд"
Адрес: 119049, Россия, г. Москва, 4-й Добрынинский пер., дом 6, этаж 2
Телефон: (499) 237-18-82, 237-19-26; факс: (495) 931-99-47
E-mail: tairiku@yandex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия яркомеров основан на преобразовании света, падающего или отраженного, в аналоговый сигнал электрического тока, который затем преобразуется в цифровой сигнал, поступающий на встроенный процессор для отображения результатов вычислений на дисплее.
В яркомерах используется сквозная система наблюдения на основе логических микросхем, построенных на основе биполярных транзисторов и резисторов (TTL), которая точно показывает область измерения. Оптическая система снижает блики, поэтому на измерения не влияют световые источники, находящиеся вне индицируемой зоны измерения. В качестве датчика используется кремниевый фотодиод, корригированный под функцию чувствительности человеческого глаза V(X).
Яркомеры производятся в трех модификациях:
-
- BM-920D, BM-9A20D с измерительным углом 2°;
-
- BM-910D, BM-9A10D с измерительным углом 1°;
-
- BM-902D, BM-9A02D с измерительным углом 0,2°.
При измерениях может использоваться коррекция фактора цвета.
Прибор также может отображать разницу или процентную разницу между результатами измерения и справочными данными.
При измерениях в зависимости от используемого источника освещения могут быть использованы две скорости измерения: «медленно» - для рассеянного света, «быстро» - для обычного освещения.
В яркомерах имеется USB-разъем для передачи данных на компьютер.
Конструктивно яркомеры выполнены в виде портативных приборов, состоящих из двух основных блоков:
-
- блока дисплея,
-
- измерительного блока.

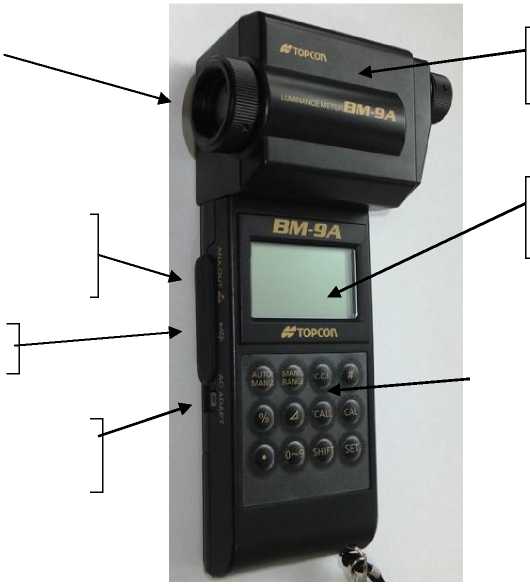

Общий вид яркомеров представлен на рисунке 1.
Окуляр
Объектив
Разъем
аналогового входа
USB разъем
Разъем
входа питания DC
Клавиатура
Панель дисплея
Измерительный
блок
Рисунок 1 - Общий вид яркомеров BM-9, BM-9A
Кнопка
ответного времени
Кнопка временной остановки
Сетевой переключатель
Винт для крепежа треножника
Места пломбирования
Место маркировки
Батарейный отсек

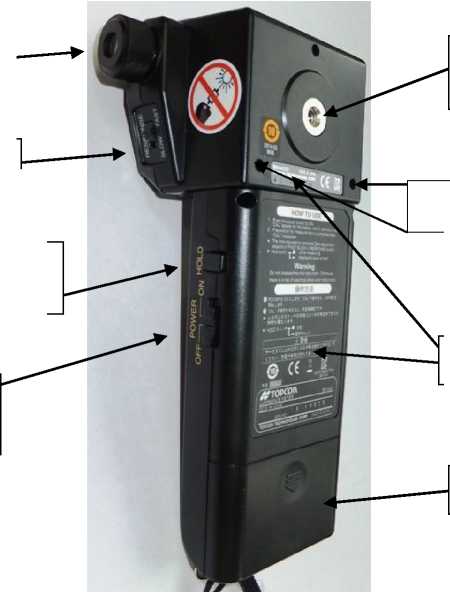

Рисунок 2 - Яркомеры BM-9, BM-9A с указанием мест нанесения маркировки и пломбирования (обратная сторона)
Перечень основного и дополнительного оборудования приведен в таблице 3.
Таблица 3
Наименование |
Количество, шт. |
Яркомер BM-9, BM-9A |
1 |
Разъем аналогового выхода |
1 |
Кожаный чехол |
1 |
USB2.0 кабель 1,5м |
1 |
CD-диск с USB-драйвером и руководством по эксплуатации |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
яркомеров представлены в таблице 2. Таблица 2
Наименование характеристики |
Номинальное значение | ||
BM-9 |
BM-9A | ||
У гол поля зрения |
0,2°, 1° |
, 2° | |
Диапазон показаний, кд/м2 |
0,01 - 19990000 |
0,01 - 28000000 | |
Диапазон измерений, кд/м2 |
1 - 10000 |
1 - 10000 | |
Пределы допускаемого значения | |||
относительной погрешности |
± 4 |
± 2 | |
измерения яркости, % | |||
Поле зрения |
5° | ||
Диаметр области измерения в |
Угол |
поля зрения: | |
зависимости от расстояния |
0,2° |
1° |
2° |
измерения, мм: | |||
350 |
0,95 |
4,7 |
9,5 |
400 |
1,12 |
5,6 |
1,2 |
600 |
1,82 |
9,1 |
18,2 |
800 |
2,53 |
12,7 |
25,3 |
1000 |
3,23 |
16,2 |
32,3 |
3000 |
10,2 |
51,1 |
102 |
5000 |
17,3 |
86,1 |
173 |
Продолжение таблицы 2
Оптическая система |
Объектив: f = |
36мм F2.5 | ||
Электропитание осуществляется от сети переменного тока с | ||||
напряжением, В |
100 - 240 | |||
частотой, Гц |
50 - 60 | |||
или от 2х аккумуляторных батарей типа АА с напряжением, В |
6 | |||
Габаритные размеры (ВхШхГ), мм, не более |
190x105x56,5 |
191x108x57 | ||
в т.ч. блок дисплея |
131x73,5x33 |
131 x 65 x 28 | ||
измерительный блок |
75,5x105x56,5 |
73x108x57 | ||
Масса (с батарейками), кг, не более |
0,450 |
0,350 | ||
в т.ч. блок дисплея |
0,200 |
0,130 | ||
измерительный блок |
0,250 |
0,220 | ||
Условия эксплуатации: - температура окружающего | ||||
воздуха, °С |
0 - 40 | |||
- относительная влажность | ||||
воздуха без конденсации, %, не более |
85 |
