Номер по Госреестру СИ: 62006-15
62006-15 Манометры деформационные мембранные
(SH, DS, MC)
Назначение средства измерений:
Манометры деформационные SH, DS, MC (далее манометры) предназначены для измерений избыточного, в том числе вакуумметрического, давления жидкостей и газов.
Внешний вид.
Манометры деформационные мембранные
Рисунок № 1
Внешний вид.
Манометры деформационные мембранные
Рисунок № 2
Внешний вид.
Манометры деформационные мембранные
Рисунок № 3

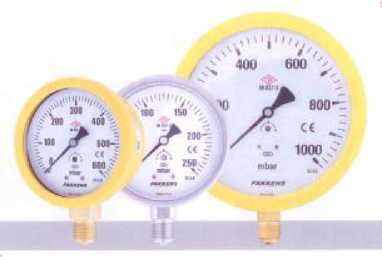

Внешний вид.
Манометры деформационные мембранные
Рисунок № 4

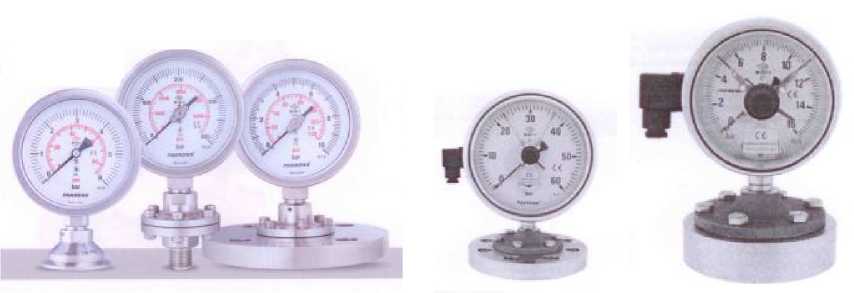

Внешний вид.
Манометры деформационные мембранные
Рисунок № 5
Общие сведения
Дата публикации - 05.11.2024
Срок свидетельства - 30.10.2021
Номер записи -
ID в реестре СИ - 375466
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MC 03000011 2,5, MC 03000011 2,5, MC 03000011 1,6, MC 03000011, MC 2,5, MC 1,6, MC, ITALY, EN837-1, EN-837-3, EN-837-1, EN 837-1, DS техн. с глицироновым заполнением., DS техн. с глицериновым заполнением., DS «PAKKENS», DS "PAKKENS", DS, ., -,
Производитель
Изготовитель - Фирма "PAKKENS"
Страна - ТУРЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1804
Выдано извещений - 123
Кол-во периодических поверок - 1696
Кол-во средств измерений - 872
Кол-во владельцев - 65
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 580 дн.
Приказы РСТ, где упоминается данный тип СИ
№1250 от 2015.10.30 Об утверждении типов средств измерений
№840 от 2024.03.28 Об утверждении предельного значения интервала между поверками для манометров показывающих
Наличие аналогов СИ: Манометры деформационные мембранные (SH, DS, MC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PAKKENS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61956-15 23.10.2021 |
Термометры манометрические, TI, TG Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
3 года |
|
62005-15 30.10.2021 |
Манометры деформационные с трубчатой пружиной, MH, MK, MG Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
2 года |
|
62006-15 30.10.2021 |
Манометры деформационные мембранные, SH, DS, MC Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
1 год |
|
62009-15 30.10.2021 |
Манометры дифференциальные, DG Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
2 года |
|
62145-15 30.10.2021 |
Термометры биметаллические, TE, TB Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
3 года |
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Манометры деформационные мембранные (SH, DS, MC)
Стоимость поверки Манометры деформационные мембранные (SH, DS, MC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
80 | 192 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
73 | 192 |
|
ООО "МЦ СЕВР ГРУПП" Москва |
300 | 192 |
|
ФБУ Коми ЦСМ Республика Коми |
165 | 192 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
396 | 192 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист фотохимическим или иным методом на циферблат манометра.
паспорта манометра и
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод прямых измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам деформационным мембранным SH, DS, MC
ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
Техническая документация компании «PAKKENS», Турция.
Поверка
Поверкаосуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
-
- вакуумметр поршневой ВП, пределы измерений: от минус 100.. .0 кПа, класс точности: 0,05
-
- манометры грузопоршневые:
МП-2,5, пределы измерений: 0.250 кПа, класс точности: 0,05.
МП-60, пределы измерений: 0,4.6 МПа, класс точности: 0,05.
МП-600, пределы измерений: 1,25.60 МПа, класс точности: 0,05.
МП-2500, пределы измерений: 1,6.250 МПа, класс точности: 0,05.
Изготовитель
Компания «PAKKENS», Турция
Organize Sanayi Bolgesi, Sari Cd No: 20 Bursa 16159, Turkey http://www.pakkens.com.tr
Испытательный центр
Федеральное государственное унитарное предприятие«Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: Москва, 119361, Россия, ул. Озерная, д.46 тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25 e-mail: office@vniims.ru, http://www.vniims.ru
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Под воздействием измеряемого давления, которое подается в измерительную камеру манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.
Для повышения вибро и износоустойчивости, в корпус манометра может заливаться демпфирующая жидкость.
Корпуса и чувствительные элементы манометров изготовлены из коррозионностойких материалов.
Манометры могут быть снабжены электроконтактным сигнализирующим устройством, обеспечивающим управление внешними электрическими цепями.
Общий вид манометров представлен на рисунках 1 и 2.
Рисунок 1 - Манометры деформационные мембранные SH, MC
Рисунок 2 - Манометры деформационные мембранные DS
Знак поверки в виде наклейки наносится на боковую поверхность корпуса, а в виде оттиска каучукового клейма - на защитное стекло лицевой панели таким образом, чтобы оттиск не мешал снятию показаний.
Таблица 1
|
Модель |
Диапазоны измерений |
|
SH |
от (0 ...4) до (0.40) кПа от (0 .60) до (0.2500) (кПа) (по спецзаказу) от (0 .40) до (0.400) (мбар) от (0 .0,6) до (0.25) бар (по спецзаказу) |
|
DS |
от (0 .60) кПа до (0. 100) (МПа) от (0 .0,6) до (0.1000) (бар) |
|
MC |
от (0 .2,5) до (0.100) (кПа) от (минус 0,25 .0) до (минус 100.0) (кПа) от (0 .25) до (0.1000) (мбар) от (минус 2,5 .0) до (минус 1000.0) (мбар) |
По заказу потребителя манометры могут поставляться в следующих единицах давления: psi, бар, Па, кг/см2, атм, мм рт. ст., мм вод. ст.
Пределы допускаемой основной приведенной погрешности пи, % от диапазона измерений: ±1,0; ±1,6
Вариация показаний, %: 1,0; 1,6
Пределы допускаемой основной приведенной погрешности сигнализирующего устройства, % от диапазона измерений: ±1,5; ±2,5
(для приборов с допускаемой основной приведенной погрешностью ±1,0; ±1,6, соответственно) Диапазон рабочих температур, °C
Для манометров без заполнения демпфирующей жидкостью: от минус 20 до плюс 60
Для манометров, заполненных демпфирующей жидкостью: от минус 30 до плюс 60
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры от нормальных условий в диапазоне рабочих температур на каждые 10°С, %: ±0,6
Габаритные размеры, мм, не более:
(ширина х высота х глубина) SH: от 100х 182х49 до 165х261х52
(диаметр корпуса х глубина)
DS: от 50х82х50 до 160x304x255 MC: от 63х117х30 до 194х213х56,5 194х91
|
Масса, г, не более для манометров, без заполнения демпфирующей жидкостью: |
SH: от 250 до 7 000 DS: от 250 до 7 500 MC: 250 от до 2140 |
|
для манометров, заполненных демпфирующей жидкостью: |
SH: от 270 до 7 100 DS: от 260 до 7 700 MC: 260 от до 2140 |
|
Средний срок службы, лет: |
10 |
|
|
