Номер по Госреестру СИ: 61984-15
61984-15 Комплексы фото-, видеофиксации системы мобильного контроля
(Нет данных)
Назначение средства измерений:
Комплексы фото видео фиксации системы мобильного контроля (далее - комплексы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат в системе координат ПЗ-90.11 и синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) с целью фото и видео фиксации факта проезда транспортных средств в зоне контроля.
Внешний вид.
Комплексы фото-, видеофиксации системы мобильного контроля
Рисунок № 1
Внешний вид.
Комплексы фото-, видеофиксации системы мобильного контроля
Рисунок № 2
Внешний вид.
Комплексы фото-, видеофиксации системы мобильного контроля
Рисунок № 3
Программное обеспечение
Комплексы работают под управлением специализированного программного обеспечения (ПО) «Mobil Spot».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
Идентификационное данные (признаки) |
Значение |
Идентификационное наименование ПО |
ED MobilSpot.exe |
Номер версии (идентификационный номер ПО) |
1.2.0.6 и выше |
Цифровой идентификатор ПО |
- |
Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, на корпус монитора сенсорного SunitF10 в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийКомплексы фото видео фиксации системы мобильного контроля. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам фото видео фиксации системы мобильного контроля
-
1 ГОСТ Р 8.750-2011 ГСОЕИ. Государственная поверочная схема для координатновременных средств измерений.
-
2 Техническая документация фирмы-изготовителя
Поверка
Поверка осуществляется в соответствии с документом 651-15-31 МП «Комплексы фото видео фиксации системы мобильного контроля. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г.Основные средства поверки:
-
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15): погрешность синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ± 1 мкс;
-
- государственный рабочий эталон единиц координат местоположения 1 разряда в области пространства до 8000000 м от поверхности геоида, скорости в диапазоне от 0 до 12000 м/с, беззапросной дальности в диапазоне от 0 до 90000000 м, скорости изменения беззапросной дальности, в диапазоне от 0 до 11000 м/с, углов пространственной ориентации в диапазоне от 0° до 360° (рег. № 3.1.ZZT.0168.2015): доверительная граница погрешности (р = 0,67) хранения абсолютных координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011 не более 0,01 м.
Изготовитель
Фирма «ARH Informatikai Zrt.», Венгрия
ALKOTAS UTCA 41, BUDAPEST, 1123, HUNGARY
Phone: +36 1 201 9650 / Fax: +36 1 201 9651
http://arh.hu
Заявитель
Общество с ограниченной ответственностью «ГИА - Системы платности»ИНН 7704703274
Юридический и почтовый адрес: 143421, Московская область, Красногорский район, д. Бузланово, ул. Новый поселок, д. 9
Телефон/Факс: +7 (495) 642-67-05
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Место нахождения (юридический адрес): Российская Федерация, 141570,
Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес предприятия: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево
Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Принцип действия комплексов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазон L1 и GPS на частоте L1, определении, хранении и передаче в центр обработки данных (ЦОД) данных о координатах средства контроля, дате и времени проезда зоны контроля контролируемым транспортным средством.
Конструктивно комплекс состоит из видеокамеры WTK-363, контроллера промышленного SunitFD2, совмещенной GSM/GPRS/ГЛОНАСС/GPS антенны (выходное сопротивление 50 Ом, коэффициент усиления: не менее 28 дБ (для навигационных сигналов), не мене 4 дБ (для сигналов связи)), монитора сенсорного SunitF10 и эксплуатируется установленным на колесное транспортное средство. Измерения комплекс проводит только при полной остановке колесного транспортного средства.
Управление режимами работы и отображение измерительной информации комплексов осуществляется с помощью программного обеспечения «Mobil Spot».
Обмен данными между комплексом и ЦОД осуществляется по беспроводным каналам связи.
Результаты измерений комплексов могут использоваться, в том числе, для фиксации системой взимания платы в счет возмещения вреда, причиняемого автомобильным дорогам общего пользования федерального значения транспортными средствами, имеющими разрешенную максимальную массу свыше 12 тонн, административных правонарушений.
Внешний вид комплексов приведен на рисунках 1-3.
Рисунок 1 - Общий вид комплекса
Рисунок 2- Место нанесения знака утверждения типа
Место нанесения
знака утверждения типа
*UN!T 'S
I

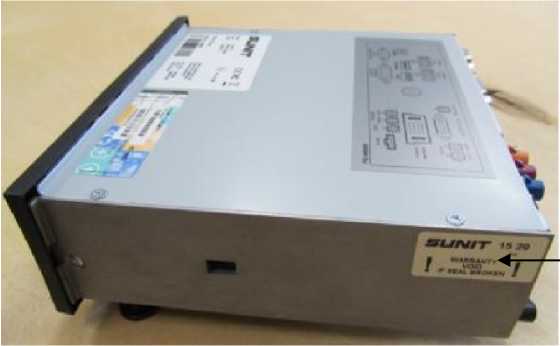

Рисунок 3- Схема пломбировки от несанкционированного доступа контроллера промышленного SunitFD2
Места пломбировки от несанкционированного доступа
Комплектность комплекса приведена в таблице 2.
Таблица 2
1 Комплекс фото видео фиксации системы мобильного контроля в составе: |
1 шт. |
1.1 Видеокамера WTK-363 |
1 шт. |
1.2 Контроллер Sunit FD2 |
1 шт. |
1.3 Монитор сенсорный Sunit F10 |
1 шт. |
1.4 Совмещенная GSM/GPRS/rGOI IACC/GPS антенна |
1 шт. |
2 Комплект соединительных и интерфейсных кабелей |
1 компл. |
3 Комплект эксплуатационных документов |
1 компл. |
комплекса приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение характеристики |
Доверительные границы погрешности (по уровню вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), с |
± 1 |
Доверительные границы погрешности (по уровню вероятности 0,95) определения координат в плане в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3, м |
± 15 |
Доверительные границы погрешности (по уровню вероятности 0,95) определения высоты в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3, м |
± 20 |
Напряжение питания от источника постоянного тока, В |
от 11,5 до 24 |
Габаритные размеры, мм, не более (длина х ширина х высота) видеокамера WTK-363 |
392 х 210 х 389 |
контроллер SunitFD2 |
189 х 60 х 198 |
монитор сенсорный Sunit F10 |
244 х 202 х 46 |
Масса, кг, не более видеокамера WTK-363 |
12 |
контроллер SunitFD2 |
0,8 |
монитор сенсорный Sunit F10 |
1,2 |
Рабочие условия эксплуатации (за исключением совмещенной GSM/GPRS/IGOIIACC/GPS антенны и видеокамеры WTK-363): - температура окружающего воздуха, °С |
от 1 до 35 |
- относительная влажность при 45 °С, %, не более Рабочие условия эксплуатации совмещенной |
90 |
GSM/GPRS/IGOIIACC/GPS антенны и видеокамеры WTK-363: - температура окружающего воздуха, °С |
от минус 50 до 55 |
- относительная влажность при 25 °С, %, не более |
до 100 |
