Номер по Госреестру СИ: 61902-15
61902-15 Источники питания измерительные
(Keithley 2290)
Назначение средства измерений:
Источники питания измерительные серии Keithley 2290 (далее - источники питания) предназначены для воспроизведения стабилизированного напряжения постоянного тока на резистивной нагрузке.
Внешний вид.
Источники питания измерительные
Рисунок № 1
Внешний вид.
Источники питания измерительные
Рисунок № 2
Внешний вид.
Источники питания измерительные
Рисунок № 3
Программное обеспечение
Программное обеспечение, установленное на встроенный микроконтроллер, выполняет функции управления режимами, обработки и представления измерительной информации.
Уровень защиты от непреднамеренных и преднамеренных изменений - «низкий» по
Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2, Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
идентификационное наименование |
2290 Firmware |
идентификационный номер версии |
v1.00 и выше |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в разделах 2, 3 документов «Источники питания измерительные Keithley 2290-5. Руководство по эксплуатации» и «Источники питания измерительные Keithley 2290-10. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к источникам питания измерительным серии Keithley 2290
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 •IO-16 30 А.
ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.
ГОСТ 12.2.091-2012 (IEC 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
Поверка
Поверкаосуществляется по документу KI-2290-2015 МП «Источники питания измерительные серии Keithley 2290. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.07.2015 г.
Рекомендуемое средство поверки:
- мультиметр цифровой Keithley 2002 (относительная погрешность измерения постоянного напряжения от 0,5 до 1000 В не более ± 0,003 %, относительная погрешность измерения силы постоянного тока от 100 мкА до 5 мА не более ± 0,04 %);
Вспомогательное оборудование:
- делитель напряжения Fluke 80K-40 (диапазон напряжения от 0 до 40 кВ; коэффициент деления 1000:1; входное сопротивление 1 ГОм).
Изготовитель
Компания “Keithley Instruments, Inc.”, США;
Адрес: 28775 Aurora Road, Cleveland Ohio, USA;
тел./факс 1-888-534-8453, e-mail info@keithley.com
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер») Адрес: 127254, Москва, Огородный проезд, д. 5, стр. 5;
тел./факс (495)926-71-85, e-mail post@actimaster.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Источники питания выполнены по классической линейной схеме. Регулировка напряжения и силы тока в нагрузке осуществляется вручную с лицевой панели либо дистанционно от внешнего компьютера через интерфейс IEEE-488 (GPIB). Значения установленных величин напряжения и силы тока отображаются на цветном жидкокристаллическом дисплее. На задней панели имеются аналоговый вход для управления выходным напряжением и аналоговые выходы, напряжение на которых пропорционально значениям выходного напряжения и силы тока.
В комплект поставки по заказу входит устройство защиты тестируемой цепи от высокого напряжения Keithley 2290-PM-200.
В серии Keithley 2290 имеются две модели 2290E-5 и 2290-10, отличающиеся максимальными значениями воспроизводимых значений напряжения и силы тока.
Конструктивно источники питания выполнены в виде моноблока в настольном исполнении. Фотографии передней и задней панели показаны на рисунках 1 - 4.
Рисунок 1 - Передняя панель модели 2290E-5
Рисунок 2 - Передняя панель модели 2290-10
место размещения знака утверждения типа и знака поверки
место пломбирования (защитный стикер)

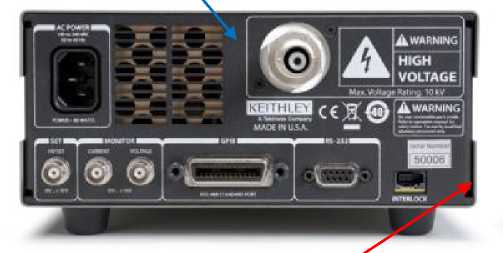

Рисунок 3 - Задняя панель модели 2290E-5
место размещения знака утверждения типа и знака поверки
место пломбирования (защитный стикер)
Рисунок 4 - Задняя панель модели 2290-10
Комплектность источников питания приведена в таблице 3.
Таблица 3 - Комплектность источников питания
Наименование и обозначение |
Кол-во |
Источник питания измерительный Keithley 2290E-5/ 2290-10 |
1 шт. по заказу |
Кабель сетевой A1 |
1 шт. |
Устройство защиты от высокого напряжения Keithley 2290-PM-200 |
1 шт. |
Кабель с контактами блокировки выхода Keithley 2290-INT-CABLE |
1 шт. по заказу |
Компакт-диск с документацией |
1 шт. |
Кабели и принадлежности |
по заказу |
Руководство по эксплуатации (на компакт-диске) |
1 шт. |
Методика поверки KI-2290-2015 МП |
1 шт. |
источников питания представлены в таблице 2.
Таблица 2 -
Наименование характеристики |
Значение |
1 |
2 |
диапазон воспроизведения напряжения, В | |
2290E-5 |
от 50 до 5000 |
2290-10 |
от 100 до 10000 |
разрешение установки и индикации напряжения |
1 В |
диапазон силы тока в нагрузке, мА | |
2290Е-5 |
от 0,4 до 5 |
2290-10 |
от 0 до 1 |
разрешение индикации силы тока |
1 мкА |
пределы допускаемой абсолютной погрешности воспроизведения напряжения U при температуре (23 ± 5) °C и относительной влажности воздуха не более 70 % | |
2290Е-5 |
± (1-10-и+ и0) где U0 = 2,5 В |
2290-10 |
±6В |
пределы допускаемой абсолютной погрешности индикации напряжения U при температуре (23 ± 5) °C и относительной влажности воздуха не более 70 % | |
2290E-5 |
± 5 В |
2290-10 |
± 8 В |
нестабильность воспроизводимого напряжения при изменении силы тока в нагрузке от 0 до 100 % диапазона, типовое значение, не более | |
2290Е-5 |
± 0,005 % |
2290-10 |
± 0,04 % |
нестабильность воспроизводимого напряжения при отклонении напряжения сети на ± 10 % от номинального значения, типовое значение, не более |
± 0,001 % |
временная нестабильность воспроизводимого напряжения, типовое значение, не более | |
за 1 час |
± 0,01 % |
за 8 часов |
± 0,03 % |
уровень пульсаций и шумов напряжения в диапазоне частот от 300 ' типовое значение (скз), не более |
Гц до 300 кГц, |
2290Е-5 |
10 мВ |
2290-10 |
100 мВ |
Продолжение таблицы 2
1 |
2 |
пределы допускаемой абсолютной погрешности установки силы тока I в нагрузке при температуре (23 ± 5) °C и относительной влажности воздуха не более 70 % | |
2290E-5 |
± 3 мкА |
2290-10 |
± 5 мкА |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
габаритные размеры (ширина х высота х глубина), мм |
206 х 89 х 406 |
масса, не более | |
2290Е-5 |
5,5 кг |
2290-10 |
3,7 кг |
напряжение сети питания, В | |
2290Е-5 |
240 ± 24 |
2290-10 |
от 90 до 264 |
частота сети питания, Гц | |
2290Е-5 |
50 ±0,5 |
2290-10 |
от 47 до 63 |
потребляемая мощность от сети 220 В/50Гц, не более | |
2290Е-5 |
55 Вт |
2290-10 |
75 Вт |
рабочий диапазон температур (без конденсата), °C |
от 0 до 40 |
электромагнитная совместимость (для класса “А”) |
но ГОСТ Р 51522.1-2011 |
безопасность |
ноГОСТ 12.2.091-2012 |
