Номер по Госреестру СИ: 61750-15
61750-15 Системы видеоизмерительные портального типа
(OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage)
Назначение средства измерений:
Системы видеоизмерительные портального типа OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage (далее приборы) предназначены для измерений геометрических размеров, отклонений формы и расположения поверхностей элементов деталей.
Внешний вид.
Системы видеоизмерительные портального типа
Рисунок № 1
Внешний вид.
Системы видеоизмерительные портального типа
Рисунок № 2
Внешний вид.
Системы видеоизмерительные портального типа
Рисунок № 3
Внешний вид.
Системы видеоизмерительные портального типа
Рисунок № 4
Внешний вид.
Системы видеоизмерительные портального типа
Рисунок № 5
Внешний вид.
Системы видеоизмерительные портального типа
Рисунок № 6
Внешний вид.
Системы видеоизмерительные портального типа
Рисунок № 7
Внешний вид.
Системы видеоизмерительные портального типа
Рисунок № 8
Внешний вид.
Системы видеоизмерительные портального типа
Рисунок № 9
Внешний вид.
Системы видеоизмерительные портального типа
Рисунок № 10
Программное обеспечение
Системы видеоизмерительные портального типа OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage оснащены программным обеспечением Measure-X или MeasureMind 3D или ZONE3 (в зависимости от комплектации), которое управляет подсветкой и масштабированием, функцией автофокусировки, автоматическим обнаружением границ и контуров, корректировки модели видимого объекта, измерением расстояний и углов, построения объектов (проекции, пересечения), контактными измерениями двумерных и трехмерных элементов, отображения на экране изображения с видеокамеры. Отличия ПО Measure-X, MeasureMind 3D, ZONE3 заключается в разных интерфейсах и возможностях обработки измеренных значений и выдаче отчетов. Вычислительный алгоритм ПО расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является программный ключ. HASP (программа, направленная на борьбу с нарушением авторских прав (на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита ПО соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения приборов
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО |
Другие идентификационные данные (если имеются) |
Measure-X |
5.2.21.0 |
148b2526dc81b71d74 de6704405da94d |
MD5 |
Measure Mind 3D |
1.0.1.0 |
23afa412158e0ac8ee0 5275d53a4dbcc |
MD5 |
Zone 3 |
3.1.0 |
62ae5782f80eb50438d 276ca57fc34fa |
MD5 |
Программное обеспечение является неизменным. Средства для программирования или
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на боковую часть станины системы методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в документах «Системы видеоизмерительные портального типа OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам видеоизмерительным портального типа OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage.
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 61750-15 «Системы
видеоизмерительные портального типа OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage. Методика поверки» разработанным и утвержденным ФГУП «ВНИИМС» в феврале 2015 г.
Основные средства поверки: меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011, меры длины штриховые (стеклянные) 2-го разряда по ГОСТ Р 8.763-2011.
Изготовитель
Quality Vision International, Inc., США.850 Hudson Avenue, Rochester, New York 14621 USA.
Тел. 585-544-0450, факс: 585-544-0131.
E-mail: marketing@qvii.com.
Заявитель
ЗАО «Мастер-ФИТ», г. Санкт-Петербург
Юр. адрес: 192171, г. Санкт-Петербург, ул. Седова, 65А
Тел. (812) 336-40-50, факс (812) 560-00-22
E-mail: meriteI@metrologi.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Приборы серии Sprint MVP в зависимости от диапазонов измерений выпускаются 8 модификаций (табл. 2-3). Модификацию Sprint MVP 624 оснащают дополнительной измерительной шкалой и приводом по оси Y (модификация 624 с опцией MVP-24HP).
Приборы серии CNC в зависимости от диапазонов измерений выпускаются 10 модификаций (табл. 3-5).
Приборы серии Flash CNC в зависимости от диапазонов измерений выпускаются двух модификаций (табл. 3).
Приборы серии ZIP Advance в зависимости от диапазонов измерений выпускаются двух модификаций (табл. 5).
Приборы серии ZIP в зависимости от диапазонов измерений и разрешения измерительных шкал выпускаются 10 модификаций (табл. 5-7).
Приборы серии Vantage в зависимости от диапазонов измерений выпускаются 6 модификаций (табл. 7-8). Модификации Vantage 650 и 800 оснащают дополнительной измерительной шкалой с разрешением 0,05 мкм (модификации Vantage 650 с опцией VAN-HRS65 и Vantage 800 с опцией VAN-HRS80).
Принцип работы приборов основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока, измерения оптоэлектронным блоком необходимых параметров и последующей обработкой данных в ПО. При измерениях по оси Z предусмотрена функция автофокусировки. Опционально приборы могут быть оснащены контактными (Renishaw TP-20, TP-200), бесконтактными оптическими датчиками (лазерные датчики DRS, TTL, Telestar), дополнительными объективами.
Системы видеоизмерительные портального типа OGP могут быть с подвижным ( Sprint MVP 624/1500/1550/1552, CNC 1500/1550/1552) и неподвижным (Vantage 300/450/650, Zip 450/800/1200, Zip Advance 450, Flash CNC 200/300, CNC 500/670) порталом.
Приборы состоят гранитного основания, измерительного стола, встроенных измерительных шкал, оптоэлектронного измерительного блока, включающего осветитель, оптическую систему и датчики, вычислительного блока и персонально компьютера (ПК).
Управление перемещениями по осям осуществляется при помощи ЧПУ. Измерения проводятся в ручном и автоматическом режимах. В автоматическом режиме управление осуществляется с помощью компьютера. В процессе работы видеоизмерительной системы на экран монитора выводится программа измерения, CAD модель, изображение измеряемой детали, окна настроек и средств измерения.

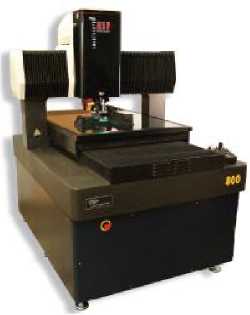

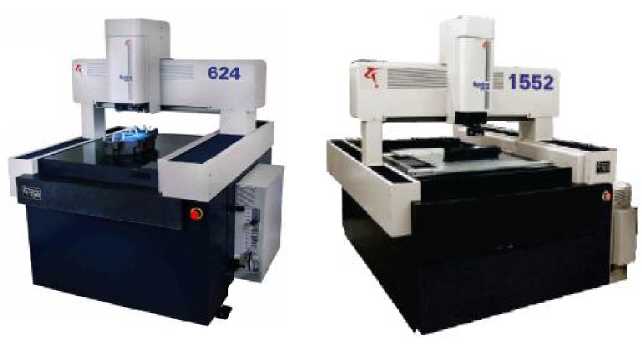

а б В Рисунок 1 - Приборы портального типа OGP серий: а) Sprint MVP 624;
б) Sprint MVP 1500,1550 и 1552; в) Zip 450 и Zip Advance 450;

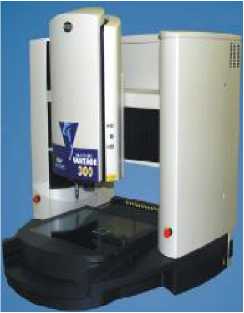

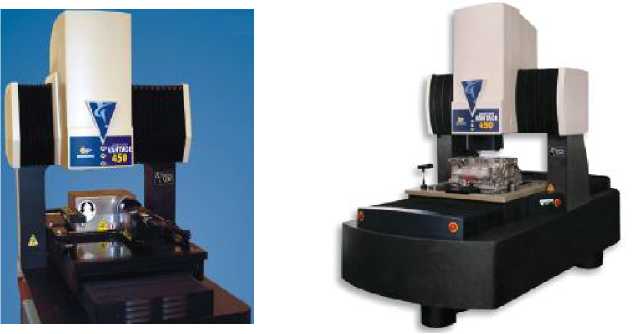

а б В Рисунок 2 - Приборы портального типа OGP серий: а) Vantage 300;
а
б) Vantage 450; в) Vantage 650 б В Рисунок 3 - Приборы портального типа OGP серий: а) Zip 800 и 1200; б) Flash CNC 200; в) Flash CNC 300
а
б
Рисунок 4 - Системы видеоизмерительные а) CNC 500;
6)CNC 670; в) CNC 1500, 1550, 1552
Таблица 2 - приборов Sprint MVP
Sprint MVP | |||||||
Модификация |
624 |
624* с опцией MVP-24HP |
624* |
1500 |
1500* |
1550 |
1550* |
Диапазон измерений, мм - По оси X |
От 0 до 624 |
От 0 до 624 |
От 0 до 624 |
От 0 до 900 |
От 0 до 900 |
От 0 до 1240 |
От 0 до 1240 |
- По оси Y |
От 0 до 624 |
От 0 до 624 |
От 0 до 624 |
От 0 до 1500 |
От 0 до 2000 |
От 0 до 1500 |
От 0 до 2000 |
- По оси Z |
От 0 до 200 |
От 0 до 300 |
От 0 до 300 |
От 0 до 200 |
От 0 до 200 |
От 0 до 200 |
От 0 до 200 |
Пределы допускаемой абсолютной | |||||||
погрешности линейных измерений |
± (3,6+8L/1000) |
± (2,2+5L/1000) |
± (3,6+8L/1000) |
± (3,6+8L/1000) |
± (3,9+8L/1000) | ||
по осям X и Y, мкм (L в мм) | |||||||
Пределы допускаемой абсолютной | |||||||
погрешности линейных измерений |
± (5,0+8L/1000) |
± (3,0+5L/1000) |
± (5,0+8L/1000) |
± (5,0+8L/1000) |
± (5,5+8L/1000) | ||
в плоскости осей XY, мкм (L в мм) | |||||||
Пределы допускаемой абсолютной | |||||||
погрешности линейных измерений по оси Z, мкм (L в мм) | |||||||
-Оптический датчик |
± (4,0+8L/1000) |
± (4,0+8L/1000) |
± (4,0+8L/1000) |
± (4,0+8L/1000) |
± (4,0+8L/1000) | ||
Разрешение измерительных шкал, |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 | ||
мкм | |||||||
Масса, не более, кг |
930 |
930 |
1090 |
2754 |
5892 |
5460 |
8543 |
Габаритные размеры, мм, не более | |||||||
- длина |
1425 |
1425 |
1425 |
2286 |
2954 |
2540 |
3300 |
- ширина |
1400 |
1400 |
1400 |
1680 |
1850 |
1905 |
2065 |
- высота |
1655 |
1655 |
1755 |
1625 |
1625 |
1625 |
1625 |
Sprint |
MVP |
Flash CNC |
CNC | |||
Модификация |
1552 |
1552* |
200 |
300 |
500 |
500* |
Диапазон измерений, мм | ||||||
- По оси X |
От 0 до 1500 |
От 0 до 1500 |
От 0 до 200 |
От 0 до 300 |
От 0 до 500 |
От 0 до 500 |
- По оси Y |
От 0 до 1500 |
От 0 до 2000 |
От 0 до 200 |
От 0 до 300 |
От 0 до 450 |
От 0 до 610 |
- По оси Z |
От 0 до 200 |
От 0 до 200 |
От 0 до 150 |
От 0 до 250 |
От 0 до 200 |
От 0 до 400 |
Пределы допускаемой абсолютной | ||||||
погрешности линейных измерений |
± (6,1+8L/1000) |
± (1,5+6L/1000) |
± (1,3+5L/1000) |
± (1,8+5L/1000) | ||
по осям X и Y, мкм (L в мм) | ||||||
Пределы допускаемой абсолютной | ||||||
погрешности линейных измерений |
± (8,5+8L/1000) |
± (2,0+6L/1000) |
± (1,8+5L/1000) |
± (2,5+5L/1000) | ||
в плоскости осей XY, мкм (L в мм) | ||||||
Пределы допускаемой абсолютной | ||||||
погрешности линейных измерений по оси Z, мкм (L в мм) | ||||||
-Оптический датчик |
± (4,0+8L/1000) |
± (3,5+6L/1000) |
± (3,4+5L/1000) |
± (3,0+8L/1000) | ||
- Контактный датчик |
- |
± (2,5+6L/1000) |
± (2,4+5L/1000) |
± (2,0+8L/1000) | ||
- Лазерный датчик TTL |
- |
± (2,5+6L/1000) |
± (2,4+5L/1000) |
± (2,0+8L/1000) | ||
Разрешение измерительных шкал, |
0,5 |
0,5 |
0,5 |
0,5 | ||
мкм | ||||||
Масса, не более, кг |
6380 |
9520 |
100 |
160 |
960 |
1460 |
Габаритные размеры, мм, не более | ||||||
- длина |
2540 |
3350 |
760 |
800 |
1140 |
1370 |
- ширина |
2159 |
2250 |
600 |
850 |
1200 |
1250 |
- высота |
1625 |
1625 |
730 |
800 |
1530 |
1780 |
СКС | ||||||
Модификация |
670 |
670* |
1500 |
1500* |
1550 |
1550* |
Диапазон измерений, мм | ||||||
- По оси X |
От 0 до 650 |
От 0 до 650 |
От 0 до 900 |
От 0 до 900 |
От 0 до 1240 |
От 0 до 1240 |
- По оси Y |
От 0 до 660 |
От 0 до 660 |
От 0 до 1500 |
От 0 до 2000 |
От 0 до 1500 |
От 0 до 2000 |
- По оси Z |
От 0 до 200 |
От 0 до 400 |
От 0 до 200 |
От 0 до 200 |
От 0 до 200 |
От 0 до 200 |
Пределы допускаемой абсолютной | ||||||
погрешности линейных измерений |
± (1,5+5L/1000) |
± (1,5+5L/1000) |
± (3,2+8L/1000) |
± (3,6+8L/1000) | ||
по осям X и Y, мкм (L в мм) | ||||||
Пределы допускаемой абсолютной | ||||||
погрешности линейных измерений |
± (2,0+5L/1000) |
± (2,0+5L/1000) |
± (4,5+8L/1000) |
± (5,0+8L/1000) | ||
в плоскости осей XY, мкм (L в мм) | ||||||
Пределы допускаемой абсолютной | ||||||
погрешности линейных измерений | ||||||
по оси Z, мкм (L в мм) | ||||||
-Оптический датчик |
± (3.0+8L/1000) |
± (3,0+8L/1000) |
± (3,0+8L/1000) | |||
- Контактный датчик |
± (2,0+8L/1000) | |||||
- Лазерный датчик TTL |
± (2,0+8L/1000) | |||||
Разрешение измерительных шкал, |
0,5 |
0,5 |
0,5 |
0,5 | ||
мкм | ||||||
Масса, не более, кг |
1800 |
2100 |
2590 |
5780 |
5460 |
8560 |
Габаритные размеры, мм, не более | ||||||
- длина |
1830 |
1830 |
2300 |
2980 |
2540 |
3310 |
- ширина |
1560 |
1560 |
1680 |
1770 |
1905 |
2060 |
- высота |
1960 |
2160 |
1630 |
1670 |
1625 |
1680 |
CNC |
Zip Advance |
ZIP | |||||
Модификация |
1552 |
1552* |
450 |
450* |
450 |
450* | |
Диапазон измерений, мм | |||||||
- По оси X |
От 0 до 1500 |
От 0 до 1500 |
От 0 до 450 |
От 0 до 450 |
От 0 до 450 |
От 0 до 450 | |
- По оси Y |
От 0 до 1500 |
От 0 до 2000 |
От 0 до 450 |
От 0 до 610 |
От 0 до 450 |
От 0 до 610 | |
- По оси Z |
От 0 до 200 |
От 0 до 200 |
От 0 до 200 |
От 0 до 200 |
От 0 до 200 |
От 0 до 400 | |
Пределы допускаемой абсолютной | |||||||
погрешности линейных измерений |
± (5,7+8L/1000) |
± (1,3+4L/1000) |
± (1,3+4L/1000) | ||||
по осям X и Y, мкм (L в мм) | |||||||
Пределы допускаемой абсолютной | |||||||
погрешности линейных измерений |
± (8,0+8L/1000) |
± (1,8+4L/1000) |
± (1,8+4L/1000) | ||||
в плоскости осей XY, мкм (L в мм) | |||||||
Пределы допускаемой абсолютной | |||||||
погрешности линейных измерений по оси Z, мкм (L в мм) | |||||||
-Оптический датчик |
± (3,0+8L/1000) |
± (2,0+5L/1000) |
± (2,0+5L/1000) | ||||
- Контактный датчик |
- |
± (1,4+5L/1000) |
± (1,3+5L/1000) | ||||
- Лазерный датчик DRS, TeleStar |
- |
± (1,4+5L/1000) |
± (1,3+5L/1000) | ||||
- Лазерный датчик TTL |
- |
- |
± (1,8+5L/1000) | ||||
Разрешение измерительных шкал, |
0,5 |
0,05 |
0,1 | ||||
мкм | |||||||
Масса, не более, кг |
6380 |
9540 |
1070 |
1312 |
1039 |
1368 | |
Габаритные размеры, мм, не более | |||||||
- длина |
2540 |
3350 |
1650 |
1850 |
1650 |
1850 | |
- ширина |
2200 |
2290 |
1085 |
1085 |
1085 |
1085 | |
- высота |
1670 |
1680 |
1975 |
2100 |
1975 |
2100 |
ZIP | |||||||
Модификация |
635 |
635* |
800 |
800* |
800 |
800* | |
Диапазон измерений, мм | |||||||
- По оси X |
От 0 до 635 |
От 0 до 635 |
От 0 до 800 |
От 0 до 800 |
От 0 до 800 |
От 0 до 800 | |
- По оси Y |
От 0 до 635 |
От 0 до 850 |
От 0 до 820 |
От 0 до 820 |
От 0 до 820 |
От 0 до 820 | |
- По оси Z |
От 0 до 200 |
От 0 до 200 |
От 0 до 200 |
От 0 до 300 |
От 0 до 200 |
От 0 до 300 | |
Пределы допускаемой абсолютной | |||||||
погрешности линейных измерений |
± (1,8+5L/1000) |
± (1,5+5L/1000) |
± (1,1+6L/1000) | ||||
по осям X и Y, мкм (L в мм) | |||||||
Пределы допускаемой абсолютной | |||||||
погрешности линейных измерений |
± (2,5+5L/1000) |
± (2,0+5L/1000) |
± (1,5+6L/1000) | ||||
в плоскости осей XY, мкм (L в мм) | |||||||
Пределы допускаемой абсолютной | |||||||
погрешности линейных измерений по оси Z, мкм (L в мм) | |||||||
-Оптический датчик |
± (2,0+5L/1000) |
± (2,0+5L/1000) |
± (2,0+5L/1000) | ||||
- Контактный датчик |
± (1,3+5L/1000) |
± (1,3+5L/1000) |
± (1,3+5L/1000) | ||||
- Лазерный датчик DRS, TeleStar |
± (1,3+5L/1000) |
± (1,3+5L/1000) |
± (1,3+5L/1000) | ||||
- Лазерный датчик TTL |
± (1,8+5L/1000) |
± (1,8+5L/1000) |
± (1,8+5L/1000) | ||||
Разрешение измерительных шкал, |
0,5 |
0,1 |
0,05 | ||||
мкм | |||||||
Масса, не более, кг |
1310 |
1600 |
2665 |
2860 |
2667 |
2860 | |
Габаритные размеры, мм, не более | |||||||
- длина |
1500 |
1750 |
2150 |
2150 |
2150 |
2150 | |
- ширина |
1315 |
1320 |
1470 |
1470 |
1470 |
1470 | |
- высота |
1572 |
1580 |
2040 |
2190 |
2040 |
2190 |
Таблица 7 - приборов ZI |
p и Vantage | |||||
ZIP |
Vantage | |||||
Модификация |
1200 |
1200* |
300 |
450 |
450* | |
Диапазон измерений, мм | ||||||
- По оси X |
От 0 до 900 |
От 0 до 900 |
От 0 до 300 |
От 0 до 450 |
От 0 до 450 | |
- По оси Y |
От 0 до 1200 |
От 0 до 1200 |
От 0 до 300 |
От 0 до 450 |
От 0 до 610 | |
- По оси Z |
От 0 до 200 |
От 0 до 300 |
От 0 до 250 |
От 0 до 250 |
От 0 до 400 | |
Пределы допускаемой абсолютной | ||||||
погрешности линейных измерений |
± (1,8+5L/1000) |
± (1,1+5L/1000) |
± (1,1+5L/1000) | |||
по осям X и Y, мкм (L в мм) | ||||||
Пределы допускаемой абсолютной | ||||||
погрешности линейных измерений |
± (2,5+5L/1000) |
± (1,5+5L/1000) |
± (1,5+5L/1000) | |||
в плоскости осей XY, мкм (L в мм) | ||||||
Пределы допускаемой абсолютной | ||||||
погрешности линейных измерений по оси Z, мкм (L в мм) | ||||||
-Оптический датчик |
± (3,0+5L/1000) |
± (2,5+5L/1000) |
± (2,5+5L/1000) | |||
- Контактный датчик |
± (2,0+5L/1000) |
± (2,0+5L/1000) |
± (1,5+5L/1000) | |||
- Лазерный датчик DRS, TeleStar |
± (2,0+5L/1000) |
± (2,0+5L/1000) |
± (1,5+5L/1000) | |||
- Лазерный датчик TTL |
± (2,0+5L/1000) |
- | ||||
Разрешение измерительных шкал, |
0,1 |
0,1 |
0,1 |
0,1 | ||
мкм | ||||||
Масса, не более, кг |
6350 |
6490 |
159 |
1377 |
1880 | |
Габаритные размеры, мм, не более | ||||||
- длина |
3260 |
3260 |
870 |
1650 |
1830 | |
- ширина |
1700 |
1700 |
850 |
1085 |
1085 | |
- высота |
1750 |
1900 |
1025 |
1900 |
2285 |
Vantage | ||||||
Модификация |
650 |
650 с опцией VAN-HRS65 |
800 |
800* |
800* с опцией VAN-HRS80 | |
Диапазон измерений, мм | ||||||
- По оси X |
От 0 до 610 |
От 0 до 610 |
От 0 до 790 |
От 0 до 790 |
От 0 до 790 |
От 0 до 790 |
- По оси Y |
От 0 до 660 |
От 0 до 660 |
От 0 до 815 |
От 0 до 815 |
От 0 до 815 |
От 0 до 815 |
- По оси Z |
От 0 до 400 |
От 0 до 400 |
От 0 до 250 |
От 0 до 300 |
От 0 до 250 |
От 0 до 300 |
Пределы допускаемой абсолютной | ||||||
погрешности линейных измерений |
± (1,1+4L/1000) |
± (0,8+5L/1000) |
± (1,5+5L/1000) |
± (1,3+6L/1000) | ||
по осям X и Y, мкм (L в мм) | ||||||
Пределы допускаемой абсолютной | ||||||
погрешности линейных измерений |
± (1,5+4L/1000) |
± (1,0+5L/1000) |
± (2,0+5L/1000) |
± (1,8+6L/1000) | ||
в плоскости осей XY, мкм (L в мм) | ||||||
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) | ||||||
-Оптический датчик |
± (2,5+5L/1000) |
± (2,5+5L/1000) |
± (2,5+5L/1000) | |||
- Контактный датчик |
± (1,5+5L/1000) |
± (1,5+5L/1000) |
± (1,5+5L/1000) | |||
- Лазерный датчик DRS, TeleStar |
± (1,5+5L/1000) |
± (1,5+5L/1000) |
± (1,5+5L/1000) | |||
Разрешение измерительных шкал, |
0,1 |
0,05 |
0,1 |
0,05 | ||
мкм | ||||||
Масса, не более, кг |
4730 |
4740 |
2574 |
2734 |
2584 |
2744 |
Габаритные размеры, мм, не более | ||||||
- длина |
2500 |
2500 |
2150 |
2150 |
2150 |
2150 |
- ширина |
1370 |
1370 |
1463 |
1463 |
1463 |
1463 |
- высота |
2430 |
2430 |
2050 |
2271 |
2050 |
2271 |
Таблица 9 - Эксплуатационные характеристики
Диапазон рабочих температур |
от 15 до 30 ОС |
Относительная влажность воздуха |
от 30 до 80 % |
Источник питания |
100-240 В ± 10 % 50/60 Гц |
Потребляемая мощность |
15001Ь\ |
