Номер по Госреестру СИ: 61728-15
61728-15 Динамометры электронные
(DYNAFOR™ серий LLZ, LLXh, LLX1, LLX2)
Назначение средства измерений:
Динамометры электронные DYNAFORTM серий LLZ, LLXh, LLX1, LLX2 (далее - динамометры) предназначены для измерений статических сил растяжения.

Внешний вид.
Динамометры электронные
Рисунок № 1

Внешний вид.
Динамометры электронные
Рисунок № 2

Внешний вид.
Динамометры электронные
Рисунок № 3

Внешний вид.
Динамометры электронные
Рисунок № 4

Внешний вид.
Динамометры электронные
Рисунок № 5

Внешний вид.
Динамометры электронные
Рисунок № 6

Внешний вид.
Динамометры электронные
Рисунок № 7
Программное обеспечение
В динамометрах используется встроенное в преобразователь программное обеспечение (далее - ПО). Программное обеспечение предназначено для преобразования и обработки сигналов датчика силоизмерительного, индикации измерения силы и передачи измеренных значений на внешние устройства.
Программное обеспечение установлено во внутреннюю энергонезависимую память микроконтроллера и защищено от внешнего несанкционированного вмешательства, приводящего к искажению результатов измерений. Разделение на метрологически значимую и незначимую части не произведено.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Серия |
LLZ |
LLX1 |
LLXh, LLX2 |
Идентификационное наименование ПО |
TSA 1-2 |
Intermediate V2-4 |
capteur V2-5 |
Номер версии (идентификационный номер ПО, не ниже |
1 - 2 |
2.4 |
2.5 |
Цифровой идентификатор ПО |
- |
62DDAAFA |
5F86D8DD |
Алгоритм вычисления цифрового идентификатора ПО |
- |
CRC32 |
CRC32 |
Уровень защиты ПО - «высокий», в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в документе: «Динамометры электронные DYNAFORTM серий LLZ, LLXh, LLX1, LLX2. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к динамометрам электронным DYNAFORTM серий LLZ, LLXh, LLX1, LLX2
-
1. ГОСТ Р 55223-2012 «Динамометры. Общие метрологические и технические требования».
-
2. ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
-
3. Техническая документация «TRACTEL S.A.S.», Франция.
Поверка
Поверкаосуществляется по документу МП АПМ 11-15 «Динамометры электронные DYNAFOR™ серий LLZ, LLXh, LLX1, LLX2. Методика поверки», утвержденному ООО «Автопрогресс-М» в марте 2015г.
Перечень основных средств поверки (эталонов), применяемых для поверки: - рабочие эталоны 1-ого разряда по ГОСТ Р 8.640-2014.
Изготовитель
«TRACTEL S.A.S.», Франция
RD 619 Saint Hilaire Sous Romilly BP 38 F-10102 Saint Hilaire Sous Romilly, France
Тел.: +33 25 21 07 00, факс: +33 25 21 07 11
E-mail: info@tractel.com
Заявитель
ООО «ТРАКТЕЛЬ Руссиа», г. Москва, ИНН 7707645214
107031, Москва, ул. Петровка, д.27
Тел.: +7(495) 989-51-35
E-mail: info@tractel.ru
Испытательный центр
ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Динамометры состоят из датчика силоизмерительного тензорезисторного (далее -датчик) с силовводящими элементами, обеспечивающими условия силовведения и монтажа динамометра, вторичного измерительного преобразователя (далее - преобразователь), конструктивно объединенных в одном корпусе, батарей и блока питания.
Принцип действия динамометров состоит в том, что под действием приложенной силы происходит деформация упругого элемента датчика, на котором наклеен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в преобразователь для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Конструкция динамометров позволяет использовать стандартные соединительные хомуты на обоих концах. Динамометры серии LLX2 доступны в двух версиях: стандартная с крепежными кольцами в перпендикулярных поверхностях, или по требованию, с кольцами в одной плоскости.
Динамометры серий LLZ, LLX1 оснащены встроенным цифровым отсчетным устройством. У динамометров серии LLX1 также имеется возможность подключения к выносному дисплею, а у динамометров серии LLZ такой возможности нет. Динамометры серий LLXh и LLX2 не оснащены встроенным цифровым отсчетным устройством и используются только с выносным дисплеем. Обмен данными с дисплеем происходит с помощью одного из 16 каналов двусторонней радиосвязи на частоте 2,4ГГц.
Динамометры серий LLXh, LLX2 оснащены портом USB для подключения к персональному компьютеру с целью загрузки, сохранения и обработки результаты измерений.
Выпускаемые динамометры отличаются метрологическими характеристиками, маркировкой, типом преобразователя, габаритными размерами и весом
Внешний вид динамометров приведён на рисунках 1 - 4.
Внешний вид выносного дисплея приведён на рисунке 5.

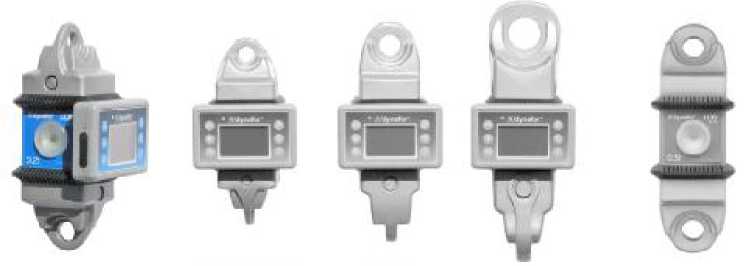

Рисунок 1 - Внешний вид динамометров серии LLXh

Рисунок 2 - Внешний вид динамометров серии LLX1

Рисунок 3 - Внешний вид динамометров серии LLZ



Рисунок 5 - Внешний вид выносного дисплея

Рисунок 4 - Внешний вид динамометров серии LLX2
Наименование |
Количество |
Динамометр |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП АПМ 11-15 |
1 экз. |
Знак утверждения типа
наносится методам типографской маркировки на эксплуатационную документацию и на лицевую панель динамометра.
Класс точности по ГОСТ Р 55223-2012
- серии LLX2.................................................................................................. 0,5;
- серий LLX1, LLXh, LLZ............................................................................. 1.
Пределы допускаемой относительной погрешности динамометров и предельные значения составляющих погрешности, связанных с воспроизводимостью показаний b, повторяемостью показаний Ь', интерполяцией fc, дрейфом нуля f0, гистерезисом v и ползучестью с в зависимости от класса точности приведены в таблице 2.
Таблица 2
Класс точности динамометра по ГОСТ Р 55223-2012 |
Предельные значения, % | ||||||
Пределы допускаемой относительной погрешности |
Ь |
Ь |
fc |
fo |
v |
с | |
0,5 |
± 0,12 |
0,10 |
0,05 |
± 0,05 |
± 0,025 |
0,15 |
0,05 |
1 |
± 0,24 |
0,20 |
0,10 |
± 0,10 |
± 0,050 |
0,30 |
0,10 |
Наибольшие пределы измерений, масса и габаритные размеры динамометров приведены в таблице 3.
Таблица 3
Обозна чение |
Наибольший предел измерений (НПИ), кН |
Масса, кг, не более |
Габаритные размеры датчиков, мм, не более | |||
Высота |
Длина |
У становоч-ный диаметр |
Ширина | |||
LLX1 |
5 |
1,1 |
220 |
90 |
14 |
47,5 |
10 |
1,1 |
220 |
90 |
14 |
47,5 | |
20 |
1,3 |
233 |
100 |
22 |
47,5 | |
32 |
1,5 |
243 |
100 |
22 |
47,5 | |
50 |
2,3 |
275 |
115 |
28 |
47,5 | |
63 |
2,3 |
275 |
115 |
28 |
47,5 | |
125 |
4,3 |
343 |
125 |
42 |
66,5 | |
200 |
7 |
371 |
134 |
54 |
67 | |
LLX2 |
5 |
2,3 |
111 |
41 |
50 |
41 |
10 |
2,3 |
111 |
41 |
50 |
41 | |
20 |
2,3 |
111 |
41 |
50 |
41 | |
32 |
2,3 |
111 |
41 |
50 |
41 | |
50 |
3,35 |
185 |
67 |
85 |
67 | |
63 |
3,35 |
185 |
67 |
85 |
67 | |
100 |
6,45 |
210 |
80 |
95 |
80 | |
LLXh |
150 |
4 |
320 |
130 |
47,5 |
58 |
250 |
6,6 |
360 |
134 |
56 |
68 | |
500 |
15,1 |
440 |
164 |
72 |
98 | |
1000 |
46 |
660 |
260 |
108 |
118 | |
2500 |
215 |
905 |
424 |
150 |
248 | |
LLZ |
2,5 |
1,1 |
220 |
90 |
14 |
42 |
5 |
1,1 |
220 |
90 |
14 |
42 | |
10 |
1,1 |
220 |
90 |
14 |
42 | |
20 |
1,3 |
233 |
90 |
22 |
48 | |
32 |
1,5 |
243 |
97 |
22 |
48 | |
64 |
2,3 |
275 |
115 |
28 |
48 | |
100 |
4 |
325 |
110 |
42 |
62 | |
200 |
7 |
371 |
134 |
54 |
72 |
Габаритные размеры выносного дисплея (ДхШхВ), мм, не более..............131*82*26,7
Масса преобразователя, кг, не более..................................................0,180
Питание выносного дисплея осуществляется от зарядного устройства с параметрами: переменного тока
-
- напряжение, В........................................................................от 187 до 242
-
- частота, Гц.............................................................................от 49 до 51
постоянного тока
-
- напряжение, В........................................................................12
Питание динамометров осуществляется от щелочных батарей типа «АА».......3*1,5 В
Условия эксплуатации:
-
- область нормальных значений
температуры окружающего воздуха, °С..........................................от минус 20 до плюс 40
- область нормальных значений относительной влажности, %......................... от 45 до 80
Вероятность безотказной работы за 1000 часов.......................................0,9
Комплектность средства измерений
Наименование |
Количество |
Динамометр |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП АПМ 11-15 |
1 экз. |
