Сведения о средстве измерений: 61687-15 Преобразователи расхода ультразвуковые

Номер по Госреестру СИ: 61687-15
61687-15 Преобразователи расхода ультразвуковые
(LT-US)

Назначение средства измерений:
Преобразователи расхода ультразвуковые LT-US(далее -преобразователи) предназначеныдля измерения уровня жидкости в безнапорных трубопроводах и каналах шириной до 4 метров.По изменению уровня жидкости и заданной зависимости «уровень-расход» преобразователь рассчитывает расход и объем жидкости.

сертификация программного обеспечения
Внешний вид. Преобразователи расхода ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи расхода ультразвуковые
Рисунок № 1

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства - 15.09.2021
Номер записи -
ID в реестре СИ - 375105
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, LT42-US, LT-US,

Производитель

Изготовитель - Фирма "LACROIX Sofrel"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 508
Выдано извещений - 2
Кол-во периодических поверок - 171
Кол-во средств измерений - 247
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№1096 от 2015.09.15 Об утверждении типов средств измерений

Наличие аналогов СИ: Преобразователи расхода ультразвуковые (LT-US)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
61687-15 Преобразователи расхода ультразвуковые (LT-US)
Фирма "LACROIX Sofrel" (ФРАНЦИЯ )
60706-15 Радиометры активности радионуклидов (РИС-А "Дозкалибратор")
Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда») (РОССИЯ г. Москва)
61687-15 Преобразователи расхода ультразвуковые (LT-US)
Фирма "LACROIX Sofrel" (ФРАНЦИЯ )
60777-15 Расходомеры-счетчики ультразвуковые (ВЗЛЕТ РСЛ исп. РСЛ-212, РСЛ-222)
АО "Взлет" (РОССИЯ г. Санкт-Петербург)

Все средства измерений АО "Взлет"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61687-15
15.09.2021
Преобразователи расхода ультразвуковые, LT-US
Фирма "LACROIX Sofrel" (ФРАНЦИЯ )
ОТ
МП
4 года
79572-20
20.11.2025
Расходомеры, LT-US
Фирма "LACROIX Sofrel" (ФРАНЦИЯ )
ОТ
МП
4 года

Кто поверяет Расходомеры-счетчики ультразвуковые (ВЗЛЕТ РСЛ исп. РСЛ-212, РСЛ-222)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НМОП"
(RA.RU.311359)
  • LT42-US
  • LT-US
  • нет модификации
  • 22 1 0 22 0 22 0 22
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • Нет модификации
  • LT-US
  • 124 11 6 118 0 122 6 116
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • LT-US
  • 24 6 0 24 1 23 0 23
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)
    РСТ
  • Нет модификации
  • LT-US
  • LT42-US
  • 4 3 0 4 0 4 0 4
    ФГУП «УНИИМ»
    (01.00258-2011)
    РСТ
  • LT-US
  • 140 0 0 0 0 0 0
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • LT-US
  • 81 0 0 0 0 0 0
    ФГУП "УНИИМ"
    (RA.RU.311285)
    РСТ
  • LT-US
  • 80 0 0 0 0 0 0
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311285)
  • LT-US
  • 30 0 0 0 0 0 0
    ООО "ПРИБОРАВТОМАТИКА"
    (1780)
  • LT-US
  • 2 0 2 0 2 0 2
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • Нет модификации
  • 1 0 1 1 1 0 1

    Стоимость поверки Расходомеры-счетчики ультразвуковые (ВЗЛЕТ РСЛ исп. РСЛ-212, РСЛ-222)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    13550 7294
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    5147 7294
    ФБУ Магаданский ЦСМ
    Магаданская область
    5328 7294
    ФБУ УРАЛТЕСТ
    Свердловская область
    5150 7294

    Программное обеспечение

    Преобразователи оснащены программным обеспечением, которое предназначено для хранения заданной зависимости «уровень-расход», расчета результатов измерений, считывания и хранения данных. Программное обеспечение устанавливается на персональный компьютер, для связи с преобразователем используется Bluetooth.

    Идентификационные данные программного обеспечения

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    SOFTOOLS

    Номер версии ПО, не ниже

    3.30.10

    Цифровой идентификатор ПО

    -

    Другие идентификационные данные

    -

    Конструкция преобразователя исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель преобразователя и на титульный лист Руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    МИ 2220-2013 ГСИ. Расход сточных жидкостей в безнапорных трубопроводах. Методика измерений в безнапорных водопроводах по уровню заполнения с предварительной калибровкой измерительного створа

    МИ 2406-97 ГСИ. Расход жидкости в открытых потоках. Методика выполнения измерений при помощи стандартных водосливов и лотков.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к преобразователям расхода ультразвуковым LT-US

    ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.

    Техническая документация изготовителя «LACROIX Sofrel», Франция.

    Поверка

    Поверка

    осуществляется по документу МП 107-241-2014 «ГСИ. Преобразователи расхода ультразвуковые LT-US. Методика поверки», утвержденному ФГУП «УНИИМ» 04 июня 2015 г.

    Эталонные средства измерений, используемые при поверке:

    - расходомер-скоростемер МКРС, Госреестр № 14989-07;

    - линейка измерительная металлическая до 3 м по ГОСТ 427-75.


    Изготовитель


    Фирма «LACROIX Sofrel», Франция,
    2, rue du Plessis 35770 Vern-sur-Seiche (Rennes)
    Tel.: +33 (0)2 99 04 89 00, e-mail: telecontrol@sofrel.com, http://www.lacroix-sofrel.com

    Заявитель


    ООО «Аква-тэк», 620034, г. Екатеринбург, ул.Полежаевой, 10а, оф.206.
    Тел.: +7 (343) 373-74-14. Факс: +7 (343) 373-74-14. www.akvatek.ru. E-mail: sales@akvatek.ru.

    Испытательный центр


    Государственный центр испытаний средств измерений ФГУП «Уральский научноисследовательский институт метрологии», 620000, г. Екатеринбург,ул. Красноармейская, 4, тел. (343) 350-26-18,факс: (343) 350-20-39,e-mail: uniim@uniim.ru.

    Принцип работы преобразователя основан на акустической локации уровня жидкости, безнапорно протекающей в канале или трубопроводе (далее - трубопроводе), пересчете его в мгновенное значение расхода по заданной зависимости «уровень-расход» для данного трубопроводас последующим интегрированием.

    Расчет уровня осуществляется через время распространения звуковых колебаний от источника до контролируемой границы раздела сред и обратно до приемника. Пересчет измеренного значения уровня в значение расхода производится в соответствии с заданной в программное обеспечение преобразователя зависимостью«уровень-расход» для конкретного типа трубопровода, рассчитываемой из гидравлических параметров трубопровода, или определяемой экспериментальнос использованием эталонного расходомера.

    Измерение объема жидкости осуществляется косвенным методом посредством измерения уровня жидкости, протекающей в трубопроводе, пересчета его в мгновенное значение расхода и интегрированияпрограммным обеспечением преобразователя.

    Преобразователь      состоит      из      двух      основных      компонентов:

    электроакустическогопреобразователя и измерительного преобразователя, который управляет измерительным процессом, обрабатывает сигналы от электроакустического преобразователя, выполняет математическую обработку результатов измерений и расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работыпараметров, результатов измерений и их вывод на устройство передачи данных по каналу GSM.

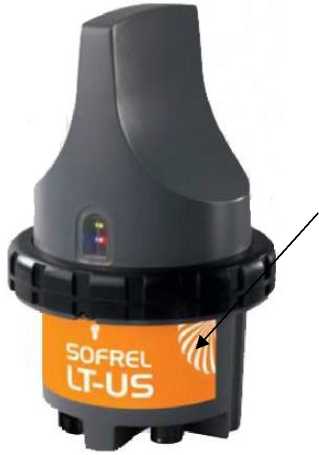

    Фотография внешнего видапреобразователя представлена на рисунке 1. Место нанесения знака поверки указано стрелкой.

    Внешний вид. Расходомеры-счетчики ультразвуковые (ВЗЛЕТ РСЛ исп. РСЛ-212, РСЛ-222), http://oei-analitika.ru

    Рисунок 1 - Внешний вид преобразователя

    Лист № 2 Всего листов 3

    Наименование

    Количество, шт.

    Преобразователь расхода ультразвуковой LT-US

    1

    Руководство эксплуатации

    1

    Методика поверки МП 107-241-2014

    1


    Наименование характеристики

    Значение характеристики

    Минимальный объемный расход жидкости (Qmin), м3

    0,1

    Максимальный объемный расход жидкости (Qmax), м3

    300

    Пределы допускаемой относительной погрешности измерений объемного расхода жидкости, %

    ± 3

    Диапазон измерений уровня жидкости, м

    от 0,1 до 3

    Пределы допускаемой абсолютной погрешности измерений уровня жидкости, мм

    ± 3

    Диапазон показаний объемного расхода жидкости, м3

    от 0 до 200 000

    Диапазон показаний объема жидкости, м3

    от 0 до 1409

    Параметры источник питания:

    - напряжение постоянного тока, В

    7,2

    Потребляемая мощность, В • А, не более

    50

    Г абаритные размеры, мм, не более

    176х155х261

    Масса, кг, не более

    2

    Условия эксплуатации:

    -температура окружающего воздуха, °С

    - относительная влажность воздуха, %, не более

    от минус 20 до плюс 50

    100

    Средний срок службы, лет

    12
