Номер по Госреестру СИ: 61667-15
61667-15 Гидрофоны
(ГИ3.0)
Назначение средства измерений:
Гидрофоны ГИ3.0 (далее - гидрофоны) предназначены для преобразования акустических давлений в водной среде в электрический сигнал с нормируемыми метрологическими характеристиками и измерения в составе аппаратуры акустического давления в водной среде.
Внешний вид.
Гидрофоны
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 152684
ID в реестре СИ - 375084
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ЗАО "Геоакустика"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1096 от 2015.09.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Гидрофоны (ГИ3.0)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Геоакустика"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31388-06 01.04.2011 |
Сейсмоприемники пьезоэлектрические, А16 ЗАО "Геоакустика" (РОССИЯ г.Москва) |
1 год | |
|
40426-09 01.05.2014 |
Сейсмоприемники пьезоэлектрические, А05 ЗАО "Геоакустика" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
48796-11 09.12.2021 |
Гидрофоны, ГИ800 ЗАО "Геоакустика" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
61667-15 |
Гидрофоны, ГИ3.0 ЗАО "Геоакустика" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Гидрофоны (ГИ3.0)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Гидрофоны (ГИ3.0)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на лицевую панель блока питания и коммутации и на титульные листы руководства по эксплуатации ГПКН.406231.020 РЭ и формуляра ГПКН.406231.020 ФО типографским способом и гравировкой на корпусе гидрофона.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Гидрофон ГИ3.0. Руководство по эксплуатации ГПКН.406231.020 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к гидрофонам ГИ3.0
-
1. ГОСТ Р МЭК 62127-3-2010 Государственная система обеспечения единства измерений. Гидрофоны. Общие требования к характеристикам для измерений параметров ультразвуковых полей в частотном диапазоне от 0,5 до 40 МГц
-
2. Гидрофон ГИ3.0. Технические условия ГПКН.406231.020 ТУ.
Поверка
Поверкаосуществляется по документу ГПКН.406231.020 МП «Инструкция. Гидрофон ГИ3.0. Методика поверки», утвержденному первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» 21 мая 2015 г.
Лист № 3 Всего листов 3 Основное средство поверки:
- Государственный специальный эталон единицы мощности ультразвука в воде в диапазоне частот от 0,5 до 12,0 МГц ГЭТ 169-2005. Установка линейного сканирования УЛС-1, средняя квадратическая погрешность S < 10 % при (п = 5), неисключенная систематическая погрешность Q <25 % (при доверительной вероятности Р = 0,95).
Изготовитель
Закрытое акционерное общество «Геоакустика» (ЗАО «Геоакустика»).
Юридический адрес: 124482, г. Москва, г. Зеленоград, Савелкинский проезд 4, эт.13, пом. XXI, ком.13.
ИНН 7735019032
Тел./факс (095) 973-94-65, E-mail: geoacoustics@mail333.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико -технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Тел/факс (495) 744-81-12; E-mail: office@vniiftri.ru/
Конструктивно гидрофоны представляют собой пьезокерамический чувствительный элемент (далее-пьезоэлемент) и предварительный усилитель, размещенные в герметичном корпусе с кабелем, заканчивающимся соединительной вилкой (конструкция гидрофона неразборная). Пьезоэлемент покрыт эластичным звукопрозрачным компаундом. Малошумящий предварительный усилитель собран по схеме неинвертирующего усилителя напряжения.
Блок питания и коммутации обеспечивает соединение гидрофона с измерительной аппаратурой, подачу напряжения питания. Пломбирование блока питания и коммутации от несанкционированного доступа выполняется на его лицевой панели.
Принцип действия гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии звукового давления на поверхность пьезокерамического элемента на его электродах возникает электрическое напряжение, пропорциональное действующему звуковому давлению.

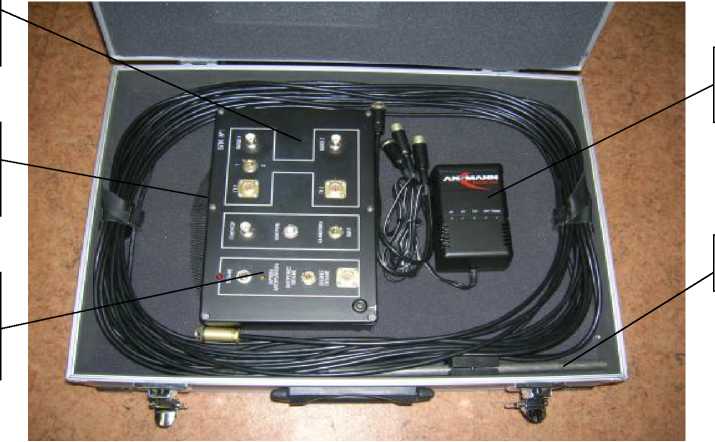

Знак утверждения
типа
Место пломбирования
Блок питания и коммутации
Зарядное устройство
Гидрофон
Рисунок 1 - Общий вид гидрофона
Комплектность гидрофона приведена в таблице 1. Таблица 1 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Гидрофон ГИ3.0 |
ГПКН.406231.020 |
1 |
|
Блок питания и коммутации |
ГПКН.441461.002 |
1 |
|
Устройство зарядное |
ANSMANN ALCS 2-24 A |
1 |
|
Руководство по эксплуатации |
ГПКН.406231.020 РЭ |
1 |
|
Формуляр |
ГПКН.06231.020 ФО |
1 |
|
Методика поверки |
ГПКН.406231.020 МП |
1 |
|
Свидетельство о поверке |
1 | |
|
Футляр |
ГПКН.323366.007 |
1 |
Диапазон рабочих частот, кГц..........................................................от 500 до 3000.
Динамический диапазон , дБ, не менее
Номинальный уровень чувствительности на частоте 500 кГц относительно 1 мкВ/Па, дБ, не менее
Неравномерность частотной характеристики чувствительности в диапазоне рабочих частот, дБ, не более
Масса (с кабелем), кг, не более
Габаритные размеры без учета длины кабеля (диаметр х длина), мм, не более......11 х 321.
Параметры электропитания:
-
- напряжение постоянного тока, В......................... от минус 14 до минус 10; от 10 до14;
Рабочие условия применения:
пресная вода;
..от 15 до 25;
.............0,2.
-
- рабочая среда.....................................................
-
- температура водной среды, ° С...............................
-
- избыточное гидростатическое давление не более, МПа
