Номер по Госреестру СИ: 61396-15
61396-15 Анализаторы пыли
(E-Sampler)
Назначение средства измерений:
Анализаторы пыли E-Sampler (далее - анализаторы) предназначены для измерений массовой концентрации аэрозольных частиц в атмосферном воздухе и воздухе рабочих зон.
Внешний вид.
Анализаторы пыли
Рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 2
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), разработанное фирмой «Met One Instruments, Inc.» специально для решения задач измерений массовой концентрации пыли.
ПО является метрологически значимым. Его основные функции: управление процессом выполнения измерений, самодиагностика, обработка сигналов от фотодиодного детектора, хранение и передача результатов измерений на внешнее устройство.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
RV E-Sampler 3693-01 |
Номер версии (идентификационный номер) ПО |
R1.19.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Алгоритм вычисления идентификатора ПО |
- |
ПО идентифицируется непосредственно на анализаторе. Номер версии (идентификационный номер) отображается на экране анализатора в диалоговом окне "ABOUT" основного меню.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.02.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую часть анализаторов в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Анализатор пыли E-Sampler. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли E-Sampler
-
1 ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
-
2 Техническая документация фирмы «Met One Instruments, Inc.», США.
Поверка
Поверкаосуществляется в соответствии с документом МП-640-024-15 «Инструкция. Анализаторы пыли E-Sampler. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 31 марта 2015 года.
Лист № 5 Всего листов 5 Основные средства поверки:
-
- рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», пределы допускаемой относительной погрешности ± 10 %;
-
- расходомер-счетчик газа РГС-2, рег. № 20831-06, диапазон измерений объемного расхода от 2 до 25 л/мин, пределы допускаемой относительной погрешности измерений ± 1 %.
Изготовитель
Фирма «Met One Instruments, Inc.», США
Адрес: 1600 NW Washington Blvd. Grants Pass, Oregon 97526
Тел.: (541) 471-7111
Факс: (541) 471-7116
http: www.metone.com/
E-mail: metone@metone.com
Заявитель
Общество с ограниченной ответственностью «АРД Групп» (ООО «АРД Групп»)
Адрес: 390022, г. Рязань 196 км (Окружная дорога), д.12, офис 23
Тел./факс: + 7 (4912) 30-05-29
E-mail: info@ardgupp.ru
Испытательный центр
Федеральное государственное унитарного предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон: (495) 546-34-58, факс: (495) 526-63-21.
E-mail: office@vniiftri.ru
Конструктивно анализаторы выполнены в виде единого блока в защитном коробе, включающего измерительную систему, пробоотборную систему и микропроцессорное устройство. Основными элементами измерительной системы являются: источник излучения (полупроводниковый лазер с длиной волны 670 нм), фокусирующая система, измерительный объем и фотодиодный детектор. Основными элементами пробоотборной системы являются: насосный модуль, пробоотборный тракт со встроенным расходомером, устройство подогрева анализируемой пробы, пробоотборное входное устройство TPS, а также система прокачки чистого воздуха для очистки пробоотборного тракта и измерительной системы. Для фракционного анализа воздуха в пробоотборную систему анализатора устанавливаются циклоны (РМ1, PM2.5, PM10). Микропроцессорное устройство преобразует и обрабатывает измерительные сигналы, полученные с фотодиодного детектора. Результаты измерений выводятся на экран анализатора, сохраняются в во внутреннюю память и могут передаваться на внешние устройства через интерфейс RS-232 и аналоговые выходы (0 - 1) В, (0 - 2) В, или (0 - 5) В.
Анализаторы предназначены для стационарного закрепления. Питание осуществляется от аккумуляторной батареи и от сети переменного тока через адаптер.
Дополнительно анализаторы оснащены картриджом с аналитическим фильтром для его калибровки и датчиками для определения параметров окружающей среды (скорости и направления ветра, атмосферного давления, температуры и влажности воздуха).
Принцип действия анализаторов - оптический, основан на регистрации рассеянного аэрозольными частицами излучения. При прокачке воздуха через измерительный объем, аэрозольные частицы в пробе воздуха попадают в траекторию лазерного луча и рассеивают падающее излучение. Излучение, рассеянное под углом 10 градусов и менее, регистрируется фотодиодным детектором. Интегральные значения интенсивности рассеянного излучения пропорциональны массовой концентрации пыли.
Внешний вид анализаторов и обозначение места для размещения знака утверждения типа представлены на рисунке1. Схема пломбировки от несанкционированного доступа анализаторов представлена на рисунке 2.

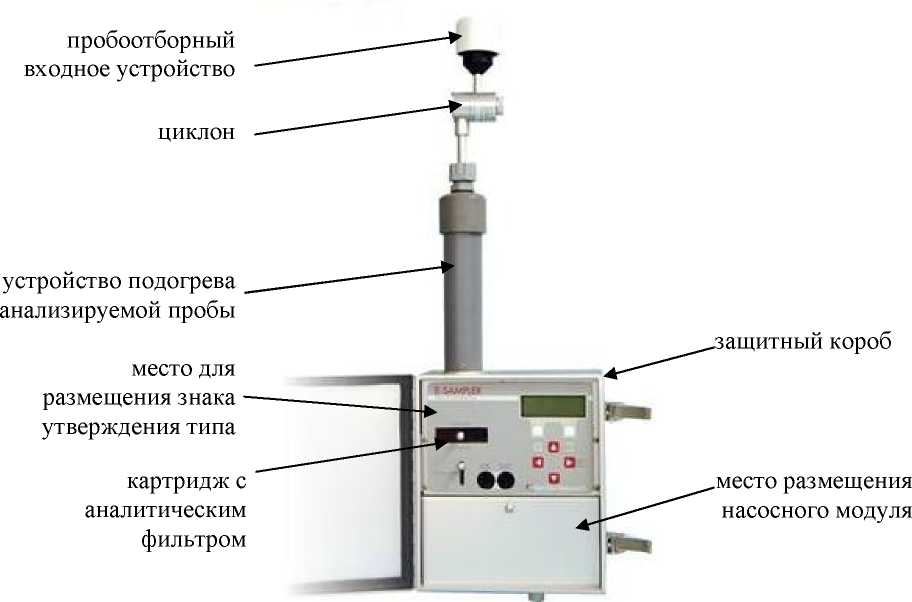

Рисунок 1 - Внешний вид анализатора пыли E-Sampler и обозначение места для размещения знака утверждения типа

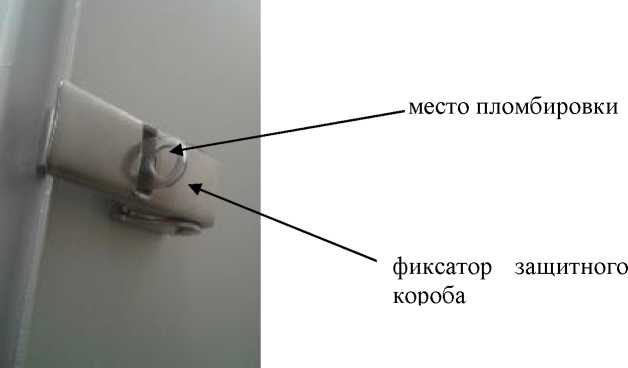

Рисунок 2 - Схема пломбировки анализатора пыли E-Sampler от несанкционированного доступа
Комплектность анализатора приведена в таблице 3. Таблица 3
Наименование |
Кол-во, шт. |
Примечание |
1 Анализатор пыли E-Sampler |
1 | |
2 Входное пробоотборное устройство TPS |
1 | |
3 Циклоны PM1; PM2,5; РМ10 |
количество и тип циклонов по заказу | |
4 Устройство для подогрева отбираемой пробы |
1 | |
5 Аналитические фильтры (47 мм) |
количество и тип фильтров по заказу | |
6 Шнур для подключения аккумуляторной батареи |
1 | |
7 Сетевой адаптер |
1 | |
8 Кабель для подключения к персональному компьютеру |
1 | |
9 Программное обеспечение COMET |
1 | |
10 Монтажная скоба для крепления анализатора |
1 | |
11 Шестигранный ключ 3/16" |
1 | |
12 Руководство по эксплуатации |
1 | |
13 Методика поверки |
1 |
Примечание - Программное обеспечение COMET требуется для отображения результатов измерений на персональном компьютере и не является метролоргически значимым.
Основные метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
Наименование параметра или характеристики |
Значение характеристики |
Диапазоны измерений массовой концентрации пыли, мг/м3: |
от 0,001 до 65 |
Пределы допускаемой приведенной* погрешности измерений массовой концентрации пыли в поддиапазоне от 0,001 до 0,5 мг/м3, % |
± 25 |
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли в поддиапазоне св. 0,5 до 65 мг/м3, % |
± 25 |
Номинальный объемный расход отбираемой пробы, дм3/мин |
2 |
Пределы допускаемой относительной погрешности установки объемного расхода отбираемой пробы, % |
± 5 |
Напряжение питания, В:
|
220 ± 22 12 |
Потребляемая мощность анализаторов, В\Л, не более |
15 |
Наименование параметра или характеристики |
Значение характеристики |
Габаритные размеры (длина х ширина х высота), мм, не более: |
163 х 270 х 630 |
Масса, кг, не более: |
6,4 |
Рабочие условия эксплуатации:
|
от минус 10 до плюс 50 до 90 без конденсата от 84 до 106,7 |
* приведенная погрешность нормирована к верхней границе поддиапазона измерений массовой концентрации пыли от 0,001 до 0,5 мг/м3 |
Примечание - Метрологические характеристики установлены на тестовых аэрозолях на основе монодисперсных латексов с размерами частиц из диапазона от 1 до 10 мкм.
