Номер по Госреестру СИ: 61289-15
61289-15 Мерник металлический эталонный 1-го разряда
(SERIES "M")
Назначение средства измерений:
Мерник металлический эталонный 1-го разряда SERIES «M» предназначен для измерений объема жидкости, хранения и передачи единицы объема жидкости.
Внешний вид.
Мерник металлический эталонный 1-го разряда
Рисунок № 1
Внешний вид.
Мерник металлический эталонный 1-го разряда
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится в верхней части по центру титульного листа паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений изложена в разделе 7 «Методика измерений» паспорта.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мернику металлическому эталонному 1-го разряда SERIES «M»
1 ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема жидкости»;
2 Техническая документация фирмы «SERAPHIN TEST MEASURE Co.»
Поверка
Поверкаосуществляется по ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки».
Средства поверки:
-
- весы эталонные специального класса точности по ГОСТ Р 53228-2008;
-
- наборы эталонных гирь класса точности F1 по ГОСТ OIML R111-1-2009.
Лист № 3 Всего листов 3
Заявитель
Закрытое акционерное общество научно-инженерный центр «Инкомсистем».ИНН 1660002574
Адрес: 420029, РТ, г. Казань, ул. Пионерская, 17, Тел.: (843) 212-50-10, факс: (843) 212-50-20, e-mail: marketing@incomsystem.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»).Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А, тел.: (843) 272-70-62, факс: (843) 272-00-32, email: office@vniir.org
Принцип действия мерника металлического эталонного 1-го разряда SERIES «M» основан на измерении объема воды методом налива и слива. Мерник устанавливают в вертикальное положение, при поверке мер вместимости воду подают в предварительно смоченный водой мерник через горловину. После заполнения мерника воду сливают через сливной кран сплошной струей в поверяемую меру вместимости (метод налива) с последующей выдержкой 1 минуту на слив капель, либо выливая воду из поверяемой меры вместимости в мерник металлический эталонный 1-го разряда SERIES «M» (метод слива).
Мерник металлический эталонный 1-го разряда SERIES «M» состоит из резервуара, измерительной горловины, сливного крана. В верхней части резервуара крепятся две ампулы уровня для контроля установки мерников в вертикальное положение. Резервуар мерника стоит на опорах и, с помощью домкратов, по ампулам уровня устанавливается в вертикальное положение. Горловина мерника имеет водоуказательное окно со шкальной пластиной, на которой наносится отметка соответствующей номинальной вместимости мерника при температуре 20°С. В мернике предусмотрены места для установки термометров.

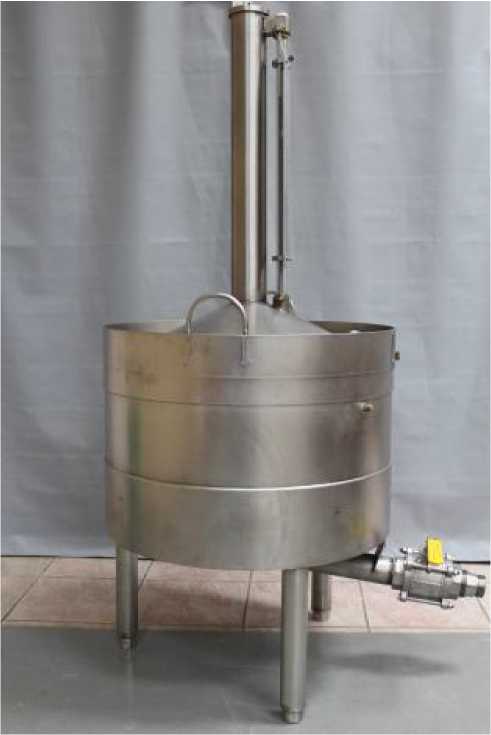

Общий вид мерника металлического эталонного 1-го разряда SERIES «M» приведен на рисунке 1.
Рисунок 1 - Общий вид мерника металлического эталонного 1-го разряда SERIES «М»
Лист № 2 Всего листов 3

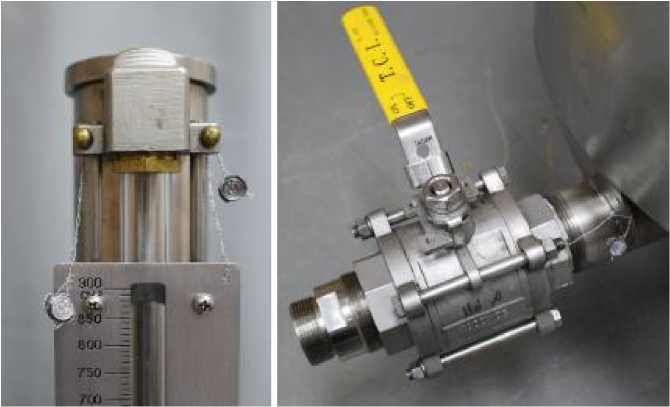

Пломбирование мерника осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки (пломбируются сливной кран и шкала). Места пломбирования приведены на рисунке 2.
Рисунок 2 - Места пломбирования мерника металлического эталонного 1-го разряда SERIES «М»
Номинальная вместимость при температуре 20 °С, дм3 Вместимость, соответствующая верхней отметке шкалы при температуре 20 °С, дм3 Вместимость, соответствующая нижней отметке шкалы при температуре 20 °С, дм3 Цена деления шкалы, см3
Пределы относительной погрешности при температуре 20 °С, %, не более Измеряемая среда
Габаритные размеры, мм, не более Масса, кг, не более
Условия эксплуатации:
о
-
- температура измеряемой среды, С
о
-
- температура окружающего воздуха, С
-
- относительная влажность окружающего воздуха, %
-
- атмосферное давление, кПа
Средний срок службы, лет
100
100,9
99,1
10
± 0,02
вода
570х820х1440
52
(20±10)
(20±10)
от 30 до 80
от 84 до 106
10
