Программное обеспечение

Управление процессом измерения и обработки выводимой информации в калориметрах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса «CALISTO». Программным образом осуществляется настройка калориметров, выбор режимов и установка параметров эксперимента, градуировка калориметров на основе измерения свойств стандартных образцов, или с использованием специальных калибровочных ячеек, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Связь между калориметрами и персональным компьютером осуществляется посредством двунаправленного интерфейса Ethernet.

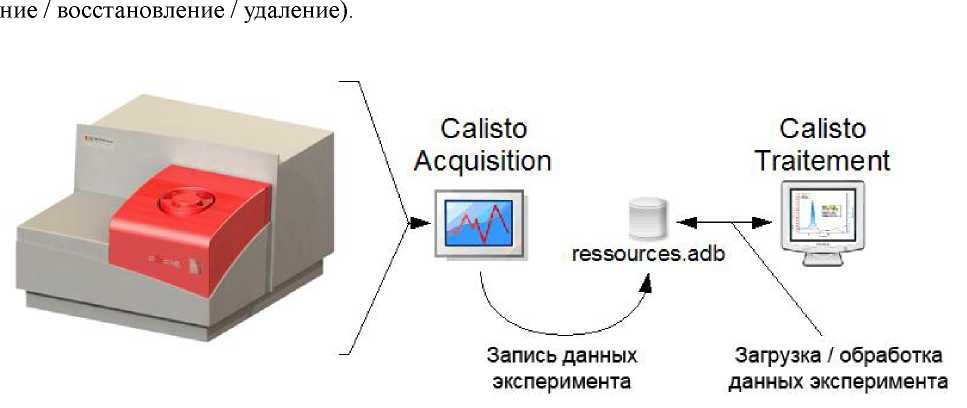

ПО «CALISTO» является комбинацией двух программных продуктов: «Acquisition» (Сбор данных) и «Processing» (Обработка).

Данный программный комплекс разработан изготовителем специально для решения задач измерения температуры, удельной теплоемкости и теплоты фазовых переходов и идентифицируется при включении прибора путем вывода на экран наименования версии программного обеспечения.

Программное обеспечение Calisto Acquisition:

• •    Управляет процедурами сбора данных

• •    Позволяет управлять одним или несколькими анализаторами Setaram через ПК;

• •    Сохраняет сигналы о ходе эксперимента и их отслеживания в реальном времени;

• •    Предоставляет возможность изменять содержание ещё не завершенных зон в ходе эксперимента;

• •    Обеспечивает запуск другого оборудования (масс-спектрометров, спектрометры Фурье /FTIR/ и пр.)

Программное обеспечение Calisto Processing:

• •    Импортирует файлы, сохранённые в Calisto Acquisition;

• •    Импортирует файлы данных от других устройств (масс-спектрометров, спектрометры Фурье /FTIR/ и пр.);

• •    Обрабатывает поступающие сигналы;

• •    Предоставляет возможности для управления экспериментами (архивирова-



Каждая копия ПО «CALISTO» может быть использована только зарегистрированным пользователем (зарегистрированной организацией), так как требует активацию, которая возможна только путем ввода имени и пароля, предоставленного производителем конечному пользователю оборудования.

Программное обеспечение калориметров состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера.

Внешнее ПО калориметров разработано изготовителем специально для решения задач измерения температуры, удельной теплоемкости и теплоты фазовых переходов и идентифицируется при включении прибора путем вывода на экран наименования и версии ПО.

Конструктивно калориметр имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Идентификационные данные как внешнего, так и внутреннего ПО приведены в таблице 1.

Таблица 1.

Контрольная сумма не может быть рассчитана, так как внутреннее ПО зашивается в контроллер прибора на стадии изготовления. Идентификация внешнего ПО осуществляется только по наименованию ПО и номеру версии.

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью калориметра.

Лист № 4 Всего листов 6

Уровень защиты как внутреннего, так и внешнего ПО от преднамеренных и не

преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус калориметра любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы калориметра.

Нормативные и технические документы

ГОСТ 8.141-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температуры от 273,15 до 700 К;

ГОСТ 8.159-75 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температуры от 400 до 1800 К;

Техническая документация фирмы «SETARAM Instrumentation », Франция.

Лист № 6 Всего листов 6

Поверка

осуществляется по документу МП 2413-0035-2015 «Калориметры дифференциальные сканирующие моделей DSC131 EVO, MICRO DSC7 EVO, MICRO SC, MHTC96 EVO фирмы «SETARAM Instrumentation», Франция. Методика поверки», утвержденной ГСИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2015 г.

Основные средства измерений, применяемые при поверке:

• 1.Стандартные образцы температур и теплот фазовых переходов

ГСО №№ 2312-82 / 2316-82 (комплект СОТСФ);

• 2.Стандартные образцы термодинамических свойств ГСО 149-86П, ГСО 1363-78.

• 3.Весы аналитические с характеристиками не хуже: дискретность 0.01 мг, НПВ 20 г,

1 класс точности по ГОСТ 24104-2001
