Номер по Госреестру СИ: 61270-15
61270-15 Блескомер
(Novo-Gloss TRIO)
Назначение средства измерений:
Блескомер Novo-Gloss TRIO (далее по тексту - блескомер) предназначен для измерения блеска при углах освещения/наблюдения 20°/20°, 60°/60°, 85°/85° на плоских поверхностях как в лабораторных, так и в производственных условиях.
Внешний вид.
Блескомер
Рисунок № 1
Внешний вид.
Блескомер
Рисунок № 2
Программное обеспечение
Приборы функционируют под управлением микроконтроллеров, которые используют встроенное программное обеспечение (ПО) TrioGloss-Soft. С помощью данного ПО выполняются такие функции, как калибровка, измерение, сохранение данных.
Блескомеры оснащены последовательным интерфейсом, позволяющим устройству напрямую взаимодействовать с ПК посредством интерфейсов USB/RS-232 или USB/RS-232/GPIB. Данные, полученные в ходе измерений, могут передаваться на ПК из памяти или непосредственно после каждого измерения. Переданные пользователем данные немедленно отображаются в отчете об испытаниях.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением приборов. Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
TrioGloss-Soft |
Номер версии (идентификационный номер) ПО |
v.2.3 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
39a272997a2093c91e44b88c79d9ce7b |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографическим способом на титульный лист Руководства по эксплуатации и на корпус блескомера методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Руководство по эксплуатации Novo-Gloss Trio», разделы «Измерение блеска» и «Калибровка»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блескомеру Novo-Gloss TRIO
ГОСТ 31975-2013 «Материалы лакокрасочные. Метод определение блеска
лакокрасочных покрытий, не обладающих металлическим эффектом, под углом 20°, 60° и 85°».
Техническая документация «Rhopoint Instruments Ltd», Великобритания
Поверка
Поверкаосуществляется по документу МИ 3469-2015 «Рекомендация. ГСИ. Блескомеры фотоэлектрические. Методика поверки»
Основные средства поверки:
Набор образцовых мер блеска НО-5 (Госреестр № 12429-90)
Основные метрологические характеристики:
диапазон измерений единиц блеска 2 - 100 ед. блеска абсолютная погрешность мер - 0,35 ед. блеска.
Изготовитель
«Rhopoint Instruments Ltd», Великобритания12 Beeching Road, Bexhill-on-Sea, TN39 3LG, United Kingdom
Тел.: +44 (0) 1424 214291, факс: +44 (0) 1424 730600
E-mail: sales@rhopointinstruments.com
Заявитель
ООО «МорНефтеГазСтрой»197022, Россия, г. Санкт-Петербург, Аптекарская наб., д. 20, литер А
Тел.: +7 812 600 90 00
Факс: +7 812 600 94 00
E-mail: info@mngs-spb. com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, Москва, ул. Озерная, 46.Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия блескомера основан на фотоэлектрическом методе измерения интенсивности отраженного света при трех углах освещения/наблюдения 200/200, 600/600, 850/850.
Конструктивно блескомер выполнен в моноблочном портативном исполнении. Состоит из источника света, соответствующего источнику света типа С (в соответствии с ISO 2813-78) и приемника - кремниевого фотодиода, корригированного под световую эффективность глаза для дневного зрения V (l). Поставляется в комплекте с защитным держателем, который используется для калибровки и хранения блескомера. Держатель оснащен встроенным калибровочным стандартом (черное полированное стекло). Калибровка осуществляется внутри держателя автоматически при нажатии кнопки.
Блескомер калибруется по черному полированному стеклу. Коэффициент зеркального отражения черного полированного стекла с коэффициентом преломления 1,567 равен 100 единицам блеска для геометрий освещения/наблюдения 200/200, 600/600, 850/850.
Результаты измерений выводятся на жидкокристаллический дисплей. В зависимости от режима измерения значения, полученные в ходе измерений, сопровождаются заголовком.
Общий вид блескомера, составные части и схема пломбирования от несанкционированного доступа приведены на рисунке 1.
Место нанесения маркировки

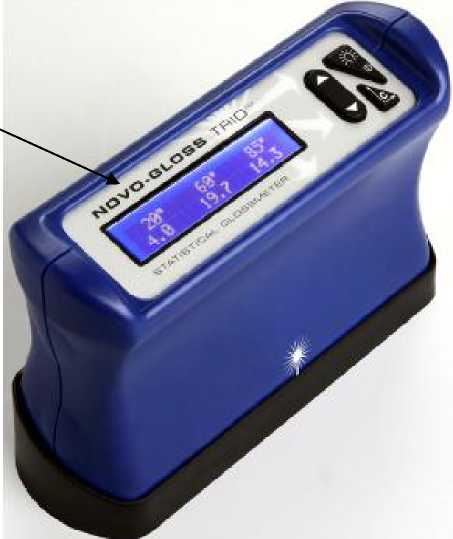

Рисунок 1 - Общий вид блескомера Novo-Gloss TRIO с обозначением места нанесения маркировки
Место пломбирования

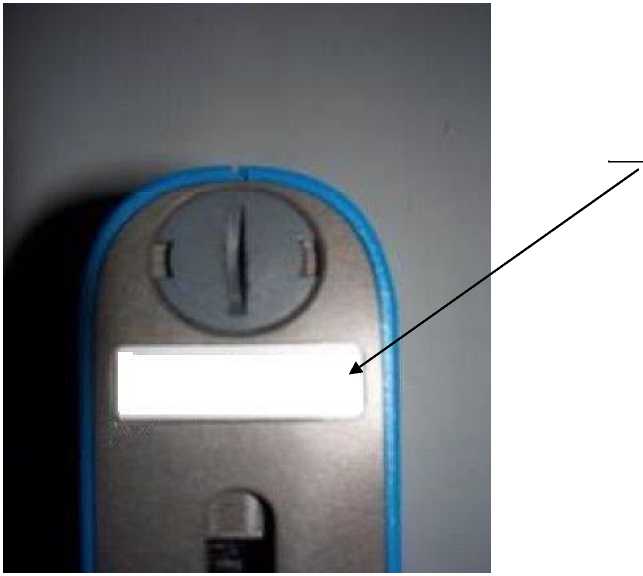

Рисунок 2 - Блескомер Novo-Gloss TRIO (вид снизу) с обозначением места пломбирования
Таблица 3
Наименование |
Количество, шт. |
Блескомер Novo Gloss Trio |
1 |
Калибровочная плитка в защитном футляре со свидетельством о поверке |
1 |
USB-кабель для подключения к ПК |
1 |
Элемент питания (батарейка АА 1,5 В) |
5 |
Отвертка |
1 |
Ткань для очистки |
1 |
Паспорт |
1 |
Кейс для переноски и хранения |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
Таблица 2
Наименование характеристики |
Значение характеристики | ||
Тип геометрии измерения |
20° |
60° |
85° |
Размер измеряемого участка, мм |
10,5 - круг |
10x20 эллипс |
10x54 эллипс |
Диапазон показаний, единиц блеска (GU) |
0 - 2000 |
0 - 1000 |
0 - 150 |
Диапазон измерений, единиц блеска (GU) |
0 - 99,9 | ||
Пределы допускаемой абсолютной погрешности измерения единиц блеска (GU) |
± 2 | ||
Габаритные размеры, мм, не более |
125x50x100 | ||
Масса, кг, не более |
1,10 | ||
Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха, %, не |
15-40 | ||
более |
85 | ||
Электропитание осуществляется от алкалинового элемента питания АА напряжением, В |
1,5 |
