Сведения о средстве измерений: 60990-15 Анализаторы мутности

Номер по Госреестру СИ: 60990-15
60990-15 Анализаторы мутности
(Turbilight II)

Назначение средства измерений:
Анализаторы мутности Turbilight II (далее - анализаторы) предназначены для непрерывного измерения мутности водных сред в магистральных линиях гидравлических систем.

сертификация программного обеспечения

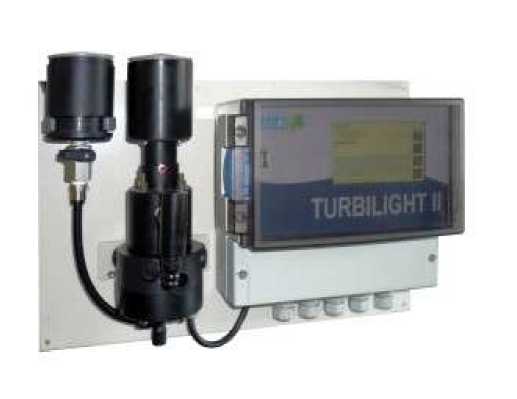

Внешний вид. Анализаторы мутности, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы мутности
Рисунок № 1

Общие сведения

Дата публикации - 15.04.2022
Срок свидетельства - 30.06.2021
Номер записи -
ID в реестре СИ - 374333
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ЭКОНОМ, эко-м, СВ-15-110, Turbilight II,

Производитель

Изготовитель - Фирма "SERES Environnement SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 7
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1643 дн.

Наличие аналогов СИ: Анализаторы мутности (Turbilight II)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "SERES Environnement SAS"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
58748-14
20.10.2019
Анализаторы жидкости, Cristal SERES
Фирма "SERES Environnement SAS" (ФРАНЦИЯ )
ОТ
1 год
60990-15
30.06.2021
Анализаторы мутности, Turbilight II
Фирма "SERES Environnement SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
75051-19
24.05.2024
Анализаторы жидкости многопараметрические, MP 2000е
Фирма "SERES Environnement SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
74996-19
08.05.2024
Анализаторы мутности, Seres Turbilight II
Фирма "SERES Environnement SAS" (ФРАНЦИЯ )
ОТ
МП
1 год

Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

  • Полное наименование организации
  • Количество поверок
  • Количество первичных поверок
  • Количество периодических поверок
  • Количество извещений о непригодности в шт.
  • Количество извещений о непригодности в %
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)

Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы мутности (Turbilight II)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "МОСВОДОКАНАЛ"
(RA.RU.311288)
  • Turbilight II
  • 4 1 0 4 0 4 0 4
    ООО "АКВАМЕТРОЛОДЖИ"
    (RA.RU.314220)
  • эконом
  • 1 0 1 0 0 0 0
    ООО "ЦЕНТР МЕТРОЛОГИИ"
    (RA.RU.320058)
  • эко-м
  • 1 0 1 0 0 0 0
    ООО "СЦМ"
    (RA.RU.311870)
  • ЭКОНОМ
  • 1 0 1 0 0 0 0
    ИП Субоч А.М.
    (RA.RU.313429)
  • СВ-15-110
  • 4 0 4 0 0 0 0
    ООО "КАРЕЛЦИФРОТЕХ"
    (RA.RU.314507)
  • Эконом
  • 2 2 0 2 0 0 0 0

    Стоимость поверки Анализаторы мутности (Turbilight II)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы имеют встроенное в блок управления программное обеспечение (ПО). ПО предназначено для получения, отображения, обработки, передачи, хранения результатов измерений. Анализаторы имеют «средний» уровень защиты ПО от преднамеренных или непреднамеренных изменений в соответствии с Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные ПО приведены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    Supervision Turbilight II

    Номер версии (идентификационный номер) ПО

    Версия не ниже 2.0

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений Методика измерений приведена в эксплуатационной документации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к анализаторам мутности Turbilight II

    Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется по документу МП-242-1851-2015 «Анализаторы мутности Turbilight II. Методика поверки», утверждённому 16.03.2015 г. ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».

    Основные средства поверки: Стандартный образец мутности (формазиновая суспензия) ГСО 7271-96, границы допускаемой относительной погрешности ±2 %.


    Изготовитель


    Фирма «SERES Environnement SAS», Франция
    адрес: 360 rue Louis de Broglie - La Duranne BP 20087
    13793 AIX-EN-PROVENCE CEDEX 3 - FRANCE тел: +33 (0) 4 42 97 37 37, факс: +33 (0) 4 42 97 30 30 http://www.seres-france.com, e-mail: seres-france@seres-france.com

    Испытательный центр


    ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
    адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
    тел: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
    www.vniim.ru, e-mail: info@vniim.ru

    Принцип действия анализаторов основан на регистрации рассеянного оптического излучения. В качестве источника излучения используется ИК-светодиод с длиной волны 850 нм. Излучение, формируемое ИК-светодиодом, попадает в измерительный тракт, где рассеивается анализируемыми частицами. Рассеянное излучение регистрируется двумя фотоприёмниками. Основным является фотоприёмник, расположенный под углом 90о по отношению к источнику излучения. Второй фотоприемник, расположенный под углом 180о, компенсирует изменения величины фототока основного фотоприёмника, связанные с нестабильностью источника излучения, изменением цвета жидкости, загрязнением стенок измерительного тракта анализируемой жидкостью. По полученным значениям интенсивности рассеянного излучения осуществляется расчёт мутности анализируемой жидкости.

    Конструктивно анализаторы состоят из трех блоков (рисунок 1):

    • - градуировочный блок;

    • -  измерительный блок;

    • -  блок управления.

      Внешний вид. Анализаторы мутности (Turbilight II), http://oei-analitika.ru

    Рисунок 1 - Внешний вид анализатора мутности Turbilight II

    Диапазон измерений анализаторов устанавливается при выпуске из производства предприятием-изготовителем. Количество и значения поддиапазонов измерений определяются установленным диапазоном. Выбор поддиапазона осуществляется в меню прибора.

    Измерительная информация представляется в виде таблиц и графиков. Электрическое питание анализаторов осуществляется от сети переменного тока. Управление анализаторами осуществляется с помощью сенсорного экрана. Анализаторы оснащены следующими интерфейсами: USB / RS-232 и аналоговым.


    Основная комплектность поставки приведена в таблице 3. Таблица 3

    Наименование

    Количество

    Анализатор мутности Turbilight II с комплектом ЗИП

    1 комплект

    Руководство по эксплуатации

    1 экз.

    Методика поверки МП-242-1851-2015

    1 экз.


    1. Диапазоны измерений приведены в таблице 2. Таблица 2

    Диапазон измерений, ЕМФ

    Поддиапазон измерений, ЕМФ

    0 - 100

    (0 - 2), (0 - 5), (0 - 10), (0 - 25), (0 - 50), (0 - 100)

    0 - 1000

    (0 - 250), (0 - 500), (0 - 1000)

    2.

    Пределы допускаемой приведенной погрешности

    (к верхнему пределу используемого поддиапазона измерений), %

    ±10

    3.

    Габаритные размеры (Д х Ш х В), мм

    400 х 280 х 130

    4.

    Масса, кг

    4

    5.

    Потребляемая мощность, В^А

    25

    6.

    Электрическое питание:

    - от сети переменного тока с частотой (50±1) Гц, В

    (230±23)

    - от сети постоянного тока (опционально), В

    24

    7.

    Наработка на отказ, ч, не менее

    5000

    8.

    Средний срок службы, лет

    5

    9.

    Условия эксплуатации:

    - диапазон температуры окружающей среды, °С

    от 5 до 40

    - диапазон относительной влажности, %

    от 10 до 90

    - диапазон атмосферного давления, кПа

    от 84 до 107
