Номер по Госреестру СИ: 60977-15
60977-15 pH-метры
(GF)
Назначение средства измерений:
pH-метры GF (далее - pH-метры) предназначены для измерений активности ионов водорода (pH) и окислительно-восстановительного потенциала (ОВП) в водных растворах.
Внешний вид.
pH-метры
Рисунок № 1
Внешний вид.
pH-метры
Рисунок № 2
Внешний вид.
pH-метры
Рисунок № 3
Внешний вид.
pH-метры
Рисунок № 4
Программное обеспечение
Приборы функционируют под управлением микроконтроллеров, которые используют встроенное программное обеспечение (ПО). С помощью данного ПО выполняются такие функции, как калибровка, измерение, сохранение данных.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением приборов. Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.
Таблица 3
Идентификационные данные (признаки) | ||||
Идентификационное наименование ПО |
A5700 |
A8750-3 |
A8900 |
A9900 |
Номер версии (идентификационный номер) ПО |
ХХХХХХ |
V11 |
V14S03 |
21 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
2C45 |
нет |
нет |
F5EA37E31E8 3278829C628 AE4684CCE9 |
Алгоритм вычисления цифрового идентификатора ПО |
Сумма всех битов |
нет |
нет |
МD 5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации GF-001 РЭ типографским способом и на верхнюю панель измерительного преобразователя pH-метров с помощью самоклеющейся плёнки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийpH-метры GF. Руководство по эксплуатации GF-001РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к pH-метрам GF-
1 ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерения pH»
-
2 ГОСТ 8.450-81 «ГСИ. Шкала окислительно-восстановительных потенциалов водных растворов»
-
3 Техническая документация изготовителя
Поверка
Поверкаосуществляется:
-
- для pH-метров GF, укомплектованных датчиком pH - в соответствии с рекомендацией по метрологии Р 50.2.036-2004 «рН-метры и иономеры. Методика поверки»;
-
- для pH-метров GF, укомплектованных датчиком ОВП - в соответствии с документом «pH-метры GF. Методика поверки» GF-001МП, утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП ВНИИФТРИ 25 марта2015 г.
Основные средства поверки:
- стандарт-титры СТ-ОВП-01, рег. № 38680-08, ТУ 2642-004-02567567-2008 (воспроизводимое значение Eh СТ-ОВП-01-1 составляет 298 мВ, воспроизводимое значение Eh СТ-ОВП-01-2 составляет 605 мВ, пределы допускаемой абсолютной погрешности воспроизведения Eh ± 3 мВ);
- буферные растворы - рабочие эталоны 2- го и 3-го разрядов (пределы допускаемой абсолютной погрешности воспроизведения pH ± 0,01);
- водяной термостат U16 (диапазон регулирования температуры от 10 до 90 °С, погрешность установки температуры ± 0,3 °С);
- вода дистиллированная по ГОСТ 6709-72;
- посуда мерная лабораторная стеклянная по ГОСТ 1770-74;
- термометр ртутный стеклянный лабораторный ТЛ -4, рег. № 303-91 (диапазон 0 - 55 °С , цена деления 0,1 ° С )
Изготовитель
Компания «Georg Fischer Piping Systems Ltd», Швейцария.
Адрес: Georg Fiselier Piping Systems Ltd, CH-8201, Ebnatstrasse 101, Schaffhausen, Switzerland.
Заявитель
Представительство Акционерного Общества «Георг Фишер Пайпинг Системс ЛТД» Адрес: 125047, Россия, Москва, Тверская-Ямская 1-я ул., 23, офис 14А
Тел: +7 (495) 258 60 80 Факс: +7 (495) 258 60 81, e-mail:ru.ps@georgfischer.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Тел./факс (495) 744-81-12.
e-mail: office@vniiftri.ru.
Принцип действия pH-метров основан на зависимости электродвижущей силы (ЭДС) электродной системы, образованной погруженными в исследуемый водный раствор измерительным электродом pH или ОВП и электродом сравнения, от активности ионов водорода (pH) и ОВП водного раствора. Значения pH и ОВП преобразуются в унифицированный выходной сигнал постоянного тока.
Конструктивно pH-метры состоят из электродной системы (датчиков pH или датчиков ОВП), предусилителя, измерительного преобразователя (ИП). В качестве ИП используются: монитор-преобразователь +GF+ Signet 5700 pH/ORP Monitor, преобразователь +GF+ Signet 8750 ProcessPro™ pH/ORP Transmitter, многопараметрический контроллер +GF+ Signet 8900 MultiParameter Controller, преобразователь Signet 9900 SmartPro™ Transmitter, отличающиеся индикацией, разрядностью, конструктивным исполнением и условиями применения. Датчики pH и ОВП (таблица 1) имеют конструктивные отличия, связанные с условиями применения и диапазоном измерений.
Таблица 1 - Список датчиков pH и ОВП, входящих в состав pH-метров GF
Измеряемая величина |
Тип датчика |
Условное обозначение типа |
pH |
+GF+ Signet 2714 Twist-Lock pH |
2714 |
+GF+ Signet 2714-HF Twist-Lock pH |
2714-HF | |
+GF+ Signet 2716 Twist-Lock pH |
2716 | |
+GF+ Signet 2724 DryLoc® pH |
2724 | |
+GF+ Signet 2726 DryLoc® pH |
2726 | |
+GF+ Signet 2726-HF DryLoc® pH |
2726-HF | |
+GF+ Signet 2726-LC DryLoc® pH |
2726-LC | |
+GF+ Signet 2754 DryLoc™ pH |
2754 | |
+GF+ Signet 2754-HF DryLoc™ pH |
2754-HF | |
+GF+ Signet 2756 DryLoc™ pH |
2756 | |
+GF+ Signet 2764 Differential DryLoc® pH |
2764 | |
+GF+ Signet 2766 Differential DryLoc® pH |
2766 | |
+GF+ Signet 2774 Threaded DryLoc™ pH |
2774 | |
+GF+ Signet 2776 Threaded DryLoc™ pH |
2776 | |
+GF+ Signet 2776-LC Threaded DryLoc™ pH |
2776-LC | |
ОВП |
+GF+ Signet 2715 Twist-Lock ORP |
2715 |
+GF+ Signet 2717 Twist-Lock ORP |
2717 | |
+GF+ Signet 2725 DryLoc® ORP |
2725 | |
+GF+ Signet 2755 DryLoc™ ORP |
2755 | |
+GF+ Signet 2757 DryLoc™ ORP |
2757 | |
+GF+ Signet 2765 Differential DryLoc® ORP |
2765 | |
+GF+ Signet 2767 Differential DryLoc® ORP |
2767 |
Таблица 1 (продолжение)
Измеряемая величина |
Тип датчика |
Условное обозначение типа |
ОВП |
+GF+ Signet 2775 Threaded DryLoc™ ORP |
2775 |
+GF+ Signet 2777 Threaded DryLoc™ ORP |
2777 |
Для подключения датчиков pH и ОВП к ИП используются два типа предусилителей, обеспечивающие возможность использования всех типов датчиков с каждым ИП. Совместимость датчиков, предусилителей и ИП приведена в таблице 2.
Таблица 2- Совместимость измерительных преобразователей, предусилителей и датчиков GF
Измерительный преобразователь |
Предусилитель |
Измеряемая величина |
Датчики |
+GF+ Signet 5700 pH/ORP Monitor +GF+ Signet 8750 ProcessPro™ pH/ORP Transmitter |
Signet 2760 DryLoc® pH/ORP Preamplifier |
pH |
2714, 2714-HF, 2716, 2724-10, 2726-10, 2726-HF-10, 2726-LC-10, 2754-1, 2754-HF-1, 2756-1, 2764-1, 2766-1, 2774, 2776, 2777 |
ОВП |
2715, 2717, 2725-60, 2755, 2757, 2765-1, 2767-1, 2775-1, 2777-1 | ||
+GF+ Signet 8900 Multi-Parameter Controller Signet 9900 SmartPro™ Transmitter |
Signet 2750 DryLoc® pH/ORP Sensor Electronics |
pH |
2724-00, 2726-00, 2726-HF-00, 2726-LC-00, 2754, 2754-HF, 2756, 2757, 2764-2, 2766-2, 2767-1, 2774-1, 2776-1, 2777 |
ОВП |
2725-60, 2755, 2757, 2765-1, 2767-1, 2775-1, 2777-1 |
Внешний вид ИП приведён на рис. 1 ниже; предусилителей - на рис. 2 ниже; датчиков -на рис. 3 и 4 ниже.

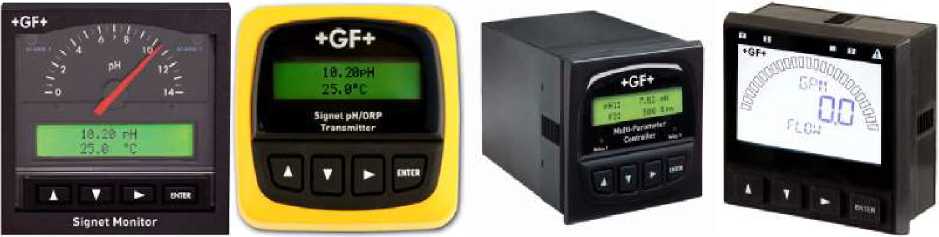

Рисунок 1. Измерительные преобразователи GF, слева направо: +GF+ Signet 5700 pH/ORP
Monitor, +GF+ Signet 8750 ProcessPro™ pH/ORP Transmitter, +GF+ Signet 8900 Multi-Parameter Controller, Signet 9900 SmartPro™ Transmitter

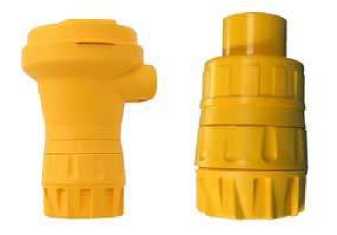

Рисунок 2. Предусилители GF, слева - Signet 2750 DryLoc® pH/ORP Sensor Electronics, справа - Signet 2760 DryLoc® pH/ORP Preamplifier

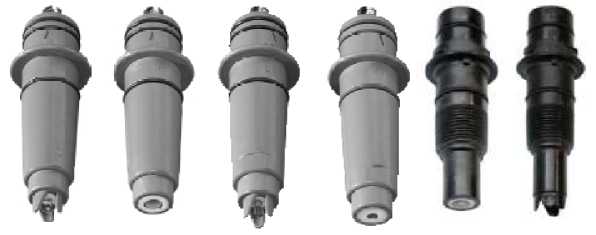

Рисунок 3. Датчики pH и датчики ОВП GF, слева направо: 2716 (в т.ч. 2716-HF), 2714, 2717, 2715, серия 2724-2726 (в т.ч. 2726-HF и 2726-LC) в исполнении «плоский», серия 27242726 (в т. ч. 2726-HF и 2726-LC) в исполнении «с шариком»

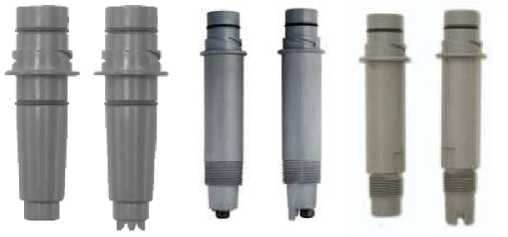

Рисунок 4. Датчики pH и датчики ОВП GF, слева направо: серия 2754-2757 (в т.ч. 2754-HF) в исполнении «плоский», серия 2754-2757 в исполнении «с шариком» серия 2764-2767 в исполнении «плоский», серия 2764-2767 в исполнении «с шариком», серия 2774-2777 в исполнении «плоский», серия 2774-2777 в исполнении «с шариком»
pH-метров GF приведены в таблице 4. Таблица 4 -
Диапазон измерений активности ионов водорода, pH:
|
от 0 до 14 от 0 до 12 от 0 до 6 |
Пределы допускаемой абсолютной погрешности измерений, рН |
±0,03 |
Диапазон измерений окислительно-восстановительного потенциала (ОВП), мВ:
|
от минус 999 до 999 от минус 2000 до 2000 от минус 1500 до 1500 |
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±5 |
Время установления рабочего режима, мин, не более |
1 |
Выходной сигнал постоянного тока, мА |
от 4 до 20 |
Параметры питания: ИП +GF+ Signet 5700 pH/ORP Monitor от источника постоянного тока
|
от 12 до 24 (не регулируемое) 10 |
ИП +GF+ Signet 8750 ProcessPro™ pH/ORP Transmitter от источника постоянного тока | |
- напряжение, В |
от 12 до 24 (регулируемое) |
ИП +GF+ Signet 8900 Multi-Parameter Controller -напряжение, В |
от 120 до 240 |
-частота, Гц |
от 50 до 60 |
-потребляемая мощность, Вт |
24 |
ИП Signet 9900 SmartPro™ Transmitter от источника | |
постоянного тока | |
- напряжение, В |
от 10,8 до 35,2 (номинальное 24) |
Габаритные размеры:
|
(100 х 100 х 90) |
более |
(95 x 95 x 140) |
- датчиков (длина х ширина х высота), мм, не более |
(40 х 40 х 165) |
Масса: - ИП, кг, не более |
1,0 |
- предусилителей, кг, не более |
0,5 |
- датчиков, кг, не более |
0,3 |
Рабочие условия применения: датчиков рН 2714, 2724, 2725, 2726, 2726-HF, 2726-LC: -давление, кПа, не более |
689 |
при температуре, °С |
от 10 до 65 |
-давление, кПа, не более |
400 |
при температуре, °С |
от 66 до 85 |
датчиков рН 2714-HF, 2754-HF: -давление, кПа, не более |
689 |
при температуре, °С |
от 0 до 50 |
датчика pH 2716, датчиков ОВП 2715, 2717: -давление, кПа, не более |
689 |
при температуре, °С |
от 0 до 65 |
-давление, кПа, не более |
400 |
при температуре, °С |
от 66 до 85 |
датчиков pH 2756, 2766, 2776, датчиков ОВП 2755, 2757, 2765, 2767, 2775, 2777: -давление, кПа, не более |
689 |
при температуре, °С |
от 0 до 65 |
-давление, кПа, не более |
400 |
при температуре, °С Датчики pH 2754, 2764, 2774 +GF+ Signet |
от 0 до 85 |
-давление, кПа, не более |
689 |
при температуре, °С |
от 10 до 65 |
-давление, кПа, не более |
400 |
при температуре, °С |
от 0 до 85 |
ИП +GF+ Signet 5700 pH/ORP Monitor, +GF+ Signet 8900 Multi-Parameter Controller
|
от минус 10 до 55 до 95 от 84 до 106,7 от 10 до 80 |
ИП +GF+ Signet 8750 ProcessPro™ pH/ORP Transmitter
|
от минус 10 до 70 до 95 |
ИП pH/ОВП 9900
|
от минус 10 до 70 до 95 |
предусилителей Signet 2750 DryLock® pH/ORP Sensor Electronics, Signet 2760 DryLock® pH/ORP Preamplifier
|
от 0 до 85 до 95 |
