Номер по Госреестру СИ: 60923-15
60923-15 Преобразователи термоэлектрические
(90.1020, 90.1050, 90.1210, 90.1220, 90.1230, 90.1240, 90.1250, 90.1820)
Назначение средства измерений:
Преобразователи термоэлектрические 90.1020, 90.1050, 90.1210, 90.1220, 90.1230, 90.1240, 90.1250, 90.1820 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, неагрессивных к материалу защитной арматуры.

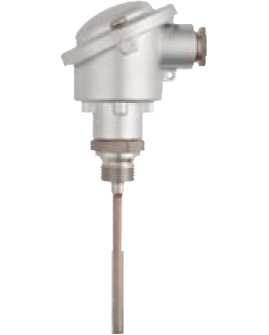

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1

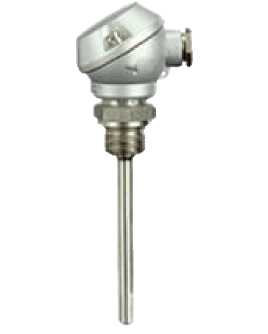

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на корпус ТП при помощи наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим 90.1020, 90.1050, 90.1210, 90.1220, 90.1230, 90.1240, 90.1250, 90.1820ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2 Термопары. Часть 2. Допуски.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4211-101-17833170-2014 Преобразователи термоэлектрические. Технические условия. Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.
Лист № 6 Всего листов 6
Изготовитель
Обособленное подразделение «ЮМО-ТЕРМ» ООО Фирмы «ЮМО» Юридический адрес: 113452, г. Москва, ул. Азовская, д. 35, кор. 3 Фактический адрес: 115404, Москва, ул. 6-я Радиальная, д. 17, стр. 1 ИНН 7727087543
Тел./факс: (495) 961-32-44, (499) 553-49-95
Заявитель
ООО Фирма «ЮМО» Юридический адрес: 113452, г. Москва, ул. Азовская, д. 35, кор. 3 Фактический адрес: 115162, г. Москва, ул. Люсиновская, д. 70, стр. 5 Тел./факс: (495) 961-32-44, 954-11-10
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП состоят из измерительной вставки с одним или двумя чувствительными элементами, защитной оболочки и клеммной головки (или без головки - с присоединительными выводами или разъемами). Термопреобразователи имеют разборные и неразборные конструктивные исполнения. В качестве чувствительных элементов (ЧЭ) применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования.
Преобразователи термоэлектрические 90.1020, 90.1050, 90.1210, 90.1220, 90.1230, 90.1240, 90.1250, 90.1820 отличаются друг от друга метрологическими характеристиками и конструктивным исполнением и имеют следующие модификации: 901020/10, 901020/20, 901050/10, 901050/20, 901050/30, 901210/10, 901220/40, 901220/41, 901230/40, 901230/41, 901240/20, 90.1250/32, 90.1250/33, 90.1250/34, 901820/10, 901820/20, 901820/30, 901820/40. 901820/50 , 901820/51. ТП могут изготавливаться с одним или двумя ЧЭ.
ТП 90.1020 конструктивно выполнены в виде измерительной вставки, представляющей собой сварную с одного конца трубку, соединенную с программируемым измерительным преобразователем dTRANS T01 или dTRANS T05 с выходным сигналом постоянного тока 4:20/20:4 мА или с программируемым преобразователем Wtrans B с передачей данных по радиоканалу или без преобразователя. Вставка помещена в защитную трубку из нержавеющей стали, соединенную с клеммной головкой. Головки ТП помимо основной формы (В) имеют дополнительный ряд конструктивных исполнений (BUZ, BUZH, BBK). Головки изготавливаются из алюминия (конструктивные исполнения B, BUZ, BUZH) и из пластмассы (конструктивное исполнение BBK). Термопреобразователи с головками конструктивного исполнения BUZH могут иметь жидкокристаллический дисплей (только для общепромышленного исполнения) с измерительным преобразователем, либо два встроенных измерительных преобразователя dTRANS T01.
ТП 90.1050 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющую собой сварную с одного конца трубку, соединенную с компенсационными проводами в силиконовой оболочке или в металлической оплетке при помощи переходного элемента, со штуцером, имеющим различные формы исполнения.
ТП 90.1210 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, представляющую собой сварную с одного конца трубку, соединенную с неизолированными проводами.
ТП 90.1220 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, соединенной с защитной головкой формы В (из алюминия) со встроенным программируемым измерительным преобразователем dTRANS T01 или dTRANS T05 с выходным сигналом постоянного тока 4-20/20-4 мА, а также с возможностью передачи цифровых сигналов по протоколу HART или без преобразователя.
Лист № 2 Всего листов 6
ТП 90.1230 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, соединенной с защитной головкой формы J (из аллюминия).
ТП 90.1240 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, представляющую собой сварную с одного конца трубку, соединенную со стандартным плоским штекером.
ТП 90.1250 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, представляющую собой сварную с одного конца трубку, соединенную с проводами из силикона, тефлона или в металлической оплетке.
ТП 90.1820 конструктивно выполнены в виде измерительной вставки, представляю -щей собой сварную с одного конца трубку, соединенную с программируемым измерительным преобразователем dTRANS T01/T05 с выходным сигналом постоянного тока 4:20/20:4 мА, а также с возможностью передачи цифровых сигналов по протоколу HART или без преобразователя. Вставка помещена в защитную трубку из нержавеющей стали, титана, инконеля или хастеллоя, соединенную с клеммной головкой. Головки ТП имеют конструктивные исполнения: A, B, BUZ, BUZH, BEGF, XD-Ax, XD-Sx. Головки изготавливаются из алюминия (конструктивные исполнения A, B, BUZ, BUZH, XD-Ax) или из нержавеющей стали (конструктивные исполнения BEGF, XD-Sx). Термопреобразователи могут иметь ЖК индикатор головками конструктивных исполнений XD-Ax, XD-Sx. (для общепромышленного или взрывозащищенного исполнений) и BUZH (для общепромышленного или искробезопасного исполнений).
Изображения общего вида ТП 90.1020, 90.1050, 90.1210, 901220, 901230, 901240, 901250, 90.1820 приведены на рисунках 1-7.
Рис.1 - 90.1020, ТП 90.1820
Рис.2 - 90.1050
Рис.3 - 90.1210
Рис.7 - 90.1250
Термопреобразователь (исполнение - в соответствии с заказом)
-
- 1 шт.
-
- 1 экз.
-
- 1 экз.
Паспорт (на русском языке)
Методика поверки
Лист № 5 Всего листов 6
Диапазон измеряемых температур (в зависимости от модели и используемого типа ЧЭ ТП), °С:
-
- 90.1020 (ЧЭ с НСХ типа «L»)........................................от минус 200 до плюс 600;
-
- 90.1020 (ЧЭ с НСХ типа «J»)..........................................от минус 200 до плюс 600;
-
- 90.1020 (чЭ с НСХ типа «К»)........................................от минус 200 до плюс 800;
-
- 90.1050 (ЧЭ с НСХ типа «L», «К»).................................от минус 200 до плюс 600;
-
- 90.1210, 90.1220, 90.1230, 90.1240, 901250
(ЧЭ с НСХ типа «L»)....................................................от минус 200 до плюс 800;
-
- 90.1210, 90.1220, 90.1230, 90.1240, 90.1250
(ЧЭ с НСХ типа «J»).....................................................от минус 200 до плюс 800;
-
- 90.1210, 90.1220, 90.1230, 90.1240, 90.1250
от минус 200 до плюс 1200; . от минус 200 до плюс 600;
от минус 200 до плюс 600; от минус 200 до плюс 1150 от минус 200 до плюс 1200.
(ЧЭ с НСХ типа «К», «N»)...........................................
-
- 90.1820 (ЧЭ с НСХ типа «L»)..........................................
-
- 90.1820 (ЧЭ с НСХ типа «J»).......................................
-
- 90.1820 (ЧЭ с НСХ типа «К»)........................................
-
- 90.1820 (ЧЭ с НСХ типа «N»).........................................
Условное обозначение номинальной статической характеристики (НСХ) преобразования по
ГОСТ Р 8.585-2001 (МЭК 60584-1, DIN 43170): ......................................«К», «N» «J», «L»
Класс допуска (по ГОСТ Р 8.585-2001):
-
- для ЧЭ ТП типа «К», «N»........................................................................1, 2, 3;
-
- для ЧЭ ТП типа «J»...................................................................................1, 2;
-
- для ЧЭ ТП типа «L»...................................................................................2, 3
ТП с НСХ «К» и «L» в диапазоне от минус 200 до минус 40 °С соответствуют классу допуска 3 по ГОСТ Р 8.585-2001.
Пределы допускаемых отклонений от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2), °С:
-
- тип «К», «N»: класс 1: ± 1,5 (от минус 40 до плюс 375 °C);
± 0,004-| t | (св. плюс 375 до плюс 1200 °C); класс 2: ± 2,5 (от минус 40 до плюс 333 °C); ± 0,0075-| t | (св. плюс 333 до плюс 1200 °C); класс 3: ± 0,015-| t | (от минус 200 до минус 167 °C);
± 2,5 (св. минус 167 до плюс 40 °C)
-
- тип «J»: класс 1: ± 1,5 (от минус 40 до плюс 375 °C);
± 0,004-| t | (св. плюс 375 до плюс 750 °C); класс 2: ± 2,5 (от 0 до плюс 333 °C);
± 0,0075-1 t | (св. плюс 333 до плюс 800 °C)
- тип «L»:
класс 2: ± 2,5 (от минус 40 до плюс 360 °C);
Лист № 4 Всего листов 6 ± (0,7 + 0,005-| t |) (св. плюс 360 до плюс 800 °C); класс 3: ± (1,5 + 0.01-| t |) (от минус 200 до минус 100 °C);
± 2,5 (св. минус 100 до плюс 100 °C)
Пределы допускаемой суммарной погрешности ТП и ИП (D , °С) вычисляются по формуле: D=±/(Dип )2 + (Dтс )2 ,
где: DИП - погрешность ИП, °С; DТП - отклонение от НСХ (в температурном эквиваленте) ТП, °С.
Электрическое сопротивление изоляции ТП при (25 ± 10) °С, МОм, не менее:....................100
Длина компенсационных проводов
(для ТП 90.1210, 90.1050), мм: .................................от 500 до 2500 (и более по спец. заказу)
Диаметр защитной оболочки ТП (в зависимости от исполнения ТП), мм: ..............от 0,5 до 11
Длина монтажной части (в зависимости
от исполнения), мм: ..............................................от 17 до 50000 (и более по спец. заказу)
Масса, кг: .....................................от 0,05 до 5 (в зависимости от модели и исполнения ТП)
Средний срок службы (при нормальных условиях эксплуатации), лет, не менее: .................12
Степень защиты от влаги и пыли ТП по ГОСТ 14254-96 (МЭК 60529): ......IP54, IP65, IP66, IP67
Температура окружающей среды при эксплуатации ТП без ИП (в зависимости от модели ТП, исполнения головки ТП или оболочки компенсационных проводов), °С:
-
- 90.1020 (с головкой исполнений: B, BUZ, BUZH).................от минус 40 до плюс 100;
-
- 90.1020 (с головкой исполнения BBK)..............................от минус 30 до плюс 130;
-
- 90.1050 (с силиконовой оболочкой)...................................от минус 50 до плюс 180;
-
- 90.1050 (с металлической оплеткой)..................................от минус 20 до плюс 350;
-
- 90.1210, 90.1220, 90.1230, 90.1240, 901250
(с силиконовой оболочкой)..............................................от минус 50 до плюс 180;
-
- 90.1210, 90.1220, 90.1230, 90.1240, 901250
(с тефлоновой оболочкой).............................................. от минус 190 до плюс 260;
-
- 90.1210, 90.1220, 90.1230, 90.1240, 901250
(с металлической оплеткой)...............................................от минус 20 до плюс 350;
-
- 90.1820..............................................................................................от минус 50 до плюс 100
Температура окружающей среды при эксплуатации ТП с ИП, °С:
-
- без встроенного индикатора...........................................................от минус 50 до плюс 85;
-
- со встроенным индикатором............................................................от минус 50 до плюс 60
Температура окружающей среды при эксплуатации ТП 90.1820 во взрывозащищенном исполнении (в зависимости от температурного класса ТП), °С:
-
- для Т'1~Т4....................................................................от минус 50 до плюс 85;
-
- для Т5 ..........................................................................от минус 50 до плюс 70;
-
- для Т6..........................................................................от минус 50 до плюс 55
Маркировка ТП 90.1820 во взрывозащищенном исполнении по ГОСТ Р 51330.0-99 (МЭК
60079-0-98): 1ExdIICT1.. ,T6(Gb)X, 0ExiaIICT1.. ,T6(Ga)X, 1ExdiaIICT1.. ,T6(Gb)X,
1Exd[iaGa]IICT1.. ,T6(Gb)X, 0ExiaIICT6(Ga).
