Номер по Госреестру СИ: 60912-15
60912-15 Расходомеры-счётчики электромагнитные
(Toshiba)
Назначение средства измерений:
Расходомеры-счетчики электромагнитные Toshiba (далее-расходомеры)
предназначены для измерения объема и объемного расхода различных электропроводных жидкостей (воды, жидкого цементного раствора, шлама, включающего твердые частицы, охлаждающих жидкостей, нитратов, фосфатов, растворов кислот, щелочных растворов, и т.д.) с удельной электрической проводимостью не менее 0,01 мкСм/см в напорных трубопроводах.
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 17.06.2021
Номер записи -
ID в реестре СИ - 374244
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Toshiba,
Производитель
Изготовитель - Фирма "Toshiba Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№712 от 2015.06.17 Об утверждении тпов средств измереий
Наличие аналогов СИ: Расходомеры-счётчики электромагнитные (Toshiba)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60912-15 Расходомеры-счётчики электромагнитные (Toshiba) Фирма "Toshiba Corporation" (ЯПОНИЯ ) |
27104-08 Преобразователи расхода электромагнитные (ЭМИР-ПРАМЕР-550) ООО "КИП-Комплект Сибирь" (РОССИЯ г.Новосибирск) |
|
60912-15 Расходомеры-счётчики электромагнитные (Toshiba) Фирма "Toshiba Corporation" (ЯПОНИЯ ) |
83188-21 Расходомеры-счётчики электромагнитные (Питерфлоу Т) Общество с ограниченной ответственностью "Термотроник" (ООО "Термотроник") (РОССИЯ г. Санкт-Петербург; Общество с ограниченной ответственностью "Термотроник Пром" (ООО "Термотроник Пром"), г. Санкт-Петербург.) |
Все средства измерений Общество с ограниченной ответственностью "Термотроник" (ООО "Термотроник")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
42662-09 |
Трансформаторы напряжения, V-E10A Фирма "Toshiba Corporation" (ЯПОНИЯ ) |
ОТ |
4 года |
|
60912-15 17.06.2021 |
Расходомеры-счётчики электромагнитные, Toshiba Фирма "Toshiba Corporation" (ЯПОНИЯ ) |
ОТ МП |
4 года |
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Кто поверяет Расходомеры-счётчики электромагнитные (Питерфлоу Т)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 |
Стоимость поверки Расходомеры-счётчики электромагнитные (Питерфлоу Т)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 5874 |
|
ФБУ Костромской ЦСМ Костромская область |
3082 | 5874 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
3109 | 5874 |
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (ПО).
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значения |
|
Наименование ПО |
Встроенное ПО расходомеров-счетчиков электромагнитных Toshiba |
|
Номер версии (идентификационный номер) ПО |
V0103 и выше |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «высокий».
Нормирование метрологических характеристик проведено с учетом того , что программное обеспечение является неотъемлемой частью расходомеров
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на эксплуатационную документацию типографским способом и на электронный блок расходомера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика прямых измерений изложены в Руководстве по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к
расходомерам-счетчикам электромагнитным Toshiba
-
1. ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
-
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по методике, приведенной в документе МП 2550-0257-2014 «Расходомеры -счетчики электромагнитные Toshiba. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 29 декабря 2014 г.
Средства поверки:
- установка проливная поверочная. Диапазон воспроизведений расхода воды не менее (Qmin - 0,5Qmax), относительная погрешность измерений расхода не хуже ± 0,1 %;
- установка имитационная поверочная "Поток - Т".
Изготовитель
Toshiba Corporation, Япония
Адрес: 72-34, Horikawa-cho, Saiwai-ku, Kawasaki 212-8585, Japan
Tel +81-44-331-1693 Fax +81-44-548-9553
Заявитель
ООО «Тошиба Си-Ай-Эс»
Адрес:121059 Россия, Москва, Киевская ул. 7, под 7, эт 12
Тел +7 495 642-89-29, Факс +7 495 642-89-08
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01,
факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия расходомеров основан на явлении электромагнитной индукции (закон Фарадея), при котором значение индуцируемой под действием магнитного поля ЭДС токопроводящей жидкости пропорционально ее расходу (скорости).
Расходомер состоит из электронного блока и первичного преобразователя.
Электронные блоки изготавливаются в двух исполнениях: для компактного монтажа непосредственно на первичном преобразователе и для раздельного монтажа на стене или на стойке.
ЖК дисплей электронного блока имеет возможность поворота дисплея без нарушения герметичности корпуса.
В памяти электронного блока записаны заводские параметры, необходимые для работы расходомера, среди них: типоразмер (диаметр), частота возбуждения магнитного поля, диапазон измерения и т.д.
Электронный блок осуществляет постоянную самодиагностику и выдает информацию о нештатных ситуациях. Связь с внешним компьютером осуществляется по одному из следующих протоколов HART, Profibus, Modbus.
На жидкокристаллическом дисплее отображаются следующие значения
измеряемых величин:
-
- текущий расход;
-
- скорость;
-
- суммарный объем;
-
- дата, время.
В зависимости от материалов внутреннего покрытия первичного преобразователя, доступных на выбор при заказе (фторопласты, тефлоны, полиуретан, натуральный каучук, ЭПДМ резина, керамика, алюмооксидная керамика), расходомеры могут применяться для измерения расхода различных агрессивных веществ (кислот, щелочей и т.д.), а также для измерения расхода абразивных жидкостей с высокой концентрацией шлама.
Степень защиты корпуса электронного блока и первичного преобразователя IP67, опционально - IP68. Корпус первичного преобразователя изготовлен из нержавеющей или углеродистой стали, в зависимости от модели.
Расходомеры имеют следующие виды присоединений к трубопроводу - фланцевые, бесфланцевые и с помощью быстросъемных зажимов.
Первичные преобразователи расходомеров моделей отличаются диапазоном доступных диаметров условного прохода, температур окружающей и измеряемой среды, а также материалом внутреннего покрытия. Первичным преобразователям моделей LF511 и LF516 соответствуют электронные блоки LF541 и LF546 соответственно, установленные непосредственно на них, а для всех остальных моделей первичных преобразователей предназначены электронные блоки LF620 (при непосредственном размещении
электронного блока на первичном преобразователе) и LF622 (для раздельного монтажа на стене или на стойке).
При установке расходомера на трубопроводе необходимо соблюдать длины прямых участков до первичного преобразователя расходомера (не менее 1,6D), приведенные в Руководстве по эксплуатации. Наличие прямых участков после места установки прибора (по направлению потока) не требуется.

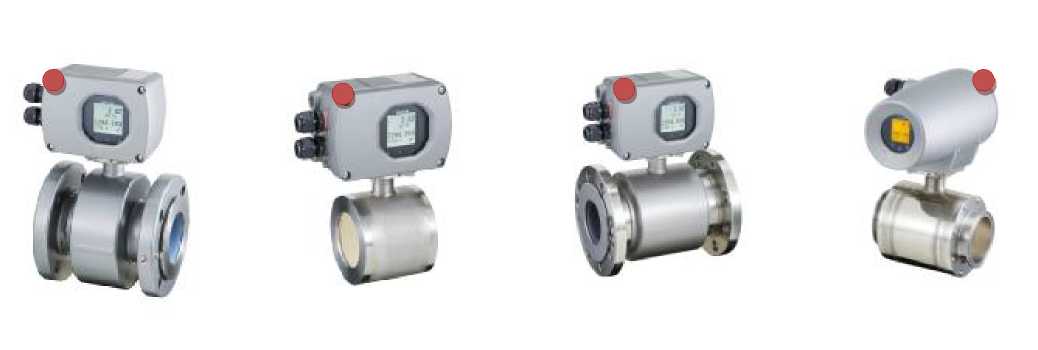

Внешний вид расходомера в сборе и места пломбирования (отмечены кружком ) представлен на рисунке 1. Все модели первичного преобразователя имеют неразъемный корпус, поэтому пломбирование не производится. Пломбирование электронного блока производится путем установки пломбы на одном из винтов, соединяющих детали корпуса.
GF630
LF410
LF430 LF511
Рис. 1
Таблица 3
|
Наименование |
Кол.(шт.) |
|
Расходомер-счетчик электромагнитный |
1 |
|
Комплект эксплуатационной документации |
1 |
|
Протокол заводских испытаний |
1 |
|
Методика поверки МП 2550-0257-2014 |
1 |
Основные технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диаметр условного прохода* (Ду), мм |
2,5; 4; 6; 15; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000; 1050; 1200; 1350; 1400; 1500; 1600; 1800; 1950; 2000 |
Диапазон скорости потока жидкости, м/с
|
LF430, LF431, LF434, GF630, GF632, LF414, LF410, LF490, LF494 GF642, LF664, LF470 |
от 0,05 до 10 |
|
LF650, LF654 |
от 0,05 до 12 |
|
LF511, LF516 |
от 0,05 до 10 |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
от 0,0009 до 135650* |
|
Пределы допускаемой относительной погрешности измерений объемного расхода, объема жидкости, % LF650, LF654, LF430, LF431, LF434, GF630, GF632, LF414, LF410, LF490, LF494 |
Для Ду от 15 мм до 450 мм ± (0,3 + 0,1/V) Для Ду от 500 мм до 600 мм ± (0,3 + 0,2/V) |
|
GF642, LF664 |
Для Ду от 500 мм до 600 мм ± 0,5 при скорости 1 м/с и более. ± (0,3 + 0,2/V) при скорости менее 1 м/с Для Ду от 700 мм до 2000 мм ± 0,8 при скорости 1 м/с и более ± (0,4 + 0,4/V) при скорости менее 1 м/с. |
|
LF511, LF516 |
± 0,5 при скорости от 1 м/с и выше ± (0,3 + 0,2/V) при скорости ниже 1 м/с | |
|
LF470 |
± 0,8 при скорости от 1 м/с и выше ± (0,4 + 0,4/V) при скорости ниже 1 м/с | |
|
Условия эксплуатации: | ||
|
Удельная электрическая проводимость среды, мкСм/см, (не менее) | ||
|
LF414, LF410, LF490, LF494, LF664, GF642, LF430, LF431, LF434 |
5 | |
|
LF511, LF516 |
0,01 | |
|
LF650, LF654, GF630, GF632 |
3 | |
|
LF470 |
50 | |
|
Рабочее давление измеряемой среды, МПа LF414, LF410, LF511, LF516, LF490, LF494 |
0,1 - 2,0 | |
|
LF470, GF630, GF632, GF642, LF654, LF650, LF430, LF431, LF434 |
0,1 - 1,0 | |
|
LF664 |
0,1 - 1,4 | |
|
Напряжение питания, В Переменный ток Постоянный ток (опционально) |
187- 230 24 - 110 | |
|
Потребляемая мощность, Вт, не более |
17 | |
|
Диапазон температуры измеряемой среды (в зависимости от внутреннего покрытия), оС | |
|
LF414, LF410 |
от минус 20 до плюс 180 |
|
LF511, LF516 |
от плюс 10 до плюс 120 |
|
LF490, LF494, LF470, LF430, LF431, LF434 |
от минус10 до плюс 120 |
|
GF630, GF632, LF654, LF650 |
от минус 20 до плюс 120 |
|
LF664, GF642 |
от минус 10 до плюс 60 |
|
Диапазон температуры о окружающей среды, С | |
|
LF414, LF410, GF630, GF632, LF490, LF494, LF664 |
от минус 20 до плюс 60 |
|
LF511, LF516 |
от минус 10 до плюс 50 |
|
LF470, GF642, LF430, LF431, LF434 |
от минус 10 до плюс 60 |
|
LF654, LF650 |
от минус 40 до плюс 60 |
|
Протоколы связи |
HART, Profibus PA, Modbus |
|
Масса, кг* |
от 1 до 3000 |
|
Габаритные размеры, мм* Высота |
от 102 до 2440 |
|
Ширина |
от 56 до 2370 |
|
Глубина |
от 70 до 2006 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
60000 |
*-в зависимости от модели и Ду
