Принцип действия преобразователей основан на зависимости упругой деформации первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием измеряемого давления деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме (мост Уитстона), которое с помощью электронного блока преобразуется в выходной аналоговый сигнал силы постоянного тока (4.. .20) мА с наложенным на него цифровым сигналом в стандарте HART.

Преобразователи состоят из измерительного модуля и электронного блока, измерительный модуль включает в себя измерительную камеру с установленной в ней мембраной и первичного тензорезисторного преобразователя. Электронный блок состоит из аналого-цифрового преобразователя, микропроцессора и цифро-аналогового преобразователя.

Преобразователи выпускаются в различных модификациях, отличающихся друг от друга типом и диапазоном измеряемого давления, конструкцией и точностными характеристиками:

• - модификация 7MF4033;

• - модификация 7MF4133;

• - модификация 7MF4233;

• - модификация 7MF4333;

• - модификация 7MF4433;

• - модификация 7MF4533;

• - модификация 7MF4633.

Преобразователи обладают функцией перенастройки диапазона измерений.

Преобразователи могут комплектоваться жидкокристаллическим индикаторным устройством (ЖКИ), которое обеспечивает визуализацию значений измеряемого давления.

Для передачи измерительной информации в преобразователях используется выходной аналоговый сигнал силы постоянного тока с наложенным на него цифровым сигналом в стандарте HART. Цифровой и аналоговый сигналы передаются одновременно по одной паре проводов. Зависимость аналогового выходного сигнала постоянного тока от входной измеряемой величины давления - линейно возрастающая (далее - линейная) для всех модификаций, модификации 7MF4433 и 7MF4533 могут иметь исполнения с зависимостью по закону квадратного корня (далее - корневой).

Преобразователи во взрывозащищенном исполнении выполнены с видом взрывозащиты «искробезопасная электрическая цепь» и/или «взрывонепроницаемая оболочка».

Степень защиты преобразователей, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды, соответствует IP65 по ГОСТ 14254-96.

Конструкция преобразователей, за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющим на метрологические характеристики, и не требует пломбирования.

Конструкция преобразователей обеспечивает ограничение доступа к внутренним элементам, с целью предотвращения несанкционированного доступа, на корпус наносится пломба (наклейка), не повредив которые невозможно вскрыть корпус.

Фотографии общего вида преобразователей приведены на рисунках 1 - 5.

Рисунок 1 - Общий вид преобразователей модификации 7MF4033, 7MF4233

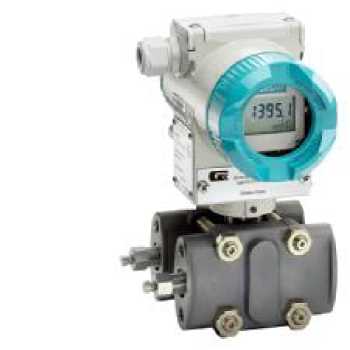

Рисунок 2 - Общий вид преобразователей модификация 7MF4133

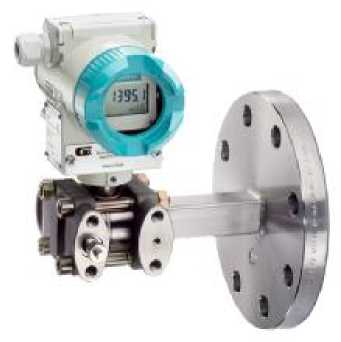

Рисунок 3 - Общий вид преобразователей модификация 7MF4333

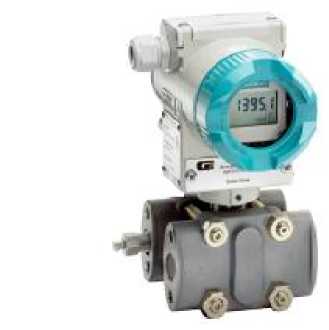

Рисунок 4 - Общий вид преобразователей модификации 7MF4433, 7MF4533

Рисунок 5 - Общий вид преобразователей модификация 7MF4633

Таблица 2

Диапазон измерений¹: модификация 7MF4033

• - избыточное давление, МПа модификация 7MF4133

• - избыточное давление, МПа

• - абсолютное давление, МПа модификация 7MF4233

• - абсолютное давление, МПа модификация 7MF4333

• - абсолютное давление, МПа модификация 7MF4433

• - дифференциальное давление, МПа модификация 7MF4533

• - дифференциальное давление, МПа модификация 7MF4633

• - гидростатическое давление, МПа Коэффициент перенастройки (k)

¹⁾ Диапазон измерений указан от нижнего предела измерений до верхнего предела измерений, конкретный диапазон измерений определяется при заказе из ряда установленного в технической документации изготовителя (например, для модификации 7MF4033, МПа: (0,001...0,1); (0,004.0,4); (0,016...1,6); (0,063.6,3); (0,16.16); (0,4.40); (0,7.70)). Указанный диапазон измерений может быть выражен в других единицах измерения давления:

• - для преобразователей применяемых на территории РФ в соответствии с Постановлением правительства РФ № 879 от 31.10.2009 г.;

• - для преобразователей поставляемых на экспорт в соответствии с требованиями Заказчика.

Пределы допускаемой основной приведенной погрешности измерений у, %

исполнение 1

исполнение 2

модификация 7MF4033

модификация 7MF4633

• - для исполнения с верхним пределом измерения 2,5•IO^-2 МПа

в диапазоне температур (-10 вкл. ... +20) и (+25 ... 60 вкл.) °С               ± (0,5•k + 0,2);

в диапазоне температур (-40 вкл. ... -10) и (+60 ... +85 вкл.) °С  ± (0,25-k + 0,15) на 10 °С.

• - для исполнения с верхним пределом измерения 6,0-10^-2 МПа

в диапазоне температур (-10 вкл. ... +20) и (+25 ... 60 вкл.) °С               ± (0,3 •k + 0,3);

в диапазоне температур (-40 вкл. ... -10) и (+60 ... +85 вкл.) °С  ± (0,15-k + 0,15) на 10 °С.

• - для исполнения с верхним пределом измерения 16-10^-2 и 50-10^-2 МПа

в диапазоне температур (-10 вкл. ... +20) и (+25 ... 60 вкл.) °С             ± (0,25-k + 0,2);

в диапазоне температур (-40 вкл. ... -10) и (+60 ... +85 вкл.) °С ± (0,12-k + 0,15) на 10 °С.

Параметры электрического питания от источника постоянного тока, В

• - обычное исполнение

• - искробезопасное исполнение

Измеряемая среда:

Температура измеряемой среды, °С: Рабочие условия эксплуатации:

температура окружающей среды, °С для преобразователей без ЖКИ для преобразователей с ЖКИ

относительная влажность воздуха, %, при температуре 35 °С атмосферное давление, кПа (мм рт. ст.)

Габаритные размеры (длина x ширина x высота), мм, не более модификации 7MF4033, 7MF4133, 7MF4233, 7MF4333 модификации 7MF4433, 7MF4533 модификация 7MF4633

Масса, кг, не более

модификации 7MF4033, 7MF4133, 7MF4233, 7MF4333, 7MF4633 модификации 7MF4433, 7MF4533

Средний срок службы, лет, не менее
