Номер по Госреестру СИ: 60837-15
60837-15 Акселерометры
(6240M56)
Назначение средства измерений:
Акселерометры 6240M56 (далее - акселерометры) предназначены для измерения виброускорения элементов газовых турбин на газотурбинной электростанции «Новоуренгойского газохимического комплекса».

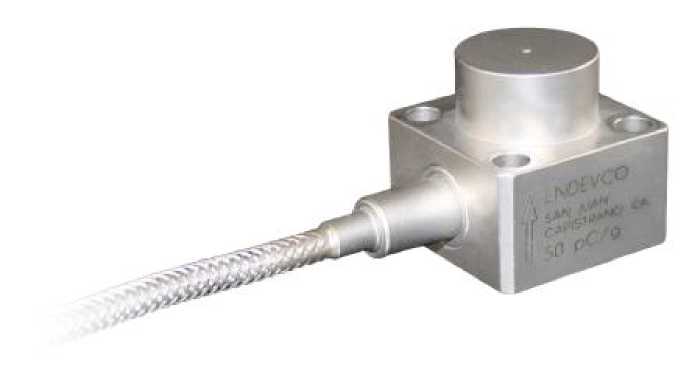

Внешний вид.
Акселерометры
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на акселерометр.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам 6240M56
1. ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для средств
измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц»;
2. Техническая документация фирмы «Endevco», США.
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки:
- поверочная установка 2 разряда по ГОСТ Р 8.800-2012;
- виброизмерительный канал в составе: вибропреобразователя 8305; усилителя заряда 2650;
- мультиметр цифровой Agilent 34401A (ГР № 33921-07).
Изготовитель
Фирма «Endevco», США
Адрес: 30700 Rancho Viejo Road,
San Juan Capistrano, California 92675, США
Тел.: +1 949 493 8181
Web: https://www.endevco.com/
Заявитель
Общество с ограниченной ответственностью
«Производственная фирма «ВИС» (ООО «ПФ» «ВИС»), г. Гатчина, Ленинградская обл. Юридический адрес: 188309, Россия, Ленинградская обл.,
Гатчинский р-н, г. Гатчина, Промзона-1, Квартал № 1
Почтовый адрес: 195112, Россия, г. Санкт-Петербург, Заневский пр., д. 28, лит. А, пом. 9А
Тел.: +7(495) 789-85-55 Факс: +7 (495) 789-85-56
E-mail: info@pfvis.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Акселерометры являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект в результате которого механическое воздействие на акселерометр вызывает генерацию заряда, пропорциональную виброускорению колебания основания акселерометра. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на акселерометр.
Внешний вид акселерометра представлен на рисунке 1.
Таблица 1
Рис. 1. Внешний вид акселерометра 6240M56
Акселерометр 6240M56 8 шт.
Паспорт 8 экз.
Диапазон измерения виброускорения, м/с2 |
от 0,1 до 392 |
Диапазон рабочих частот, Гц |
от 5 до 3000 |
Номинальное значение коэффициента преобразования, пКл/(м^с-2) |
5,1 |
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального значения, % |
±5 |
Нелинейность амплитудной характеристики, %, не более |
±1 |
Неравномерность частотной характеристики, %, не более |
±5 |
Относительный коэффициент поперечного преобразования, % |
±5 |
Рабочие условия эксплуатации: - диапазон температур, °С |
от минус 54 до 455 |
Габаритные размеры (длина х ширина х высота), мм, не более |
41,4Х41,4Х38 |
Масса, г, не более |
330 |
