Номер по Госреестру СИ: 60835-15
60835-15 Контроллеры многофункциональные
(NPT-М)
Назначение средства измерений:
Контроллеры многофункциональные NPT-М (далее контроллеры) предназначены для измерения и регистрации электроэнергетических величин и показателей качества электрической энергии в трёхфазных сетях, а также для контроля и управления коммутационным оборудованием.

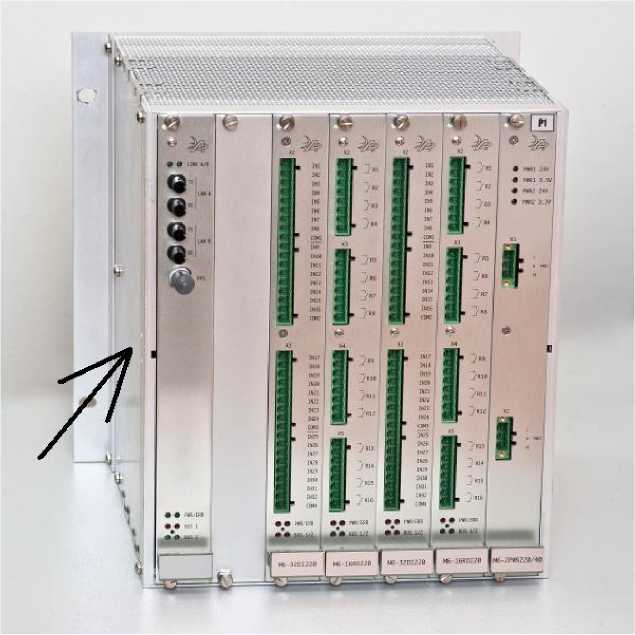

Внешний вид.
Контроллеры многофункциональные
Рисунок № 1

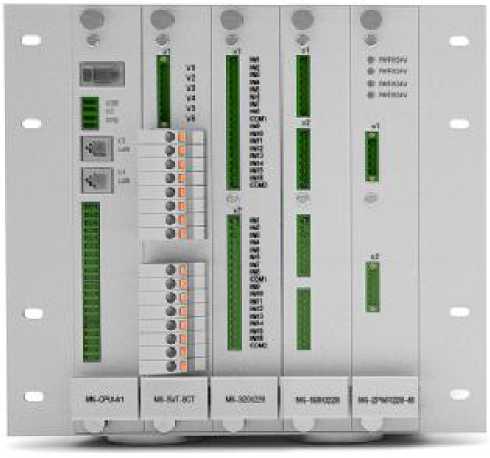

Внешний вид.
Контроллеры многофункциональные
Рисунок № 2
Внешний вид.
Контроллеры многофункциональные
Рисунок № 3
Внешний вид.
Контроллеры многофункциональные
Рисунок № 4
Внешний вид.
Контроллеры многофункциональные
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.05.2020
Номер записи - 151756
ID в реестре СИ - 374156
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
NPT-М, NPT-M,
Производитель
Изготовитель - ООО "ЭнергопромАвтоматизация"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 191
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 191
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№621 от 2015.05.27 Об утверждении типов средств измерений (ГР 60746-15 - 60838-15)
№840 от 2020.04.27 ПРИКАЗ о продление свидетельство об утверждении типов СИ 37 шт
№146 от 2022.01.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№329 от 2020.02.17 О переоформлении свидетельства об утверждении типа СИ Контроллеры многофункциональные NPT-M
Наличие аналогов СИ: Контроллеры многофункциональные (NPT-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ЭнергопромАвтоматизация"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53107-13 26.02.2023 |
Контроллеры многофункциональные, NPT ООО "ЭнергопромАвтоматизация" (РОССИЯ г.С.-Петербург) |
ОТ |
3 года |
|
60807-15 |
Система измерительная "СИ САУ ГТ - Воткинская ГЭС" в составе системы автоматизированного управления главных трансформаторов филиала ОАО "РусГидро" - "Воткинская ГЭС", Нет данных ООО "ЭнергопромАвтоматизация" (РОССИЯ г.С.-Петербург) |
ОТ МП |
4 года |
|
60835-15 27.05.2020 |
Контроллеры многофункциональные, NPT-М ООО "ЭнергопромАвтоматизация" (РОССИЯ г.С.-Петербург) |
ОТ МП |
8 лет |
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Контроллеры многофункциональные (NPT-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 191 | 108 | 4 | 0 | 191 | 108 | 4 |
Стоимость поверки Контроллеры многофункциональные (NPT-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
600 | 642 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
684 | 642 |
Программное обеспечение
Программное обеспечение контроллеров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настроек и вмешательств, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения контроллеров представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения контроллеров
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа конфигурирования |
Система автоматизированного проектирования SCADA Studio - Конфигуратор контроллера NPT |
2.0 |
023cc2e292b1 |
Отсутствует |
|
Встроенное |
Прошивка для модуля |
2331 |
1cccdc79895c |
Отсутствует |
|
программное обеспечение |
процессора cpu_2331_1cccdc79895c .bin | |||
|
Встроенное программное обеспечение |
Прошивка для модуля ввода сигналов от ТТ и ТН M6-xVT-zCT dsp_226_44d60bc491dc. bin |
226 |
44d60bc491dc/1 |
Отсутствует |
|
Встроенное программное обеспечение |
Прошивка для модулей ввода-вывода stm_226_44d60bc491dc. bin |
226 |
44d60bc491dc/2 |
Отсутствует |
Программное обеспечение «Система автоматизированного проектирования SCADA Studio - Конфигуратор контроллера NPT» предназначено для конфигурирования контроллеров и не влияет на их метрологические характеристики.
Программное обеспечение измерителей в соответствии с Р 50.2.077-2014 имеет уровень защиты «высокий».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на металлографическую табличку, установленную на корпусе контроллера, методом шелкографии и наносится на титульные листы эксплуатационных документов типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийКонтроллеры многофункциональные NPT-М. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам многофункциональным NPT-МГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Лист № 12
Всего листов 12
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
Техническая документация изготовителя.
Поверка
ПоверкаПоверка осуществляется по документу МП 60835-15 «Контроллеры многофункциональные NPT-М. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.11.2014 г.
Основное оборудование, необходимое для поверки:
-
- калибратор универсальный Н4-7. Диапазон воспроизведения напряжения постоянного тока: от 0,2 до 1000 В, пределы допускаемой погрешности: ± 0,003 %. Диапазон воспроизведения напряжения переменного тока: от 0,2 до 1000 В, пределы допускаемой погрешности: ± 0,008 %. Диапазон воспроизведения силы постоянного тока: от 0,0002 до 30 А, пределы допускаемой погрешности: ± 0,05 %. Диапазон воспроизведения силы переменного тока: от 0,002 до 30 А, пределы допускаемой погрешности: ± 0,03 %.
-
- установка поверочная универсальная «УППУ-МЭ» с контроллером электроизмерительным эталонным многофункциональным «Энергомонитор 3.1КМ». Диапазон воспроизведения активной электрической мощности: от 0,05 Вт до 52,8 кВт, пределы допускаемой погрешности: ± 0,02 %. Диапазон воспроизведения значений коэффициента мощности: от 0,1 до 1, пределы допускаемой погрешности: ± 0,001.
Изготовитель
Общество с ограниченной ответственностью «Энергопромавтоматизация»(ООО «ЭнергопромАвтоматизация»), г. Санкт-Петербург.
Адрес юридический: 190000, г. Санкт-Петербург, 195273, г. Санкт-Петербург, пр. Пискаревский, д. 63, лит. "Б", тел. (812) 380-9727
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Контроллеры выполнены в ударопрочном корпусе и содержат модули центрального процессора, модули ввода аналоговых сигналов от трансформаторов напряжения и трансформаторов тока, коммуникационные модули, модули расширения, модули дискретного ввода-вывода, модули ввода аналоговых сигналов, модули приема и передачи цифровых сигналов, модули питания.
Контроллеры могут использоваться как для измерения токов и напряжений во вторичных цепях измерительных трансформаторов тока и напряжения, так и для измерения нормированных величин токов и напряжений от различных измерительных датчиков. Контроллеры выполняют аналого-цифровое преобразование мгновенных значений входных сигналов с поточным вычислением значений измеряемых величин из полученного массива данных в соответствии с программой цифровой обработки сигналов.
Контроллеры могут использоваться в качестве полевых преобразователей аналоговых и дискретных величин (оцифровка аналоговых величин, поступающих от трансформаторов тока и напряжения с выдачей данных по цифровому интерфейсу).
Контроллеры имеют класс точности 0,2S в соответствии с ГОСТ 31819.22-2012.
Контроллеры применяются как контроллеры присоединения, объектовые контроллеры или устройства связи с объектом для построения систем диспетчерского контроля и управления, автоматизированных систем управления технологическими процессами энергообъектов, систем телемеханики, систем сбора и передачи технологической информации, устройств релейной защиты и противоаварийной автоматики. На базе контроллеров могут создаваться другие автоматизированные системы и комплексы.
Контроллеры выпускаются в крейтах стандарта «Евромеханика» для установки в стандартную стойку или размещения на монтажной панели и имеют следующие варианты исполнения:
-
- крейт на 14 слотов с передней панелью управления (рисунок 1);
-
- крейт на 14 слотов без передней панели управления (рисунок 2);
-
- крейт на 7 слотов без передней панели управления (рисунок 3);
-
- крейт на 5 слотов без передней панели управления (рисунок 4);
-
- крейт на 4 слота без передней панели управления (рисунок 5).
Конструктивно контроллеры выпускаются в следующих модификациях, идентичных по метрологическим характеристикам, но отличающихся технической компоновкой:
NPT BAY - контроллер присоединения;
NPT BAY (9.2) - контроллер присоединения для цифровых подстанций (в соответствии с разделом 9.2 МЭК 61850);
NPT RTU - устройство связи с объектом;
NPT microRTU - выносное устройство связи с объектом для цифровых подстанций;
NPT MU - контроллер Merging Unit для цифровых подстанций.
Рисунок 1 - Внешний вид контроллера (вид со стороны передней панели, в зависимости от кода заказа внешний вид передней панели может изменяться).
Рисунок 2 - Внешний вид контроллера на 14 слотов (вид со стороны установки модулей, в зависимости от кода заказа внешний вид контроллера может изменяться). Стрелкой показано место нанесения знака утверждения типа
Рисунок 3 - Внешний вид контроллера на 7 слотов (вид со стороны установки модулей, в зависимости от кода заказа внешний вид контроллера может изменяться). Стрелкой показано место нанесения знака утверждения типа
Рисунок 4 - Внешний вид контроллера на 5 слотов (вид со стороны установки модулей, в зависимости от кода заказа внешний вид контроллера может изменяться). Место нанесения знака утверждения типа аналогично предыдущим вариантам
Рисунок 5 - Внешний вид контроллера на 4 слота (вид со стороны установки модулей, в зависимости от кода заказа внешний вид контроллера может изменяться). Место нанесения знака утверждения типа аналогично предыдущим вариантам
В контроллерах предусмотрена возможность сохранения результатов измерения во внутренней энергонезависимой памяти с последующей загрузкой на ЭВМ.
Связь контроллеров с ЭВМ осуществляется с использованием цифровых интерфейсов.
На передней панели контроллеров находятся: жидкокристаллический дисплей, клавиши управления, светодиодные индикаторы, разъём для последовательного интерфейса, переключатель режимов управления.
Питание контроллеров осуществляется от сети переменного или постоянного тока.
Основные метрологические и технические характеристики контроллеров приведены в таблицах 2-20.
Таблица 2 - Измерение напряжения переменного тока
|
Диапазон измерений, В |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
От 1 до 50 |
± 0,2 |
|
От 50 до 150 |
± 0,1 |
|
От 150 до 200 |
± 1,0 |
|
Примечание:
| |
Таблица 3 - Измерение напряжения постоянного тока
|
Диапазон измерений, В |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
От 0 до 1,5 |
± 0,5 |
|
От 0 до 6 |
± 0,2 |
|
От 0 до 10 |
± 0,2 |
|
От минус 10 до 10 |
± 0,2 |
|
Примечание:
| |
Таблица 4 - Измерение силы переменного тока
|
Диапазон измерений, А |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
Номинальное значение 1 А | |
|
От 0,01 до 0,05 |
± 0,4 |
|
От 0,05 до 0,5 |
± 0,2 |
|
От 0,5 до 1,5 |
± 0,1 |
|
Номинальное значение 5 А | |
|
От 0,05 до 0,25 |
± 0,4 |
|
От 0,25 до 2,5 |
± 0,2 |
|
От 2,5 до 7,5 |
± 0,1 |
|
Примечание: | |
|
1 Средний температурный коэффициент в диапазоне рабочих температур за | |
|
пределами нормальных: ± 0,0001 х (верх. граница диапазона) / °С. | |
|
2 Погрешности нормируются к максимальному значению диапазона измерений. | |
Таблица 5 - Измерение силы переменного тока для защит
|
Диапазон измерений, А |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
Номинальное значение 1 А | |
|
От 0,4 до 40 |
± 1,0 |
|
Номинальное значение 5 А | |
|
От 2 до 200 |
± 1,0 |
|
Примечание:
| |
Таблица 6 - Измерение силы постоянного тока
|
Диапазон измерений, мА |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
От 0 до 5 |
± 0,5 |
|
От минус 5 до 5 |
± 0,5 |
|
От 4 до 20 |
± 0,5 |
|
От 0 до 20 |
± 0,5 |
|
От минус 20 до 20 |
± 0,5 |
|
Примечание:
| |
|
Диапазон измерений, Вт |
Значение силы тока в цепи, А |
Коэффициент мощности |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
От 0 до 225 (при In = 1 А) От 0 до 1125 (при In = 5 А) |
От 0,01In до 0,05In |
1 |
± 0,4 |
|
От 0,05In до 1,5In |
1 |
± 0,2 | |
|
От 0,02In до 0,1In |
От 0,5 до 1 |
± 0,5 | |
|
От 0,1In до 1,5In |
От 0,5 до 1 |
± 0,3 | |
|
От 0,1In до 1,5In |
От 0,25 до 0,5 |
± 0,5 |
Примечание:
1 Средний температурный коэффициент в диапазоне рабочих температур за пределами
нормальных: ± 0,0002 х (верх. граница диапазона) / °С.
-
2 IN- номинальная сила тока.
-
3 Погрешности нормируются к максимальному значению диапазона измерений.
Таблица 8 - Измерение реактивной электрической мощности
|
Диапазон измерений, вар |
Значение силы тока в цепи, А |
Коэффициент simp |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
От 0 до 225 (при In = 1 А) От 0 до 1125 (при In = 5 А) |
От 0,01In до 0,05In |
1 |
± 0,7 |
|
От 0,05In до 1,5In |
1 |
± 0,5 | |
|
От 0,02In до 0,1 In |
От 0,5 до 1 |
± 0,5 | |
|
От 0,1In до 1,5In |
От 0,5 до 1 |
± 0,5 | |
|
От 0,1In до 1,5In |
От 0,25 до 0,5 |
± 0,7 |
Примечание:
1 Средний температурный коэффициент в диапазоне рабочих температур за
пределами нормальных: ± 0,0002 х (верх. граница диапазона) / °С.
-
2 IN- номинальная сила тока.
-
3 Погрешности нормируются к максимальному значению диапазона измерений.
Таблица 9 - Измерение полной электрической мощности
|
Диапазон измерений, А |
Значение силы тока в цепи, А |
Коэффициент мощности (модуль) |
Пределы допускаемой приведённой основной погрешности в нормальных условиях, % |
|
От 0 до 225 (при IN = 1 А) От 0 до 1125 (при In = 5 А) |
От 0,01 In до 1,5IN |
От 0,5 до 1 |
± 0,5 |
Примечание:
-
1 Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0002 х (верх. граница диапазона) / °С.
-
2 IN- номинальная сила тока.
-
3 Погрешности нормируются к максимальному значению диапазона измерений.
Таблица 10 - Измерение активной электрической энергии
|
Значение силы тока в цепи, А |
Коэффициент мощности (модуль) |
Пределы допускаемой относительной основной погрешности в нормальных условиях, % |
|
От 0,01In до 0,05In |
1 |
± 0,4 |
|
От 0,05In до 1,5In |
1 |
± 0,2 |
|
От 0,02In до 0,1 In |
От 0,5 до 1 |
± 0,5 |
|
От 0,1IN до 1,5In |
От 0,5 до 1 |
± 0,3 |
|
От 0,1In до 1,5In |
От 0,25 до 0,5 |
± 0,5 |
|
Примечание:
| ||
Таблица 11 - Измерение реактивной электрической энергии
|
Значение силы тока в цепи, А |
Коэффициент sinф (модуль) |
Пределы допускаемой относительной основной погрешности в нормальных условиях, % |
|
От 0,01In до 0,05In |
1 |
± 0,7 |
|
От 0,05In до 1,5In |
1 |
± 0,5 |
|
От 0,02In до 0,1 In |
От 0,5 до 1 |
± 0,5 |
|
От 0,1In до 1,5In |
От 0,5 до 1 |
± 0,5 |
|
От 0,1In до 1,5In |
От 0,25 до 0,5 |
± 0,7 |
|
Примечание:
| ||
Таблица 12 - Измерение фазовых углов
|
Диапазон измерений, град |
Пределы допускаемой абсолютной основной погрешности в нормальных условиях, град. |
|
От минус 180 до 180 |
± 0,05 |
|
Примечание - Пределы абсолютной погрешности измерения углов нормируются при значениях входного действующего напряжения основной гармоники не менее 45 В | |
|
Диапазон измерений, Гц |
Пределы допускаемой абсолютной основной погрешности в нормальных условиях, Гц |
|
От 45 до 55 |
± 0,001 Гц, при синхронизации от системы GPS (ГЛОНАСС) |
|
± 0,002 Гц, без синхронизации от системы GPS (ГЛОНАСС) | |
|
Примечание:
| |
Таблица 14 - Метрологические характеристики измерения коэффициента мощности
|
Диапазон измерений |
Пределы допускаемой абсолютной основной погрешности в нормальных условиях |
|
От минус 0,999 до 1,0 |
± 0,35 |
|
Примечание:
нормируются при значениях входного действующего напряжения не менее 45 В.
| |
Таблица 15 - Измерение напряжения нулевой, обратной и прямой последовательности
|
Диапазон измерений, В |
Диапазон напряжения фаз, В |
Пределы допускаемой относительной основной погрешности в нормальных условиях, % |
|
от 1 до 150 |
от 1 до 150 |
± 0,2 |
|
от 5 до 150 |
от 150 до 200 |
± 1,0 |
|
Примечание - Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0002 х (верх. граница диапазона) / °С. | ||
Таблица 16 - Измерение силы переменного тока нулевой, обратной и прямой последовательности
|
Диапазон измерений, А |
Пределы допускаемой относительной основной погрешности в нормальных условиях, % |
|
От 0,01 до 1,5 |
± 0,1 |
|
От 0,05 до 7,5 | |
|
Примечание - Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0001 х (верх. граница диапазона) / °С. | |
Лист № 10 Всего листов 12
Таблица 17 - Измерение силы переменного тока (входы токов для защит) нулевой, обратной и прямой последовательности
|
Диапазон измерений, А |
Пределы допускаемой относительной основной погрешности в нормальных условиях, % |
|
От 0,4 до 20 |
± 1,0 |
|
От 2,0 до 100 | |
|
Примечание - Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0003 х (верх. граница диапазона) / °С. | |
Таблица 18 - Измерение коэффициента несимметрии напряжения по обратной последовательности
|
Диапазон измерений, % |
Пределы допускаемой абсолютной основной погрешности в нормальных условиях, % |
|
От 0 до 99,9 |
± 1,0 |
|
Примечание - Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0003 х (верх. граница диапазона) / °С. | |
Таблица 19 - Измерение суммарного коэффициента гармонических составляющих напряжения
|
Диапазон измерений, % |
Пределы допускаемой абсолютной основной погрешности в нормальных условиях, % |
|
От 0 до 99,9 |
± 4,5 |
|
Примечание - Средний температурный коэффициент в диапазоне рабочих температур за пределами нормальных: ± 0,0003 х (верх. граница диапазона) / °С. | |
Таблица 20 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия | |
|
Диапазон температуры окружающего воздуха, °С |
От 20 до 25 |
|
Относительная влажность (не более), % |
95 |
|
Рабочие условия | |
|
Диапазон температуры окружающего воздуха, °С |
От минус 10 до 45 (для исполнения по категории УХЛ 3.1 по ГОСТ 15150-69) От минус 25 до 60 (для исполнения по категории ТУ 3.1 по ГОСТ 15150-69) |
|
Относительная влажность (не более), % |
98 |
|
Габаритные размеры (длина х ширина х высота), мм |
267 х 176 х 235 (до 4 слотов в крейте) 267 х 207 х 235 (до 5 слотов в крейте) 267 х 268 х 235 (до 7 слотов в крейте) |
|
267 х 483 х 235 (до 14 слотов в крейте) 267 х 483 х 268 (до 14 слотов в крейте, с передней панелью управления) | |
|
Масса (не более), кг |
10 (количество слотов в крейте 7, 5 или 4) 15 (количество слотов в крейте 14) 17 (количество слотов в крейте 14, с передней панелью управления) |
