Номер по Госреестру СИ: 60701-15
60701-15 Вибропреобразователи ускорения
(VP-32)
Назначение средства измерений:
Вибропреобразователи ускорения VP-32 (далее - вибропреобразователи)
предназначены для измерений средних квадратических значений (СКЗ) виброускорения.
Внешний вид.
Вибропреобразователи ускорения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вибропреобразователям ускорения VP-32
ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
ГОСТ Р 8.800-2012. ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
-
- установка вибрационная поверочная 2-го разряда по ГОСТ Р 8.800-2012;
-
- измеритель иммитанса Е7-16 (рег. № 12843-96): диапазон измерений электрической емкости от 10-14 до 0,16 Ф, пределы допускаемой основной относительной погрешности измерений ± 0,15 %;
-
- мегаомметр ЭСО202/2-Г (рег. № 14883-95): диапазон измерений сопротивления постоянному току от 0,5 МОм до 10 ГОм, пределы основной допускаемой относительной погрешности измерений ± 15 %.
Изготовитель
Фирма «IMV Corporation», ЯпонияАдрес: 9F Koyo-building, 1-10-17 Hamamatsu-cho, Mihato-ku, Tokyo 105-0013 Japan. Телефон: 81-3-3436-3925.
Заявитель
ООО Предприятие Остек, г. Москва
Юридический адрес: 121467 Россия, г. Москва, ул. Молдавская, д.5, стр. 2, Фактический адрес: 121467 Россия, г. Москва, ул. Молдавская, д.5, стр. 2.
Телефон: +7 495 788-44-44, факс: +7 495 788-44-42,
Электронная почта: info@ostec-group.ru,
Сайт: http://www.ostec-group.ru.
Испытательный центр
:ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».
Юридический (почтовый) адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19.
Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail: info@vniim.ru
Принцип действия вибропреобразователей основан на использовании прямого пьезоэлектрического эффекта. При вибрации объекта, на котором жестко закреплен вибропреобразователь, инерционная масса испытывает действие силы, при этом пьезоэлемент подвергается деформации сжатия-растяжения, а на выходе вибропреобразователя генерируется электрический сигнал, пропорциональный виброускорению объекта.
Вибропреобразователи конструктивно состоят из основания, пьезоэлемента, инерционной массы, контакта для снятия электрического сигнала. Основание представляет собой шестигранную монтажную часть для крепления к объекту на шпильку с резьбой.

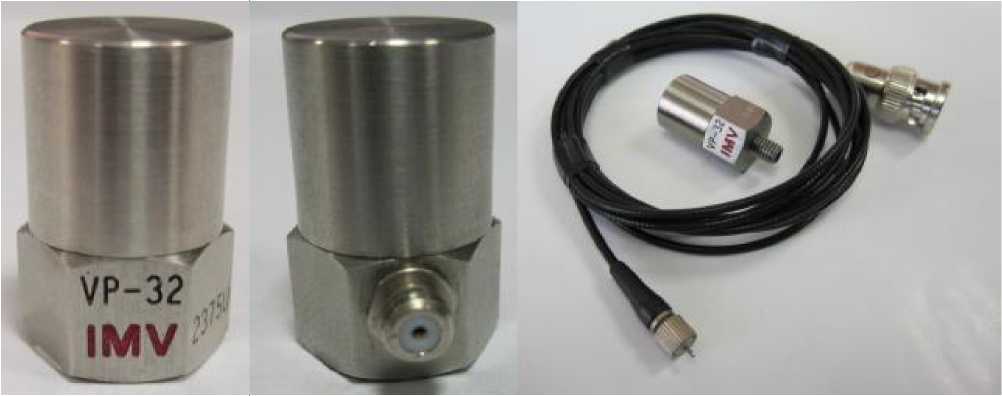

Внешний вид вибропреобразователей представлен на рисунке 1.
Рисунок 1 - Внешний вид вибропреобразователя
Комплект поставки включает:
-
- вибропреобразователь ускорения VP-32 - 1 шт.;
-
- соединительный кабель - 1 шт.;
-
- крепежная шпилька - 1 шт.;
-
- паспорт - 1 экз.;
-
- упаковочная тара - 1 шт.
Диапазон рабочих частот, Гц .......................................................................... от 2 до 10000.
Максимальное значение измеряемого ускорения (СКЗ), м/с2
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, пКл/(м/с2)
Неравномерность амплитудно-частотной характеристики, %, не более: в диапазоне частот от 5 до 6300 Гц
в диапазоне частот от 2 до 10000 Гц
Нелинейность амплитудной характеристики, %, не более
Относительный коэффициент поперечного преобразования, %, не более .....................5.
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, вызванные изменением температуры окружающей среды в диапазонах температур от минус 40 до 15 °С и от 25 до 160 °С, %/°С..............................................................................................................................................± 0,1.
Электрическая емкость (на частоте 1000 Гц), пФ, не менее
Сопротивление изоляции, ГОм, не менее
Габаритные размеры (без кабеля) (диаметр х высота), мм, не более.....................14 х 23.
Масса (без кабеля), г, не более
Рабочие условия эксплуатации:
температура окружающего воздуха, °С ............................................................от минус 40 до 160.
относительная влажность воздуха (при температуре 25 °С), %, не более
атмосферное давление, кПа.......................................................................................от 84 до 106,7.
