Номер по Госреестру СИ: 60550-15
60550-15 Преобразователи давления измерительные
(Sitrans P500)
Назначение средства измерений:
.
Преобразователи давления измерительные Sitrans P500 (далее - преобразователи) предназначены для непрерывного измерения значений разности давлений, а так же других функционально связанных с давлением физических величин путем преобразования этих значений в унифицированный аналоговый или цифровой выходной сигнал постоянного тока или напряжения.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Программное обеспечение
На преобразователях давления измерительных Sitrans P500 установлено программное обеспечение, идентификационные данные которого приведены в таблице 1.
Таблица 1
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
P500SW |
7MF5 |
FW 35.01.00 |
Не используется |
Программное обеспечение неизменяемое и не считываемое.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка или гравировка с изображением знака утверждения типа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений представлены в паспортах на приборы.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным Sitrans P500.
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
2. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
Поверка
Поверкаосуществляется по документу МП 60550-15 «Преобразователи давления измерительные Si-trans P500. Методика поверки», утвержденной ФГУП ВНИИМС 30.06.2014 г.
Перечень основного оборудования, необходимого для поверки:
- Грузопоршневой манометр МП-2,5, 1 разряда
- Задатчики давления Воздух-1600 и Воздух-2,5
- Грузопоршневой манометр МП-600 1 разряда
- Вольтметр образцовый кл. точн. не ниже 0,01
- Магазин сопротивлений кл. точн. не ниже 0,01
Изготовитель
Siemens Production Automatisation S.A.S.,
1 Chemin de la Sandlach F-67506 Haguenau Cedex, France / Франция
9 boulevard Finot
93527 Saint-Denis Cedex 2
T^phone : 01 49 22 31 00
Tёlёcopieur : 01 49 22 34 13
Заявитель
ООО "Сименс"
Юридический и Почтовый адрес: 115084, г. Москва, ул. Большая Татарская, д. 9.
Тел: (495) 737-10-00, (495) 737-10-10
E-mail: info.ru@siemens.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователей давления измерительных Sitrans P500 основан на преобразовании пьезорезистивным первичным преобразователем измеряемой разности давлений в электрический сигнал низкого уровня с последующим преобразованием его в унифицированный токовый выходной сигнал или в цифровой сигнал по HART протоколу.
Преобразователь имеет внутреннюю кремниевую мембрану, на которую установлены пьезорезисторы, которые соединены в чувствительный к давлению мост Уитстона. Внешние технологические мембраны гидравлически соединены с кремниевой мембраной с помощью соответствующего жидкостного заполнения. Когда преобразователь подключен к источнику питания и на технологические мембраны действует давление, кремниевая мембрана отклоняется пропорционально разности (перепаду) давления, в результате чего электрический выходной сигнал пропорционально изменяется.
Преобразователи снабжены датчиком рабочего статического давления, температуры электроники и измерительной ячейки. В целях диагностики, в датчике доступны для использования четыре пары указателей мин/макс значения, расположенных в порядке убывания. Пары указателей мин/макс значения используются для контроля четырех переменных измеренных значений: давления, статического давления, температуры датчика и температуры электроники при отрицательных и положительных пиковых значениях. Указатели мин/макс значения позволяют регистрировать долгосрочные максимальные и минимальные пиковые значения измеренных величин, а также их частоту.
Преобразователи являются перенастраиваемыми и могут быть настроены на любое значение в диапазоне, указанном в таблице 2. При этом пределы допускаемой основной погрешности зависит от соотношения r = Pmax , где:
Рнастр
Pmax = максимальный диапазон, на который может быть настроен преобразователь,
Рнаст - конкретный диапазон, на который настроен преобразователь
r- коэффициент перестройки
Выходной ток может быть настроен на квадратичную зависимость от выходного давления, при этом погрешность измерений давления определяется по формуле, приведенной в паспорте или технической документации.
Преобразователи могут выпускаться в двух модификациях - фланцевые преобразователи и преобразователи с открытой диафрагмой.
Преобразователи давления измерительные Sitrans P500 могут выпускаться во взрывозащищённом исполнении. На приборы оформлены сертификат взрывозащиты № POCC FR.HO06.B00746 от 31.01.2013

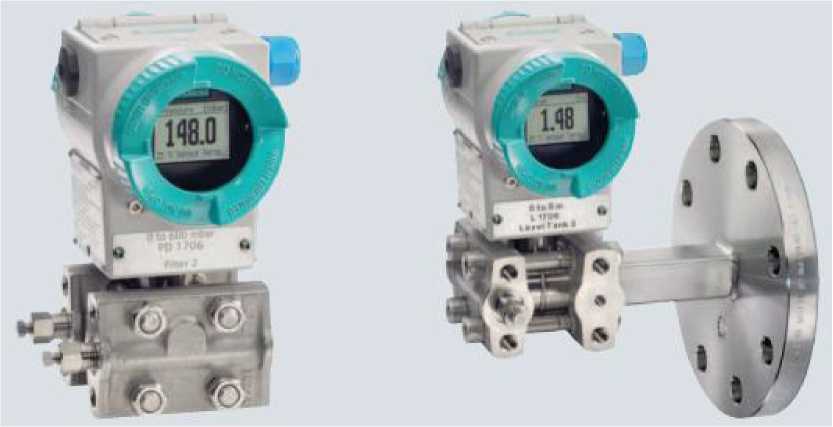

Рис. 1. Общий вид преобразователей давления измерительных Sitrans P500
В комплект поставки входит:
1. Преобразователь давления измерительный Sitrans P500
2. Паспорт;
3 Принадлежности и опции по заказу.
4. Методика поверки
Таблица 2
Диапазон измерений дифференциального давления, мбар (МПа) |
от 0 до 32000 (от 0 до 3,2) |
Диапазон измерений статического давления , бар (МПа) |
от 0 до 160 (от 0 до 16) |
Пределы допускаемой основной погрешности, % от диапазона измерений |
±0,03, при Г < 10 ±(0,003*r), при r > 10 |
Информативный параметр аналогового выходного сигнала, мА |
от 4 до 20 |
Информативный параметр цифрового выходного сигнала |
Протокол HART |
Диапазон температур окружающего воздуха, °С |
от минус 40 до 85 |
Пределы допускаемой дополнительной погрешности от воздействия изменения температуры окружающей среды, %/28 °C |
Для датчиков дифференциального давления и расхода <0.01 * Г + 0,035 (для диапазонов: от 0 до 250 мбар и от 0 до 1250 мбар) <0.006*r + 0,03 (для диапазонов: от 0 до 6250 мбар и от 0 до 32 бар) Для датчиков измерения уровня < (0.025 *r + 0.014) Для диапазона 250 mbar < (0.006 *r + 0.03) % Для диапазонов 1250 mbar, 6250 mbar | |
Масса, не более, кг |
3 3; (от 9,8 до 11,8 - для модификаций с фланцевой диафрагмой) | |
Г абаритные размеры (без фланца), длинахдиаметрхвысота не более, мм |
139x87x259 |
