Номер по Госреестру СИ: 60445-15
60445-15 Контроллеры программируемые логические
(GE IP)
Назначение средства измерений:
Контроллеры программируемые логические GE IP (далее - контроллеры GE IP) предназначены для измерений и измерительных преобразований аналоговых сигналов датчиков в виде напряжения и силы постоянного тока, сопротивления (в том числе
выходных сигналов от термопар и термометров сопротивления), а также для приема и обработки кодированных дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов и применяются для создания на их основе информационноизмерительных и управляющих систем различной конфигурации.
Внешний вид.
Контроллеры программируемые логические
Рисунок № 1
Внешний вид.
Контроллеры программируемые логические
Рисунок № 2
Внешний вид.
Контроллеры программируемые логические
Рисунок № 3
Внешний вид.
Контроллеры программируемые логические
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров GE IP состоит из двух частей: Firmware и Software. Обработка результатов измерений и вычисление производится по специальным алгоритмам, сохраняемым во встроенной программе Firmware. Внешнее программное обеспечение Software предназначено для конфигурирования и программирования. Конфигурационные параметры защищены от преднамеренных изменений следующими методами:
-
- разграничение прав доступа - четырехуровневая система доступа и паролей;
-
- использование программного выключателя Key Switch Tag, разрешающего или запрещающего доступ к изменению или отмене функций защиты.
Конфигурационные параметры хранятся в энергонезависимой памяти контроллера. Все изменения конфигурационных параметров сохраняются в журнале Change Control Log, доступном только для чтения. Возможность внесения преднамеренных и непреднамеренных изменений в ПО исключается. Программирование возможно только с доверительных МАС-адресов программаторов. MAC-адрес - это уникальный идентификатор сетевого интерфейса для реализации коммуникации устройств в сети на физическом уровне.
Идентификация ПО контроллера GE IP осуществляется путем отображения на дисплее подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО контроллеров GE IP.
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
Proficy Machine Edition |
Идентификационное наименование ПО |
1С647МРхххх |
Номер версии (идентификационный номер) ПО |
8.х или 9.х |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также на корпус контроллера GE IP в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийсодержатся в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым логическим GE IP
-
1. ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний.
-
2. ГОСТ 6651-2009 Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
-
3. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
-
4. ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
-
5. Техническая документация GE Intelligent Platforms, США.
Поверка
ПоверкаОсуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 1999 г.
Основные средства поверки:
- калибратор процессов многофункциональный FLUKE-726 (Госреестр 52221-12);
- магазин сопротивлений Р4831, класс точности 0,02;
- установка для проверки электрической безопасности GPI-745A, напряжение 1500 В , диапазон выходных напряжений от 100 до 5000 В;
- мегаомметр Ф4102/1-1М, диапазон измерений сопротивления от 0 до 20 000 МОм.
Изготовитель
GE Intelligent Platforms, Inc., США
Адрес: 2500, Austin Drive, Charlottesville, Virginia 22911
Заявитель
ООО «ДжиИ Рус», Москва
Адрес: 123317 Москва, Пресненская набережная, д. 10
Тел/факс: (495) 739-68-11 / (495) 739-68-01
E-mail: info@ge.com
Лист № 12 Всего листов 12
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип действия контроллеров программируемых логических GE IP (далее -контроллеры GE IP) основан на аналого-цифровом преобразовании измеряемой величины, а также цифро-аналоговом преобразовании, осуществляемом функциональными модулями контроллеров.
Контроллеры GE IP относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и состоящую из соединенных согласно требуемой конфигурации основных блоков и модулей из числа следующих:
-
- центральное управляющее устройство;
-
- блоки питания;
-
- модули ввода/вывода аналоговых и дискретных сигналов;
-
- базовые платы;
-
- процессорные модули;
-
- коммутационные модули;
-
- платы расширения;
-
- адаптеры;
-
- модули позиционирования;
-
- коммуникационные процессоры для подключения к сетям.
Контроллеры GE IP, имеющие общие конструктивные и функциональные особенности, построенные на единой элементной базе, объединены в серии:
VersaMax и VersaMax Micro - обозначение модулей - IC200xxxxxx;
RX3i - обозначение модулей IC694xxxxxx; IC695xxxxxx;
RSTi - обозначение модулей - ST-xxxx.
Последние буквенные и числовые символы, отмеченные знаком «x» в обозначениях модулей определяются назначением и параметрами модулей.
Внешний вид контроллеров GE IP представлен на рисунках 1^ 4.
Рисунок 1 - Внешний вид контроллера GE IP серии VersaMax Micro.

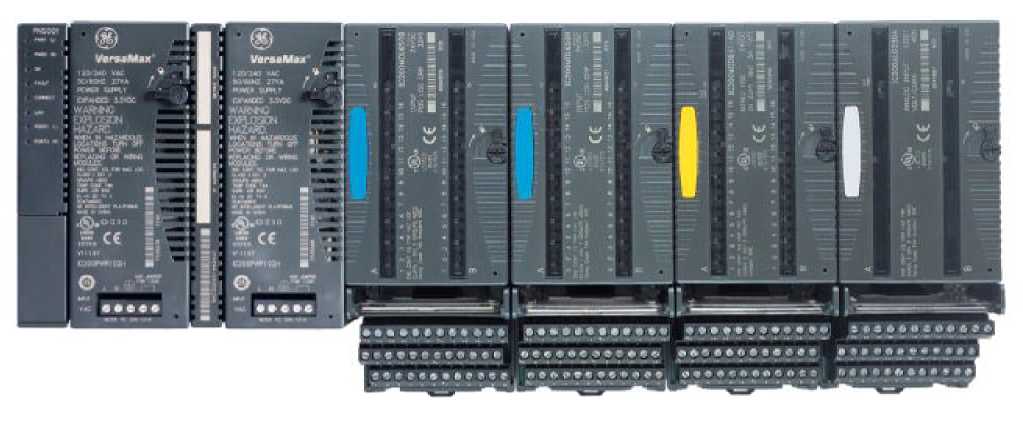

Рисунок 2 - Внешний вид контроллера GE IP серии VersaMax.

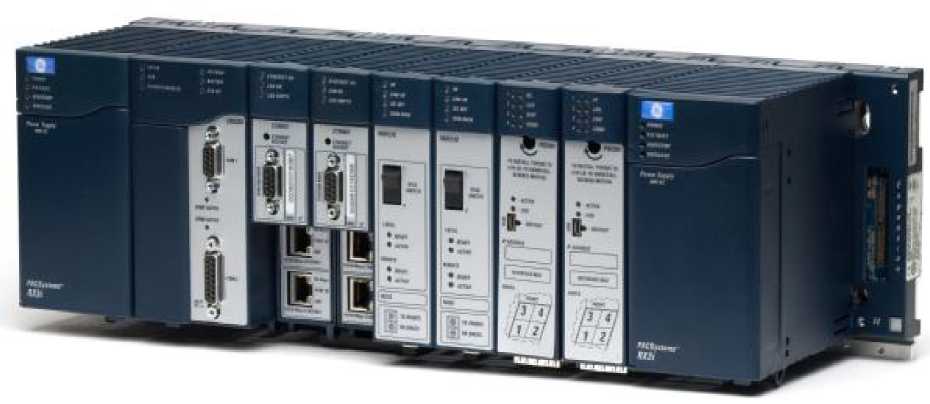

Рисунок 3 - Внешний вид контроллера GE IP серии RX3i

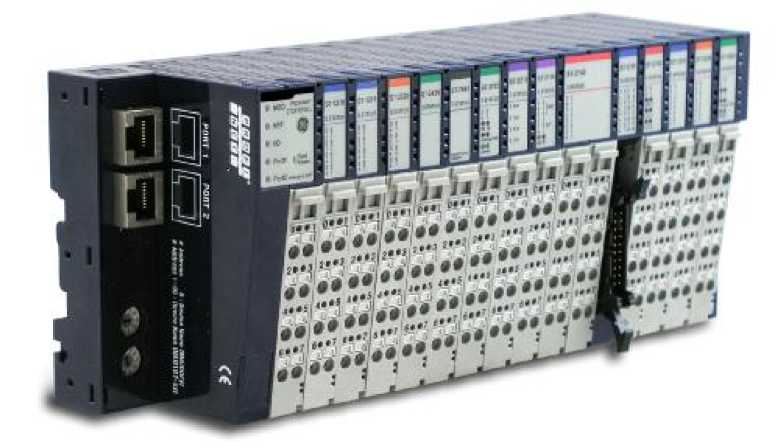

Рисунок 4 - Внешний вид контроллера GE IP серии RSTi
Метрологические характеристики контроллеров определяются метрологическими характеристиками измерительных каналов (ИК) модулей, приведенных в таблице 2.
Таблица 2
Тип модуля |
Сигналы |
Пределы допускаемой основной приведенной погрешности, % | |
на входе |
на выходе | ||
1 |
2 |
3 |
4 |
Модули серии VersaMaxMicro | |||
IC200UAL004 IC200UAL005 IC200UAL006 |
от 0 до 10 В от 0 до 20 мА от 4 до 20 мА 12 бит |
12 бит от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
±1,0 |
IC200UEX616 IC200UEX624 IC200UEX626 IC200UEX636 (4 входа, 2 выхода) |
от минус 10 до 10 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА 12 бит |
12 бит от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
±1,0 |
IC200UEX724 IC200UEX734 (4 входа) IC200UEX726 IC200UEX736 (4 входа, 2 выхода) |
Pt100: от минус 100 до 600 °С 12 бит |
16 бит от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
±0,5 |
IC200UEX824 (4 входа) IC200UEX826 (4 входа, 2 выхода) |
Термопары: K: от минус 200 до 1200 °C J: от минус 40 до 750 °C E: от минус 200 до 900 °C S: от 0 до 1600 °C T: от минус 200 до 360 °C B: от 600 до 1700 °C N: от минус 200 до 1200 °C Напряжение: ±50 мВ |
12 бит |
±0,4 ±0,3 ±0,3 ±1,0 ±0,8 ±1,0 ±0,4 ±0,5 |
1 |
2 |
3 |
4 |
±100 мВ 12 бит |
от 0 до 10 В от 0 до 20 мА |
±0,5 ±1,0 | |
Модули серии VersaMax | |||
IC200ALG230 (4 канала) IC200ALG260 (8 каналов) |
от минус 10 до 10 В от 0 до 10 В от 4 до 20 мА |
12 бит |
±0,5 |
IC200ALG240 (8 каналов) |
от минус 10 до 10 В от 0 до 20 мА |
16 бит |
±0,1 |
IC200ALG261 (8 диф. каналов) IC200ALG263 IC200ALG265 (15 каналов) |
от минус 10 до 10 В |
15 бит |
±0,5 |
IC200ALG262 (8 диф. каналов) IC200ALG264 IC200ALG266 (15 каналов) |
от 0 до 20 мА от 4 до 20 мА |
15 бит |
±0,5 |
IC200ALG620 (4 канала) |
Pt25, Pt100, Pt1000, Cu10, Cu50, Cu100, Ni100, Ni120 |
16 бит |
Сопротивление ±0,2 % Температура ±2 °С |
IC200ALG630 (7 каналов) |
J, K, T, R, S |
16 бит |
Напряжение: ±0,2 % Температура: ±3 °С |
IC200ALG320 (4 канала) |
12 бит |
от 4 до 20 мА |
±0,5 |
IC200ALG321 (4 канала) |
12 бит |
от 0 до 10 В |
±0,5 |
IC200ALG322 (4 канала) |
12 бит |
от минус 10 до 10 В |
±0,5 |
IC200ALG331 (4 канала) |
16 бит |
от минус 10 до 10 В от 4 до 20 мА |
±0,1 |
IC200ALG325 (8 каналов) IC200ALG327 (12 каналов) |
13 бит |
от 0 до 10 В от минус 10 до 10 В |
±0,5 |
IC200ALG326 (8 каналов) IC200ALG328 (12 каналов) |
13 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,5 |
IC200ALG430 (4 входа, 2 выхода) |
от 4 до 20 мА 12 бит |
12 бит от 4 до 20 мА |
±0,5 |
1 |
2 |
3 |
4 |
IC200ALG431 (4 вх. канала, 2 вых. канала) |
от 0 до 10 В 12 бит |
12 бит от 0 до 10 В |
±0,5 |
IC200ALG432 (4 вх. канала, 2 вых. канала) |
от минус 10 до 10 В 12 бит |
12 бит от минус 10 до 10 В |
±0,5 |
Модули серии RX3i | |||
IC694ALG220 (4 канала) |
от минус 10 до 10 В от 4 до 20 мА |
12 бит |
±0,15 ±1,0 |
IC694ALG221 (4 канала) |
от 4 до 20 мА от 0 до 20 мА |
12 бит |
±0,2 |
IC694ALG222 (16 каналов) IC694ALG232 (16 каналов) |
от 0 до 10 В от минус 10 до 10 В |
12 бит |
±0,25 |
IC694ALG223 (16 каналов) IC694ALG233 (16 каналов) |
от 4 до 20 мА от 0 до 20 мА |
12 бит |
±0,25 |
IC695ALG106 (6 каналов) IC695ALG112 (12 каналов) |
от минус 10 до 10 В от минус 5 до 5 В от минус 20 до 20 мА от 1 до 5 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 |
IC695ALG306 (6 каналов) IC695ALG312 IC695ALG412 (12 каналов) |
Термопары: J: от минус 180 до 1200 °С от минус 210 до 180 °С N: от минус 210 до 160 °С от минус 160 до 1300 °С T: от минус 190 до 400 °С от минус 270 до 190 °С K: от минус 270 до 200 °С от минус 200 до 1372 °С E: от минус 200 до 1000 °С от минус 270 до 200 °С S, R B Напряжение: от минус 50 до 50 мВ от минус 150 до 150 мВ |
16 бит |
±0,6 °C ±0,8 °C ±1,0 °C ±1,8 °C ±0,9 °C ±6,7 °C ±1,0 °C ±9,5 °C ±0,6 °C ±5,3 °C ±2,8 °C ±3,3 °C ±0,1 % |
IC694ALG390 (2 канала) |
13 бит |
от минус 10 до 10 В |
±0,1 |
1 |
2 |
3 |
4 |
IC694ALG391 (2 канала) |
13 бит |
от 4 до 20 мА от 0 до 20 мА от 1 до 5 В от 0 до 5 В |
±0,1 |
IC694ALG392 (8 каналов) |
15 бит |
от 4 до 20 мА от 0 до 20 мА от 0 до 10 В |
±0,25 ±0,25 ±0,5 |
16 бит |
от минус 10 до 10 В |
±0,5 | |
IC695ALG508 (8 каналов) |
ТСП: 50 Q Pt 385 100 Q Pt 385 200 Q Pt 385 500 Q Pt 385 1000 Q Pt 385 100 Q Pt 391.6 200 Q Pt 391.6 500 Q Pt 391.6 1000 Q Pt 391.6 Nickel 672 Nickel 618: Nickel-Iron 518 10 Q Cu 426 50 Q Cu 426 100 Q Cu 426 Сопротивление: 250 Ом 500 Ом 1000 Ом 2000 Ом 3000 Ом |
от 14 до 16 бит |
±1,0 °C ±0,7 °C ±0,6 °C ±0,5 °C ±0,5 °C ±0,6 °C ±0,5 °C ±0,4 °C ±0,4 °C ±0,3 °C ±0,3 °C ±0,4 °C ±1,0 °C ±0,8 °C ±0,8 °C ±0,25 Ом ±0,3 Ом ±0,5 Ом ±0,9 Ом ±1,3 Ом |
IC695ALG600 (8 каналов) |
Термопары: B, E, J, K, N, R, S, T RTD : PT 385 / 3916, N 618 / 672, NiFe 518, CU 426 Сопротивление: от 0 до 250 / 500 / 1000 / 2000 / 3000 Ом от 0 до 20 mA от 4 до 20 mA Напряжение: от 0 до 50 мВ от 0 до 150 мВ от 0 до 5 В от 1 до 5 В от минус 10 до 10 В |
от 11 до 16 бит |
±0,1 |
1 |
2 |
3 |
4 |
IC695ALG608 (8 каналов) IC695ALG616 (16 каналов) |
от минус 10 до 10 В от минус 5 до 5 В от минус 20 до 20 мА от 1 до 5 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
24 бит |
±0,05 |
IC695ALG626 (16 каналов) IC695ALG628 (8 каналов) |
от минус 10 до 10 В от минус 5 до 5 В от минус 20 до 20 мА от 1 до 5 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
24 бит |
±0,1 |
IC694ALG390 (2 канала) |
13 бит |
от минус 10 до 10 В |
±0,1 |
IC694ALG391 (2 канала) |
13 бит |
от 4 до 20 мА от 0 до 20 мА от 1 до 5 В от 0 до 5 В |
±0,1 |
IC694ALG392 (8 каналов) |
16 бит |
от 4 до 20 мА |
±0,25 |
IC695ALG704 (4 канала) |
16 бит |
от 0 до 10 В от минус 10 до 10 В от 4 до 20 мА от 0 до 20 мА |
±0,15 |
IIC695ALG708 (8 каналов) IC695ALG728 (8 каналов) |
16 бит |
от 0 до 10 В от минус 10 до 10 В от 4 до 20 мА от 0 до 20 мА |
±0,15 |
IC695ALG808 (8 каналов) |
15 бит |
от 0 до 10 В от минус 10 до 10 В от 4 до 20 мА от 0 до 20 мА |
±0,15 |
IC694ALG442 IC694ALG542 (4 вх. канала, 2 вых. канала) |
от 0 до 10 В от минус 10 до 10 В от 0 до 20 мА от 4 до 20 мА 16 бит |
12 бит от 0 до 10 В от минус 10 до 10 В от 4 до 20 мА от 0 до 20 мА |
±0,25 |
Модули серии RSTi | |||
ST-3114 (4 канала) ST-3118 (8 каналов) |
от 0 до 20 мА |
12 бит |
±0,1 |
1 |
2 |
3 |
4 |
ST-3134 (4 канала) |
от 0 до 20 мА |
14 бит |
±0,1 |
ST-3214 (4 канала) ST-3218 (8 каналов) |
от 4 до 20 мА |
12 бит |
±0,1 |
ST-3234 (4 канала) |
от 4 до 20 мА |
14 бит |
±0,1 |
ST-3424 (4 канала) ST-3428 (8 каналов) |
от 0 до 10 В |
12 бит |
±0,1 |
ST-3444 (4 канала) |
от 0 до 10 В |
14 бит |
±0,1 |
ST-3524 (4 канала) |
от минус 10 до 10 В |
12 бит |
±0,1 |
ST-3544 (4 канала) |
от минус 10 до 10 В |
14 бит |
±0,1 |
ST-3624 (4 канала) |
от 0 до 5 В |
12 бит |
±0,1 |
ST-3644 (4 канала) |
от 0 до 5 В |
14 бит |
±0,1 |
ST-3702 |
от 1 до 2000 Ом |
от 10 до 20000 | |
(2 канала) |
от 1 до 327 Ом |
от 10 до 3270 | |
ST-3704 |
от 1 до 620 Ом |
от 10 до 6200 | |
(4 канала) |
Pt50, Pt100, Pt200, Pt500 | ||
ST-3708 |
а = 0,00385 °C-1 | ||
(8 каналов) |
от минус 200 до 850 °С |
от минус 2000 до 8500 | |
Pt1000, а = 0,00385 °C-1 от минус 200 до 350 °C-1 |
от минус 2000 до 3500 | ||
Ni100, а = 0,00618 °C-1 от минус 60 до 250 °С Ni200, а = 0,00618 °C-1 |
от минус 600 до 2500 |
±0,1 | |
от минус 60 до 250 °С Ni500, а = 0,00618 °C-1 |
от минус 600 до 2500 | ||
от минус 60 до 250 °С Ni1000, а = 0,00618 °C-1 |
от минус 600 до 2500 | ||
от минус 60 до 180 °С |
от минус 600 до 1800 | ||
Cu10, а = 0,00427 | |||
от минус 200 до 260 °С |
от минус 2000 до 2600 | ||
ST-3802 |
Термопары: | ||
(2 канала) |
K: от минус 270 до 1372 °С |
от минус 2700 |
±0,3 °С |
ST-3804 |
до 13720 | ||
(4 канала) ST-3808 |
J: от минус 210 до 1200 °С |
от минус 2100 до 12000 |
±0,3 °С |
(8 каналов) |
T: от минус 270 до 400 °С |
от минус 270 до 400 |
±0,5 °С |
B: от 30 до 1820 °С |
от 300 до 18200 |
±0,5 °С | |
R: от минус 50 до 1768 °С |
от минус 500 до 17680 |
±0,5 °С |
1 |
2 |
3 |
4 |
S: от минус 50 до 1768 °С |
от минус 500 до 17680 |
±0,5 °С | |
E: от минус 270 до 1000 °С |
от минус 2700 до 10000 |
±0,5 °С | |
N: от минус 270 до 1300 °С |
от минус 2700 до 13000 |
±0,5 °С | |
L: от минус 200 до 900 °С |
от минус 2000 до 9000 |
±0,5 °С | |
U: от минус 200 до 600 °С |
от минус 2000 до 6000 |
±0,5 °С | |
Напряжение: | |||
от минус 80 до 81 мВ |
от минус 8000 до 8100 |
±0,3 °С | |
от минус 32,7 до 32,7 мВ |
от минус 32700 до 32700 |
±0,3 °С | |
от минус 65,5 до 65,5 мВ |
от минус 65500 до 65500 |
±0,3 °С | |
ST-4112 (2 канала) ST-4114 (4 канала) |
12 бит |
от 0 до 20 мА |
±0,1 |
ST-4212 (2 канала) ST-4214 (4 канала) |
12 бит |
от 4 до 20 мА |
±0,1 |
ST-4422 (2 канала) ST-4424 (4 канала) |
12 бит |
от 0 до 10 В |
±0,1 |
ST-4491 (1 канал) |
12 бит |
от 0 до 10 В |
±0,1 |
ST-4522 (2 канала) |
12 бит |
от минус 10 до 10 В |
±0,1 |
ST-4622 (2 канала) |
12 бит |
от 0 до 5 В |
±0,1 |
ST-4911 (1 канал) |
12 бит |
от 0 до 1 А |
±0,1 |
Температура окружающей среды, °С от 0 до 55
Пределы допускаемой дополнительной погрешности,
вызванной изменением температуры окружающей среды на 10 °С, % 0,025
-
- относительная влажность воздуха, % от 5 до 90
-
- напряжение питания - в зависимости от типа используемого модуля:
-
- температура транспортирования, °С от минус 40 до 85
Габаритные размеры, масса и потребляемая мощность зависят от конфигурации контроллера.
Средняя наработка на отказ, ч, не менее 50000
Средний срок службы, лет, не менее 10
