Номер по Госреестру СИ: 60389-15
60389-15 Расходомеры-счётчики газа ультразвуковые
(Ecosonic X12)
Назначение средства измерений:
Расходомеры-счетчики газа ультразвуковые Ecosonic X12 (далее - расходомеры-счетчики) предназначены для измерений объемного расхода (объема) различных неагрессивных и агрессивных газов, в том числе природного и нефтяного газов.

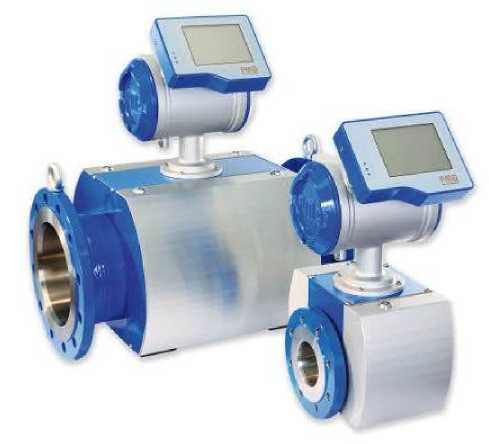

Внешний вид.
Расходомеры-счётчики газа ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры-счётчики газа ультразвуковые
Рисунок № 2
Программное обеспечение
Расходомеры-счетчики имеют встроенное программное обеспечение (далее - ПО). Уровень защиты ПО расходомеров-счетчиков в соответствии с Р 50.2.077-2014 - высокий. Защита ПО расходомеров-счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров-счетчиков исключается наличием в расходомерах-счетчиках функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.
Идентификационные данные ПО расходомеров-счетчиков приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Модули | |
Program Controller |
Program DSP | |
Номер версии (идентификационный номер)ПО |
02.02.01 |
02.02.01 |
Цифровой идентификатор ПО |
0xDC4B |
0x4027 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
CRC-16 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус электронно-вычислительного блока расходомеров-счетчиков в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений расходомеров-счетчиков приведен в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, распространяющиеся на расходомеры-счетчики газа ультразвуковые Ecosonic X12
Техническая документация фирмы «RMA Mess- und Regeltechnik GmbH&Co. KG», Германия
Поверка
Поверкаосуществляется по документу МП 0214-13-2014 «Инструкция. Государственная система обеспечения единства измерений. Расходомеры-счетчики газа ультразвуковые Ecosonic X12. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР»27 февраля 2014 г.
Перечень основных средств поверки (эталонов):
- поверочная расходомерная установка, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера-счетчика, пределы допускаемой относительной погрешности ±0,3 %.
Изготовитель
Фирма «RMA Mess- und Regeltechnik GmbH & Co. KG», Германия
Forsthausstrasse 3, D-77866 Rheinau, Germany
тел. +49 7844 4040
факс +49 7844 4040
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии». Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А. Тел. (843) 272-70-62. Факс (843) 272-00-32. E-mail: vniirpr@bk.ru.
Принцип действия расходомеров-счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока газа и против него. По разности времени прохождения ультразвуковых импульсов расходомеры-счетчики определяют скорость проходящего газа и объемный расход.
Расходомеры-счетчики состоят из шести пар врезных ультразвуковых преобразователей, установленных на измерительном участке с фланцевыми соединениями, электронно-вычислительного блока и терминала обслуживания и индикации Eco-Touch (с сенсорным дисплеем). Расходомеры-счетчики не имеют механически подвижных элементов.
Электронно-вычислительный блок расходомеров-счетчиков выполняет следующие функции:
-
- цифровую обработку сигналов поступающих с ультразвуковых
преобразователей;
-
- вычисление скорости и объемного расхода газа;
-
- формирование и хранение архивов событий, измеренных и вычисленных значений, параметров настройки;
-
- передачу измеренной информации по импульсным выходам и цифровым интерфейсам;
-
- передачу измеренной информации на терминал обслуживания и индикации EcoTouch.
Терминал обслуживания и индикации Eco-Touch (с сенсорным дисплеем) выполняет следующие функции:
-
- индикацию измеренных и вычисленных параметров;
-
- индикацию параметров настройки, журнала событий;
-
- светодиодную индикацию состояния расходомеров-счетчиков.
В комплект поставки расходомеров-счетчиков может входить программный пакет Eco-View для установки на операторские и инженерные станции с установленной операционной системой Windows. Программный пакет Eco-View позволяет производить следующие операции:
-
- загружать в расходомеры-счетчики и сохранять из расходомеров-счетчиков конфигурационные данные;
-
- отображать измеренные и вычисленные параметры, параметры настройки и журнал событий;
-
- формировать протоколы и графики, основываясь на измеренной и вычисленной информации, хранящейся в расходомерах-счетчиках.
При установке расходомеров-счетчиков на трубопроводе необходимо соблюдать требования к длинам прямых участков, рекомендованные заводом-изготовителем. Длины прямолинейных участков до и после места установки расходомеров-счетчиков указаны в руководстве по эксплуатации.

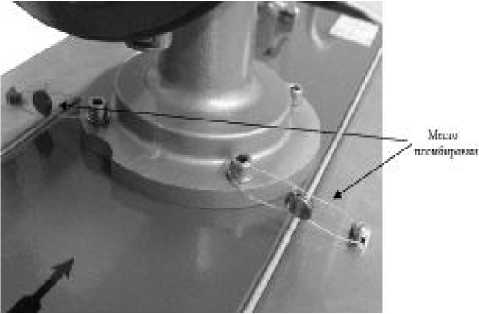

Рисунок 1 - Внешний вид и схема пломбировки расходомеров-счетчиков
Таблица 3
Наименование |
Количество |
Расходомер-счетчик газа ультразвуковой Ecosonic X12 |
1 экз. |
Программный пакет Eco-View (по заказу) |
1 экз. |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
, в том числе показатели точности, расходомеров-счетчиков представлены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
Диаметр условного прохода, мм |
От 80 до 700 |
Диапазон измерений объемного расхода, м3/ч |
От 8 до 50000й |
Температура измеряемой среды, °С |
От минус 40 до плюс 70 |
Максимальное давление измеряемой среды, МПа |
10 |
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) газа при рабочих условиях, %: а) при поверке проливным методом
б) при поверке имитационным методом
|
±0,5 ±1 ±1 ±2 |
Выходной сигнал |
Импульсный (с частотой до 6 кГц) |
Цифровой интерфейс связи |
RS-485 |
Температура окружающей среды, °С |
От минус 40 до плюс 60 |
Относительная влажность окружающей среды, % |
От 10 до 93, без конденсации влаги |
Атмосферное давление, кПа |
От 84 до 106,7 |
Параметры электропитания, В |
От 11 до 32 (напряжение постоянного тока) |
Потребляемая мощность, Вт, не более |
10 |
Г абаритные размеры, мм, не более |
2400x1100x1400 |
Масса, кг, не более |
2100 |
Средний срок службы, лет, не менее |
10 |
|
