Номер по Госреестру СИ: 60273-15
60273-15 Системы видеоизмерительные
(Sol, Vertex и Excel)
Назначение средства измерений:
Системы видеоизмерительные Sol, Vertex и Excel (далее приборы) предназначены для измерений геометрических размеров деталей сложной формы и расположения поверхностей элементов деталей.

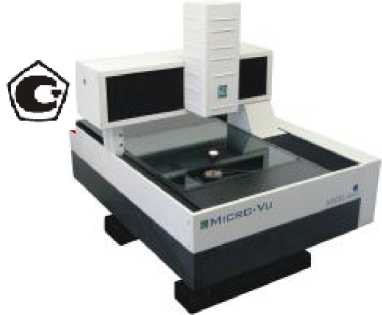

Внешний вид.
Системы видеоизмерительные
Рисунок № 1

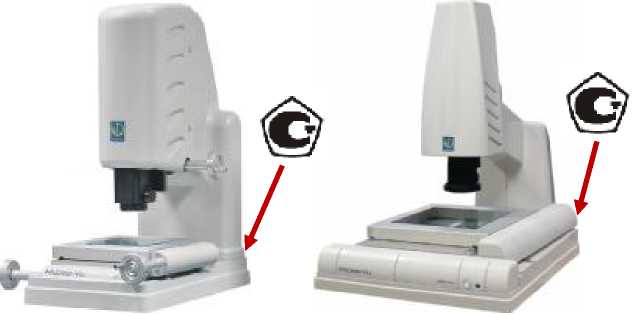

Внешний вид.
Системы видеоизмерительные
Рисунок № 2
Программное обеспечение
Системы видеоизмерительные Sol, Vertex и Excel оснащены базовым программным обеспечением InSpec. Данный пакет ПО применяется для измерения геометрических элементов деталей. ПО позволяет измерять линейно угловые величины деталей. Вычислительные алгоритмы InSpec расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификацион ное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
InSpec |
InSpec |
5.3X |
Код доступа |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является отсутствие возможности установки его на компьютер, к которому не подключен контроллер видеоизмерительной системы, что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения видеоизмерительных систем Sol, Vertex и Excel соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на торец корпуса прибора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методе измерений содержатся в документе «Системы
видеоизмерительные Sol, Vertex и Excel. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам видеоизмерительным Sol, Vertex и Excel
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм» Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом по поверке МП 60273-15 «Системы видеоизмерительные Sol, Vertex и Excel. Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2014 г.
Основные средства поверки:
-
- Меры длины концевые плоскопараллельные 1-го класса серии 516 фирмы «Mitutoyo Corporation», Япония (№ ГР 32668-14);
-
- Меры длины штриховые (стеклянные) 2-го разряда по ГОСТ Р 8.763-2011.
Изготовитель
Фирма Micro-Vu Corporation, США
7909 Conde Lane Windsor, CA 95492 USA
Phone 707 838 6272
Fax 707 838 3985 www.microvu.com
Заявитель
Общество с ограниченной ответственностью «Импэкс Крафт»
Сокращенное наименование: ООО «Импэкс Крафт», 105484, г. Москва,
ул. 16-Парковая, д.30 помещение IV, комната 9,
Тел/факс +7(499) 519-03-15, +7(499)519-03-12
Лист № 6 Всего листов 6
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Почтовый адрес: 119361, г. Москва, ул. Озерная, д. 46. Телефон: (495) 437-55-77, факс: (495) 437-56-66.
E-mail: office@vniims.ru, Адрес в Интернет: www.vniims.ru
Системы видеоизмерительные Excel выпускаются семнадцати модификаций, различающихся типоразмерами. Системы видеоизмерительные Excel могут быть оснащены различными типами камер: монохромной (маркируют “M”) или цветной (“C”) и объективами с разным оптическим увеличением: стандартным 6,5x (“H”) и универсальным 12,0x (“U”).
Системы видеоизмерительные Sol в зависимости от типоразмеров выпускаются трех модификаций.
Системы видеоизмерительные Vertex выпускаются трех модификаций, различающихся типоразмерами.
Принцип измерений на приборе основан на оптическом визирном методе, при котором для нахождения координат точки на детали необходимо совместить неподвижное перекрестие на экране прибора с изображением искомого элемента детали, проецируемое на экран прибора при помощи видеокамеры.
Системы видеоизмерительные Sol и Vertex состоят из основания, на котором установлены вертикальная колонна и измерительный столик, выполненный с возможностью перемещений по координатам X и Y. На колонне подвижно закреплена оптическая система с встроенной шкалой перемещений по оси Z.
В системах видеоизмерительных Excel три направляющие образуют декартову базовую систему координат X, Y, Z, в которой перемещается видеоизмерительный блок. Движение по направляющим вдоль осей Y и X производится за счет ходовых винтов, движение по оси Z - посредством ременной передачи. На столе видеоизмерительной системы расположены отверстия, которые используются для крепления оснасток и непосредственно самих измеряемых объектов.
Измерения проводятся в ручном и автоматическом режимах. В режиме ЧПУ управление осуществляется с помощью компьютера. В процессе работы видеоизмерительной системы на экран монитора выводится программа измерения, CAD модель, изображение измеряемой детали, окна настроек и средств измерения.
а) б) в)
Рисунок 1 (а,б,в) - Внешний вид систем видеоизмерительных Excel, Sol, Vertex и место нанесения знака утверждения типа
Лист № 2 Всего листов 6
Таблица 4. Комплектность средств измерений
Наименование |
Кол-во |
Примечание |
Система видеоизмерительная |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
1 экз. |
Таблица 2. систем видеоизмерительных Sol, Vertex и Excel
Типоразмер |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности линейных измерений по осям X,Y, мкм (L в мм) |
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) |
Разрешение измерительных шкал, мкм |
Габариты систем , мм |
Масса, кг | ||||
X |
Y |
Z |
длина |
ширина |
высота | |||||
Excel | ||||||||||
501 HM/HC |
От 0 до 500 |
От 0 до 400 |
От 0 до 160 |
± (2,8+L/200) |
± (2,8+L/100) |
0,4 |
1200 |
1100 |
1650 |
860 |
501 UM/UC |
От 0 до 500 |
От 0 до 400 |
От 0 до 160 |
± (2,5+L/200) |
± (2,5+L/100) |
0,1 |
1200 |
1100 |
1650 |
860 |
502 HM/HC |
От 0 до 500 |
От 0 до 400 |
От 0 до 250 |
± (3,1+L/200) |
± (3,3+L/100) |
0,4 |
1200 |
1100 |
1650 |
900 |
502 UM/UC |
От 0 до 500 |
От 0 до 400 |
От 0 до 250 |
± (2,8+L/200) |
± (3,0+L/100) |
0,1 |
1200 |
1100 |
1650 |
900 |
661 HM/HC |
От 0 до 650 |
От 0 до 680 |
От 0 до 160 |
± (2,8+L/200) |
± (2,8+L/100) |
0,4 |
1311 |
1604 |
1608 |
1874 |
661 UM/UC |
От 0 до 650 |
От 0 до 680 |
От 0 до 160 |
± (2,5+L/200) |
± (2,5+L/100) |
0,1 |
1311 |
1600 |
1608 |
1874 |
662 HM/HC |
От 0 до 650 |
От 0 до 680 |
От 0 до 250 |
± (3,1+L/200) |
± (3,3+L/100) |
0,4 |
1311 |
1600 |
1788 |
1893 |
662 UM/UC |
От 0 до 650 |
От 0 до 680 |
От 0 до 250 |
± (2,8+L/200) |
± (3,0+L/100) |
0,1 |
1311 |
1600 |
1788 |
1893 |
664 UM/UC |
От 0 до 650 |
От 0 до 680 |
От 0 до 400 |
± (3,5+L/200) |
± (3,8+L/100) |
0,1 |
1311 |
1600 |
2088 |
1966 |
1051 UM/UC |
От 0 до 1050 |
От 0 до 1050 |
От 0 до 160 |
± (4,2+L/200) |
± (2,8+L/100) |
0,1 |
2000 |
1720 |
1650 |
2700 |
1052 UM/UC |
От 0 до 1050 |
От 0 до 1050 |
От 0 до 250 |
± (4,5+L/200) |
± (3,3+L/100) |
0,1 |
2000 |
1720 |
1850 |
2750 |
1054 UM/UC |
От 0 до 1050 |
От 0 до 1050 |
От 0 до 400 |
± (5,2+L/150) |
± (3,8+L/100) |
0,1 |
2000 |
1720 |
2000 |
2850 |
1601 UM/UC |
От 0 до 1650 |
От 0 до 1050 |
От 0 до 160 |
± (4,2+L/200) |
± (2,8+L/100) |
0,1 |
2600 |
1720 |
1650 |
3450 |
1602 UM/UC |
От 0 до 1650 |
От 0 до 1050 |
От 0 до 250 |
± (4,5+L/200) |
± (3,3+L/100) |
0,1 |
2600 |
1720 |
1850 |
3500 |
1604 UM/UC |
От 0 до 1650 |
От 0 до 1050 |
От 0 до 400 |
± (5,2+L/150) |
± (3,8+L/100) |
0,1 |
2600 |
1720 |
2000 |
3600 |
200 UM/UC |
От 0 до 2000 |
От 0 до 1250 |
От 0 до 200 |
± (5,5+L/300) |
± (3,0+L/150) |
0,1 |
1886 |
3084 |
1737 |
3740 |
250 UM/UC |
От 0 до 2500 |
От 0 до 1600 |
От 0 до 200 |
± (5,5+L/300) |
± (3,0+L/150) |
0,1 |
2252 |
3794 |
1737 |
6800 |
Продолжение таблицы 2
Vertex | ||||||||||
251 |
От 0 до 250 |
От 0 до 160 |
От 0 до 160 |
± (2,0+L/250) |
± (2,0+L/200) |
0,1 |
808 |
606 |
1033 |
120 |
311 |
От 0 до 315 |
От 0 до 315 |
От 0 до 160 |
± (2,6+L/175) |
± (3,0+L/150) |
0,1 |
1084 |
718 |
1029 |
150 |
312 |
От 0 до 315 |
От 0 до 315 |
От 0 до 250 |
± (2,6+L/175) |
± (3,0+L/150) |
0,1 |
1084 |
718 |
1208 |
200 |
Sol | ||||||||||
161 |
От 0 до 160 |
От 0 до 160 |
От 0 до 160 |
± (2,8+L/150) |
± (2,8+L/100) |
0,1 |
705 |
545 |
775 |
55 |
311 |
От 0 до 315 |
От 0 до 315 |
От 0 до 160 |
± (4,5+L/150) |
± (2,8+L/100) |
0,1 |
1043 |
827 |
824 |
150 |
312 |
От 0 до 315 |
От 0 до 315 |
От 0 до 250 |
± (4,5+L/150) |
± (2,8+L/100) |
0,1 |
1043 |
827 |
1019 |
200 |
Таблица 3. Технические характеристики систем видеоизмерительных Sol, Vertex и Excel
Напряжение питающей сети, В |
(от 230 до 240) ± 10% |
Частота, Гц |
от 50 до 60 вкл. |
Диапазон рабочих температур, °С |
от 15 до 30 вкл. |
Относительная влажность окружающей среды, % |
не более 80 |
