Номер по Госреестру СИ: 60163-15
60163-15 Шумомеры
(NL-27, NL-42, NL-52, NL-62)
Назначение средства измерений:
Шумомеры NL-27, NL-42, NL-52, NL-62 (далее - шумомеры) предназначены для измерений уровня звука.
Внешний вид.
Шумомеры
Рисунок № 1
Общие сведения
Дата публикации - 22.03.2024
Срок свидетельства - 07.02.2025
Номер записи -
ID в реестре СИ - 373410
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Шумомер NL-27, нет модификации, нет данных, МТИ, МП3-УФ, NL-52, NL-42, NL-27, NL-42, NL-52, NL-62, NL-27,
Производитель
Изготовитель - Компания "Rion Co., Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 49
Выдано извещений - 0
Кол-во периодических поверок - 28
Кол-во средств измерений - 14
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1605 от 2022.07.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
№295 от 2015.03.13 Об утверждении типов средств измерений (ГР 60099-15 - 60164-15)
№250 от 2020.02.07 О продлении срока действия свидетельств об утверждении типа средств измерений 47 позц
№2466 от 2021.11.03 Об утверждении типов средств измерений
Наличие аналогов СИ: Шумомеры (NL-27, NL-42, NL-52, NL-62)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60163-15 Шумомеры (NL-27, NL-42, NL-52, NL-62) Компания "Rion Co., Ltd." (ЯПОНИЯ ) |
39671-08 Анализаторы шума и вибрации (АССИСТЕНТ) Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва) |
|
60163-15 Шумомеры (NL-27, NL-42, NL-52, NL-62) Компания "Rion Co., Ltd." (ЯПОНИЯ ) |
48906-12 Шумомеры-виброметры, анализаторы спектра (ЭКОФИЗИКА-110А) ООО "ПКФ Цифровые приборы" (РОССИЯ г.Москва) |
|
60163-15 Шумомеры (NL-27, NL-42, NL-52, NL-62) Компания "Rion Co., Ltd." (ЯПОНИЯ ) |
52410-13 Шумомеры интегрирующие усредняющие (ОКТАВА-121) ООО "ПКФ Цифровые приборы" (РОССИЯ г.Москва) |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Шумомеры интегрирующие усредняющие (ОКТАВА-121)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Липецкий ЦСМ» (RA.RU.311476) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 0 | 7 | 0 | 3 | 0 | 3 | ||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "ОДК-КУЗНЕЦОВ" (RA.RU.311628) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ТЦ ЭЛЕКТРУМ" (RA.RU.312786) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Шумомеры интегрирующие усредняющие (ОКТАВА-121)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4968 | 5593 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4285 | 5593 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
5106 | 5593 |
|
ФБУ Омский ЦСМ Омская область |
8379 | 5593 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4934 | 5593 |
Программное обеспечение
Для управления режимами работы шумомеров и обработки измерительных сигналов применяется внутреннее (встроенное) ПО, оно устанавливается при изготовлении шумомера и не имеет возможности считывания и модификации.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационные Данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NX |
|
Номер версии (идентификационный номер) ПО |
ver.1.1 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Метрологически значимая часть ПО шумомеров и измеренные данные не требуют специальных средств защиты.
Метрологически значимая часть ПО шумомеров и измеренные данные в достаточной мере защищены путем записи бита защиты при программировании микропроцессора в процессе производства шумомеров, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой, находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель шумомера в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
-
1 «Шумомеры NL-42, NL-52. Руководство по эксплуатации».
-
2 «Шумомеры NL-62. Руководство по эксплуатации».
-
3 «Шумомеры NL-27. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к шумомерам NL-27, NL-42, NL-52, NL-62
-
1 ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования».
-
2 ГОСТ Р 8.765-2011 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц».
-
3 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки».
Основные средства поверки:
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10): диапазон частот от 0,001 Гц до 200 кГц, пределы допускаемой абсолютной погрешности установки частоты ± (25-10-6-F + 0,004) Гц, где F - значение устанавливаемой частоты;
-
- калибратор акустический 4231 (рег. № 15388-96), пределы допускаемой относительной погрешности воспроизведения уровня звукового давления ± 0,2 дБ.
Изготовитель
Компания «Rion Co., Ltd», Япония.
Юридический (почтовый) адрес: 3-20-41, Higashimotomachi, Kokubunji, Tokyo 185-8533, JAPAN.
Телефон: +81-42-359-7887, факс: +81-42-359-7442. web: http://www.rion.co.jp.
Заявитель
Общество с ограниченной ответственностью «Евротест» (ООО «Евротест»), г. Санкт-Петербург.
Юридический (почтовый) адрес: 198216, г. Санкт-Петербург, Ленинский проспект, д.140. Телефон +7 (812) 703-05-55, факс +7 (812) 703-05-55.
E-mail: sales@eutest.ru, web: http:// www.eutest.ru.
Лист № 5 Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий посёлок Менделеево, Промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон/факс: (495) 526-63-00, E-mail: office@vniiftri.ru.
Конструктивно шумомер выполнен в пыле- и водонепроницаемом* пластиковом корпусе, в котором размещены электронные платы, клавиатура управления и TFT-дисплей. В нижней части корпуса шумомеров NL-42, NL-52, NL-62 расположены разъём ввода/вывода аналоговых и цифровых сигналов RS-232C, разъёмы выхода сигнала постоянного и переменного тока, порт USB-mini для подключения к ПЭВМ, слот для установки карты памяти SD, разъём питания. У шумомеров NL-27 внешний разъём расположен в правой части корпуса, в нём объединены разъем выхода сигнала постоянного и переменного тока и порт USB (этот разъем может использоваться только поочередно).
В верхней части корпуса шумомера расположен разъём, к которому подключён микрофонный предусилитель с ’А" преполяризованным конденсаторным микрофоном. Возможно подключение микрофона с предусилителем к шумомеру через удлинительный кабель*.
Принцип действия шумомеров основан на преобразовании микрофоном поступающего акустического сигнала в электрический сигнал с последующей обработкой встроенными фильтрами и среднеквадратичным детектором с заданными постоянными времени.
Информация о режиме работы и результаты измерений отображаются на дисплее. Шумомеры имеют встроенную память для хранения внутреннего программного обеспечения (ПО), а также внешнюю память* на заменяемых картах памяти для записи и хранения непосредственно результатов измерений, которые могут быть переданы в ПЭВМ.
Шумомеры измеряют:
-
- уровень звука с частотными коррекциями A, C, G**, Z* и временными характеристиками F, S, I**;
-
- максимальный и минимальный* уровни звука;
-
- пиковый уровень звука;
-
- эквивалентный непрерывный уровень звука;
-
- уровень звукового воздействия.
В качестве дополнительных опций*, возможно добавление программных функций цифрового октавного, 1/3-октавного и БПФ анализа сигнала.
Питание шумомеров NL-42, NL-52, NL-62 может осуществляться от четырёх щелочных элементов или аккумуляторов типа АА, а также от внешнего источника питания постоянного тока (блока питания); питание шумомеров NL-27 осуществляется от двух щелочных элементов типа ААА.

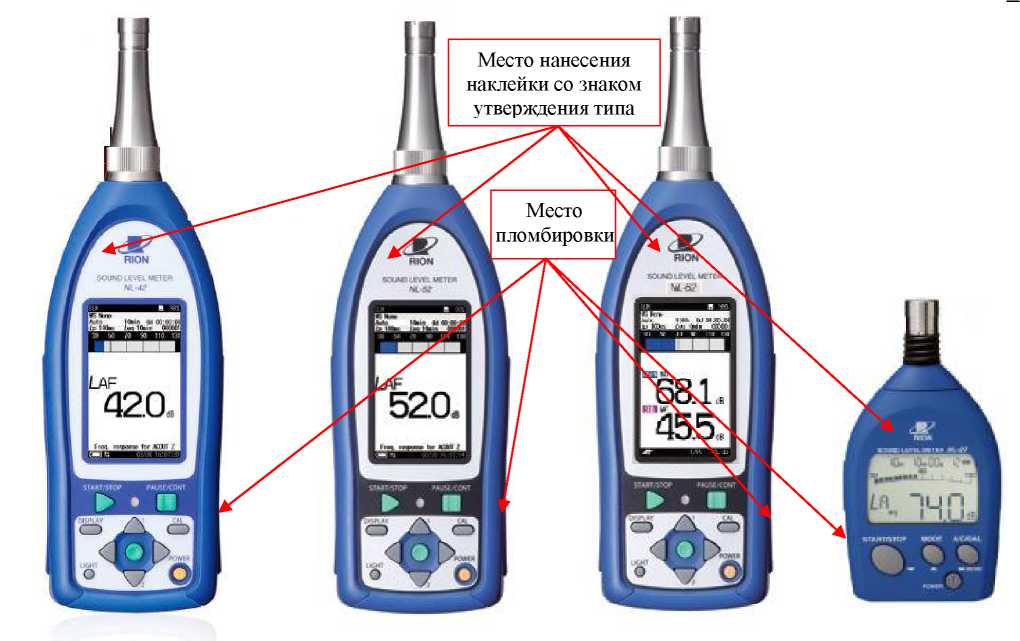

Внешний вид шумомеров с указанием места нанесения наклейки со знаком утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунке 1.
Примечания: * кроме NL-27;
** только для NL-62.
NL-42 NL-52 NL-62 NL-27
Рисунок 1
Комплект поставки приведен в таблице 3.
Таблица 3
|
Обозначение |
Количество, штук | ||||
|
Шумомер |
NL-27 |
NL-42 |
NL-52 |
NL-62 |
1 |
|
конденсаторный микрофон |
UC-52 |
UC-52 |
UC-59 |
UC-59L |
1 |
|
Микрофонный предусилитель |
встроенный |
NH-24 |
NH-25 |
NH-26 |
1 |
|
Ветрозащитный экран для микрофона |
1 | ||||
|
Карта памяти SD - 512 МБ (кроме NL-27) |
1 | ||||
|
Контейнер для хранения (кроме NL-27) |
1 | ||||
|
Щелочной элемент питания:
|
4 2 | ||||
|
Руководство по эксплуатации |
1 | ||||
Лист № 4 Всего листов 5
шумомера приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики | |||
|
NL-27 |
NL-42 |
NL-52 |
NL-62 | |
|
Диапазон измерений уровня звукового давления (частотная коррекция А), дБ |
от 30 до 137 |
от 25 до 138 | ||
|
Рабочий диапазон частот, Гц |
от 20 до 8000 |
от 20 до 20000 |
от 1 до 20000 | |
|
Пределы допускаемой погрешности измерений опорного уровня звукового давления 114 дБ отн. 20 мкПа на частоте 1000 Гц, дБ |
± 1,0 |
± 0,7 |
± 0,7 | |
|
Частотные коррекции |
А, С |
А, С, Z |
А, С, Z, G | |
|
Временные характеристики |
S, F |
S, F, I | ||
|
Уровень собственных шумов (частотная коррекция А), дБ, не более |
19 |
17 | ||
|
Класс точности по ГОСТ 17187-2010 |
2 |
1 |
1 | |
|
Электропитание |
2 элемента типа ААА |
| ||
|
Масса (с элементами питания), кг, не более |
0,1 |
0,4 | ||
|
Габаритные размеры (высотахширинахтолщина), мм, не более |
120х63х24 |
250х75х33 |
255х75х33 | |
|
Рабочие условия эксплуатации:
|
от минус 10 до плюс 50 от 5 до 90 | |||
