Номер по Госреестру СИ: 60077-15
60077-15 Анализаторы жидкости промышленные
(Liquiline System CA80AM)
Назначение средства измерений:
Анализаторы жидкости промышленные Liquiline System CA80AM (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации аммонийного азота, нитратов, растворенного кислорода, химического потребления кислорода (ХПК), общего органического углерода (ООУ), pH, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости, мутности и содержания взвешенных веществ.
Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 19.11.2024
Номер записи -
ID в реестре СИ - 373318
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, нет данных, Анализатор жидкости промышленный Liquiline System , Liquiline System CA80AM, CA80AM-ААА3,
Производитель
Изготовитель - Фирма "Endress+Hauser Conducta GmbH + Co. KG", Германия;
Производственные площадки: Endress+Hauser Conducta GmbH+Co.KG, Германия; Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 11
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№278 от 2015.03.11 Об утверждении типов средств измерений (ГР 60074-15 - 60098-15)
№2754 от 2019.11.19 О продлении срока действия свидетельств об утверждении типа средств измерений
№1765 от 2022.07.20 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Анализаторы жидкости промышленные (Liquiline System CA80AM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60077-15 Анализаторы жидкости промышленные (Liquiline System CA80AM) Фирма "Endress+Hauser Conducta GmbH + Co. KG", Германия; Производственные площадки: Endress+Hauser Conducta GmbH+Co.KG, Германия; Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd. (КИТАЙ ) |
28667-10 Комплексы автоматические контрольно-аналитические (УНИТОК-1) ООО НВЦ "УНИТОК" (РОССИЯ г.Екатеринбург) |
|
60077-15 Анализаторы жидкости промышленные (Liquiline System CA80AM) Фирма "Endress+Hauser Conducta GmbH + Co. KG", Германия; Производственные площадки: Endress+Hauser Conducta GmbH+Co.KG, Германия; Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd. (КИТАЙ ) |
77344-20 Анализаторы промышленные многопараметрические (АКВАТОС) Общество с ограниченной ответственностью «ТОС Технологии» (ООО «ТОС Технологии») (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью «ТОС Технологии» (ООО «ТОС Технологии»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60077-15 19.11.2024 |
Анализаторы жидкости промышленные, Liquiline System CA80AM Фирма "Endress+Hauser Conducta GmbH + Co. KG", Германия; Производственные площадки: Endress+Hauser Conducta GmbH+Co.KG, Германия; Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
71475-18 07.06.2024 |
Анализаторы жидкости промышленные, Liquiline System CA80AL Фирма "Endress+Hauser Conducta GmbH + Co. KG", Германия; Производственные площадки: Endress+Hauser Conducta GmbH+Co.KG, Германия; Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Анализаторы промышленные многопараметрические (АКВАТОС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 14 | 12 | 2 | 0 | 14 | 12 | 2 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НПК МЕДИАНА-ФИЛЬТР" (RA.RU.312282) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Анализаторы промышленные многопараметрические (АКВАТОС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тюменский ЦСМ Тюменская область |
6068 | 6068 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Liquiline Software |
device 01-0y-0z.img |
01.0x.0y-00zz |
- |
- |
|
Примечание: x, y, z - от 0 до 9 | ||||
Анализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи (уровень C). Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.
Уровень защиты программного обеспечения анализаторов по МИ 3286-2010:
- «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных или непреднамеренных изменений.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости промышленным Liquiline СА80АМГОСТ 22729-84 «Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия»
ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерения рН».
ГОСТ 13350-78 «Анализаторы жидкости кондуктометрические ГСП. Общие технические условия»
ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей»
Техническая документация фирмы-изготовителя Endress+Hauser Conducta GmbH+Co.KG, Германия.
Изготовитель
Фирма Endress+Hauser Conducta GmbH+Co.KG, ГерманияАдрес: Dieselstrasse 24, 70839 Gerlingen, Germany
Тел.: +49 7156 20 90
E-mail: info.pcc@endress.com
Производственные площадки:
Endress+Hauser Conducta GmbH+Co.KG, Германия
Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany
Тел.: +49 7156 20 90
Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd., Китай
Адрес: No. 31 Jiang Tian Li Lu, Suzhou Industrial Park, 215026, China
Тел.: +86 512 6258 9010
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Анализаторы жидкости промышленные Liquiline CA80AM представляют собой пластиковый или металлический шкаф, в котором размещены фотометр и контроллер, сосуд для сбора пробы (опция), вентиляционное отверстие для охлаждения реагентов и продления срока их годности (опция), лоток, на котором установлены бутыли для реагентов, очистителя и стандартных растворов.
Принцип действия анализатора Liquiline CA80AM основан на спектрофотометрическом измерении содержания аммония с применением индофенола синего в соответствии со стандартом ISO 7150-1:1984. Подготовленный образец поступает в реакционную камеру, где при добавлении соответствующего реактива в результате химической реакции меняется цвет раствора. Интенсивность поглощения светового потока, пропорциональная концентрации аммония в пробе, измеряется спектрофотометром. Чтобы компенсировать влияние мутности и других загрязнений, а также износ и старение светодиодов, перед анализом пробы выполняют холостой опыт, результат которого учитывают при обработке результатов измерений. Постоянная температура фотометра поддерживается системой контроля температуры.
Анализаторы жидкости промышленные Liquiline CA80AM могут комплектоваться системами пробоподготовки Liquiline CAT810, Liquiline CAT820, Liquiline CAT860.
Система Liquiline CAT860 предназначена для отбора и фильтрации пробы при входном контроле на предприятиях по очистке сточных вод. В системе Liquiline CAT860 предусмотрена автоматическая функция обратной промывки моющим раствором и сжатым воздухом для удаления жира и белков, чтобы предотвратить блокирование керамического фильтра. Система Liquiline CAT860 комплектуется керамическим мембранным фильтром с размером пор 0,1 мкм. Связь систем фильтрации с анализатором жидкости осуществляется по протоколу Memosens, управление - через анализатор Liquiline CA80AM.
Система Liquiline CAT820 предназначена для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод. Эта система пробоподготовки может комплектоваться различными фильтрами и устройствами очистки, адаптированными к различным видам проб. Связь с анализатором жидкости с помощью протокола Memosens, управление через СA80AM. Система Liquiline CAT820 снабжена функцией обратной продувки сжатым воздухом (версия с технологией Memosens).
Система Liquiline CAT810 используется для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод или после отбора из трубопровода, находящегося под давлением, благодаря малому мертвому объему, система отражает процесс изменения оперативно и сокращает время отклика. Система оснащена сетчатым фильтром с поперечным потоком, чтобы избежать забивки.
Анализаторы Liquiline CA80AM могут комплектоваться различными типами датчиков (до четырех) в зависимости от аналитической задачи: датчиками для определения содержания нитратов, растворенного кислорода, химического потребления кислорода (ХПК), общего органического углерода (ООУ), pH, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости, мутности и содержания взвешенных веществ.
Для измерений рН применяют датчики, CPS11D, CPS16D, CPS41D, CPS71D, CPS76D, CPS91D, CPS96D, CPF81D, CPS471D, CPS441D, CPS491D, CPS341D, CPS871D CPS891D которые могут быть дополнительно размещены в погружной, проточной или выдвижной арматуре со шлюзовой камерой. Предусмотрены электроды четырех типов: с тефлоновой диафрагмой и гелевым электролитом, с керамической диафрагмой и гелевым электролитом, с открытой диафрагмой и гелевым электролитом, с керамической диафрагмой и жидким электролитом. Датчики могут быть стеклянными, керамическими (ISFET), твердотельными и эмалированными. Все датчики для измерения рН имеют встроенные датчики температуры. Принцип действия датчиков основан на измерении разницы электрохимического потенциала в измеряемой среде и электроде сравнения. Мембрана электрода подводит электрохимический потенциал, зависящий от рН среды. Этот потенциал генерируется за счет избирательного проникновения ионов H+ через наружный слой мембраны. В этой точке образуется электрохимический граничный слой с электрическим потенциалом. Преобразователь преобразует измеряемое напряжение в соответствующее зхначение рН, используя уравнение Нернста с учетом температурной компенсации.
Датчики CPS12D, CPS42D, CPS72D, CPS16D, CPF82D, CPS92D, CPS76D, CPS96D используются для измерений окислительно-восстановительного потенциала и имеют встроенные датчики температуры. ОВП измеряется по принципу, аналогичному измерению рН. В случае измерения ОВП вместо чувствительной рН-мембраны используется платиновый или золотой электрод.
Для измерений содержания растворенного кислорода в воде анализаторы комплектуют электрохимическими COS22D, COS23D, COS51D и оптическим COS61D датчиками, которые оснащены температурными сенсорами.
Анализаторы жидкости промышленные Liquiline System CA80AM могут комплектоваться одним из следующих датчиков удельной электрической проводимости: CLS15D, CLS16D, CLS21D, CLS50D, CLS54D, CLS82D. Все датчики имеют встроенные датчики температуры. Датчики могут быть кондуктивными (двух- или четырехэлектродными) или индуктивными.
Для измерений массовой концентрации нитратов, общего органического углерода (ООУ), химического потребления кислорода (ХПК) в питьевой, технологической и сточных водах используется фотометрический датчик CAS51D. Массовую концентрацию нитратов измеряют в диапазоне длин волн от 190 до 230 нм. Определение ХПК или ООУ (в пересчете на гидрофталат калия) производят на длине волны 254 нм.
Для измерений мутности используются датчики CUS51D, CUS52D.
Все датчики подключаются к анализатору жидкости по технологии Memosens, позволяющей преобразовывать обычный датчик в цифровой с системой хранения данных о калибровке и режимных параметрах процесса. Memosens является бесконтактной технологией передачи сигналов от датчика к анализатору жидкости. Применение технологии Memosens для измерений дает возможность избежать окисления и коррозии контактов; разнести датчик и преобразователь на расстояние до 100 и более метров; калибровать цифровой датчик в лабораторных условиях.

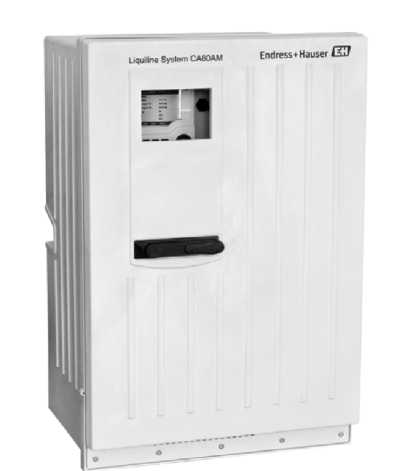

Рисунок 1 - Фотография общего вида анализатора жидкости промышленного
Liquiline System CA80AM
Анализатор жидкости промышленный Liquiline СА80АМ.
Системы пробоподготовки Liquiline CAT810, Liquiline CAT820, Liquiline CAT860
Датчики: CPS11D, CPS16D, CPS41D, CPS71D, CPS76D, CPS91D, CPS96D, CPF81D, CPS471D, CPS441D, CPS491D, CPS341D, CPS871D CPS891D CPS12D, CPS42D, CPS72D, CPS16D, CPF82D, CPS92D, CPS76D, CPS96D, COS22D, COS23D, COS51D, COS61D, CLS15D, CLS16D, CLS21D, CLS50D, CLS54D, CLS82D CAS51D,
Защитная арматура датчиков CPA111, CPA 140, CPA240, CPA250, CPA442, CPA450, CPA451, CPA465, CPA471, CPA472, CPA472D, CPA473, CPA474, CPA475, CPA530, CPA640, CPA871, CPA872, CPA875, CLA111, CLA140, COA250, COA451, CUA120, CUA250, CUA451, CYA251, CYA112, CYH112 и монтажные принадлежности к ним - по заказу.
Модули для подключения датчиков и модули выходных сигналов 71001361, 71123799, 51517464, 71023000, 71035183, 51518002, 51517465, 51518003, 71075226, 51517466, 51517467, 51517468, 51517469, 51518004, 51518005, 51518006, 51518007, 51517481, 51517482, 51517487, 51517489, 51517490, 51517491, 51517498 - по заказу.
Растворы для проведения калориметрической реакции и калибровки анализатора CY80AM
Кабельные вводы и электрические коннекторы 71101768, 71101770, 71101771, 71104942, 51517507, 71107456, 71140892, 71140893, 71092051 - по заказу
Монтажные панели для анализаторов 71180887, 71180819, 71179559, 71181048, 71187418, 71180390, 71180672, 71185272, 71180385, 71185814, 71200879, 71180908, 71180341
Измерительные кабели CYK10, CYK11, CYK12, CYK20, CYK71, CYK81 c коммутационными коробками 50003993, 50005276, 51518610, 51518609, 50001054, 51500832, 51503632, 50003991, 50003987, 50005181, 71130361, 71145499, 71145498 - по заказу.
Буферные калибровочные и рабочие растворы CPY1, CPY2, CPY3, CPY4, CPY20, CLY11, электролит для COS22D, CCY,COY, CAY40 - по заказу.
Системы промывки датчиков с компонентами CPR3, 30, 31, 40, CYR10/10Z, CPC300, CPG300, CYC300, AirClean (51504764), CYR52 - по заказу.
Сменные модули, запасные части, расходные материалы и аксессуары (согласно техническому описанию и руководству по эксплуатации) - CAV800, 71218395, 71218400, 71218402, CAZ800, 71218409, 71218419, 71218425, 71218429, 71218431, 71218433, 71218434, 71218471, 71218472, 71218473, 71239297, 71218481, 71218482, 71229910, 71218483, 71218484, 71218486, 71218487, 71229918, 71218488, 71218490, 71222105, 71222106, 71222107, 71218491, 71222108, 71218492, 71218493, 71229919, 71229920, 71239300, 71239302, 51504116, 51504114, 51512535, 51504115, 51505802, 51505808, 71218503, 71218504, 71218505, 71239304, 71218507, 71239305, 71100607, 71104102.
Генераторы тестового сигнала MEMOCHECK CYP01D, CYP02D, CYP03D.
Устройство для калибровки датчиков в лаборатории Memobase Plus CYZ71D, CLY421 - по заказу.
Другие комплектующие, рекомендованные руководством по эксплуатации и техническим описанием.
Руководство по эксплуатации.
Методика поверки.
Liquiline СА80АМ приведены в таблице 2.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации аммонийного азота NH4-N, мг/дм3: CA80AM-AAA1 |
от 0,05 до 20 |
|
CA80AM-AAA2 |
от 0,5 до 50 |
|
CA80AM-AAA3 |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации аммонийного азота NH4-N, мг/дм3: CA80AM-AAA1 - в диапазоне от 0,05 до 20 мг/дм3 |
± (0,02^С* + 0,05) |
|
CA80AM-AAA2 - в диапазоне от 0,5 до 20 мг/дм3 |
± (0,02^С* + 0,05) |
|
- в диапазоне св. 20 до 50 мг/дм3 |
± (0,02-С* + 0,5) |
|
CA80AM-AAA3 - в диапазоне от 1,0 до 50 мг/дм3 |
± (0,03-С* + 0,5) |
|
- в диапазоне св. 50 до 100 мг/дм3 |
± (0,03-С* + 1,0) |
|
Диапазон температуры анализируемой среды, °C |
от 4 до 40 |
|
Максимальное давление анализируемой среды, МПа |
0,1 |
|
Диапазоны измерений pH, рН: - датчики CPS11D, CPS16D, CPS41D, CPS71D, CPS76D CPF81D, CPS91D, CPS441D, CPS471D, CPS491D, CPS96D, CPS871D, CPS891D |
от 0 до 14 |
|
- датчик CPS341D |
от - 2 до + 14 |
|
Пределы допускаемой основной абсолютной погрешности измерений pH, рН |
± 0,05 |
|
Диапазон температуры анализируемой среды, °С - датчики CPS41D, CPS76D |
от 0 до 135 от - 15 до + 80 |
|
- датчики CPS11D |
от 0 до 130 |
|
- датчики CPS91D |
от - 15 до + 135 |
|
- датчики CPS71D, CPS341D |
от 0 до 135 от 0 до 110 |
|
- датчики CPF81D |
от - 15 до + 110 |
|
- датчики CPS441D, CPS471D, CPS491D |
от 0 до 110 от 0 до 80 |
|
- датчик CPS16D |
от - 15 до + 135 |
|
- датчик CPS96D |
от 0 до 135 |
Примечание: *) значение измеренной массовой концентрации
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Максимальное давление анализируемой среды, МПа - датчики CPS11D, CPS16D |
1,6 |
|
- датчики, CPS71D |
1,0 |
|
- датчики CPS91D, CPS96D |
1,3 |
|
- датчики CPS441D, CPS471D, CPS491D, CPS41D, |
1,0 |
|
- датчик CPS76D |
1,3 |
|
- датчик CPS341D |
0,6 |
|
Диапазоны измерений окислительно-восстановительного потенциала (ОВП), мВ |
от - 1500 до + 1500 |
|
Пределы допускаемой основной абсолютной погрешности измерений окислительно-восстановительного потенциала, мВ: - датчики CPS12D, CPS42D, CPS72D, CPS16D, CPS76D, CPS96D, CPF82D, CPS92D |
± 3 |
|
Диапазон температуры анализируемой среды, °С: - датчики CPS12D, CPS42D, CPS72D, CPS16D, CPS76D, CPS96D, |
от - 15 до + 135 |
|
- датчики CPF82D, CPS92D |
от 0 до 110 |
|
Максимальное давление анализируемой среды, МПа: - датчики CPS12D |
0,6 |
|
- датчики CPS42D |
1,0 |
|
- датчики CPS72D |
1,0 |
|
- датчики CPS92D, CPS76D, CPS96D |
1,3 |
|
- датчики CPF82D |
1,0 |
|
- датчик CPS16D |
1,6 |
|
Диапазон показаний содержания растворенного кислорода, мг/дм3: - датчик COS22D |
от 0,001 до 2 от 0,01 до 20 |
|
- датчик COS51D |
от 0,01 до 100 |
|
- датчик COS61D |
от 0,01 до 20 |
|
Диапазон измерений содержания растворенного кислорода, мг/дм3: - датчик COS22D |
от 0,01 до 2 |
|
- датчики COS51D, COS61D |
от 0,01 до 20 |
|
Пределы допускаемой приведенной погрешности измерений содержания растворенного кислорода, %: - датчики COS22D, COS51D, COS61D |
±3 в диапазоне измерений от 0,01 до 2 мг/дм3 |
|
Пределы допускаемой относительной погрешности измерений содержания растворенного кислорода, %: - датчик COS22D, COS51D, COS61D |
±3 в диапазоне измерений от 2 до 20 мг/дм3 |
|
Диапазон температуры анализируемой среды, °С: - датчик COS22D |
от - 5 до + 135 |
|
- датчик COS51D, COS61D |
от - 5 до + 50 |
|
Максимальное давление анализируемой среды, МПа - датчик COS22D |
1,2 |
|
- датчик COS51D, COS61D |
1,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазоны измерений удельной электрической проводимости (УВП), См/м: - датчик CLS15D |
от 4^10’6 до 2^10’3 от 1 -10-5 до 2-10’2 |
|
- датчик CLS16D |
от 4-10’6 до 5-10’2 |
|
- датчик CLS21D |
от 1 -10-3 до 2 |
|
- датчики CLS50D, CLS54D |
от 2-10’4 до 200 |
|
- датчик CLS82D |
от 1 -10’4 до 50 |
|
Пределы допускаемой приведенной погрешности измерений удельной электрической проводимости, %: - датчики CLS15D, CLS16D |
± 3 в диапазоне (4-10’6 - 1-10’4) См/м |
|
Пределы допускаемой относительной погрешности измерений удельной электрической проводимости, %: - датчик CLS15D |
± 3 в диапазонах (св.1-10-4 - 2-10-2) См/м (св.1-10-4 - 2-10’3) См/м |
|
- датчик CLS16D |
± 3 в диапазоне (св.1-10-4 - 5-10’2) См/м |
|
- датчик CLS21D |
±3 в диапазоне (1-10’3 - 2) См/м |
|
- датчики CLS50D, CLS54D |
± 3 в диапазоне (2-10-4 - 200) См/м |
|
- датчик CLS82D |
± 3 в диапазоне (1-10’4 - 50) См/м |
|
Диапазон температуры анализируемой среды, °С: | |
|
- датчик CLS15D |
от - 20 до + 140 |
|
- датчик CLS16D |
от - 5 до + 150 |
|
- датчик CLS82D |
от 0 до 135 |
|
- датчик CLS21D |
от - 20 до + 135 |
|
- датчик CLS50D |
от - 20 до + 180 |
|
- датчик CLS54D |
от - 10 до + 150 |
|
Максимальное давление анализируемой среды, МПа: | |
|
- датчики CLS15D, CLS16D,CLS54D |
1,2 |
|
- датчики CLS21D, CLS82D |
1,6 |
|
- датчики CLS50D |
2,0 |
|
Диапазон измерений массовой концентрации нитратов в пересчете на азот (NO3-N), мг/дм3 -датчик CAS51D-A2, размер кюветы 2мм |
от 0,1 до 50 |
|
- датчик CAS51D-A1, размер кюветы 8мм |
от 0,01 до 20 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности измерений массовой концентрации нитратов в пересчете на азот (NO3-N): -абсолютной, мг/дм3 в диапазоне от 0,1 до 10 мг/дм3 |
± 0,2 |
|
в диапазоне от 0,01 до 2 мг/дм3 |
± 0,04 |
|
-приведенной, % в диапазоне св.10,0 до 50 мг/дм3 |
± 2 |
|
в диапазоне св. 2 до 20 мг/дм3 |
± 2 |
|
Диапазоны измерений химического потребления кислорода, в пересчете на бифталат калия, мг/дм3: - датчик CAS51D-**C1, размер кюветы 40мм |
от 0,15 до 75 |
|
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 0,75 до 370 |
|
- датчик CAS51D-**C3, размер кюветы 2мм |
от 2,5 до 1000 |
|
Пределы допускаемой приведенной погрешности измерений химического потребления кислорода, в пересчете на бифталат калия, %: |
± 2 |
|
Диапазоны измерений массовой концентрации общего органического углерода, в пересчете на бифталат калия, мг/дм3: - датчик CAS51D-**C1, размер кюветы 40мм |
от 0,06 до 30 |
|
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 0,3 до 150 |
|
- датчик CAS51D-**C3, размер кюветы 2мм |
от 0,9 до 410 |
|
Пределы допускаемой приведенной погрешности измерений химического потребления кислорода, в пересчете на бифталат калия, %: |
± 2 |
|
Диапазон температуры анализируемой среды, °С |
от 5 до 50 |
|
Диапазон давления анализируемой среды, МПа |
от 0,05 до 1 |
|
Диапазоны измерений содержания взвешенных веществ, г/дм3: - датчик CUS52D |
от 0 до 0,6 |
|
- датчик CUS51D |
от 0 до 4 |
|
Диапазон показаний мутности, ЕМФ: - датчики CUS51D, CUS52D |
от 0 до 10000 |
|
Диапазоны измерений мутности, ЕМФ: - датчики CUS51D, CUS52D |
от 0 до 4000 |
|
Пределы допускаемой приведенной погрешности измерений мутности, %: - датчики CUS51D, CUS52D |
± 4 в диапазоне (0,01 - 10) ЕМФ |
|
Пределы допускаемой относительной погрешности измерений мутности, % - датчики CUS51D, CUS52D |
± 4 в диапазоне (св. 10 - 4000) ЕМФ |
|
Диапазон температуры анализируемой среды, °с: - датчики CUS51D, CUS52D |
от - 20 до + 85 |
|
Диапазон давления анализируемой среды, МПа: - датчики CUS51D, CUS52D |
от 0,05 до 1 |
|
Потребляемая мощность (с системой охлаждения), В^А, не более |
1450 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - анализатор жидкости промышленный Liquiline CA80AM без подставки |
39,5 |
|
- анализатор жидкости промышленный Liquiline CA80AM с подставкой |
42 |
|
Габаритные размеры, мм, не более:
|
8000x530x420 1700x530x420 |
|
Условия эксплуатации:
|
от 5 до 40 от 10 до 95 (без конденсации) от 0,05 до 1 |
|
- напряжения питания, В:
|
220 ± 10% 24 ± 10% |
