Номер по Госреестру СИ: 59949-15
59949-15 Измерители параметров гладких и резьбовых калибров
(MasterScanner)
Назначение средства измерений:
Измерители параметров гладких и резьбовых калибров «MasterScanner» (далее «измерители») предназначены для комплексных автоматизированных измерений геометрических параметров калибров цилиндрических и конических с разным типом профиля.
Внешний вид.
Измерители параметров гладких и резьбовых калибров
Рисунок № 1
Программное обеспечение
Измерители работают с автономным программным обеспечением MSXP (ПО), входящим в комплект поставки. ПО обеспечивает управление перемещением контактногощупа, отображение контура калибра, получаемого в процессе измерения, передачу, запись и обработку результатов измерений.
Таблица 1
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО
MSXP
2.41.4
Цифровой идентификатор ПО
dcc0968a8f3c662a9a4bd55cddc9f52e (MD5),
файл «msxp.exe»
Другие идентификационные данные (если имеются)
При нормировании метрологических характеристик учтено влияние ПО.
ПО не предусматривает возможность доступа в настройки ПО, для чего необходим уникальный программный код, имеющийся только у предприятия-изготовителя.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса измерителей в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Измерители параметров гладких и резьбовых калибров «MasterScanner». Руководство по эксплуатации», 2013 год.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям параметров гладких и резьбовых калибров «MasterScanner»
Техническая документация фирмы «IAC Geometrical Engineers B.V.» (Нидерланды).
Поверка
Поверкаосуществляется по документу МП 2512-0007-2014 «Измерители параметров гладких и резьбовых калибров «MasterScanner». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25 ноября 2014 г.
Основными средствами поверки являются калибры для замковой резьбы контрольные и рабочие по ГОСТ 8867-89, эталонные измерительные кольца 3- го разряда по ГОСТ Р 8.763-2011.
Изготовитель
Фирма «IAC Geometrical Engineers B.V.», Нидерланды.
Адрес: Doorndistel 28, 7891 WT Klazienaveen, The Netherlands.
Заявитель
ООО «Призма».
Адрес: 192171, Россия, г. Санкт-Петербург, ул. Седова, д. 65.
Телефон: (812) 309-48-81.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19.
Телефон: (812) 251-76-01, факс: (812) 713-01-14.
Принцип действия измерителей основан на сканировании профиля калибра подвижным контактным щупом и последующей математической обработке полученного двухмерного контура.
Конструктивно измерители состоят из измерительного блока, установленного на гранитном основании. В измерительном блоке установлен патрон для сменных контактных щупов, снабженный измерительными шкалами. На направляющих, расположенных на гранитном основании, устанавливается вертикальный зажим для закрепления калибра в измерителе. Вертикальный зажим имеет фиксирующую рукоятку, предотвращающую свободное перемещение вдоль направляющих. Исполнения измерителей различаются по диапазону измерений.
В комплект поставки измерителей входят калибровочный образец для компенсации геометрических параметров контактных щупов, образец для установки базовой плоскости, а также наборы фиксаторов для установки в измеритель калибров разных габаритных размеров и типа (пробок и колец). Измерители также снабжаются устройством для проверки измерительного усилия контактных щупов. По требованию заказчика измерители комплектуются наборами установочных калибров-колец и/или калибров-пробок.
Управление перемещением контактных щупов осуществляется при помощи персонального компьютера.

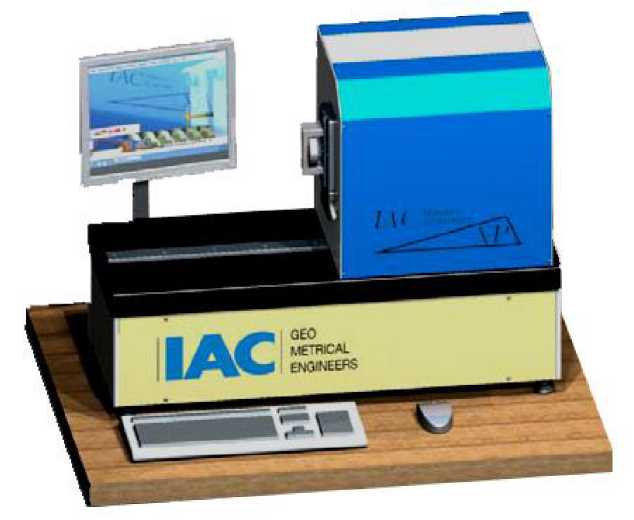

Рисунок 1 - Общий вид измерителя
Программное обеспечение Измерители работают с автономным программным обеспечением MSXP (ПО), входящим в комплект поставки. ПО обеспечивает управление перемещением контактного
щупа, отображение контура калибра, получаемого в процессе измерения, передачу, запись и обработку результатов измерений.
Таблица 1
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО
MSXP
2.41.4
Цифровой идентификатор ПО
dcc0968a8f3c662a9a4bd55cddc9f52e (MD5),
файл «msxp.exe»
Другие идентификационные данные (если имеются)
При нормировании метрологических характеристик учтено влияние ПО.
ПО не предусматривает возможность доступа в настройки ПО, для чего необходим уникальный программный код, имеющийся только у предприятия-изготовителя.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Комплектность измерителей представлена в таблице 4.
Таблица 4
№ п/п |
Наименование |
Количество, шт. |
1 |
Измеритель |
1 |
2 |
Вертикальный зажим |
1 |
3 |
Калибровочный образец |
1 |
4 |
Образец для установки базовой плоскости |
1 |
5 |
Фиксаторы для внутренних измерений * |
1 |
6 |
Фиксаторы для наружных измерений * |
1 |
7 |
Набор контактных щупов * |
1 |
8 |
Набор гладких калибров-пробок * |
1 |
9 |
Набор гладких калибров-колец * |
1 |
10 |
Устройство для проверки измерительного усилия контактных щупов |
1 |
11 |
Персональный компьютер |
1 |
12 |
Программное обеспечение MSXP |
1 |
13 |
Руководство по эксплуатации |
1 |
14 |
Методика поверки МП 2512-0007-2014 |
1 |
* состав наборов формируется по требованию заказчика.
Основные метрологические и технические характеристики измерителей представлены в таблице 2.
Таблица 2
Наименование характеристики и единицы измерений |
Значение характеристики | ||||
Исполнение | |||||
6025 |
6060 |
10025 |
10060 |
16060 | |
1 |
2 |
3 |
4 |
5 |
6 |
Диапазон измерений наружных размеров, мм |
1-50 |
1-50 |
1-90 |
1-90 |
1-150 |
Диапазон измерений внутренних размеров, мм |
2,5-60 |
2,5-60 |
2,5-100 |
2,5-100 |
2,5-160 |
Пределы допускаемой абсолютной погрешности измерений диаметров резьбовых калибров, мкм:
|
±(2,0+5x10-6xL*) ±(2,5+5 x10-6xL) ±(1,5+5x10-6xL) |
±(2,5+5x10-6xL) ±(3,0+5x10--66xL) ±(2,0+5x10-6xL) |
±(2,5+5x10-6xL) ±(3,0+5x10--66xL) ±(2,0+5x10-6xL) |
±(3,0+5x10-6xL) ±(3,5+5x10--66xL) ±(2,5+5 x10-6xL) |
±(3,0+5x10-6xL) ±(3,5+5x10--66xL) ±(2,5+5x10-6xl) |
Пределы допускаемой абсолютной погрешности измерений диаметров гладких калибров, мкм:
|
±(1,0+5x10--66xL) ±(2,0+5x10-6xL) |
±(1,5+5x10--66xL) ±(2,5+5 x10-6xl) |
±(1,5+5x10--66xL) ±(2,5+5 x10-6xl) |
±(2,0+5x10--66xL) ±(3,0+5x10-6xl) |
±(2,0+5x10--66xL) ±(3,0+5x10-6xl) |
Максимальная длина сканирования, мм |
25 |
60 |
25 |
60 |
60 |
Диапазон измерений угла профиля резьбы, градус |
10-90 | ||||
Пределы допускаемой абсолютной погрешности измерений угла профиля резьбы, градус |
±0,1 | ||||
Минимальный шаг резьбы, мм ** |
0,1 |
Таблица 2 (продолжение)
1 |
2 |
3 |
4 |
5 |
6 | |
Пределы допускаемой абсолютной погрешности измерений шага резьбовых калибров, мкм:
|
±(1,0+5x10-6xL) ±(2,0+5x10-6xL) ±(l,0+5x10-6xL) |
±(1,0+5x10-6xL) ±(1,0+5x10--66xL) ±(1,0+5x10-6xL) |
±(1,0+5x10-6xL) ±(1,0+5x10--66xL) ±(1,0+5x10-6xL) |
±(1,0+5x10-6xL) ±(1,0+5x10--66xL) ±(1,0+5x10-6xL) |
±(1,0+5x10-6xL) ±(1,0+5x10--66xL) ±(1,0+5x10-6xL) | |
Пределы допускаемой абсолютной погрешности измерений конусности, мкм/м***:
|
±0,3 ±1,0 | |||||
Дискретность отсчета, мкм |
0,1 | |||||
Измерительное усилие, Н |
0,13±0,01 | |||||
Габаритные размеры (длина, ширина, высота), мм, не более |
695x350x900 |
870x350x900 | ||||
Масса, кг, не более |
150 155 155 160 |
225 | ||||
Масса измеряемого калибра, кг, не более |
20 | |||||
Параметры электропитания |
Напряжение (230±23) В либо (110±11) В переменного тока частотой (50-60) Гц | |||||
Средний срок службы, лет |
5 | |||||
Наработка на отказ, ч |
5000 |
* L - измеряемая величина в мкм.
** максимальный шаг резьбы соответствует максимальной длиной сканирования.
*** диапазон измерений конусности определяется углом при вершине наконечника контактного щупа и соответствует углу конуса ф (0-90)°.
Основные характеристики контактных щупов представлены в таблице 3.
Таблица 3
Наименование параметра и единицы измерений |
Значение параметра | ||
Угол при вершине, градус |
45 |
22,5 |
40 |
Рабочая длина, мм |
2,2; 3,0; 3,5; 4,4; 5,0; 6,0; 7,0; 9,0; 11,0; 18,0 |
6,0; 8,0; 10,5; 12,5; 18,0 |
11,0 |
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС от 19 до 21;
- диапазон относительной влажности окружающего воздуха, % от 55 до 65;
- диапазон атмосферного давления, кПа от 84 до 106,7.
