Номер по Госреестру СИ: 59947-15
59947-15 Весы конвейерные
(КУРС)
Назначение средства измерений:
Весы конвейерные КУРС (далее - весы) предназначены для измерения массы сыпучих материалов, транспортируемых ленточными конвейерами.
Внешний вид.
Весы конвейерные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) весов представлено встроенным ПО интеграторов BW100, BW500, ПВ-23 и автономным ПО АРМ «Весы конвейерные» с интегратором ПВ-15.
В интеграторах BW100, BW500, ПВ-23 защита от несанкционированного доступа к исполняемому коду, настройкам и данным измерений обеспечивается пломбированием корпуса и аппаратно-программными методами, при которых невозможна модификация ПО без физического доступа к компонентам, расположенным внутри корпуса и применения специализированного оборудования производителя.
Интегратор ПВ-15 работает совместно с ПТК на базе персонального компьютера с автономным программным обеспечением АРМ «Весы конвейерные». Исключение возможности внесения аппаратных изменений в измерительный канал обеспечивается пломбированием передней крышки и корпуса. Метрологически значимый модуль в автономном ПО АРМ «Весы конвейерные» защищен от преднамеренных и непреднамеренных изменений путём автоматического контроля идентификационных признаков при запуске программы, в том числе с использованием электронного ключа, путём использования системы разграничения прав доступа, использования для информационного обмена защищённого интерфейса, шифрования сохраняемых на диске данных и ведения журнала событий.
Идентификационные признаки встроенного ПО интеграторов BW100, BW500 и ПВ-23 отображаются на дисплее при включении, идентификационные признаки ПО «АРМ «Весы конвейерные» доступны для просмотра во встроенном меню ПТК («Справка -О программе»).
Идентификационные данные ПО весов приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение | |||
BW100 |
BW500 |
ПВ-23 |
ПВ-15 | |
Идентификационное наименование ПО |
Р900 |
Р900 |
— |
ARMConveyor |
Номер версии (идентификационный номер ПО) |
2.07 |
3.13.02 3.09.00 3.08.00 |
4.00.34 |
1.0.0.11) |
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен |
DAA89E5C | ||
Алгоритм вычисления цифрового идентификатора ПО |
отсутствует, исполняемый код недоступен |
CRC32 | ||
Другие идентификационные данные, если имеются |
отсутствуют |
1) Номер версии метрологически значимой части ConveyorWeightLibrary.dll
Защита ПО от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077 - 2014.
Схемы пломбирования весов от несанкционированного доступа представлены на рисунке 2.
51СПЛСЧ5
Ы11.ПЯМСЗ. CWMt
Место пломбировки пломбой или
наклейкой
Место пломбировки
пломбой или наклейкой

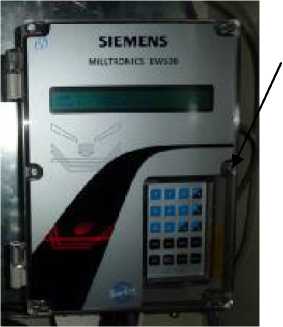

Схема пломбировки BW100

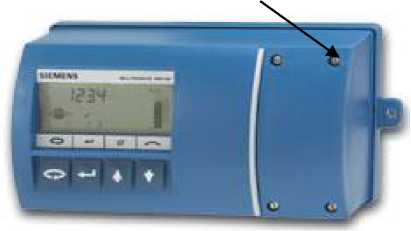

Схема пломбировки BW500
□ lJDJU
Место соединения панели пломбируется наклейкой
Место пломбой
пломбировки
Место соединения передней крышки и корпуса
пломбируется наклейкой

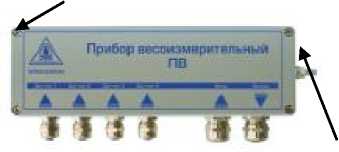

Схема пломбировки ПВ-23

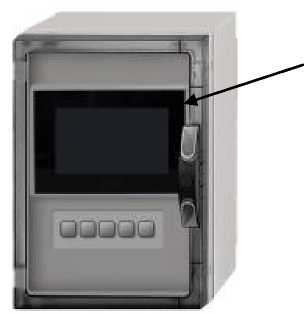

Схема пломбировки ПВ-15
Русунок 2 - Схемы пломбировки весов
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на маркировочную табличку, расположенную на ГПУ, и титульный лист руководства по эксплуатации УФГИ.404631.003 РЭ.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийОписание метода измерений содержится в разделе «Порядок работы» документа «Весы конвейерные КУРС. Руководство по эксплуатации УФГИ.404631.003 РЭ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам конвейерным КУРС
-
1 ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования».
-
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы» (по метрологическим характеристикам).
-
3 ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия конвейерные. Методика поверки».
Поверка
Поверкаосуществляется по ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия конвейерные. Методика поверки».
Основное поверочное оборудование - весы неавтоматического действия, соответствующие среднему классу точности по ГОСТ OIML R 76-1-2011.
Изготовитель
Общество с ограниченной ответственностью «Инженерный центр «АСИ»,
( ООО «ИЦ «АСИ»), г . Кемерово Адрес: Россия, 650000 г. Кемерово, ул. Кузбасская, 31 Тел./факс: (384-2) 36-61-49
e-mail: office@icasi.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»).Адрес: 630004, г. Новосибирск, пр. Димитрова, 4,
Тел. (383) 210-08-14, факс (383) 210-13-60,
е-mail: director@sniim.ru.
Весы состоят из грузоприёмного устройства (далее - ГПУ) с одной или несколькими роликоопорами со встроенными датчиками, датчика скорости и интегратора.
Принцип действия весов заключается в преобразовании нагрузки с помощью весоизмерительных тензорезисторных датчиков (далее - датчик), а также скорости движения ленты с помощью датчика скорости в электрические сигналы, с последующим их преобразованием в цифровой вид интегратором, обработкой и выдачей на табло индикации измеренных значений суммарной массы взвешиваемого материала, линейной плотности и производительности. Масса сыпучего материала определяется как интегральное по времени значение произведения его линейной плотности и скорости движения конвейерной ленты.
Датчики, используемые в составе весов:
-
- датчики весоизмерительные тензорезисторные Z6, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Госреестр СИ РФ № 15400-13);
-
- датчики весоизмерительные тензорезисторные RTN, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Госреестр СИ РФ № 21175-13);
-
- датчики весоизмерительные тензорезисторные HBS, изготавливаемые «CAS Corporation», Корея (Госреестр СИ РФ № 51261-12);
-
- датчики весоизмерительные тензорезисторные NHS, изготавливаемые «Keli Sensing Technology (Ningbo) Co.,Ltd», Китай (Госреестр СИ РФ № 57674-14);
-
- датчики весоизмерительные тензорезисторные Bend Beam, модификации ВМ11, L6W, изготавливаемые «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», Китай (Госреестр СИ РФ № 55198-13).
Интеграторы, используемые в составе весов:
-
- интеграторы Milltronics BW100, изготавливаемые «Siemens Canada Limited Inc», Канада;
-
- интеграторы Milltronics BW500, изготавливаемые «Siemens Canada Limited Inc», Канада;
-
- интеграторы - приборы весоизмерительные ПВ-23, изготавливаемые
ООО «ИЦ «АСИ», г. Кемерово;
-
- интеграторы - приборы весоизмерительные ПВ-15, изготавливаемые
ООО «ИЦ «АСИ», г. Кемерово, в комплектации программно-техническим комплексом на базе персонального компьютера или программируемого контроллера (далее — ПТК), включающим в себя программное обеспечение «АРМ «Весы конвейерные», осуществляющее окончательное интегрирование измерительной информации и отображение результатов измерения массы.
Датчики скорости, используемые в составе весов:
-
- датчики скорости ДС, изготавливаемые ООО «ИЦ «АСИ», г. Кемерово;
-
- датчики скорости Milltronics RBSS, изготавливаемые «Siemens Canada Limited Inc», Канада;
-
- датчики скорости NJ, изготавливаемые «Pepperl + Fuchs Gmbh», Германия.
Лист 2 всего листов 6 Модификации весов имеют обозначения КУРС-[1] [2] ([3] / [4] / [5]) [6] / [7] расшифровка обозначений указана в таблице 1.
Таблица 1
Позиция |
Обозначение |
Расшифровка |
[1] |
1; 2; 4; 6 |
Количество роликоопор ГПУ |
[2] |
Z; М; ПТ |
Соединение узлов встройки: Z - узлы встройки соединяются между собой балкой, на которую устанавливается роликоопора; М - узлы встройки соединяются между собой с помощью роликоопоры; ПТ - узлы встройки дополнительно соединяются между собой продольными балками, на которые устанавливаются промежуточные роликоопоры. |
[3] |
1, 2, 3, 4, 5, 6 |
Тип датчиков: 1 - Z6; 2 - RTN; 3 - HBS; 4 - NHS; 5 - BM11; 6 - L6W. |
[4] |
1, 2, 3, 4 |
Тип интеграторов: 1 - BW100; 2 - BW500; 3 - ПВ-23; 4 - ПВ-15. |
[5] |
1, 2, 3 |
Тип датчиков скорости: 1 - ДС; 2 - RBSS; 3 - NJ. |
[6] |
20; 40; 80; 125; 160; 200; 250; 320; 400; 500; 630; 800;1000; 1250 |
Наибольшая линейная плотность взвешиваемого материала, кг/м. |
[7] |
0,5; 1; 1,5; 2 |
Пределы допускаемой погрешности весов по ГОСТ 30124-94, % от измеряемой массы |
Общий вид модификации весов КУРС-1М представлен на рисунке 1.
Рисунок 1 - Общий вид модификации весов КУРС-1М
Лист 3 всего листов 6
Весы конвейерные КУРС в сборе................................................................................1 компл.
Руководство по эксплуатации...........................................................................................1 экз.
Паспорт на весы...................................................................................................................1 экз.
Руководство по эксплуатации на интегратор.................................................................1 экз.
Пределы допускаемой погрешности весов по ГОСТ 30124-94, % от измеряемой массы:
-
- для модификаций КУРС-1............................................................................±1,0; ±1,5; ± 2,0
-
- для модификаций КУРС-2; КУРС-4';'КУРС-6""""""""""""""""±0,5; ±1,0; ±1,5; ± 2,0
Наибольшая линейная плотность взвешиваемого материала, кг/м..................20; 40; 80; 125; 160;
200; 250; 320; 400; 500; 630; 800; 1000; 1250
Наименьшая линейная плотность взвешиваемого материала составляет 20% наибольшей линейной плотности.
Наименьший предел взвешивания составляет 0,1 % от массы материала, взвешиваемого на весах в течение 1 ч при наибольшей линейной плотности.
Дискретность суммирующих счётчиков, т...................................0,001; 0,01; 0,1; 1; 10; 100; 1000
Ширина ленты конвейера, мм........................................................................................от 400 до 3000
Угол наклона конвейерной ленты, не более
Угол наклона боковых роликоопор, не более
Скорость движения ленты конвейера, м/с, не более
Параметры электрического питания весов от сети переменного тока:
- напряжение, В................................................................................................................220 '23
- частота, Гц..................................
50 ± 1
Потребляемая мощность, В^А, не более
Диапазоны рабочих температур для ГПУ, °С, при использовании датчиков:
-
- RTN....................................................................................................от минус 30 до плюс 50
-
- Z6........................................................................................................от минус 30 до плюс 40
-
- HBS, BM11, L6W, NHS...................................................................от минус 10 до плюс 40
Диапазоны рабочих температур, °С, для интегратора:
-
- ПВ-15.................................................................................................от минус 30 до плюс 50
-
- BW100, BW500, ПВ-23...................................................................от минус 20 до плюс 40
Габаритные размеры ГПУ, мм:
Полный средний срок службы, не менее
Вероятность безотказной работы за 2000 ч
