Номер по Госреестру СИ: 59912-15
59912-15 Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов
(Minometer)
Назначение средства измерений:
Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов «Minometer» (далее - устройство) предназначены для измерения разности температуры между поверхностью отопительного прибора и температуры окружающего его воздуха и вычисления на основе измерений разности температур числового значения, пропорционального количеству тепловой энергии, выделяемой отопительным прибором.
Внешний вид.
Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов
Рисунок № 1
Внешний вид.
Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.02.2020
Номер записи - 150737
ID в реестре СИ - 373137
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ППЦ-31,5-А1-БК, ZENNER,
Производитель
Изготовитель - Фирма "ZENNER International GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2192 дн.
Приказы РСТ, где упоминается данный тип СИ
№194 от 2015.02.13 Об утверждении типов средств измерений (59882-15 - 59953-15)
Наличие аналогов СИ: Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов (Minometer)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ZENNER International GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13667-06 01.05.2011 |
Счетчики горячей воды крыльчатые, ETW и ETH Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
13668-06 01.05.2011 |
Счетчики горячей воды крыльчатые, MTW и MTH Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
13669-06 30.11.2011 |
Счётчики холодной и горячей воды турбинные, WP, WPH, WPV и WI Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для гор.воды; 6 лет - хол. |
|
13670-06 01.05.2011 |
Счётчики холодной и горячей воды турбинные, WS Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
4 года - для гор.воды; 6 лет - хол. | |
|
13671-06 01.05.2011 |
Счетчики холодной воды крыльчатые, ETK Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
6 лет | |
|
13672-06 01.05.2011 |
Счетчики холодной воды крыльчатые, MNK Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
6 лет | |
|
13673-06 30.11.2011 |
Счетчики холодной воды крыльчатые, MTK Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
6 лет | |
|
14039-08 01.01.2014 |
Тепловычислители, MULTIDATA Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
15832-08 01.01.2014 |
Счетчики тепловой энергии, CTK MULTIDATA и Minocal Combi Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
32939-06 01.11.2011 |
Счетчики тепловой энергии, Minocal Combi Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
39008-08 |
Стенд поверочный, RP 107 TYP ZR-S-12 Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48241-11 18.08.2026 |
Счетчики холодной и горячей воды крыльчатые одноструйные, ET Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для гор.воды; 6 лет - хол. |
|
48242-11 18.08.2026 |
Счетчики холодной и горячей воды крыльчатые многоструйные, M Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для гор.воды; 6 лет - хол. |
|
48422-11 18.08.2026 |
Счётчики холодной и горячей воды турбинные, W Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для гор.воды; 6 лет - хол. |
|
50662-12 25.07.2017 |
Счетчики холодной воды комбинированные, WPV Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
6 лет |
|
57040-14 08.04.2019 |
Теплосчетчики, ISF/CMF под торговой маркой ZENNER Zelsius/Minol Minocal Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
58595-14 25.09.2019 |
Теплосчетчики, Sanext Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
59912-15 13.02.2020 |
Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов, Minometer Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
10 лет |
|
66951-17 10.03.2027 |
Системы измерительно-вычислительные, АСКУЭ ZENNER-Minol Фирма "ZENNER International GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов (Minometer)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЕДИНЫЙ РЕСУРС" (RA.RU.312113) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ЗАО "КАПРИ" (RA.RU.312163) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов (Minometer)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Идентификационные данные ПО: Таблица 1
|
Наименование ПО |
Идентификацион-ное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программа SAS |
SAS |
Не ниже 4.0 |
CE7A-2D61-C9F1- 4DB1-F317-4D5B- E06A-CC0B |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - уровень С.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам для распределения потребленной тепловой энергии от комнатных отопительных приборов «Minometer»:
1. Техническая документация ZENNER International GmbH&Co.KG.
Поверка
Поверкаосуществляется по документу МП 59912-15 «ГСИ. Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов «Minometer». Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2014 г.
Основные средства поверки:
-
- климатическая камера, диапазон от плюс 15 до плюс 80 °С, нестабильность поддержания температуры ± 0,5 °С;
-
- термометр лабораторный с ценой деления 0,1 °С по ГОСТ 2405.
Изготовитель
ZENNER International GmbH & Со. KG, Германия,Romerstadt 6, D-66121 Saarbrucken, Germany. www.zenner.com
Заявитель
Официальный представитель группы компаний Минол-Ценнер в России:
ООО Фирма «Ценнер-Водоприбор Лтд» 107023, Москва, Мажоров пер., д.14, стр.1
Тел. +7 (495) 739-82-11 (многоканальный) Тел. +7 (495) 663-34-91 (отдел продаж)
E-mail: office@zenner.ru, sales@minol.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия устройства заключается в измерении с помощью термопреобразователей сопротивления температуры поверхности отопительного прибора и температуры окружающего воздуха. В измерительном вычислителе, содержащем микропроцессор, определяется разность этих температур, которая интегрируется по времени с учетом коэффициентов, присущих отопительному прибору. Полученное в результате интегрирования число соответствует количеству тепловой энергии, выделенной отопительным прибором.
Количество тепловой энергии, выделенной отопительным прибором, при распределении тепловой энергии в многоквартирных домах определяется как доля выделенной от общего количества тепловой энергии, выделенной всеми отопительными радиаторами, оснащенными устройствами, входящими в систему отопления дома.
Устройство представляет собой электронный модуль, выполненный в пластиковом корпусе. В состав распределителя входят следующие функциональные составляющие: два датчика температуры (в зависимости от исполнения), процессорная плата, автономный источник питания, энергонезависимая память, радиопередающий модуль, оптический интерфейс, жидкокристаллический дисплей.
Устройство может поставляться в двух исполнениях:
-
• стандартное исполнение для крепления на отопительный прибор;
-
• исполнение с выносным датчиком температуры.

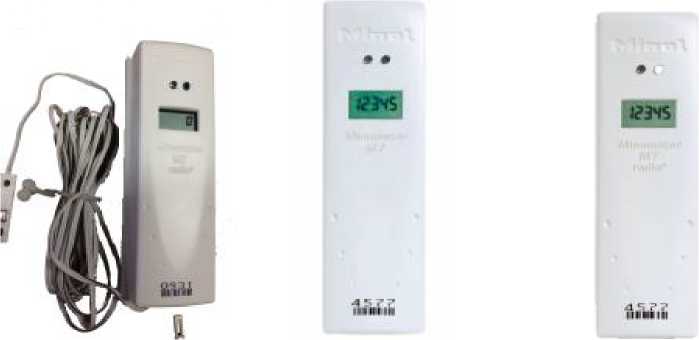

Внешний вид распределителей представлен на фото 1.
Фото 1. Фотография общего вида

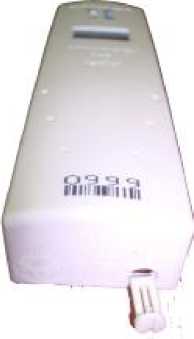

На фото 2 указано место опломбировки от несанкционированного доступа.
Фото 2. Место опломбировки
Диапазон измерений температур отопительного прибора, оС
при встроенном датчике температуры
от плюс 35 до плюс 110
от плюс 35 до плюс 130
от 0 до плюс 55
плюс 40
при выносном датчике температуры
Диапазон температуры окружающего воздуха, оС
Стартовая температура, оС
- при температуре окружающего воздуха выше температуры отопительного прибора - при температуре окружающего воздуха
ниже температуры отопительного прибора плюс 28
Постоянная запрограммированная температура помещения
(для устройства с 1 температурным датчиком), оС плюс 20
Стартовая температура с 2 температурными датчиками,
(разница температур отопительного прибора и окружающего воздуха), К 5
Вывод информации ЖК (LCD) дисплей
Разрядность ЖК (LCD) дисплея
через радиопередающее устройство через инфракрасный порт 5 значащих разрядов (99999)
Дальность действия в помещении, м около 50
Архив значений потребления: месячный (18 предыдущих месяцев)
годовой (за прошлый и позапрошлый годы) Пределы допускаемой относительной погрешности при измерениях разницы температур, %
Литиевая батарея, В
3
868,95 до 10 (до 25)
10 (плюс 2 года резерва) не более 100
не более, 115 х 35 х 28 от минус 40 до плюс 50 IP54 не менее 12
Рабочая радиочастота, МГц
Излучаемая мощность, не более, мВт
Срок службы элемента питания до замены, лет Масса (без крепежных элементов), г
Г абаритные размеры (ДхШхВ), мм
Температура хранения и транспортирования, оС Степень защиты
Средний срок службы, лет
