Номер по Госреестру СИ: 59801-15
59801-15 Счетчики газа объемные диафрагменные
(RS/2001)
Назначение средства измерений:
Счетчики газа объемные диафрагменные RS/2001 (далее - счетчики) предназначены для измерений объема, прошедшего через счетчики природного газа по ГОСТ 5542-87 и других неагрессивных газов.
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 1
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на информационную табличку (шильдик) счетчика при помощи наклейки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений в руководстве по эксплуатации «Счетчики газа объемные диафрагменные RS/2001».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным RS/2001-
1. ГОСТ Р 50818-95. Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний.
-
2. ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
-
3. Техническая документация компании Pietro Fiorentini S.p.A.
Поверка
Поверкапервичная осуществляется в соответствии с документом МП 59801-15 «Счетчики газа объемные диафрагменные RS/2001. Методика поверки», утвержденным ФГУП «ВНИИМС» 31 октября 2014 г.;
периодическая осуществляется в соответствии с ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».
Основные средства поверки:
- установка для поверки счетчиков газа У-659, диапазон расходов от 0,016 до 10 м 3/ ч , относительная погрешность ± (0,4.. .0,5) %.
Изготовитель
Компания Pietro Fiorentini S.p.A., Италия
Адрес: I-36057 Arcugnano (VI), Italy, Via E. Fermi 8/10
Тел.: +39 0444968511, E-mail: sales@fiorentini.com
Заявитель
ООО «Юнисерт Групп»
Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 7
Тел. (495) 510-27-51, E-mail: info@unicergroup.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
По принципу действия счетчики относятся к приборам объемного (камерного) типа с подвижными эластичными стенками (мембранами) и состоят из корпуса, двух измерительных камер, распределительного механизма и отсчетного устройства. Измерительная камера состоит из четырех камер, разделенных двумя мембранами. Распределительный механизм предназначен для подачи газа в измерительную камеру и выпуска его из нее. Отсчётное устройство роликового типа, механическое, включает в себя: корпус, систему шестерней, восемь роликов, шильдик и крышку.
Под действием избыточного давления газ через входной штуцер заполняет пространство под верхней крышкой счётчика и через распределительный механизм и систему каналов поступает в измерительную камеру.
На разделительной мембране возникает перепад давления, под действием которого центр мембраны перемещается. Одна из полостей, разделённых мембраной, заполняется газом, при этом из другой полости газ вытесняется через распределительный механизм в выходной штуцер. Вследствие перемещения мембран через систему рычагов и редуктор приводится в действие отсчетное устройство, фиксирующее количество вытесненных измерительных объемов.
В зависимости от материала корпуса счетчики имеют исполнения LA (стальной) или AL (алюминиевый сплав). Счетчики исполнения LA имеют модификацию monopipe в которой входной и выходной штуцера расположены соосно.

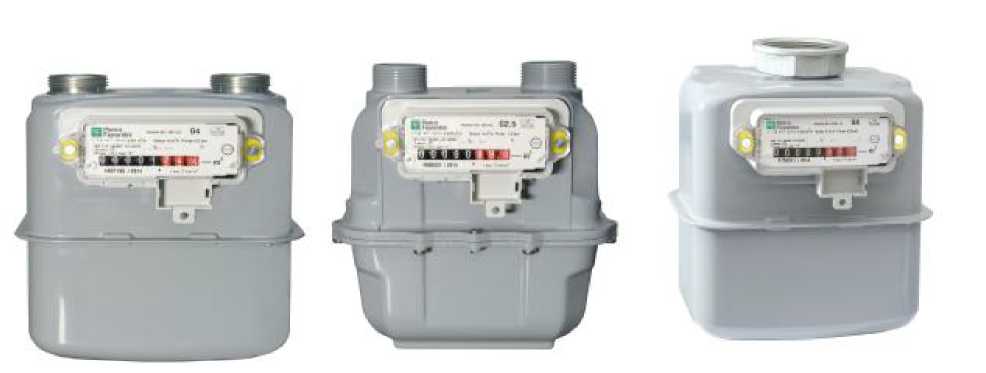

Фото 1. Общий вид
счетчика RS/2001 LA
Фото 2. Общий вид
счетчика RS/2001 AL
Фото 3. Общий вид счетчика RS/2001 LA monopipe

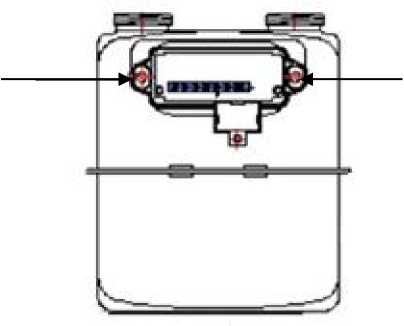

На рисунке 1 приведена схема пломбировки и обозначение места для нанесения оттиска поверительного клейма и пломбы завода-изготовителя для защиты от несанкционированного доступа.
Оттиск поверительного клейма
Пломба изготовителя
Рисунок 1. Схема пломбировки счетчика газа
Основные метрологические и технические характеристики счетчиков приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение | ||||||||
RS/2001 LA |
RS/2001 AL |
RS/2001 LA mo nopipe | |||||||
G1,6 |
G2,5 |
G4 |
G1,6 |
G2,5 |
G4 |
G1,6 |
G2,5 |
G4 | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Расход, м3/ч: - максимальный Qmax |
2,5 |
4 |
6 |
2,5 |
4 |
6 |
2,5 |
4 |
6 |
- номинальный Qnom |
1,6 |
2,5 |
4 |
1,6 |
2,5 |
4 |
1,6 |
2,5 |
4 |
- минимальный Qmin |
0,016 |
0,025 |
0,04 |
0,016 |
0,025 |
0,04 |
0,016 |
0,025 |
0,04 |
Циклический объем, дм3 |
1,2 | ||||||||
Порог чувствительности, дм3/ч, |
5 | ||||||||
не более | |||||||||
Избыточное давление, кПа, не более |
50 |
160 |
50 | ||||||
Потеря давления при Qmax, Па, не более |
200 | ||||||||
Пределы допускаемой основной | |||||||||
относительной погрешности при температуре 20 0С в диапазонах | |||||||||
расхода, %, | |||||||||
Qmin < Q < 0,1 Qnom |
±3,0 | ||||||||
0,1 Qnom < Q < Qmax |
±1,5 | ||||||||
Пределы допускаемой дополнительной погрешности, вызванной | |||||||||
отклонением температуры измеряемого газа от 20 0С при изменении температуры на 1 0С, % |
±0,45 | ||||||||
Емкость отсчетного устройства, м3 |
99999,999 | ||||||||
Цена деления наименьшего разряда, дм3 |
0,2 | ||||||||
Температура измеряемого газа и |
от минус 25 до плюс 55 | ||||||||
окружающей среды, оС | |||||||||
Относительная влажность |
до 95 при температуре 35 оС | ||||||||
окружающей среды, % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | |
Диапазон температур окружающей |
от минус 40 до плюс 60 | |||||||||
среды при транспортировке и хра-о нении, С | ||||||||||
Обозначение размера трубной |
1, 1% |
2 | ||||||||
резьбы штуцеров* | ||||||||||
Межцентровое расстояние между |
110, 130 |
110 |
- | |||||||
штуцерами, мм | ||||||||||
Габаритные размеры, мм, не более: | ||||||||||
высота |
210 |
211 |
223 | |||||||
ширина |
150 |
176 |
190 | |||||||
глубина |
162 |
206 |
162 | |||||||
Масса, кг, не более |
1,45 |
1,45 |
1,60 | |||||||
Срок службы, лет не менее |
20 |
*Допускаются другие размеры резьбы штуцеров в комплекте с переходными соединительными штуцерами
