Номер по Госреестру СИ: 59759-15
59759-15 Комплекты мер искусственных дефектов
(НО-37-38-38ТПС)
Назначение средства измерений:
Комплекты мер искусственных дефектов НО-37-38-38ТПС (далее - комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов и применяются для проведения поверки, калибровки и настройки вихретоковых дефектоскопов.
Внешний вид.
Комплекты мер искусственных дефектов
Рисунок № 1
Внешний вид.
Комплекты мер искусственных дефектов
Рисунок № 2
Внешний вид.
Комплекты мер искусственных дефектов
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 23.12.2029
Номер записи -
ID в реестре СИ - 372964
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мера НО-038, мера НО-037 из, мера НО-037, мера НО 038ТПС, Комплекты мер искусственных дефектов НО-37-38-38ТПС, Комплекта мер искусственных дефектов НО-37-38-38ТПС,, Комплекта мер искусственных дефектов НО-37-38-38ТПС, Комплекта мер искусственных дефектов, Комплекта мер искусственных дефектов НО-37-38-38ТПС,, Комплект мер искусственных дефектов НО-37-38-38ТПС,, Комплект мер искусственных дефектов НО-37-38-38ТПС мера НО-038 (ТПС), Комплект мер искусственных дефектов НО-37-38-38ТПС мера НО-038, Комплект мер искусственных дефектов НО-37-38-38ТПС мера НО-037, Комплект мер искусственных дефектов НО-37-38-38ТПС, КО-НО-038(ТПС), КО-НО-038 (ТПС), КО-НО-038, КО-НО-037, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Алтек-Инвест" (ООО "Алтек-Инвест")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 506
Выдано извещений - 0
Кол-во периодических поверок - 127
Кол-во средств измерений - 199
Кол-во владельцев - 40
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 680 дн.
Приказы РСТ, где упоминается данный тип СИ
№148 от 2015.02.06 Об утверждении типов средств измерений
№3240 от 2019.12.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№199 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Ракетно-космическая техника" (ТК 321)
№731 от 2024.03.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (4)
Наличие аналогов СИ: Комплекты мер искусственных дефектов (НО-37-38-38ТПС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Алтек-Инвест" (ООО "Алтек-Инвест")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59638-15 23.12.2029 |
Комплекты мер искусственных дефектов, КМИД-ВТ Общество с ограниченной ответственностью "Алтек-Инвест" (ООО "Алтек-Инвест") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
59759-15 23.12.2029 |
Комплекты мер искусственных дефектов, НО-37-38-38ТПС Общество с ограниченной ответственностью "Алтек-Инвест" (ООО "Алтек-Инвест") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Комплекты мер искусственных дефектов (НО-37-38-38ТПС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 11 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "АНК" (RA.RU.310566) | 13 | 2 | 1 | 12 | 0 | 11 | 0 | 11 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 13 | 0 | 12 | 0 | 13 | 0 | 12 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 5 | 0 | 4 | 0 | 4 | 0 | 3 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО" АЛТЕК-ИНВЕСТ" (РОСС RU.0001.310044) | 295 | 10 | 138 | 18 | 0 | 49 | 46 | 3 | ||
| ООО "АЗ-И" (RA.RU.312199) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Феррата" (1329) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Алтек-Инвест" (РОСС RU.0001.310044) | 92 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Комплекты мер искусственных дефектов (НО-37-38-38ТПС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3000 | 3436 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3299 | 3436 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
2235 | 3436 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2480 | 3436 |
|
ФБУ УРАЛТЕСТ Свердловская область |
5786 | 3436 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта комплекта мер типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Используется для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации на соответствующий прибор.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам мер искусственных дефектов НО-37-38-38ТПС
1. Комплект контрольных мер искусственных дефектов НО-37-38-38ТПС. Технические условия ДШЕК.401926.003 ТУ.
Поверка
Поверкаосуществляется в соответствии с документом ДШЕК.401926.003 И3 «Комплекты мер искусственных дефектов НО-37-38-38ТПС. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в апреле 2014 г.
Основные средства поверки:
-
1. Штангенциркуль ШЦ-II по ГОСТ 166-89.
-
2. Микроскоп МПБ-3 (Госреестр 12045-89).
-
3. Профилометр Surtronic 25 (Госреестр 45575-10).
Изготовитель
Общество с ограниченной ответственностью «Алтек-Инвест» (ООО «Алтек-Инвест») Юридический адрес: 192029, г. Санкт-Петербург, пр. Обуховской Обороны, д. 86, литера Птел. (812) 676-76-60; факс (812) 380-11-10;
e-mail: altek@altek.info; сайт: www.altek.info
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47.
E-mail: vniiofi@vniiofi.ru.
Сайт: www.vniiofi.ru.
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов (ИД). Дефекты нанесены на две рабочие поверхности меры: один дефект на рабочей поверхности 1 (ИД5), четыре дефекта на рабочей поверхности 2 (ИД1, ИД2, ИД3, ИД4).
В состав комплектов мер входят меры НО-037, НО-038, НО-038 (ТПС). Мера НО-037 изготовлена из стали 45, меры НО-038, НО-038 (ТПС) изготовлены из стали 20.
Общий вид комплектов мер приведен в таблице 1. Таблица 1
Обозначение меры
Общий вид
НО-037
НО-038
ши ци н £ И Д - й,2

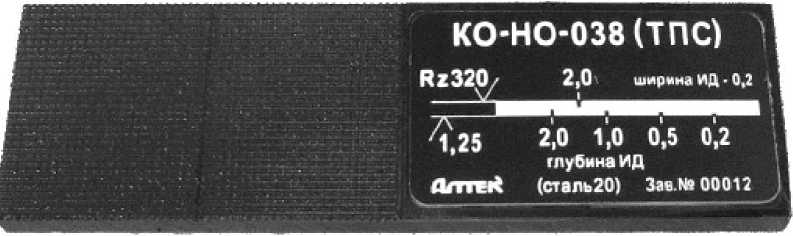

НО-038 (ТПС)
ширина иД. -0,2
2,0 <0 0,5 ОД
глубина ИД
(сталь 2 d ЗзеЬй 00013
Комплект поставки приведен в таблице 3.
Таблица 3
|
Наименование и условное обозначение |
Обозначение |
Кол-во, шт. |
|
Мера НО-037 |
ДШЕК.401249.007 |
*** |
|
Мера НО-038 |
ДШЕК.401249.007-01 |
*** |
|
Мера НО-038 (ТПС) |
ДШЕК.401249.007-02 |
*** |
|
Упаковка НО-037 |
- |
**** |
|
Упаковка НО-038 |
- |
**** |
|
Упаковка НО-038 (ТПС) |
- |
**** |
|
Паспорт НО-037 |
ДШЕК.401249.007 ПС |
**** |
|
Паспорт НО-038 |
ДШЕК.401249.007-01 ПС |
**** |
|
Паспорт НО-038 (ТПС) |
ДШЕК.401249.007-02 ПС |
**** |
|
Методика поверки |
ДШЕК.401926.003 И3 |
1 |
*** Тип и количество мер в комплекте зависит от заказа потребителя
**** Поставляется совместно с соответствующей мерой
Основные метрологические и технические характеристики комплектов мер приведены в таблице 2.
Таблица 2.
|
Наименование характеристики |
Значение характеристики |
|
Номинальное значение ширины искусственных дефектов в мерах и его отклонение, мм - для мер НО-037, НО-38 |
0,2 ± 0,1 |
|
- для меры НО-038 (ТПС) |
0,15 ± 0,05 |
|
Номинальное значение глубины искусственных дефектов в мерах и его отклонение, мм - для искусственного дефекта ИД1 |
2 ± 0,1 |
|
- для искусственного дефекта ИД2 |
1 ± 0,1 |
|
- для искусственного дефекта ИД3 |
0,5+0,05 |
|
Номинальное значение глубины искусственного дефекта ИД4 в мерах и его отклонение, мм - для мер НО-037, НО-38 |
0,2+0,05 |
|
- для меры НО-038 (ТПС) |
0,25-0,05 |
|
Номинальное значение глубины искусственного дефекта ИД5 в мерах и его отклонение, мм - для мер НО-037, НО-38 |
0,6+0,1 |
|
- для меры НО-038 (ТПС) |
2 ± 0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины ИД в мерах, мм - в диапазоне от 0 до 0,55 мм |
± 0,025 |
|
- в диапазоне от 0,55 до 3,0 мм |
± 0,05 |
|
Пределы допускаемой абсолютной погрешности воспроизведения ширины ИД в мерах, мм |
± 0,025 |
|
Номинальное значение расстояния между ИД, между ИД и кромкой меры, мм |
20 ± 2 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния между ИД, между ИД и кромкой меры, мм |
± 0,5 |
|
Шероховатость рабочей поверхности №11 Ra, не более, мкм |
1,25 |
|
Номинальное значение шероховатости рабочей поверхности №22 Rz и его отклонение , мкм - для меры НО-037 |
160 ± 40 |
|
- для мер НО-038, НО-038 (ТПС) |
320 ± 60 |
|
Номинальное значение ширины мер и его отклонение, мм |
30 ± 2 |
|
Номинальное значение толщины мер и его отклонение, мм |
6 ± 1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения ширины и толщины мер, мм |
± 0,5 |
|
Длина меры, не более, мм |
105 |
|
Масса, не более, кг |
0,15 |
|
Температура эксплуатации, °С |
От 0 до плюс 40 |
|
Относительная влажность воздуха %, не более |
80 |
