Номер по Госреестру СИ: 59754-15
59754-15 Системы вибродиагностики беспроводные
(VIBCONNECT RF)
Назначение средства измерений:
Системы вибродиагностики беспроводные VIBCONNECT RF (далее - системы) предназначены для измерения характеристики вибрационного процесса (виброускорения), а также для измерений температуры узлов машин и механизмов.
Внешний вид.
Системы вибродиагностики беспроводные
Рисунок № 1
Внешний вид.
Системы вибродиагностики беспроводные
Рисунок № 2
Внешний вид.
Системы вибродиагностики беспроводные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.02.2020
Номер записи - 150559
ID в реестре СИ - 372959
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Pruftechnik"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№148 от 2015.02.06 Об утверждении типов средств измерений
№199 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Ракетно-космическая техника" (ТК 321)
Наличие аналогов СИ: Системы вибродиагностики беспроводные (VIBCONNECT RF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Pruftechnik"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50859-12 17.08.2017 |
Анализаторы вибрации, VIBXPERT, VIBSCANNER, VIBROWEB, SMARTSCANNER, VIBRONET, SIGNALMASTER, VIBNODE Фирма "Pruftechnik" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50861-12 17.08.2017 |
Преобразователи вибрации, VIBROTECTOR, VIBCODE, TIPTECTOR, VIB 6.1хх, VIB 6.2хх и мод. VIB 8.666 Фирма "Pruftechnik" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50862-12 17.08.2017 |
Виброметры, VIBROTIP и VIBREX Фирма "Pruftechnik" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
59754-15 06.02.2020 |
Системы вибродиагностики беспроводные, VIBCONNECT RF Фирма "Pruftechnik" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68296-17 10.08.2022 |
Установки для поверки систем лазерной центровки, PRUFTECHNIK Фирма "Pruftechnik" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Системы вибродиагностики беспроводные (VIBCONNECT RF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы вибродиагностики беспроводные (VIBCONNECT RF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системой, и служит для обработки измеренных данных.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
2.91build17601 |
|
Номер версии (идентификационный номер) ПО |
v. 2.91, не ниже |
|
Цифровой идентификатор ПО |
2E1A985A5E76142E8A2568DC10790F23 |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой беспроводной системы вибродиагностики и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус измерительного модуля VIBCONNECT
RF-VIB 7.220 методом наклейки и на Руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации «Системы вибродиагностики беспроводные
VIBCONNECT RF», часть 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам вибродиагностики беспроводным VIBCONNECT RF
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Техническая документация фирмы «PRUFTECHNIK», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП 59754-15 «Системы вибродиагностики беспроводные VIBCONNECT RF фирмы «PRUFTECHNIK», Германия. Методика поверки», утверждённым ФГУП «ВНИИМС» 29 сентября 2014 года.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012; камера климатическая мод. MHU-880CSSA (диапазон воспроизводимых значений температуры от минус 40 до плюс 90 °С, нестабильность поддержания заданной температуры в центре рабочего объема ±0,1 °С); термометр электронный лабораторный «ЛТ-300» (ПГ ±0,05 °С в диапазоне от минус 50 до плюс 199,99 °С).
Изготовитель
Фирма «PRUFTECHNIK», Германия
Адрес: D-85737, Ismaning, Oskar-Messter-Str.19-21.
Заявитель
Общество с ограниченной ответственностью «Прюфтехник» (ООО «Прюфтехник»)
Адрес: 198097, г. Санкт-Петербург, пр. Стачек, д. 48, корп. 2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия систем основан на измерении виброускорения и температуры с помощью блока датчиков и передачи измеренной информации по радиоканалу до измерительного модуля и далее, с помощью сетей Internet/Ethernet в компьютер для обработки и архивации.
Система вибродиагностики беспроводная VIBCONNECT RF состоит из:
-
- датчика измерения вибрации со встроенной функцией измерения температуры VIBCONNECT RF - 7.205-2,9;
-
- блока датчиков VIBCONNECT RF - VIB 7.200, служащего передающим устройством с возможностью одновременного подключения двух датчиков.
-
- измерительного модуля VIBCONNECT RF - VIB 7.220, имеющего встроенный интегратор.
Датчик измерения вибрации представляет собой первичный преобразователь со встроенной функцией измерения температуры. Блок датчиков представляет собой приёмопередающее устройство, к которому можно подключить один или два датчика. Измерительный модуль представляет собой радиоблок приема-передачи сигналов в беспроводной сети, позволяющий получать данные измерений от блока(-ов) датчиков, обрабатывать их и передавать их в компьютер для дальнейшей обработки под управлением программного обеспечения OMNITREND (анализ временного сигнала, БПФ-спектр, огибающие) в различных частотных диапазонах, оценки и архивирования. Модуль позволяет подключать до 50 блоков датчиков одновременно.
Внешний вид системы вибродиагностики беспроводной VIBCONNECT RF представлен на рисунках 1-3.
Рисунок 1- Внешний вид измерительного модуля VIBCONNECT RF - VIB 7.220
Рисунок 2 - Внешний вид блока датчиков VIBCONNECT RF - VIB 7.200

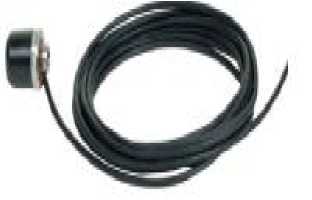

Рисунок 3 - Внешний вид датчика VIBCONNECT RF - 7.205-2,9.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений вироускорения (СКЗ), м/с2 |
от 0 до 500 |
|
Диапазон рабочих частот, Гц |
от 10 до 10000 |
|
Диапазон измерений температуры, °С |
от минус 40 до плюс 85 |
|
Пределы допускаемой относительной погрешности канала измерения виброускорения на базовой частоте 160 Гц в рабочем диапазоне температур, % |
±10 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 160 Гц, дБ, не более |
±3 |
|
Пределы допускаемой абсолютной погрешности канала измерения температуры в рабочем диапазоне температур, °С |
±3 |
|
Рабочие условия эксплуатации: диапазон рабочих температур, °С
|
от минус 25 до плюс 80 от минус 25 до плюс 60 |
Продолжение таблицы 2
|
Габаритные размеры, мм, не более:
|
176х150х95 115 х 139х 213 23х19 |
|
Масса, кг, не более: | |
|
- измерительный модуль VIBCONNECT RF - VIB 7.220 , |
1,8 |
|
- блок датчиков VIBCONNECT RF - VIB 7.200, |
0,45 |
|
- датчик VIBCONNECT RF - 7.205-2,9. |
0,022 |
