Номер по Госреестру СИ: 59534-14
59534-14 Трансформаторы тока
(ТОГ(Ф)-110, ТОГ(Ф)-220)
Назначение средства измерений:
Трансформаторы тока ТОГ(Ф)-110, ТОГ(Ф)-220 (далее - трансформаторы)
предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальные напряжения 110 и 220 кВ.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.12.2019
Номер записи - 150310
ID в реестре СИ - 372710
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
ТОГФ-110 III УХЛ1*,
Производитель
Изготовитель - ООО "НПО "Тульский электрощит" (ТЭЩ)
Страна - РОССИЯ
Населенный пункт - г.Кимовск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2097 от 2014.12.24 Об утверждении типов средств измерений (ГР 59449-14 - 59597-14)
Наличие аналогов СИ: Трансформаторы тока (ТОГ(Ф)-110, ТОГ(Ф)-220)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НПО "Тульский электрощит" (ТЭЩ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59532-14 24.12.2019 |
Трансформаторы тока, ТОГ(Ф)-35 ООО "НПО "Тульский электрощит" (ТЭЩ) (РОССИЯ г.Кимовск) |
ОТ |
8 лет |
|
59533-14 24.12.2019 |
Трансформаторы тока, ТФМ-35 ООО "НПО "Тульский электрощит" (ТЭЩ) (РОССИЯ г.Кимовск) |
ОТ |
8 лет |
|
59534-14 24.12.2019 |
Трансформаторы тока, ТОГ(Ф)-110, ТОГ(Ф)-220 ООО "НПО "Тульский электрощит" (ТЭЩ) (РОССИЯ г.Кимовск) |
ОТ |
8 лет |
|
59535-14 24.12.2019 |
Трансформаторы тока, ТФМ-110, ТФМ-220 ООО "НПО "Тульский электрощит" (ТЭЩ) (РОССИЯ г.Кимовск) |
ОТ |
8 лет |
Бесплатный
Кто поверяет Трансформаторы тока (ТОГ(Ф)-110, ТОГ(Ф)-220)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 12 | 12 | 0 | 12 | 0 | 12 | 0 | 12 |
Стоимость поверки Трансформаторы тока (ТОГ(Ф)-110, ТОГ(Ф)-220)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных прибора и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОГ(Ф)-110, ТОГ(Ф)-220
-
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
-
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная
схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
-
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
-
4. ТУ 3414-001-16873405-2014 Трансформаторы тока на номинальное напряжение от 110 до
220 кВ. Технические условия.
Изготовитель
ООО «Научно-Производственное объединение «Тульский электрощит» (ООО «НПО «ТЭЩ»), г. Кимовск, Тульской области.
Адрес: 301720, Тульская область, г. Кимовск, пос. Сельхозтехника. Тел.: +7 (48735) 5-91-16 Факс: +7 (495) 660-39-65
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, www.vniims.ru
Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы содержат первичную и вторичные обмотки, охватывающие магнитопровод.
Первичная обмотка трансформаторов состоит из блоков переключения первичной обмотки и токоведущей шины. При изменении положения клеммы первичной обмотки изменяется путь протекания тока (или количество витков первичной обмотки). Минимальному коэффициенту трансформации соответствует положение первичных клемм, при котором ток от вывода Л1 до Л2 будет протекать через все токоведущие части последовательно,
максимальному - при котором ток будет протекать через токоведущие части параллельно.
Блок вторичных обмоток закреплен на стойке, крепящейся к основанию трансформатора. Внутри стойки пропущены провода вторичных обмоток. Первичная и вторичные обмотки помещены в резервуар, который закреплен на фарфоровой (или полимерной) покрышке, установленной на основании трансформатора.
В качестве главной изоляции в трансформаторах тока ТОГ(Ф)-110 и ТОГ(Ф)-220 применяется элегаз. Параметры элегаза контролируются сигнализатором плотности.
Для защиты резервуара от разрыва при превышении внутреннего давления (при избыточном заполнении газом или внутреннем дуговом перекрытии) в верхней части расположен предохранительный защитный клапан для сброса аварийного давления.
На основании трансформаторов установлен обратный клапан для подкачки элегаза и плотномер, присоединенный к трансформатору тока через обратный клапан.
На основании трансформаторов установлена коробка выводов вторичных обмоток, закрываемая пломбируемой крышкой.
На трансформаторах имеется табличка технических данных.
Рабочее положение трансформаторов в пространстве - вертикальное.
Трансформаторы изготавливаются в ряде типоисполнений. Код условного обозначения типоисполнения и его расшифровка приведены на рис. 1.
Т - О - Г - (Ф) - Х Х-ХХ - Х/Х ХХ
Климатическое исполнение и категория размещения Номинальный вторичный ток в амперах Номинальный первичный ток в амперах Классы точности обмоток
Степень загрязнения по условиям работы изолятора Номинальное напряжение, кВ С фарфоровой покрышкой Газонаполненный с полимерной покрышкой Опорный Трансформатор тока
Рис. 1

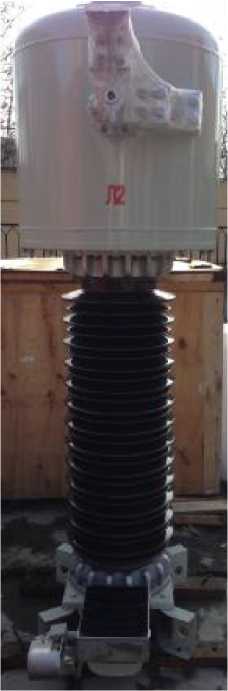

Рис. 2. Трансформатор тока ТОГФ-110
Таблица 2 - Комплектность
|
Наименование |
Количество |
|
Трансформатор тока |
1 шт. |
|
Комплект ЗИП |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
Таблица 1 - трансформаторов тока ТОГ(Ф)-
110, ТОГ(Ф)-220
|
Характеристика |
Значение для модификаций | |
|
ТОГ(Ф)-110 |
ТОГ(Ф)-220 | |
|
Номинальное напряжение, кВ |
110 |
220 |
|
Наибольшее рабочее напряжение, кВ |
126 |
252 |
|
Номинальный первичный ток, А |
От 25 до 5000 | |
|
Номинальный вторичный ток, А |
1 и/или 5 | |
|
Число вторичных обмоток, шт. |
От 1 до 6 | |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В^А |
Обмотки для измерений и учета: 5; 10; 20; 30 Обмотки для защиты: 20; 30; 40; 50; 75 | |
|
Класс точности вторичных обмоток для измерений и учета |
0,2; 0,2S; 0,5; 0,5S; 1 | |
|
Класс точности вторичных обмоток для защиты |
5Р;10Р | |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более |
5; 10 | |
|
Номинальная предельная кратность вторичных обмоток для защиты, не менее |
20; 30 | |
|
Номинальная частота напряжения сети, Гц |
50 | |
|
Габаритные размеры, мм, (высота х длинахширина) |
2470х1320х850 |
3490x1460x1075 |
|
Масса, кг |
600 |
1500 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У1 и УХЛ1* в диапазоне рабочих температур от минус 55 до плюс 40 °С | |
