Номер по Госреестру СИ: 59500-14
59500-14 Весы рольганговые
(Mossner-RGW01)
Назначение средства измерений:
Весы рольганговые Mossner-RGW01 (далее - весы) предназначены для измерения массы плоских слитков из алюминия на рольганговом конвейере 1-ого литейного цеха ОАО «РУСАЛ Саяногорск» в статическом режиме.
Внешний вид.
Весы рольганговые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 150268
ID в реестре СИ - 372668
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Mossner-RGW01,
Производитель
Изготовитель - Фирма "August Mossner GmbH + Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Бесплатный
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2097 от 2014.12.24 Об утверждении типов средств измерений (ГР 59449-14 - 59597-14)
№1211 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительные материалы и изделия" (ТК 144)
Наличие аналогов СИ: Весы рольганговые (Mossner-RGW01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59500-14 Весы рольганговые (Mossner-RGW01) Фирма "August Mossner GmbH + Co. KG" (ГЕРМАНИЯ ) |
21440-11 Весы платформенные электронные (ВП) ЗАО "Весоизмерительная компания "Тензо-М" (РОССИЯ пос.Красково) |
Кто поверяет Весы платформенные электронные (ВП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ «Хакасский ЦСМ» (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Весы платформенные электронные (ВП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
1390 | 1390 |
Программное обеспечение
Программное обеспечение (ПО) прибора PR5410 является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который вызывается из меню прибора.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается установкой защитной пломбы, блокирующей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Идентификационные данные ПО прибора PR5410 приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
Rel.02.10.188500 |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен |
|
Другие идентификационные данные (при наличии) |
отсутствуют |

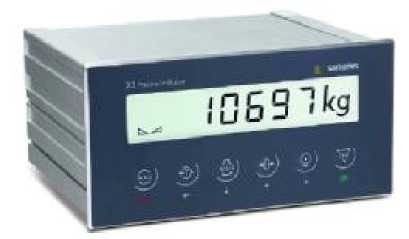

Общий вид и схема пломбирования прибора представлены на рисунке 2
Переключатель юстировки С

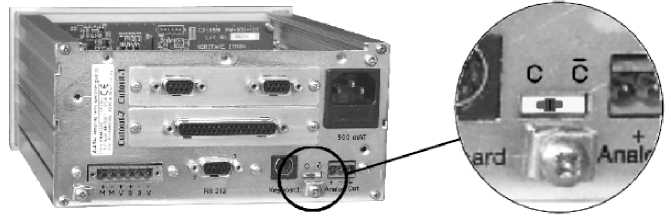

Рисунок 2 - Общий вид и схема пломбирования прибора PR5410
Уровень защищённости ПО СИ и метрологически значимых данных от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Конструкция прибора исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят способом фотохимпечати на маркировочную табличку, расположенную на боковой поверхности ГПУ, и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
содержатся в документе «Весы рольганговые Mossner-RGW01, зав. № 01/2014. Руководство по эксплуатации М-К6^1.4274.01.РЭ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам рольганговым Mossner-RGW01:
-
1 ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерения массы.
-
2 Техническая документация компании «August Mossner GmbH + Co. KG», Германия.
Лист № 4 Всего листов 4
Поверка
Поверкаосуществляется по документу M-RGW01.4274.01.Mn «Весы рольганговые Mossner-RGW01, зав. № 01/2014. Методика поверки.», утвержденному ГЦИ СИ ФГУП «СНИИМ» 15 сентября 2014 г. Основное поверочное оборудование - гири классов точности М1 и М1-2 по
ГОСТ OIML R 111-1-2009 Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3.
Метрологические и технические требования.
Изготовитель
August Mossner GmbH + Co. KG, Г ермания
Адрес: HohenstaufenstraBe 3 73569 Eschach, Germany Телефон: +49 (0)7175 99806-0 Факс: +49 (0)7175 99806-35 Сайт: www.moessner-kg.de E-mail: info@moessner-kg.de
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «СНИИМ»).
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Тел. (383) 210-08-14, факс (383) 210-13-60
E-mail: director@sniim.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков преобразуются прибором весоизмерительным и выводятся в единицах массы на цифровом табло последнего.
Конструктивно весы состоят из грузоприемного устройства и прибора весоизмерительного PR5410 (госреестр № 49844-12) производства фирмы «Sartorius Mechatronics T&H GmbH», Германия. Грузоприемное устройство представляет собой грузоприемную раму с рольгангами, которая опирается на шесть датчиков типа PR6201 (госреестр № 48814-11) производства фирмы «Sartorius Mechatronics T&H GmbH», Германия.

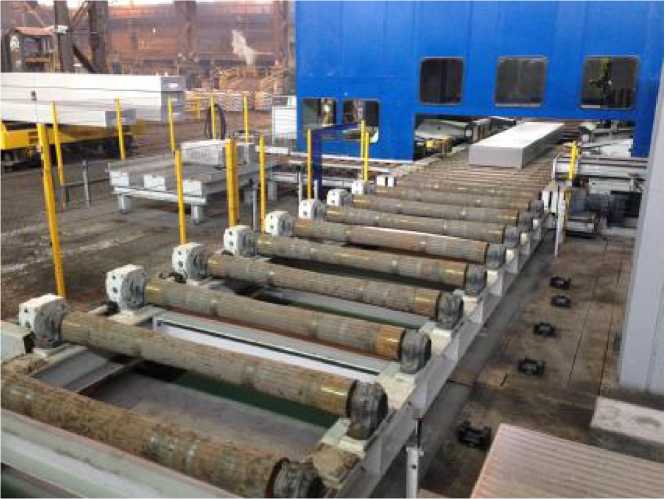

Общий вид весов Mossner-RGW01 представлен на рисунке 1.
Рисунок 1 - Весы рольганговые Mossner-RGW01
Таблица 3
|
№ |
Наименование |
Кол-во |
|
1 |
Весы рольганговые Mossner-RGW01 зав. № 01/2014 в сборе |
1 |
|
2 |
Комплект эксплуатационной документации: - руководство по эксплуатации весов M-RGW01.4274.01.РЭ |
1 |
|
- методика поверки M-RGW01.4274.01.Mn |
1 | |
|
- руководство по эксплуатации прибора PR5410 |
1 |
Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного интервала весов (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке приведены в таблице 2.
Таблица 2
|
Max, т |
Min, т |
е = d, кг |
n |
Интервалы взвешивания, т |
Пределы доп. погрешности при первичной поверке, кг |
|
30 |
0,2 |
10 |
3000 |
от 0,2 до 5 включительно свыше 5 до 20 включительно свыше 20 до 30 включительно |
±5 ±10 ±15 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Пределы допускаемой погрешности устройства установки на нуль.........................± 0,25 е
Диапазон рабочих температур.......................................................от минус 5 до + 40 °С
Габаритные размеры весов (ширина х длина), мм.............................................3100 х 7200
Вероятность безотказной работы весов за 2000 часов, не менее.............................................0,92
Средний срок службы, лет, не менее.........................................................................................10
