Назначение средства измерений:
Анализаторы вибрации SmartBalancer (далее анализаторы) предназначены для измерения и спектрального анализа характеристик вибрационных процессов (виброускорения, виброскорости, виброперемещения).
Внешний вид.
Анализаторы вибрации
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.12.2019
Номер записи - 150261
ID в реестре СИ - 372661
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
SmartBalancer, SmarBalancer,, SmarBalancer,
Производитель
Изготовитель - Компания "SCHENCK RoTec GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2097 от 2014.12.24 Об утверждении типов средств измерений (ГР 59449-14 - 59597-14)
№1349 от 2020.08.07 ПРИКАЗ о продлении свидетельств об утв типов СИ 8 шт
№1420 от 2020.08.21 о продлении срока действия свидетельства об утверждении типа средств измерений
№206 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Стальные и чугунные трубы и баллоны" (ТК 357)
Наличие аналогов СИ: Анализаторы вибрации (SmartBalancer)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59496-14 Анализаторы вибрации (SmartBalancer) Компания "SCHENCK RoTec GmbH" (ГЕРМАНИЯ ) |
63412-16 Приборы универсальные портативные серии (ВС-311) АО "Висом" (РОССИЯ г. Смоленск) |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Бесплатный
Кто поверяет Приборы универсальные портативные серии (ВС-311)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 1 | 0 | 3 | 0 | 2 | 0 | 2 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы универсальные портативные серии (ВС-311)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1197 | 13786 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4812 | 13786 |
|
ФБУ Омский ЦСМ Омская область |
599 | 13786 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
13690 | 13786 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
52872 | 13786 |
Программное обеспечение
Программное обеспечение Smartbalancer Utility служит для обработки, визуализации и архивации информации, поступающей от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Лист № 2
Всего листов 4
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
3.2.1build773 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 3.2 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус анализатора методом наклейки и на Руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Анализаторы вибрации SmartBalancer компании SCHENCK RoTec GmbH, Германия».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам вибрации SmartBalancerТехническая документация компании SCHENCK RoTec GmbH, Германия.
Поверка
Поверкаосуществляется по документу МП 59496-14 «Анализаторы вибрации SmartBalancer компании SCHENCK RoTec GmbH, Германия. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 сентября 2014 года.
Основные средства поверки: калибратор многофункциональный Fluke 5720A (Госреестр СИ № 52495-13); генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (Госреестр СИ № 45344-10); мультиметр Agilent 34410А (Госреестр СИ №33921-07); приборы универсальные измерительные Р4833 (Госреестр СИ № 7494-79).
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия анализаторов основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей.
Анализаторы представляют собой двухканальные портативные приборы, служащие для измерения характеристик вибрационных процессов (виброускорения, виброскорости, виброперемещения), спектрального анализа вибрации и вибрационной диагностики, балансировки, измерения частоты вращения и температуры, а также сбора, хранения и передачи данных на ПК.
В качестве первичных преобразователей могут быть использованы преобразователи, имеющими выходной сигнал в виде напряжения или тока (0-10 В, 0-20 мА, 4-20 мА), акселерометры типа ICP и Line Drive, датчики температуры типа NiCrNi. В анализаторах предусмотрена возможность программирования коэффициента преобразования первичных преобразователей.
Анализаторы снабжены дисплеем, индикаторами аварийной ситуации, USB портом для связи с ПК.
Внешний вид анализаторов вибрации SmartBalancer приведен на рисунке 1.

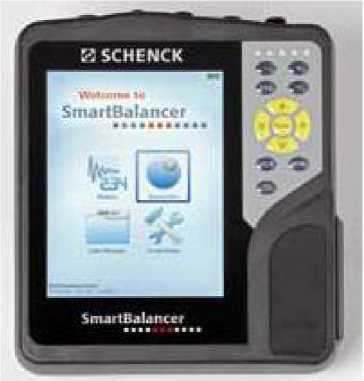

Рисунок 1 - Анализаторы вибрации SmartBalancer
