Номер по Госреестру СИ: 59494-14
59494-14 Акселерометры пьезоэлектрические
(0ACS100A)
Назначение средства измерений:
Акселерометры пьезоэлектрические 0ACS100A предназначены для измерения виброускорения.
Внешний вид.
Акселерометры пьезоэлектрические
Рисунок № 1
Внешний вид.
Акселерометры пьезоэлектрические
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати и на корпус акселерометра методом гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе .
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам пьезоэлектрическим 0ACS100AГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц».
Техническая документация фирмы «Bernecker+Rainer Industrie-Elektronik Ges.m.b.H.», Австрия.
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012, цифровой мультиметр Agilent 34411А (г/р №33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
B&R Industrial Automation GmbH, Австрия
Адрес: B&R Strasse 1, 5142 Eggelsberg, Austria
Тел.: +43 (0)7748/6586-0
Факс: +43 (0)7748/6586-26
Е-mail: office@br-automation.com
Заявитель
Общество с ограниченной ответственностью «Б+Р Промышленная Автоматизация» (ООО «Б+Р Промышленная Автоматизация»)
Адрес: 119454, г. Москва, проспект Вернадского, д.78, строение 6, цокольный этаж
Тел.: +7 495 657 9501, +7 495 657 9502
E-mail: office.ru@br-automation.com
Web-сайт: http://www.br-automation.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru Web-сайт: www.vniims.ru
Акселерометры пьезоэлектрические 0ACS100A являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь.
Акселерометры пьезоэлектрические 0ACS100A выпускаются в двух модификациях: 0ACS100A.00-1 и 0ACS100A.90-1. Модификации имеют одинаковые метрологические характеристики, различаются направлением разъема, габаритными размерами и массой.
Внешний вид акселерометров пьезоэлектрических 0ACS100A представлен на рисунках 1-2.
Рисунок 1 - Внешний вид акселерометров пьезоэлектрических 0ACS100A.00-1

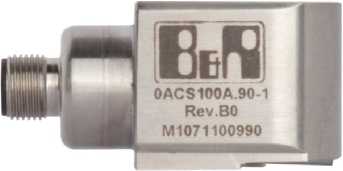

Рисунок 2 - Внешний вид акселерометров пьезоэлектрических 0ACS100A.90-1
Таблица 1
Наименование характеристики |
Значения |
Диапазон измерения виброускорения, м/с2 |
от 0 до 500 |
Диапазон рабочих частот, Гц |
от 0,8 до 15 000 |
Номинальный коэффициент преобразования на базовой частоте 80 Гц, мВ/(м^с-2) |
10 |
Наименование характеристики |
Значения |
Отклонение действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %, не более |
±10 |
Неравномерность амплитудно-частотной характеристики в диапазоне частот от 2 до 10 000 Гц, %, не более |
±5 |
Неравномерность амплитудно-частотной характеристики в диапазоне частот от 0,8 до 15 000 Гц, дБ, не более |
±3 |
Нелинейность амплитудной характеристики, %, не более |
±1 |
Относительный коэффициент поперечного преобразования, %, не более |
±5 |
Отклонение действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, %/°С, не более |
±0,08 |
Напряжение питания (постоянное), В |
от 10 до 12 |
Нормальные условия: диапазон температур, °С |
25±10 |
Рабочие условия эксплуатации: диапазон рабочих температур, °С |
от минус 55 до +140 |
Габаритные размеры, мм, не более: 0ACS100A.00-1 (шестигранник* высота) |
25,4*40 |
0ACS100A.90-1 (длина * ширина* высота) |
35*25*30 |
Масса, г, не более: 0ACS100A.00-1 |
110 |
0ACS100A.90-1 |
170 |
