Номер по Госреестру СИ: 59445-14
59445-14 Термометры манометрические
(Т)
Назначение средства измерений:
Термометры манометрические серии T (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона или защитной гильзы.
Внешний вид.
Термометры манометрические

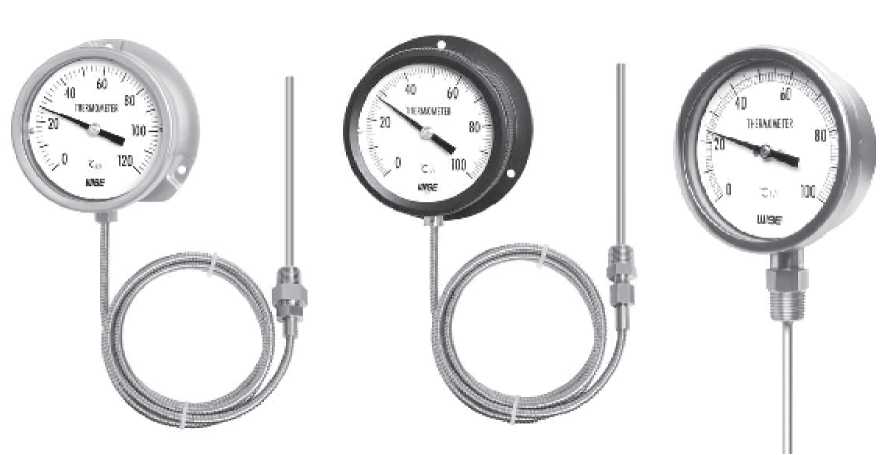

Рисунок № 1
Внешний вид.
Термометры манометрические

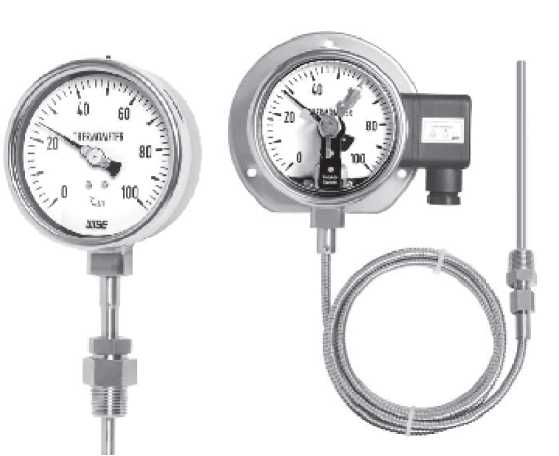

Рисунок № 2
Внешний вид.
Термометры манометрические

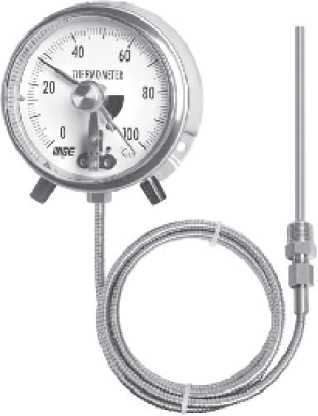

Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта на термометр (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на термометры.
Лист № 5 Всего листов 5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам манометрическим серии Т
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний
Техническая документация фирмы «WISE Control Inc.», Корея.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.
Поверка
Поверкаосуществляется по ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».
Основные средства поверки:
-
- термометр цифровой прецизионный DTI-1000, диапазон измерений от минус 50 до плюс 650 °С, пределы допускаемой погрешности ± 0,03 °С в диапазоне от минус 50 до плюс 400 °С, ± 0,06 °С в диапазоне свыше плюс 400 °С;
-
- термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С;
-
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С;
-
- сосуд Дьюара с азотом;
-
- калибраторы температуры серий ATC-R, RTC-R с общим диапазоном воспроизводимых температур от минус 45 до плюс 700 °С, нестабильностью поддержания заданной температуры ±(0,005.0,03) °С, и погрешностью установления заданной температуры: ±(0,04.1,69) °С.
Изготовитель
Фирма «WISE Control Inc.», Корея
(446-905) 2022, Deogyeong-daero, Giheung-gu, Yongin-si, Gyeonggi-do, Korea
Тел.: 82-31-280-5114 Факс: 82-31-283-9800 www.wisecontrol.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул.Озерная, д.46Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы термометров основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на термобаллон термометра изменяется давление внутри манометрической термосистемы и под действием давления происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры серии Т состоят из круглого корпуса из нержавеющей стали или из алюминия, в котором размещены циферблат и кинематический механизм со стрелкой, и манометрической термосистемы, заполненной инертным газом, с чувствительным элементом в защитной трубке - термобаллона. Термометры изготавливаются с тыльным и радиальным креплением корпуса или с капилляром. Термобаллон и капилляр термометров изготавливается из нержавеющей стали.
Термометры серии Т имеют следующие модели: T210, T212, T219, T220, T229, Т230, Т239, Т250, Т259, Т521, Т522, Т523, Т524, Т525, Т761, Т762, Т763, Т764. Модели термометров различаются по способу крепления корпуса к термобаллону, по наличию капилляра и по конструктивным особенностям, и имеют исполнения, различающиеся по диапазону измерений температуры, по длине и диаметру термобаллона, по длине капилляра, а также по диаметру корпуса и монтажным приспособлениям. Термометры моделей Т521, Т522, Т523, Т524, Т525, Т761, Т762, Т763, Т764 оснащены электроконтактными сигнализирующими устройствами, встроенными в корпус. Для коммутации напряжения внешних электрических цепей в термометрах используются два подвижных предельных контакта, обеспечивающих задание максимального и минимального значений температуры, при которых происходит срабатывание контакта.
Для достижения минимальной вибрации стрелки корпус термометров может быть заполнен силиконовой жидкостью или глицерином.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или с использованием защитных гильз, предохраняющих термобаллон термометра от воздействия агрессивных сред.
Фотографии общего вида термометров приведены на рисунках 1^7:
Рис.3 Т220/Т229
Рис.1 Т210/Т219/Т230/Т239/
Рис.2 Т212
Рис.5 Т250/Т259
Рис.6 Т52х
Рис.7 Т76х
Диапазон измерений, цена деления, а также пределы допускаемой приведенной погрешности приведены в таблице 1.
Таблица 1.
Диапазон измерений, °С |
Цена деления шкалы, °С |
Пределы допускаемой приведенной погрешности, % |
от минус 200 до плюс 100 |
5 |
±1 (по специальному заказу); ±2 |
от минус 50 до плюс 50 |
2 | |
от минус 50 до плюс 100 |
2; 5 | |
от минус 30 до плюс 50 |
2 | |
от минус 30 до плюс 100 |
2; 5 | |
от минус 30 до плюс 120 |
2; 5 | |
от минус 20 до плюс 50 |
2 | |
от минус 20 до плюс 100 |
2 | |
от минус 20 до плюс 150 |
2; 5 | |
от минус 10 до плюс 50 |
1 | |
от 0 до плюс 50 |
1 | |
от 0 до плюс 60 |
1 | |
от 0 до плюс 70 |
2 | |
от 0 до плюс 80 |
1; 2 | |
от 0 до плюс 100 |
2 | |
от 0 до плюс 120 |
2 | |
от 0 до плюс 150 |
2; 5 | |
от 0 до плюс 200 |
2; 5 | |
от 0 до плюс 250 |
5 | |
от 0 до плюс 300 |
5 | |
от 0 до плюс 350 |
5 | |
от 0 до плюс 400 |
5; 10 | |
от 0 до плюс 500 |
10 | |
от 0 до плюс 600 |
10 | |
от 0 до плюс 700 |
10 |
Лист № 4
Всего листов 5
Вариация показаний - не более допускаемой приведенной погрешности.
T210, T212, T219, T220, T229, Т230, Т239, Т250, Т259, Т521, Т522, Т523, Т524, Т525, Т761, Т762, Т763, Т764
Диаметр корпуса (в зависимости от модели), мм:
-
- для Т210/Т219/Т220/Т229:......................................................100; 150;
-
- для Т230/Т239/Т250/Т259:....................................................................100; 160;
-
- для Т212:..............................................................................75; 100; 150;
-
- для Т52х/Т76х....................................................................................100
Диаметр термобаллона, мм:...............................................................8; 10; 12
Длина термобаллона, мм:.................от 50 до 2000 и более (по специальному заказу)
Длина капилляра, мм:............................................................от 2000 до 10000
Рабочие условия эксплуатации:
-
- температура окружающей среды, °С: ...........................от минус 40 до плюс 60;
-
- относительная влажность, %: .............................................................до 98
Средний срок службы, лет, не менее:............................................................
8.
