Номер по Госреестру СИ: 59431-14
59431-14 Счетчики жидкости роторные
(PD мод. 51, 11, 12, 22, 53, 13, 14, 24,16, 18, 28, 110, 112, 212, 612, 114)
Назначение средства измерений:
Счетчики жидкости роторные PD моделей 51, 11, 12, 22,53, 13, 14, 24,16, 18, 28, 110, 112, 212, 612, 114 (далее - счетчики) предназначены для измерений объема различных жидкостей с вязкостью от 0,5 до 2000 мПа-с.
Внешний вид.
Счетчики жидкости роторные
Рисунок № 1
Внешний вид.
Счетчики жидкости роторные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на корпус счетчика в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы прямых измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам жидкости роторным PD моделей 51, 11, 12, 22,53, 13, 14, 24,16, 18, 28, 110, 112, 212, 612, 114
1. ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
2. Техническая документация фирмы-изготовителя .
Изготовитель
Фирма “Petrol Instruments S.r.l.”, Италия. Адрес: Via della Tecnica, n. 5 - 04011 Aprilia (LT), Italy
Телефон: +39-06-9201.941; Факс +39.06.92019446
Эл. почта: info@petrol-instruments.com; http://www.petrol-instruments.com
Заявитель
Фирма ZEEFIR SRL, Италия
Agpec:via San Giovanni Lupatoto, 1A - interno 112
37134 VERONA, ITALIA
Tel. 045 518 597
www.zeefirsrl.do.am
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01,
факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия счетчиков основан на измерении количества оборотов двух роторов овального сечения, вращающихся под действием потока жидкости.
Счетчики относятся к группе камерных счетчиков.
Количество оборотов роторов пропорционально объему жидкости, прошедшему через счетчик. Форма роторов выбрана таким образом, что при их вращении в образующихся полостях отсекаются известные объемы жидкости. Роторы связаны между собой шестернями, обеспечивающими синхронность их вращения под действием напора жидкости.
Счетное устройство состоит из магнитной муфты, расположенной внутри корпуса, и головки, находящейся вне корпуса. Число оборотов роторов зависит от расхода проходящей через счетчик жидкости. Конструкция головки предусматривает возможность как визуального считывания информации непосредственно со шкалы головки, так и дистанционной передачи информации о величине измеренного счетчиком объема жидкости для ее последующего использования в измерительно-вычислительных комплексах с помощью импульсного выхода.
Счетчики состоят из первичного преобразователя расхода и механического сумматора, установленного на корпусе счетчика.
В зависимости от свойств измеряемой жидкости детали счетчиков, контактирующие с потоком, выполняются из различных материалов (чугун, бронза, легированная или нержавеющая сталь, тефлон).
Счетчики выпускаются моделей 51, 11, 12, 22,53, 13, 14, 24,16, 18, 28, 110, 112, 212, 612, 114, отличающихся диапазоном измерений, условным диаметром, монтажной длиной и массой, и различных модификаций, отличающихся количеством разрядов и размером цифр на индикаторе счетного устройства и возможностью обнуления индикатора.
Счетчики устанавливаются на трубопроводы с помощью фланцевого соединения.
При установке отсутствуют требования к длине прямых участков.
Счетчики не имеют программного обеспечения
Внешний вид счетчиков разных моделей и места пломбирования показаны на рисунках 1 и 2.

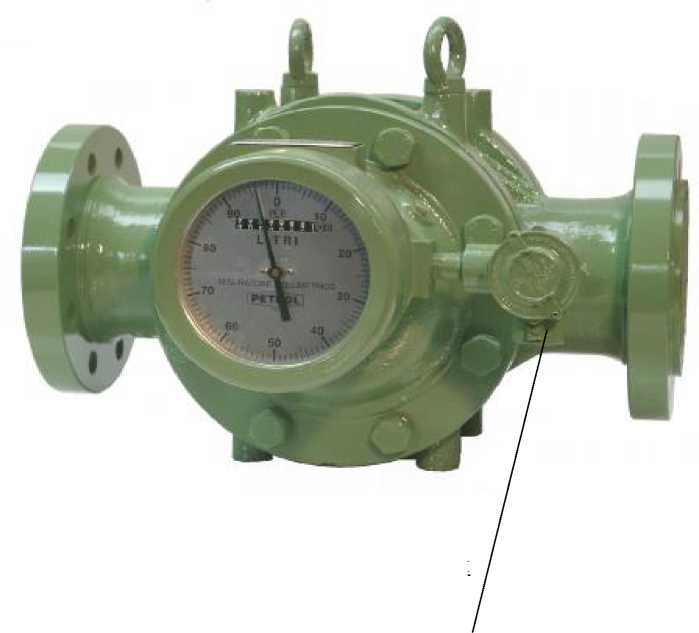

Место пломбирования
Модель 24
Рис. 1

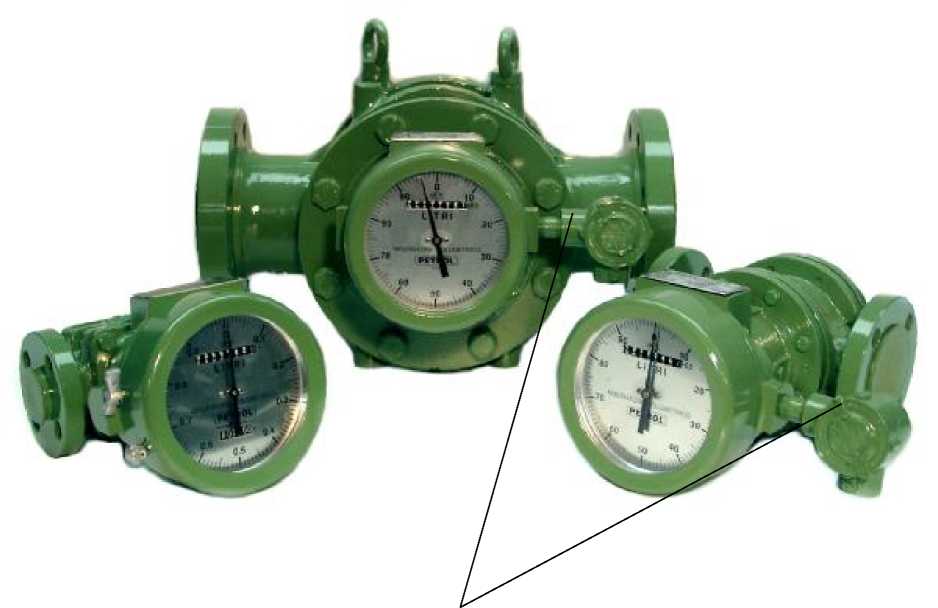

Места пломбирования
Рис. 2
Модели 51, 13, 12 (слева направо)
Основные метрологические и технические характеристики счетчиков представлены в
таблице 1, 2.
Таблица 1
Наименование характеристики |
Значения характеристики | |||||||
Модель |
51 |
11 |
12 |
22 |
53 |
13 |
14 |
24 |
Пределы допускае- | ||||||||
мой относительной | ||||||||
погрешности при |
± 0,2 | |||||||
измерении объёма счетчиком, % | ||||||||
Минимальный объ- |
0,05 - |
0,1 - 5 | ||||||
ёмный расход жид- |
2,5 | |||||||
кости, в зависимо- |
0,008 - |
0,015 - |
0,03 - 2 |
0,12 - 6,5 |
0,25 - 13 |
0,3 -18 | ||
сти от Ду и модификации счетчика м3/ч |
0,6 |
1 | ||||||
Максимальный объ- |
1 | |||||||
ёмный расход жид- |
2 - 24 |
20 - 40 | ||||||
кости, в зависимо- | ||||||||
сти от Ду и модификации счетчика, м3/ч |
2 - 4 |
3,5 - 8 |
7,5 - 15 |
30 - 60 |
55 - 110 |
75 - 150 | ||
Диаметр условного |
15,20, |
15, 20, |
25, 32, |
25, 40, |
40, 50, |
40, 50, |
65, 80, |
80, 100 |
прохода, мм |
25, 32, |
25, 32, |
40, 50, |
50, 65, |
65, 80, |
65, 80, |
100 | |
40, 50 |
40, 50 |
65 |
80 |
100 |
100 | |||
Потери давления при максимальном расходе, МПа, не более |
0,15 | |||||||
Параметры рабочей | ||||||||
жидкости: макси- | ||||||||
мальное давление, | ||||||||
МПа; максимальная о температура, С |
15 | |||||||
250 | ||||||||
Диапазон темпера- |
от минус 50 до плюс 50 | |||||||
туры окружающей среды, оС |
Емкость механиче- | ||||||||
ского отсчетного | ||||||||
устройства (роликового сумматора): | ||||||||
модификация12 |
99999999 99 | |||||||
модификация 22 |
999999 99 | |||||||
модификация VR |
9999 | |||||||
модификация E |
9999999999 | |||||||
Присоединение к |
Фланцевое/ резьбовое | |||||||
трубопроводу | ||||||||
Габаритные размеры, мм* Длина |
311-523 |
329-552 |
375-596 |
425-646 |
432-653 |
492-713 |
564-787 |
655-877 |
ширина |
200-275 |
200-280 |
250-350 |
250-300 |
320-400 |
320-400 |
380-560 |
450-560 |
высота |
110-592 |
110-592 |
129-610 |
129-616 |
199-645 |
199-645 |
249-678 |
249-678 |
Масса, кг* |
10-30 |
11-31 |
11-55 |
12-55 |
23-63 |
26-73 |
43-150 |
53-185 |
Полный срок службы, лет |
12 | |||||||
Средняя наработка | ||||||||
на отказ, ч |
30000 |
*В зависимости от Ду и модификации счетчика
Таблица 2
Наименование характеристики |
Значения характеристики | |||||||
Модель |
16 |
18 |
28 |
110 |
112 |
212 |
612 |
114 |
Пределы допускаемой относительной погрешности при измерении объёма счетчиком, % |
± 0,2 | |||||||
Минимальный объёмный расход жидкости, в зависимости от Ду и модификации счетчика м3/ч* |
0,4 - 24 |
0,6 - 35 |
0,8 - 40 |
4,5 - 60 |
6,5 - 80 |
10 - 130 |
14 - 160 |
18 - 200 |
Максимальный объёмный расход жидкости, в зависимости от Ду и модификации счетчика, м3/ч* |
90 - 200 |
125 -250 |
160 -320 |
270 -450 |
350 - 700 |
600 -1000 |
850 -1400 |
1100 - 1800 |
Диаметр условного прохода, мм |
100, 150 |
100, 150, 200 |
150, 200, 250 |
150, 200, 250 |
200, 250, 300 |
250, 300 |
250, 300, 350, 400 |
350, 400 |
Потери давления при максимальном расходе, МПа, не более |
0,15 |
Параметры рабочей жидкости: максимальное давление, МПа; максимальная тем-о пература С |
15 250 | |||||||
Диапазон температуры окружающей среды, оС |
от минус 50 до плюс 50 | |||||||
Емкость механического отсчетного устройства (роликового сумматора): модификация12; модификация 22; модификация VR; модификация E |
99999999 99 999999 99 99999 9999999999 | |||||||
Присоединение к трубопроводу |
Фланцевое/ резьбовое | |||||||
Габаритные размеры, мм* Длина |
703-927 |
793-1016 |
889-1110 |
889-1110 |
1138-1406 |
693 |
693 |
693 |
ширина |
600-670 |
600-660 |
625-690 |
625-690 |
640-670 |
1200-1400 |
1200-1400 |
1200-1400 |
высота |
430-776 |
430-776 |
430-815 |
430-815 |
430-840 |
1423-1704 |
1423-1994 |
1723-1994 |
Масса, кг* |
255-350 |
300-435 |
310-450 |
310-450 |
365-550 |
1350-1600 |
1350-1800 |
1800 |
Полный срок службы, лет |
12 | |||||||
Средняя наработка на отказ, ч |
30000 |
*В зависимости от Ду и модификации счетчика
