Номер по Госреестру СИ: 59374-14
59374-14 Толщиномеры покрытий
(TOP-CHECK FE, TOP-CHECK FE-B, TOP-CHECK FN, TOP-CHECK FN-B, MEGA-CHECK Pocket FE, MEGA-CHECK Pocket FN, MEGA-CHECK Basic, MEGA-CHECK Profi, MEGA-CHECK Master)
Назначение средства измерений:
Толщиномеры покрытий TOP-CHECK FE, TOP-CHECK FE-B, TOP-CHECK FN, TOP-CHECK FN-B, MEGA-CHECK Pocket FE, MEGA-CHECK Pocket FN, MEGA-CHECK Basic, MEGA-CHECK Profi, MEGA-CHECK Master (далее по тексту - толщиномеры) предназначены для измерения толщины неферромагнитных покрытий (краска, лак, олово, цинк, кадмий, хром и т.п.) или гальванических немагнитных покрытий ( олово, цинк и др.) на ферромагнитных металлах и измерения толщины диэлектрических покрытий (краска, лак, эмали и т.п.) и анодированных покрытий на неферромагнитных металлах (алюминий, медь, латунь и сплавы на их основе и т.п.)
Внешний вид.
Толщиномеры покрытий
Рисунок № 1
Внешний вид.
Толщиномеры покрытий
Рисунок № 2
Внешний вид.
Толщиномеры покрытий
Рисунок № 3
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (ПО). ПО СИ является неразделенным. ПО служит для обработки результатов измерения, отображения информации в удобном для пользователя виде, а также для ведения и хранения статистики измерений. Таблица 2
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО MEGA-CHECK Basic ПО MEGA-CHECK Profi ПО MEGA-CHECK Master |
9.7 и выше |
--- |
--- |
ПО MEGA-CHECK Pocket FE ПО MEGA-CHECK Pocket FN |
3.1 и выше |
— |
— |
ПО TOP-CHECK FE ПО TOP-CHECK FE-B ПО TOP-CHECK FN ПО TOP-CHECK FN-B |
2.00 и выше |
--- |
--- |
ПО имеет уровень защиты «А» от непреднамеренных и преднамеренных изменений в
соответствии с МИ 3286-2010.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типаНаносится на задней панели электронного блока способом наклейки этикетки и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в руководствах по эксплуатации:
-
1 «Руководство по эксплуатации. Толщиномер покрытий MEGA - CHECK Pocket FE/FN», разделы «Краткая инструкция», «Работа с меню», «Калибровка».
-
2 «Руководство по эксплуатации. Толщиномер покрытий TOP - CHECK FE», разделы «Краткий обзор», «Работа с меню», «Калибровка».
-
3 «Руководство по эксплуатации. Толщиномер покрытий TOP - CHECK FE-B», разделы «Краткий обзор», «Работа с меню», «Калибровка».
-
4 «Руководство по эксплуатации. Толщиномер покрытий TOP - CHECK FN» разделы «Краткий обзор», «Работа с меню», «Калибровка».
-
5 «Руководство по эксплуатации. Толщиномер покрытий TOP - CHECK FN-B».
-
6 «Руководство по эксплуатации. Толщиномер покрытий MEGA - CHECK Basic» раздел «Быстрый старт».
-
7 «Руководство по эксплуатации. Толщиномер покрытий MEGA - CHECK Profi», раздел «Быстрый старт».
-
8 «Руководство по эксплуатации. Толщиномер покрытий MEGA - CHECK Master» раздел «Быстрый старт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам покрытий TOP-CHECK FE, TOP-CHECK FE-B, TOP-CHECK FN, TOP-CHECK FN-B, MEGA-CHECK Pocket FE, MEGA-CHECK Pocket FN, MEGA-CHECK Basic, MEGACHECK Profi, MEGA-CHECK Master
-
1 ГОСТ Р 53295-2009. Средства огнезащиты для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности.
-
2 Техническая документация фирмы-изготовителя «LIST-MAGNETIK - Dipl. Ing. Heinrich List GmbH », Германия.
-
3 Р 50.2.006-2001 Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм.
Поверка
Поверкаосуществляется в соответствии с методикой поверки МП 007. Д4-14 «Толщиномеры покрытий TOP-CHECK FE, TOP-CHECK FE-B, TOP-CHECK FN, TOP-CHECK FN-B, MEGA-CHECK Pocket FE, MEGA-CHECK Pocket FN, MEGA-CHECK Basic, MEGA-CHECK Profi, MEGACHECK Master. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в мае 2014 г.
Основные средства поверки:
-
1. Комплект мер толщины покрытий ELCOMETER 990 (Госреестр № 37535-14).
-
2. Длиномер вертикальный АВВЕ 250 (Госреестр № 46141-10).
Изготовитель
«LIST-MAGNETIK - Dipl. Ing. Heinrich List GmbH», Германия.
Адрес: Max-Lang-Strasse 56/2.
D-70771 Leinfelden-Echterdingen.
Тел.: 0711/903631-0. Факс: 0711/903631-10.
E-mail: info@list-magnetik.de.
Заявитель
Общество с ограниченной ответственностью "ТЕСИС" (ООО "ТЕСИС").
Адрес: 125083, Москва, ул. Юннатов, 18, 701.
Тел./факс: (495) 612 - 44 - 22, 612-42-62.
E-mail: info@tesis.com.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП "ВНИИОФИ"),Адрес: 119361, г. Москва, ул. Озерная, 46.
Тел.: 437-33-56; факс: 437-31-47.
E-mail: vniiofi@vniiofi.ru, http://www.vniiofi.ru.
Толщиномеры покрытий являются портативными одноканальными приборами.
Принцип действия толщиномеров покрытий основан на магнитном и вихретоковом методах неразрушающего контроля.
Магнитный метод заключается в измерении магнитного сопротивления замкнутой магнитной цепи, образованной датчиком и подложкой из магнитного металла. Величина магнитного сопротивления зависит от толщины немагнитного покрытия, расположенного между датчиком и подложкой из магнитного металла. В электронном блоке толщиномера покрытий по измеренному значению магнитного сопротивления рассчитывается толщина немагнитного покрытия.
Вихретоковый метод заключается в создании в катушках вихревого токового датчика (ВТП) электромагнитного поля и возбуждении вихревых токов в электропроводящем металлическом основании. Электромагнитное поле вихревых токов воздействует на катушки датчика, наводя в них электродвижущую силу (ЭДС). По измеренному напряжению на зажимах катушки электронный блок толщиномеров покрытий рассчитывает толщину непроводящего покрытия.
Фотографии общего вида толщиномеров покрытий представлены на рисунке 1.

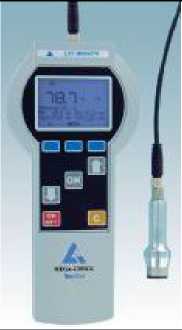

а) Толщиномеры покрытий
MEGA-CHECK Basic, MEGA-CHECK Profi, MEGA-CHECK Master со сменным датчиком

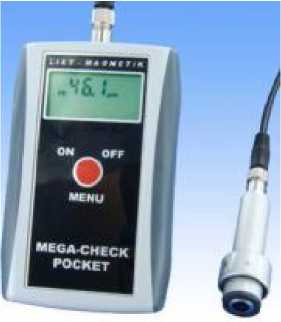

б) Толщиномеры покрытий
MEGA-CHECK Pocket FE, MEGA-CHECK Pocket FN со сменным датчиком

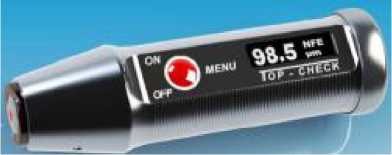

в) Толщиномеры покрытий
TOP-CHECK FE, TOP-CHECK FE-B, TOP-CHECK FN, TOP-CHECK FN-B со встроенным датчиком
Рис.1. Общий вид толщиномеров
Лист № 2 Всего листов 5 Конструктивно толщиномеры покрытий состоят из электронного блока и датчика. В зависимости от типа датчика, в нем может применяться магнитный метод , вихретоковый метод или оба метода одновременно. В модификациях MEGA-CHECK Pocket FE, MEGACHECK Pocket FN, MEGA-CHECK Basic, MEGA-CHECK Profi, MEGA-CHECK Master используется сменный датчик. В модификациях TOP-CHECK FE, TOP-CHECK FE-B, TOPCHECK FN, TOP-CHECK FN-B используется встроенный датчик.
Управление толщиномерами производится с панели электронного блока. Результаты измерений толщины покрытий отображаются на дисплее.
Толщиномеры могут применяться для контроля и диагностики объектов машиностроения, судостроения, автомобильной, авиационной и других отраслей промышленности.
Основные отличия модификаций толщиномеров приведены в таблице 1.
аблица 1.
Наименование модификации |
Наличие магнитного метода |
Наличие вихретокового метода |
Наличие интерфейса связи |
Память |
Статистика (макс., мин., знач., №, СКО) |
MEGA-CHECK Pocket FE |
+ |
- |
- |
- |
+ |
MEGA-CHECK Pocket FN |
+ |
+ |
- |
- |
+ |
TOP-CHECK FE |
+ |
- |
- |
- |
- |
TOP-CHECK FE-B |
+ |
- |
Bluetooth |
1000 изм. |
+ |
TOP-CHECK FN |
+ |
+ |
- |
- |
- |
TOP-CHECK FN-B |
+ |
+ |
Bluetooth |
1000 изм. |
+ |
MEGA-CHECK Basic |
+ |
+ |
- |
- |
- |
MEGA-CHECK Profi |
+ |
+ |
USB |
10000 изм. |
+ |
MEGA-CHECK Master |
+ |
+ |
USB |
10000 изм. |
+ |
В комплект поставки входит следующее оборудование.
Толщиномеры покрытий MEGA-CHECK Basic, MEGA-CHECK Profi, MEGA-CHECK Master |
Толщиномеры покрытий MEGA-CHECK Pocket FE, MEGA-CHECK Pocket FN |
Толщиномеры покрытий TOP-CHECK FE, TOP-CHECK FE-B, TOP-CHECK FN, TOP-CHECK FN-B | |
Электронный блок |
1 шт. |
1 шт. |
1 шт. |
Датчик |
1 шт.* |
1 шт. |
1 шт. |
Кабель для датчика |
1 шт. |
1 шт. |
- |
Элементы питания |
3 шт. |
2 шт. |
2 шт. |
Калибровочные меры |
2 шт. |
2 шт. |
2 шт. |
Пластиковый кейс |
1 шт. |
1 шт. |
1 шт. |
Руководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. |
Методика поверки МП 007.Д4-14 |
1 экз. |
1 экз. |
1 экз. |
* В соответствии с требованиями заказа.
толщиномеров представлены в таблице 3. Таблица 3
Наименование характеристики |
Значение | |
Диапазон измерений толщины покрытий, мкм:
Master с датчиком PN-6
|
Магнитный метод |
Вихретоковый метод |
От 0 до 5000 От 0 до 5000 От 0 до 5000 От 0 до 5000 От 0 до 5000 От 0 до 5000 От 0 до 1000 От 0 до 3000 От 0 до 30000 От 0 до 6000 От 0 до 2000 |
От 0 до 2000 От 0 до 2500 От 0 до 2500 От 0 до 6000 | |
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм: - в диапазоне от 0 до 100 мкм включительно |
±1 | |
Пределы допускаемой относительной погрешности измерений толщины покрытий, %:
|
±1 ±3 ±5 | |
Питание
Master
|
3 элемента типа «АА» 2 элемента типа «АА» 1 элемент типа «АА» | |
Масса (с батареями), г, не более
Master
|
265 137 72 | |
Г абаритные размеры измерительного блока (длина х ширина х высота), мм, не более
Master
|
198 х 92 х 35 105 х 65 х 26 98 х 28 х 28 |
Условия эксплуатации:
|
От 0 до 50 От 30 до 80 От 84 до 101,7 |
Средний срок службы, лет |
5 |
