Преобразователи измерительные ИПТХГ (далее - преобразователи) являются стационарными приборами непрерывного действия.

Конструктивно преобразователь выполнен одноблочным в металлическом корпусе, внутри которого размещаются два функциональных узла:

• - преобразователь ППТХГ ТЛИЯ.426477.010;

• - блок контроллера ИПТХГ ТЛИЯ.426469.002.

На внешней поверхности корпуса размещается сменный блок чувствительных элементов БЧЭ-4 ТЛИЯ.413411.006.

Кроме того, на одной из боковых стенок преобразователя снаружи установлены соединители Х5, Х6, Х7, Х9, Х10 для подключения электрических цепей внешних устройств. Преобразователь ИПТХГ имеет два соединителя (Х9, Х10) с искробезопасными цепями для подключения внешних устройств световой сигнализации типа СП А5.142.006ТУ и/или световой и звуковой сигнализации типа СПЗ А5.142.005ТУ.

Принцип отбора пробы - диффузионный.

Принцип действия датчика - термохимический, основанный на изменении сопротивления чувствительного элемента вследствие выделения тепла от экзотермической реакции окисления горючего компонента на поверхности катализатора.

Преобразователь обеспечивает выходные сигналы:

• - световую сигнализацию о превышении установленного порогового значения довзрыво-опасной концентрации паров НДМГ;

• - цифровой нестандартный последовательный интерфейс с биполярной передачей логических сигналов. Электрические цепи интерфейса гальванически развязаны от внутренних цепей преобразователя ИПТХГ и между собой.

Преобразователь обеспечивает выполнение следующих основных функций:

• - передачу кодированных сообщений, содержащих результат измерения концентрации паров НДМГ в воздухе;

• - выполнение настройки нулевых показаний по чистому газу, с сохранением калибровочной поправки неопределенно долго, до следующей настройки;

• - выполнение настройки чувствительности по поверочной газовой смеси, с сохранением калибровочной поправки неопределенно долго, до следующей настройки;

• - передачу кода (ов) диагностических сообщений о состоянии преобразователя;

• - включение и выключение светового сигнала на корпусе преобразователя ИПТХГ по командам от вторичной аппаратуры системы;

• - включение и выключение внешнего светового сигнала по командам от вторичной аппаратуры системы.

Измерительный преобразователь ИПТХГ предназначен для эксплуатации во взрывоопасных помещениях класса В-1а по ПУЭ, где возможно образование взрывоопасных смесей категории ПВ температурного класса Т4 по ГОСТ Р51330.0-99.

Преобразователь относится к взрывозащищенному электрооборудованию, по уровню защиты - к взрывобезопасным изделиям, по виду взрывозащиты - к изделиям с искробезопасными электрическими цепями в соответствии с ГОСТ Р 51330.10-99, имеет маркировку взрывозащиты "lExibsIIBI^" и при подключении его к источнику питания с уровнем искробезопасной

Лист № 2 Всего листов 6 электрической цепи "ib", при постоянном напряжении 16 ± 1,5 В и допустимым током нагрузки до 0,7А может устанавливаться в местах промышленных зон, указанных выше.

Степень защиты корпуса по ГОСТ 14254-96 не ниже IP43.

Внешний вид преобразователей приведен на рисунке 1, схема пломбировки от несанкционированного доступа на рисунке 2.

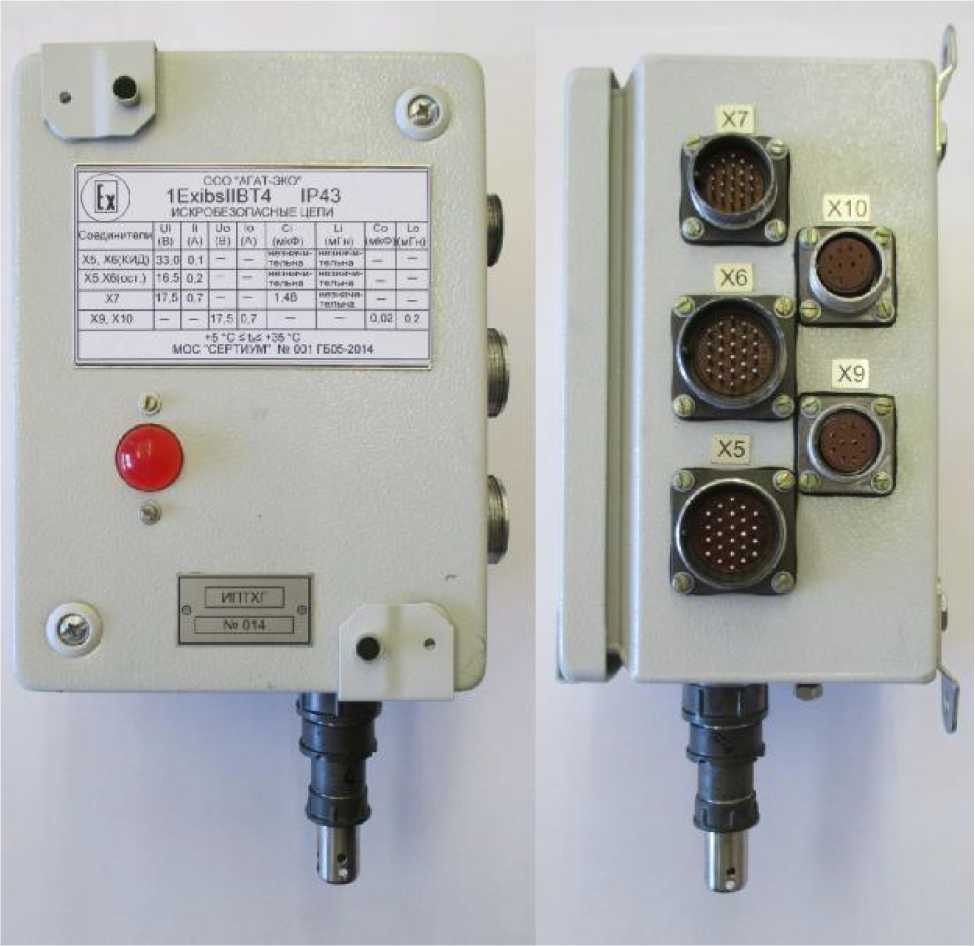

Рисунок 1 - Преобразователь измерительный ИПТХГ, внешний вид

изготовителя

Рисунок 2 - Схема пломбировки от несанкционированного доступа и размещения знака об утверждении типа

Комплект поставки преобразователя указан в таблице 2. Таблица 2

• 1)    Диапазон измерений довзрывоопасных концентраций паров

НДМГ, % НКПР                                                   от 0 до 50

Примечание - значение НКПР для НДМГ 2,4 % объемной доли в

соответствии с ГОСТ 30852.19-2002.

• 2)    Пределы допускаемой основной абсолютной погрешности преоб

разователя, довзрывоопасная концентрация паров НДМГ, % НКПР

• 3)    Цена единицы младшего разряда, передаваемого во вторичную ап

паратуру двоично-кодированного результата измерения, % НКПР

• 4)    Предел допускаемой вариации выходного сигнала, в долях предела

допускаемой основной абсолютной погрешности

• 5)    Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 ^оС в диапазоне температур от плюс 5 до плюс 35 ^оС, в долях предела допускаемой

основной абсолютной погрешности

• 6)    Пределы допускаемой дополнительной погрешности, вызванной изменением относительной влажности газовой смеси на каждые 10 % при температуре плюс 20 ^оС, в долях предела допускаемой основной абсо-

лютной погрешности

• 7)    Изменение выходного сигнала за 8 ч непрерывной работы, в долях

предела допускаемой основной абсолютной погрешности

• 8)    Время прогрева, мин, не более

• 9)    Предел допускаемого времени установления выходного сигнала по

уровню 0,9, с

• 10)   Время срабатывания сигнализации, не более, с

• 11)   Напряжение питания постоянным током, В                                  16 ± 1,5

• 12)   Потребляемый ток, А, не более

• 13)   Потребляемая электрическая мощность, В •А, не более

• 14)   Габаритные размеры преобразователя, мм, не более высота

ширина длина

• 15)  Масса преобразователя, кг, не более

• 16)  Гарантийный срок хранения и эксплуатации, лет

• 17)  Средняя наработка на отказ, ч

Условия эксплуатации o

• -    диапазон температуры окружающей среды, С

• -    диапазон относительной влажности при температуре 20^ОС, % (без конденсации влаги)

• -    диапазон атмосферного давления, кПа

  Лист № 5

  Всего листов 6

  8

  166

  300

  138

  3

  11,5

  78 000

  от плюс 5 до плюс 35

  от 30 до 80 от 97,3 до 104,0
