Номер по Госреестру СИ: 59271-14
59271-14 Комплексы измерительно-вычислительные
(600 и 800)
Назначение средства измерений:
Комплексы измерительно-вычислительные серии 600 и 800 (далее ИВК) предназначены для измерения частотных параметров входных сигналов (частота следования импульсов), поступающих от преобразователей частоты вращения, установленных на вращающихся элементах агрегатов роторного типа.
Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 2
Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 3
Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.12.2019
Номер записи - 150010
ID в реестре СИ - 372410
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Комплекс измерительно-вычислительный серии 600 мод, Комплекс измерительно-вычислительный Torquemeters серии 600 мод.613, Torquemeters серии 600 мод.613., Torquemeters серии 600 мод.613, 810, 613, 600 и 800,
Производитель
Изготовитель - Фирма "Torquemeters, Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Статистика
Кол-во поверок - 45
Выдано извещений - 0
Кол-во периодических поверок - 31
Кол-во средств измерений - 2
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1938 от 2014.12.05 Об утверждении типов средств измерений (ГР 53590-14 - 59295-14)
№1924 от 2020.11.27 о продлении срока действия утвержденных типов средств измерений
№1211 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительные материалы и изделия" (ТК 144)
Наличие аналогов СИ: Комплексы измерительно-вычислительные (600 и 800)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Кто поверяет Комплексы измерительно-вычислительные (600 и 800)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "ЭТАЛОН" (RA.RU.312790) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ООО "ГАЗИЗМЕРЕНИЯ" (RA.RU.310613) | 4 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы измерительно-вычислительные (600 и 800)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4920 | 4920 |
Программное обеспечение
Программное обеспечение (ПО) служит для задания всех параметров воздействия на ИВК, удаленного контроля, подготовки отчетов, анализа данных. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с ИВК.
Таблица 1
|
Идентификационные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Другие иден-тификацион-ные данные (если есть) |
|
TorqTo |
TorqTo |
1.1.1.17 |
- |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой ИВК и процессом измерений. ИВК с установленным ПО находится в запирающемся шкафу, что исключает возможность физического воздействия на ПО с использованием внешних носителей информации. Защита программы от непреднамеренных воздействий также обеспечивается функциями резервного копирования.
Метрологически значимая часть программного обеспечения является неизменной. Средства для внесения изменений в программное обеспечение ИВК пользователю не предоставляются.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус ИВК методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Комплексы измерительно-вычислительные серии 600» глава 5.3 и «Комплексы измерительно-вычислительные серии 800» глава 4.3.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным серии 600 и 800
Техническая документация «Torquemeters, Ltd.», Великобритания.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Лист № 5 Всего листов 5
Поверка
Поверка осуществляется по документу МП 59271-14 «Комплексы измерительно-вычислительные серии 600 и 800. Методика поверки», утвержденному ФГУП «ВНИИМС » 10.10.2014 г.Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 3392107); источник постоянного тока Б5-76 (г/р № 32678-06).
Изготовитель
«Torquemeters, Ltd.», Великобритания
Адрес: West Haddon Road Ravensthorpe Northampton NN6 8ET United Kingdom
Тел. +44 (0)1604 770232, Факс +44 (0)1604 770778, E-mail: sales@torquemeters.com
Заявитель
Закрытое акционерное общество «СЖС Восток Лимитед» (ЗАО «СЖС Восток Лимитед»), г. Москва
Адрес: 119330, г. Москва, ул. Мосфильмовская, д.17/25
Тел: (495)775-44-55
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы ИВК основан на осуществлении приема, усилении и преобразовании аналоговой информации, поступающей от нескольких преобразователей частоты вращения, формировании цифровых и аналоговых сигналов и обмене информацией с персональным компьютером. ИВК обеспечивают сравнение измеренных параметров с пороговыми значениями (предупредительными и аварийными уставками) и выработку управляющего сигнала.
ИВК состоят из процессора сигналов, блока индикации и встроенного блока питания. Дополнительно ИВК могут компоноваться модулями ввода (измерения) температуры. ИВК представляют собой модульную конструкцию, закрепленную на DIN-рейке.
В зависимости от комплектации и технического исполнения комплексы измерительновычислительные серии 600 и 800 выпускаются в нескольких модификациях:
-
- модификация 613 имеет до 4 входных аналоговых каналов для подключения преобразователей и 2 аналоговых выходных канала. Возможно подключение ко входу ИВК одного сигнала от преобразователя температуры (термосопротивление Pt100) через дополнительный модуль 613/В20;
-
- модификация 810 имеет 4 входных аналоговых канала с возможностью наращивания дополнительного числа каналов и 4 аналоговых выхода для сигналов;
-
- модификация 803 представляет собой собранный на базе персонального компьютера с сенсорным экраном блок индикации со встроенной электроникой, аналогичной электронике модификации 810, используемой в качестве входного каскада обработки поступающей информации;
-
- модификация 813 отличается от модификации 803 большими габаритами корпуса;
-
- модификация 816 представляет собой модификацию 810 выполненную в стальном корпусе.
Дополнительно ИВК может компоноваться модулем 822. Это одноканальный модуль ввода температуры с возможностью подключения термосопротивления Pt100.
В качестве вычислительной техники используются персональные компьютеры различного исполнения.

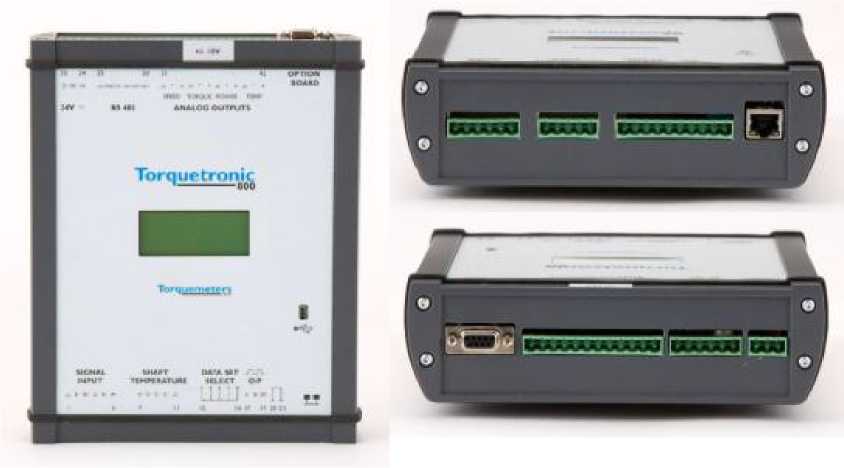

Внешний вид ИВК модели 613 приведен на рисунке 1.
Рисунок 1.
Внешний вид ИВК модели 810 приведен на рисунке 2.
Рисунок 2.
Внешний вид ИВК модели 813 приведен на рисунке 3.
Torqu ц
me -ana
Рисунок 3.
Комплекс измерительно-вычислительный серии 600 и 800 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Таблица 2
|
Характеристика |
613 |
803 |
810 |
813 |
816 |
|
Диапазон измерения частоты входного сигнала, Гц |
от 0 до 500 | ||||
|
Диапазон отображения частоты вращения, об/мин |
от 0 до 30 000 | ||||
|
Диапазон входного напряжения (пик-пик), В |
от 0,1 до 2 | ||||
|
Диапазон выходного напряжения, В |
от 0 до 10 | ||||
|
Диапазон выходного тока, мА |
от 4 до 20 | ||||
|
Диапазон измерения температуры, °С |
от минус 40 до 150 | ||||
|
Пределы допускаемой относительной погрешности измерения частоты входного сигнала, % |
±1 | ||||
|
Пределы допускаемой относительной погрешности измерения температуры, % |
±1 | ||||
|
Пределы допускаемой относительной погрешности цифро-аналогового преобразования, % |
±0,1 | ||||
|
Условия эксплуатации: |
от 0 |
от 0 |
от |
от 0 |
от |
|
- диапазон рабочих температур, °С |
до 50 |
до 60 |
минус |
до 60 |
минус |
|
40 |
20 | ||||
|
до 60 |
до 55 | ||||
|
- относительная влажность, %, не более |
95 | ||||
|
Г абаритные размеры (длина х ширина х высота), |
315х |
95х |
230х |
285х |
150х |
|
мм, не более |
483 х |
483х |
187 х |
483х |
450х |
|
133 |
133 |
58 |
133 |
620 | |
|
Масса, кг, не более |
5 |
2,4 |
1,8 |
4,7 |
23 |
